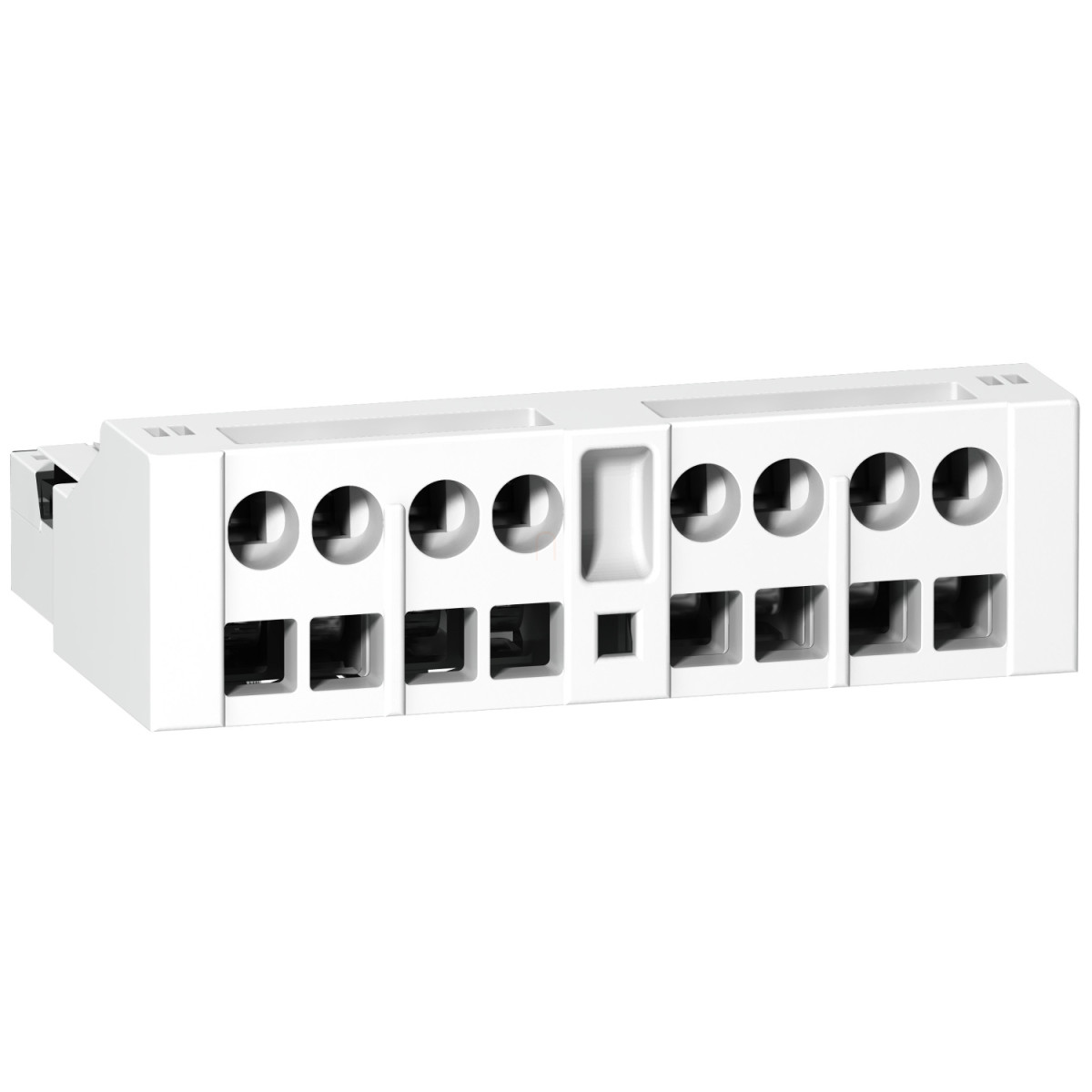

A Schneider Electric TeSys Deca sorozatának GVAE203 típusú segédérintkező blokkja kifejezetten a GV2/GV3 (kivéve GV3ME) típusú megszakítókhoz készült kiegészítő elem. Ez a professzionális ipari villamos alkatrész a kapcsolókészülékek funkcionalitását bővíti további jelzőkontaktusokkal, így téve lehetővé a berendezések állapotának pontos monitorozását és vezérlését.
A GVAE203 egy homloklapi, frontoldalra szerelhető segédérintkező blokk, amely két záró (2NO) érintkezővel rendelkezik. Ez a konfiguráció különösen hasznos olyan alkalmazásokban, ahol jelzés vagy vezérlés céljából szükséges a megszakító állapotának továbbítása. A termék rugós csatlakozókkal van ellátva, ami megkönnyíti és felgyorsítja a telepítést, valamint biztosabb, rezgésálló kapcsolatot eredményez a hagyományos csavaros csatlakozásokhoz képest. Fontos megjegyezni, hogy a termék a gyártó közlése szerint 2026. szeptember 30-án kifut a gyártásból, így hosszú távú projektek tervezésekor ezt érdemes figyelembe venni.
Műszaki paraméterei kiemelkedő minőséget és megbízhatóságot garantálnak. A névleges szigetelési feszültség (Ui) 300 V az UL 508 és a CSA C22.2 No 14 szabványok szerint, illetve 250 V az IEC 60947-1 szabvány szerint. A névleges üzemi feszültség (Ue) 24-240 V AC váltakozó áram esetén, illetve 24-60 V DC egyenáram esetén. A hagyományos szabad levegőben mért termikus áram (Ith) 2,5 A. Mechanikai élettartama lenyűgöző, 100000 kapcsolási ciklus, amely hosszú távú, megbízható működést biztosít ipari környezetben is. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V, így még alacsony feszültségű vezérlőáramkörökben is alkalmazható.
A GVAE203 számos megszakító típussal kompatibilis, beleértve a GV2L, GV2P, GV2RT, GV3P, GV2LE, GV3L, LS1D323 és GV2ME sorozatokat. Méreteiben kompakt kialakítású: magassága mindössze 13 mm, szélessége 44,5 mm, mélysége pedig 31,5 mm, így minimális helyet foglal az elosztószekrényben. A terméket sötétszürke színben gyártják. A termék UKCA tanúsítvánnyal rendelkezik, ami biztosítja a megfelelőségét a legújabb brit szabványoknak. Védelmi kategória szempontjából GG típusú 10 A biztosíték vagy GB2CB06 típusú 10 A kismegszakító alkalmazása ajánlott. A névleges üzemi teljesítmény AC-15 alkalmazási kategóriában (tekercses terhelés) különböző feszültségszinteken: 120 VA 110-120 V-on vagy 230-240 V-on, 48 VA 24 V-on és 60 VA 48 V-on, mindegyik esetben 100000 elektromos kapcsolási ciklus élettartammal. DC-13 alkalmazási kategóriában (egyenáramú tekercses terhelés) szintén kiváló teljesítmény: 15 W 48 V-on, 24 W 24 V-on és 9 W 60 V-on, szintén 100000 kapcsolási ciklussal.
Schneider Electric TeSys - GVAE203 - Segédérintkező blokk, homloklapi, Z+Z műszaki adatok
Általános információk
Termék neve: Add-on contact block, TeSys Deca
Típus: GVAE203
Kivitel: Frame 2/3, 2NO, frontspring terminal, for GV2/GV3 (except GV3ME)
Megszűnés dátuma: 2026. szeptember 30.
Fő jellemzők
Sorozat: TeSys Deca
Rövid termékazonosító: GVAE
Termék típusa: Segédérintkező blokk
Kompatibilitás: GV2L, GV2P, GV2RT, GV3P, GV2LE, GV3L, LS1D323, GV2ME
Szerelési hely: Homloklap
Érintkezők összetétele: 2 NO (záró)
Mennyiség csomagolásonként: 10 darab
Műszaki paraméterek
Névleges szigetelési feszültség [Ui]: 300 V (UL 508 szerint), 300 V (CSA C22.2 No 14 szerint), 250 V (IEC 60947-1 szerint)
Névleges üzemi feszültség [Ue]: 24-240 V AC, 24-60 V DC
Hagyományos szabad levegőben mért termikus áram [Ith]: 2,5 A
Mechanikai élettartam: 100000 ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Védelmi típus: GG biztosíték 10 A, GB2CB06 kismegszakító 10 A
Névleges üzemi teljesítmény
Váltakozó áramú (AC-15):
120 VA 110-120 V AC-15 - elektromos élettartam: 100000 ciklus
120 VA 230-240 V AC-15 - elektromos élettartam: 100000 ciklus
48 VA 24 V AC-15 - elektromos élettartam: 100000 ciklus
60 VA 48 V AC-15 - elektromos élettartam: 100000 ciklus
Egyenáramú (DC-13):
15 W 48 V DC-13 - elektromos élettartam: 100000 ciklus
24 W 24 V DC-13 - elektromos élettartam: 100000 ciklus
9 W 60 V DC-13 - elektromos élettartam: 100000 ciklus
Fizikai jellemzők
Magasság: 13 mm
Szélesség: 44,5 mm
Mélység: 31,5 mm
Nettó tömeg: 0,05 kg

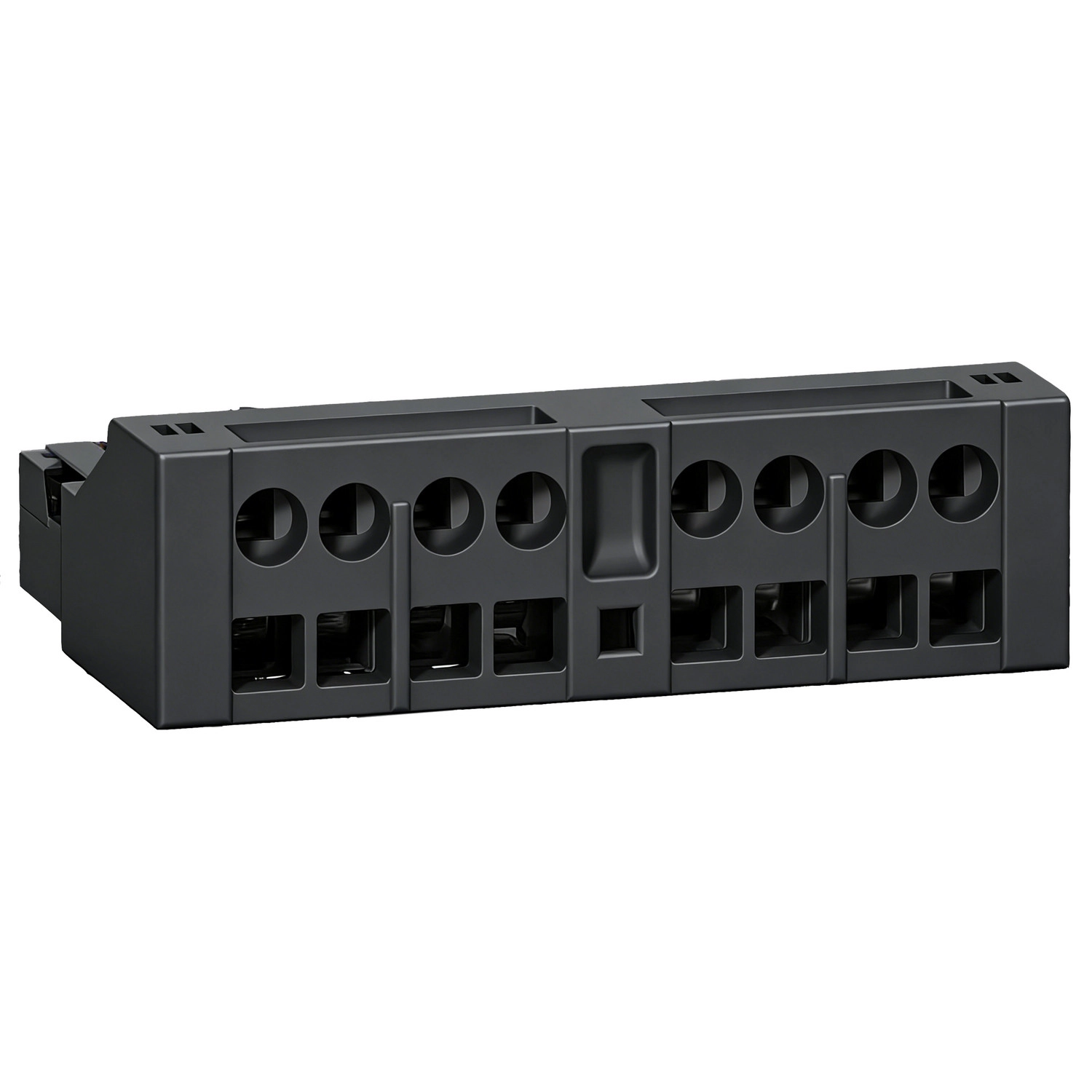

Szín: Sötétszürke
Környezeti jellemzők
Környezeti jellemző: Normál környezet
Terméktanúsítványok: UKCA
