A Schneider Electric TeSys Deca sorozatának GVAE113 típusú segédérintkező blokkja egy kifejezetten a GV2/GV3 (kivéve GV3ME) megszakítókhoz tervezett kiegészítő komponens, amely megkönnyíti az ipari kapcsolóberendezések bővítését és vezérlését. A termék 2026. szeptember 30-ig lesz elérhető, ezt követően a gyártó a sorozatot kivezeti a piacról.
A GVAE113 segédérintkező blokk homloklapi szerelésű, rugós csatlakozású kivitelben készült, 1NO+1NC érintkezőkonfigurációval. A termék elsősorban a TeSys sorozat megszakítóihoz használható, beleértve a GV2L, GV2ME, GV3L, GV2RT, GV2P, GV3P, GV2LE és LS1D323 típusokat. A kompakt kialakításnak köszönhetően a termék mindössze 13 mm magas, 44,5 mm széles és 31,5 mm mély, így minimális helyet foglal az elosztószekrényben.
Az érintkező blokk villamos paraméterei kimagasló teljesítményt biztosítanak: a névleges szigetelési feszültség (Ui) 300 V az UL 508 és CSA C22.2 No 14 szabványoknak megfelelően, valamint 250 V az IEC 60947-1 szabvány szerint. A termék 24-240 V AC és 24-60 V DC üzemi feszültségtartományban használható, konvencionális hőárama 2,5 A. A mechanikai élettartam 100.000 kapcsolási ciklus, ami hosszú távú megbízhatóságot garantál.
A GVAE113 segédérintkező blokk minimális kapcsolási árama 5 mA, minimális kapcsolási feszültsége pedig 17 V, ami lehetővé teszi az alacsony teljesítményű vezérlőáramkörökkel való használatot is. A védelem 10 A-es GG biztosítékkal vagy GB2CB06 típusú 10 A-es megszakítóval biztosítható. A termék kiváló elektromos paraméterekkel rendelkezik különböző terhelési kategóriákban: 120 VA 110-120 V AC-15, 120 VA 230-240 V AC-15, 48 VA 24 V AC-15 és 60 VA 48 V AC-15 üzemi teljesítménnyel, mindegyik esetben 100.000 elektromos kapcsolási ciklus élettartammal. DC terhelés esetén a paraméterek: 15 W 48 V DC-13, 24 W 24 V DC-13 és 9 W 60 V DC-13 üzemi teljesítménnyel, szintén 100.000 elektromos kapcsolási ciklus élettartammal.

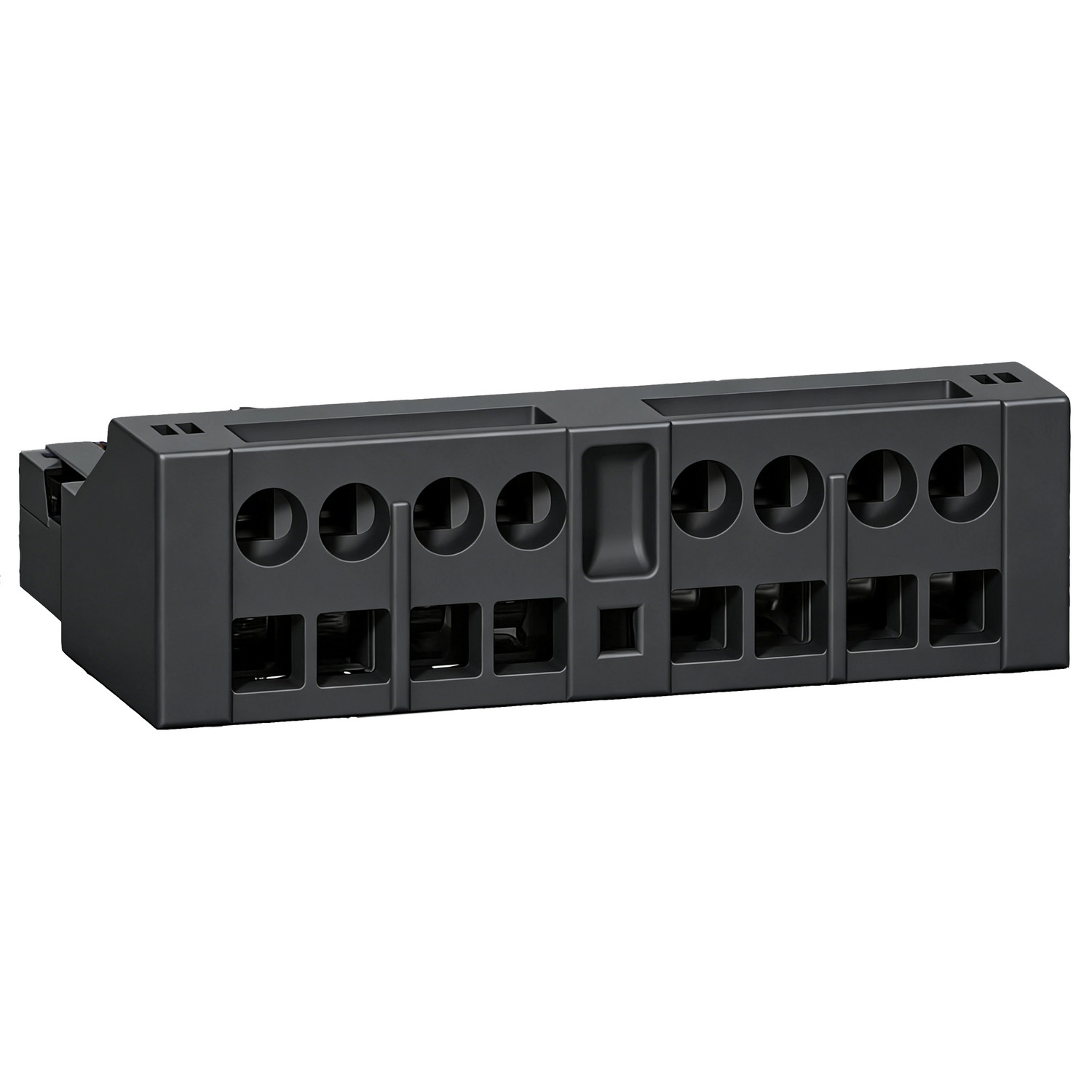

A Schneider Electric TeSys Deca GVAE113 segédérintkező blokk sötétszürke színű, és normál környezeti feltételek között használható. A termék rendelkezik UKCA tanúsítvánnyal, ami igazolja a minőségét és az előírásoknak való megfelelőségét. A termék kiszerelési egységéről is fontos tudni, hogy 10-es csomagolásban kapható, így ideális nagyobb projektekhez vagy készletben tartáshoz. A kompakt méretek és a sokoldalú csatlakozási lehetőségek teszik ezt a segédérintkezőt ideálissá ipari környezetben használt vezérlőáramkörök kiépítéséhez.
Schneider Electric TeSys - GVAE113 - Segédérintkező blokk, homloklapi, Z+NY műszaki adatok
Általános tulajdonságok
Terméktípus: Segédérintkező blokk
Sorozat: TeSys Deca
Rövid terméknév: GVAE
Felszerelés helye: Homloklapi
Érintkező konfiguráció: 1 NO + 1 NC (1 záró + 1 nyitó)
Mennyiség csomagban: 10 darabos készlet
Szín: Sötétszürke
Kompatibilis termékek: GV2L, GV2ME, GV3L, GV2RT, GV2P, GV3P, GV2LE, LS1D323
Elektromos tulajdonságok
Névleges szigetelési feszültség (Ui): 300 V (UL 508 szerint), 300 V (CSA C22.2 No 14 szerint), 250 V (IEC 60947-1 szerint)
Névleges üzemi feszültség (Ue): 24...240 V AC, 24...60 V DC
Konvencionális szabad levegős hőáram (Ith): 2,5 A
Mechanikai élettartam: 100000 ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Védelem típusa: GG biztosíték 10 A, GB2CB06 megszakító 10 A
Teljesítmény adatok
Névleges üzemi teljesítmény (VA):
- 120 VA 110...120 V AC-15 - elektromos élettartam: 100000 ciklus
- 120 VA 230...240 V AC-15 - elektromos élettartam: 100000 ciklus
- 48 VA 24 V AC-15 - elektromos élettartam: 100000 ciklus
- 60 VA 48 V AC-15 - elektromos élettartam: 100000 ciklus
Névleges üzemi teljesítmény (W):
- 15 W 48 V DC-13 - elektromos élettartam: 100000 ciklus
- 24 W 24 V DC-13 - elektromos élettartam: 100000 ciklus
- 9 W 60 V DC-13 - elektromos élettartam: 100000 ciklus
Méret és tömeg
Magasság: 13 mm
Szélesség: 44,5 mm
Mélység: 31,5 mm
Nettó tömeg: 0,05 kg
Tanúsítványok
Terméktanúsítványok: UKCA
Környezeti jellemzők
Környezeti jellemzők: Normál környezet
