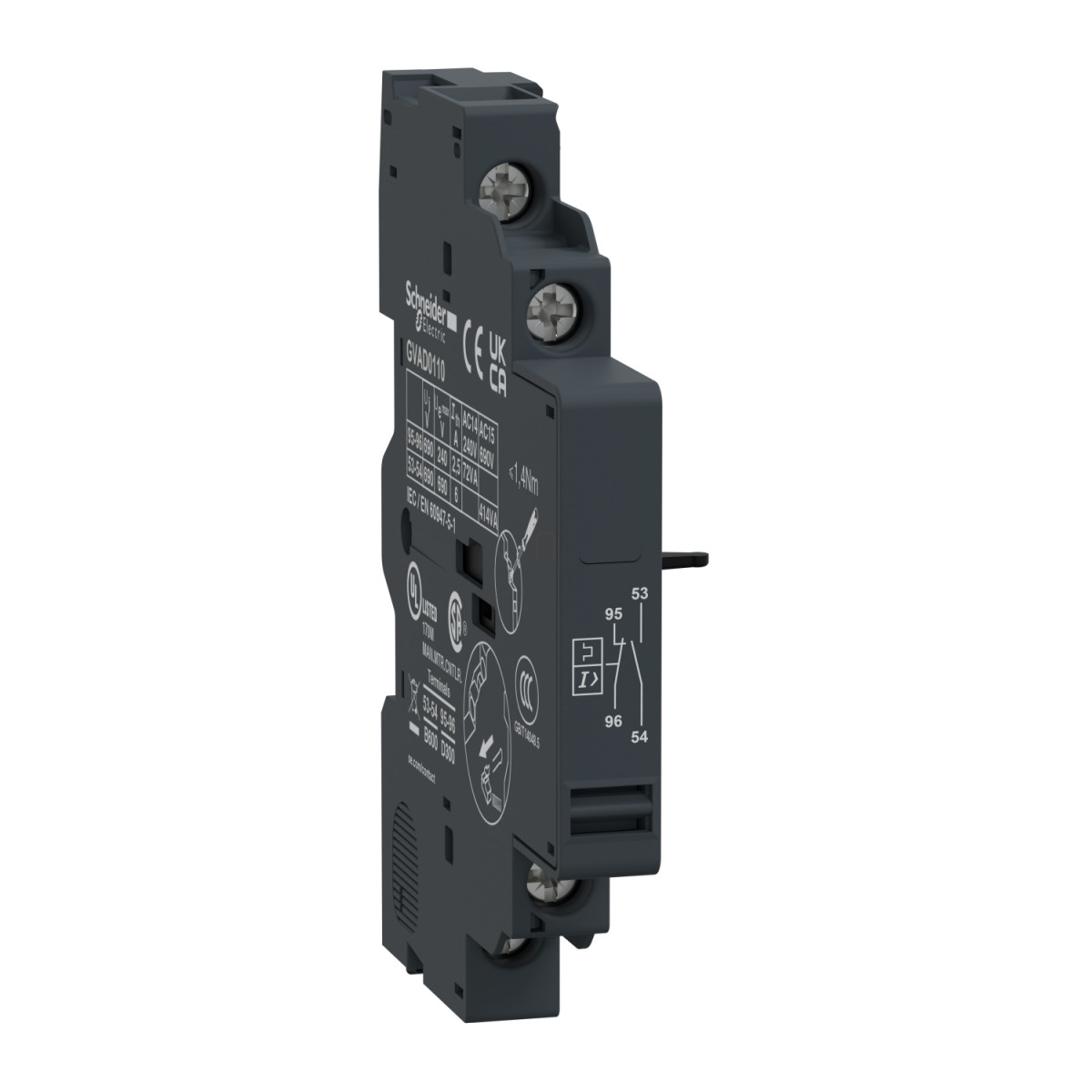

A Schneider Electric GVAD0110 egy prémium minőségű, add-on segédérintkező blokk, amely a TeSys Deca termékcsaládhoz tartozik, Frame 2/3 mérettel. Ez a kiegészítő egység kifejezetten a GV2/GV3 sorozatú motorvédő kapcsolókhoz lett tervezve (kivéve a GV3ME típust), és kiváló megoldást kínál a vezérlési áramkörök kiegészítéséhez és a hibajel továbbításához.
A GVAD0110 segédérintkező blokk bal oldalra szerelhető, és 1 nyitó (NC) érintkezőt tartalmaz hibajel továbbítására, valamint 1 záró (NO) érintkezőt az azonnali állapotjelzéshez. Ez a kontakt konfiguráció lehetővé teszi a motorvédő kapcsoló állapotának pontos nyomon követését, valamint a hibák azonnali jelzését a vezérlőrendszer felé. Az érintkezők elrendezése optimalizált a hatékony áramköri működés érdekében, ami különösen fontos az ipari automatizálási rendszerek megbízható üzemeltetéséhez.
Technikai paramétereit tekintve a GVAD0110 szigetelési feszültsége 690 V az IEC 60947-1 szabvány szerint, valamint 300 V az UL 508 és a CSA C22.2 No 14 előírásoknak megfelelően. A termék üzemi feszültsége 48-690 V AC, illetve 24-240 V DC tartományban mozog, ami rendkívül széles alkalmazási lehetőséget biztosít különböző ipari környezetekben. A konvencionális, szabad levegőn mérhető termikus áram 6 A, míg hibajelzés esetén 2,5 A. A mechanikai élettartam kiemelkedő: 100 000 kapcsolási ciklus. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V, ami lehetővé teszi az alacsony teljesítményű vezérlőáramkörökben történő alkalmazást is.
A Schneider Electric GVAD0110 segédérintkező blokk méretei kompaktak: magassága 89 mm, szélessége mindössze 9,3 mm, mélysége pedig 66 mm. A termék nettó tömege csupán 0,055 kg, ami megkönnyíti a kezelést és a beszerelést. A sötétszürke színű készülékház professzionális megjelenést biztosít. A csavaros csatlakozókapcsok 1,4 Nm meghúzási nyomatékot igényelnek, biztosítva a stabil és megbízható elektromos csatlakozást.
A termék különböző teljesítményszinteken is kiváló működést biztosít. AC-15 üzemmódban 300 VA (48 V), 414 VA (690 V), 500 VA (110-127 V), 500 VA (500 V), 650 VA (440 V), 720 VA (230-240 V), és 850 VA (380-415 V) terhelhetőséggel rendelkezik, mindegyik esetben 100 000 elektromos kapcsolási ciklust garantálva. DC-13 üzemmódban pedig 120 W (240 V), 140 W (110 V), 140 W (24 V), 180 W (60 V), és 240 W (48 V) teljesítménnyel működik, szintén 100 000 elektromos kapcsolási ciklussal. A termék UKCA tanúsítvánnyal rendelkezik, ami tovább növeli a megbízhatóságát és biztosítja a minőségi szabványoknak való megfelelést. A Schneider Electric GVAD0110 segédérintkező blokk ideális választás olyan ipari környezetben, ahol a megbízható működés és a pontos állapotjelzés elengedhetetlen követelmény.
Schneider Electric TeSys - GVAD0110 - Segédérintkező blokk, oldalsó, 1NY hiba+1Z azonnali műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Deca
Eszköz rövid neve: GVAD
Termék vagy alkatrész típusa: Segédérintkező blokk
Termék kompatibilitás: GV2ME, GV2L, GV3P, GV2P, GV3L, GV2LE, GV2RT
Szerelési hely: Bal oldal
Segédérintkező működése: Hibajel 1 NC
Pólus érintkező összetétele: 1 NO + 1 NC
Kiegészítő információk
Névleges szigetelési feszültség [Ui]: 690 V IEC 60947-1 szerint, 300 V UL 508 szerint, 300 V CSA C22.2 No 14 szerint
Névleges üzemi feszültség [Ue]: 48...690 V AC, 24...240 V DC
Konvencionális szabad levegő hőáram [Ith]: 6 A, 2.5 A hibajelzés esetén
Mechanikai élettartam: 100000 ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Védelem típusa: GB2CB... áramköri megszakító, GG biztosíték 10 A
Névleges üzemi teljesítmény
VA-ban:
300 VA 48 V AC-15 - elektromos élettartam: 100000 ciklus
414 VA 690 V AC-15 - elektromos élettartam: 100000 ciklus
500 VA 110...127 V AC-15 - elektromos élettartam: 100000 ciklus
500 VA 500 V AC-15 - elektromos élettartam: 100000 ciklus
650 VA 440 V AC-15 - elektromos élettartam: 100000 ciklus
720 VA 230...240 V AC-15 - elektromos élettartam: 100000 ciklus
850 VA 380...415 V AC-15 - elektromos élettartam: 100000 ciklus
36 VA 24 V AC-14 - elektromos élettartam: 1000 ciklus
48 VA 48 V AC-14 - elektromos élettartam: 1000 ciklus
72 VA 110...127 V AC-14 - elektromos élettartam: 1000 ciklus
W-ban:
120 W 240 V DC-13 - elektromos élettartam: 100000 ciklus
140 W 110 V DC-13 - elektromos élettartam: 100000 ciklus
140 W 24 V DC-13 - elektromos élettartam: 100000 ciklus
180 W 60 V DC-13 - elektromos élettartam: 100000 ciklus
240 W 48 V DC-13 - elektromos élettartam: 100000 ciklus
15 W 48 V DC-13 - elektromos élettartam: 1000 ciklus
24 W 24 V DC-13 - elektromos élettartam: 1000 ciklus
9 W 60 V DC-13 - elektromos élettartam: 1000 ciklus
Fizikai jellemzők
Meghúzási nyomaték: 1.4 Nm - csavaros csatlakozókapcsokkal
Magasság: 89 mm
Szélesség: 9.3 mm
Mélység: 66 mm
Szín: Sötétszürke
Környezeti jellemzők
Környezeti jellemző: Normál környezet
Termék tanúsítványok: UKCA
