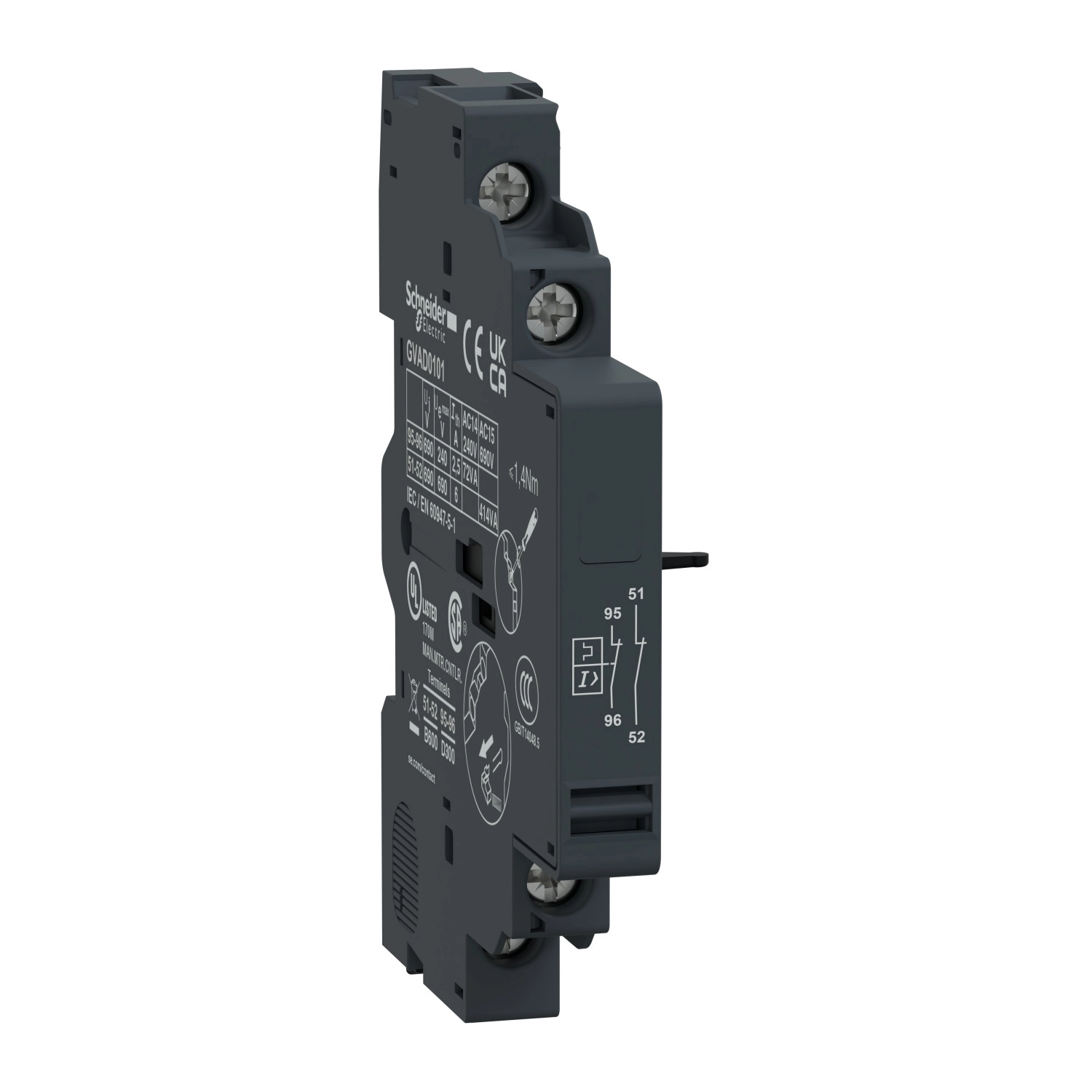

A Schneider Electric TeSys Deca sorozatú GVAD0101 típusú segédérintkező blokk egy professzionális ipari villamos komponens, amely speciálisan a GV2 és GV3 keretméretű motorvédő kapcsolókhoz lett kifejlesztve. Ez az oldalsó szerelésű kiegészítő modul 2 záróérintkezővel (NC) rendelkezik, amelyek közül az egyik hibajelzésre szolgál, biztosítva a teljes rendszer megbízható felügyeletét.
A GVAD0101 segédérintkező blokk tökéletesen kompatibilis a GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2ME és GV3P motorvédő kapcsolókkal, kivéve a GV3ME típust. A blokk a motorvédő bal oldalára szerelhető, ezzel bővítve annak funkcionalitását hibajelzés és állapotfigyelés céljából. A kompakt méretek (89 mm magasság, 9,3 mm szélesség, 66 mm mélység) lehetővé teszik a helytakarékos beépítést akár szűkös kapcsolószekrényekbe is, miközben a sötétszürke színű ház illeszkedik a TeSys termékcsalád egységes megjelenéséhez.
A modul kiemelkedő elektromos paraméterekkel rendelkezik: szigetelési feszültsége 690 V (IEC 60947-1 szerint) vagy 300 V (UL 508 és CSA C22.2 No 14 szerint), míg üzemi feszültsége 48-690 V AC vagy 24-240 V DC tartományban van. A termék hagyományos hőáram értéke 6 A, hibajelzéshez pedig 2,5 A. A mechanikai élettartam 100.000 kapcsolási ciklus, ami kifejezetten magas érték ebben a termékkategóriában. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség 17 V, ami lehetővé teszi a megbízható jelzést még alacsony teljesítményű vezérlőkörökben is. A csatlakozókapcsok meghúzási nyomatéka 1,4 Nm, ami biztosítja a stabil elektromos kapcsolatot.
A terhelhetőség tekintetében a GVAD0101 segédérintkező blokk különböző üzemmódokra van specifikálva. AC-15 üzemmódban 100.000 ciklusos elektromos élettartam mellett 300 VA (48V), 414 VA (690V), 500 VA (110-127V vagy 500V), 650 VA (440V), 720 VA (230-240V) és 850 VA (380-415V) teljesítményre képes. AC-14 üzemmódban 1000 ciklusos elektromos élettartam mellett 36 VA (24V), 48 VA (48V), és 72 VA (110-127V) teljesítménnyel használható. DC-13 üzemmódban szintén különböző konfigurációk lehetségesek, 100.000 ciklus esetén 120 W (240V), 140 W (110V vagy 24V), 180 W (60V), 240 W (48V), míg 1000 ciklus esetén 15 W (48V), 24 W (24V) és 9 W (60V) értékekkel.
A termék rendelkezik UKCA tanúsítvánnyal, ami igazolja a brit piacra való alkalmasságát. Védelme GB2CB típusú megszakítóval vagy 10 A-es GG olvadóbiztosítóval megoldható. A termék normál környezeti feltételek mellett használható, így ideális választás különböző ipari alkalmazásokhoz, ahol fontos a megbízható hibajelzés és kapcsolás. A Schneider Electric GVAD0101 segédérintkező blokk a minőségi és megbízható ipari automatizálási megoldások tökéletes példája.
Schneider Electric TeSys - GVAD0101 - Segédérintkező blokk, oldalsó, 1NY hiba+1NY azonnali műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Sorozat: TeSys Deca
Eszköz rövid neve: GVAD
Termék típusa: Segédérintkező blokk
Kompatibilis termékek: GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2ME, GV3P (kivéve GV3ME)
Szerelési helyzet: Bal oldali
Segédérintkező működése: Hibajelzés 1 NC
Érintkezők összeállítása: 2 NC
Villamos jellemzők
Szigetelési feszültség [Ui]: 690 V (IEC 60947-1 szerint), 300 V (UL 508 szerint), 300 V (CSA C22.2 No 14 szerint)
Üzemi feszültség [Ue]: 48...690 V AC, 24...240 V DC
Hagyományos szabad levegőn mérhető hőáram [Ith]: 6 A, hibajelzéshez 2,5 A
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Védelmi típus: GB2CB... megszakító, 10 A GG olvadóbiztosító
Üzemi teljesítmény
AC-15 üzemmód (100.000 ciklus): 300 VA (48V), 414 VA (690V), 500 VA (110-127V és 500V), 650 VA (440V), 720 VA (230-240V), 850 VA (380-415V)
AC-14 üzemmód (1.000 ciklus): 36 VA (24V), 48 VA (48V), 72 VA (110-127V)
DC-13 üzemmód (100.000 ciklus): 120 W (240V), 140 W (110V és 24V), 180 W (60V), 240 W (48V)
DC-13 üzemmód (1.000 ciklus): 15 W (48V), 24 W (24V), 9 W (60V)
Mechanikai jellemzők
Meghúzási nyomaték: 1,4 Nm csavaros kapcsokra
Mechanikai élettartam: 100.000 ciklus
Magasság: 89 mm
Szélesség: 9,3 mm
Mélység: 66 mm
Szín: Sötétszürke
Környezet
Környezeti jellemző: Normál környezet
Terméktanúsítványok: UKCA
