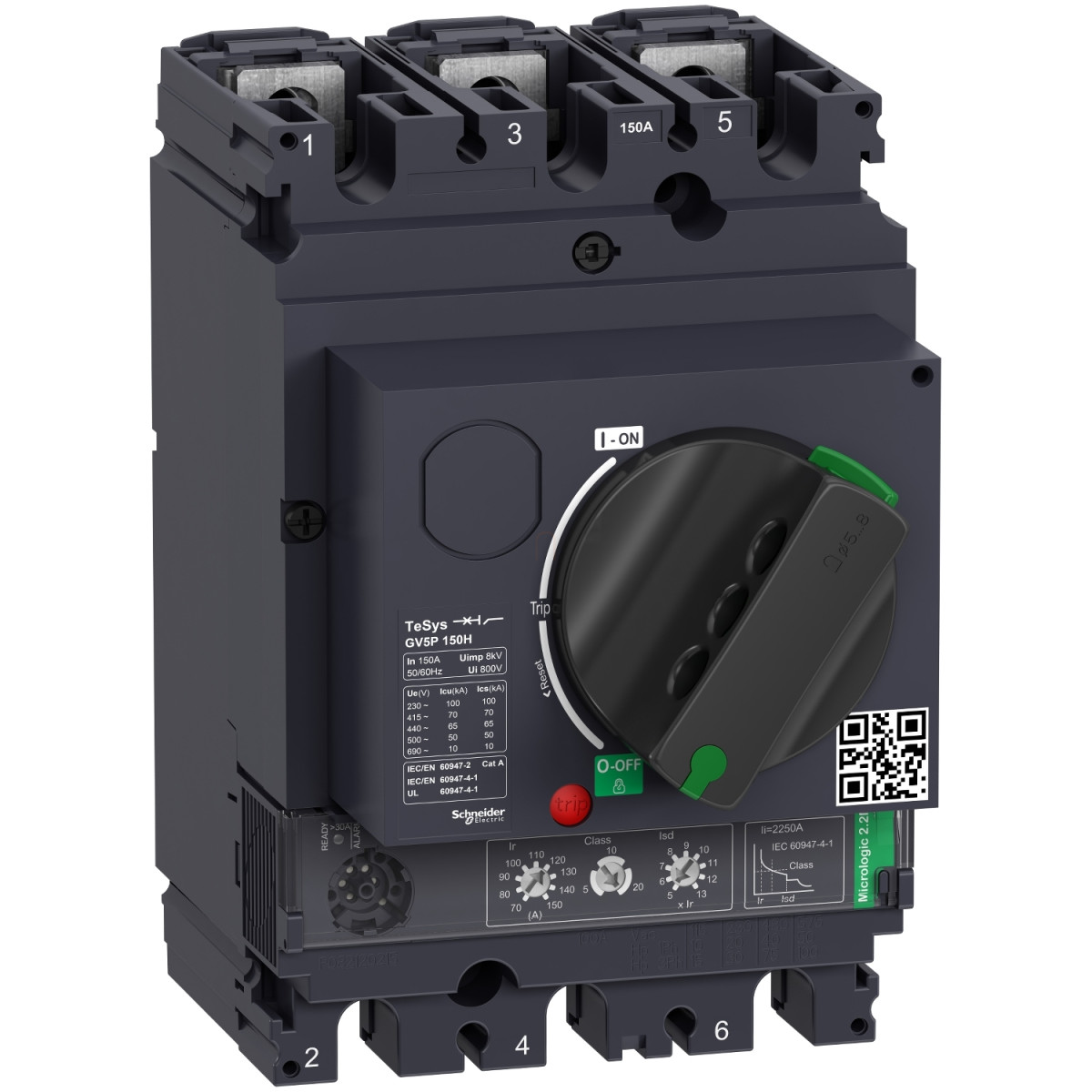

A Schneider Electric TeSys GV5 & GV6 - GV5P150H -GV5P150H 3P 70kA motormegszakító egy professzionális, ipari alkalmazásra tervezett termék, amely kiváló motorvédelmet biztosít. Ez a robosztus, 3 pólusú megszakító a TeSys Giga termékcsalád része, kifejezetten nagyteljesítményű motorok védelméhez fejlesztve.
A GV5P150H elektronikus kioldóegységgel rendelkezik, amely precíz védelmet nyújt túlterhelés és rövidzárlat esetén. A 150 A névleges árammal működő megszakító lenyűgöző rövidzárlati megszakítóképességgel büszkélkedhet: 400/415 V AC 50/60 Hz esetén 70 kA, 500 V AC esetén 50 kA, míg 660/690 V AC esetén 10 kA. Különösen figyelemreméltó, hogy az Ics üzemi rövidzárlati megszakítóképessége minden feszültségszinten eléri a névleges érték 100%-át, ami kivételes megbízhatóságot garantál még a legigényesebb ipari környezetben is. A 2250 A mágneses kioldóárammal rendelkező készülék 55-75 kW (400/415 V AC), 75-90 kW (500 V AC), illetve 90-110 kW (660/690 V AC) teljesítményű motorok védelmére alkalmas.
A termék közvetlen forgófogantyús kezeléssel működtethető, névleges szigetelési feszültsége 800 V AC 50/60 Hz, míg lökőfeszültség-állósága 8 kV. A pólusonkénti teljesítményveszteség 9,2 W. Mechanikai élettartama 40000 ciklus, elektromos élettartama pedig 400/415 V AC esetén 20000 kapcsolási ciklus. A maximális működési frekvencia 25 ciklus/óra, üzemmódja folyamatos. A GV5P150H méretei 161 mm magasság, 105 mm szélesség és 155 mm mélység, a csatlakozási osztástávolság pedig 35 mm távtartók nélkül. A megszakító csatlakozása sínek és saruk segítségével történik, a csavaros rögzítésnél 15 Nm meghúzási nyomaték alkalmazása szükséges M8-as csavarok esetén. A készülék antracit (RAL 7016) színben készül, tömege 2,4 kg. Mechanikai robusztusságát jelzi, hogy megfelel az IEC 60068-2-6 szerinti rezgésállósági követelményeknek (+/- 1 mm 2...13,2 Hz és 0,7 gn 13,2...100 Hz).
A GV5P150H megbízhatóságát tovább növeli a fáziskiesés-érzékenység és a szigetelési képesség az EN/IEC 60947-2 szerint. A készülék számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-1, EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásainak, és rendelkezik IECEE CB Scheme tanúsítvánnyal. Környezeti szempontból is kiemelkedő: IP40 védettségű az IEC 60529 szerint, IK07 ütésállóságú az IEC 62262 alapján, és széles hőmérsékleti tartományban használható (-25...70°C üzem közben, -50...85°C tárolás során). A TeSys GV5P150H 5000 m tengerszint feletti magasságig alkalmazható, és megfelel az IACS E10 szerinti klimatikus ellenállósági követelményeknek is, valamint az IEC 60695-2-11 szerinti 960°C-os tűzállósággal rendelkezik.
Schneider Electric TeSys GV5 & GV6 - GV5P150H -GV5P150H 3P 70kA Motor megszakító műszaki adatok
Főbb termékjellemzők
Termékcsalád: TeSys GV5
Sorozat: TeSys
Eszköz rövid neve: GV5P
Termék neve: TeSys GV5, TeSys Giga
Termék vagy komponens típusa: Motormegszakító
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológiája: Elektronikus
Kiegészítő információk
Pólusok leírása: 3P
Felhasználási kategória: A kategória, IEC 60947-2 szerint
Motorteljesítmény: 55...75 kW (400/415 V AC 50/60 Hz), 75...90 kW (500 V AC 50/60 Hz), 90...110 kW (660/690 V AC 50/60 Hz)
Megszakítóképesség: 70 kA Icu (400/415 V AC 50/60 Hz, IEC 60947-2 szerint), 50 kA Icu (500 V AC 50/60 Hz, IEC 60947-2 szerint), 10 kA Icu (660/690 V AC 50/60 Hz, IEC 60947-2 szerint)
Üzemi rövidzárlati megszakítóképesség [Ics]: 100% (400/415 V AC 50/60 Hz, IEC 60947-2 szerint), 100% (500 V AC 50/60 Hz, IEC 60947-2 szerint), 100% (660/690 V AC 50/60 Hz, IEC 60947-2 szerint)
Vezérlés típusa: Közvetlen forgófogantyú
Névleges áram [In]: 150 A (65°C)
Mágneses kioldóáram: 2250 A
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz (IEC 60947-2 szerint)
Konvencionális szabad levegőn mért hőáram [Ith]: 150 A (IEC 60947-4-1 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Teljesítményveszteség pólusonként: 9,2 W
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 20000 ciklus AC-3 esetén 400/415 V In
Maximális működési gyakoriság: 25 ciklus/óra
Névleges üzemállapot: Folyamatos
Csatlakozási osztástávolság: 35 mm távtartók nélkül
Csatlakozások és mechanikai jellemzők
Csatlakozó kivezetések: Sínek, saruk
Meghúzási nyomaték: 15 Nm M8 csavar típus
Mechanikai robusztusság: Rezgések: +/- 1 mm 2...13,2 Hz (IEC 60068-2-6 szerint), Rezgések: 0,7 gn 13,2...100 Hz (IEC 60068-2-6 szerint)
Fáziskiesés-érzékenység: Igen (IEC 60947-4-1 szerint)
Magasság: 161 mm
Szélesség: 105 mm
Mélység: 155 mm
Szín: Antracit (RAL 7016)
Szigetelési alkalmasság: Igen (EN/IEC 60947-2 szerint)
Környezeti jellemzők
Szabványok: EN/IEC 60947-1, EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Termék tanúsítványok: IECEE CB Scheme, EAC (folyamatban)
Klimatikus ellenállás: megfelel IACS E10
IK védettségi fokozat: IK07 (IEC 62262 szerint)
IP védettségi fokozat: IP40 (IEC 60529 szerint)
Környezeti hőmérséklet tároláskor: -50...85 °C
Tűzállóság: 960 °C (IEC 60695-2-11 szerint)
Üzemi tengerszint feletti magasság: 5000 m
Környezeti hőmérséklet működés közben: -25...70 °C
