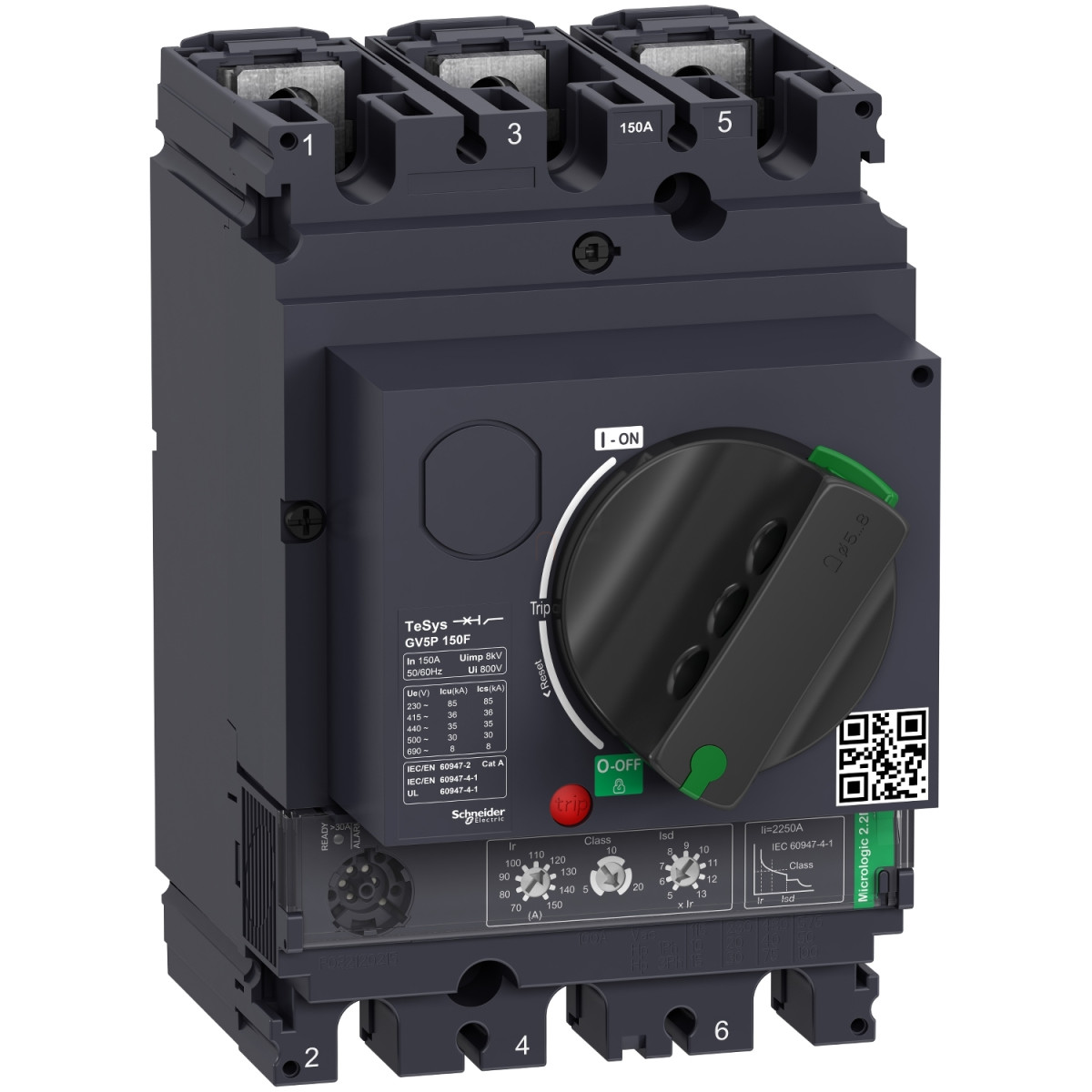

A Schneider Electric TeSys GV5 & GV6 - GV5P150F -GV5P150F 3P 36kA Motor megszakító egy rendkívül hatékony és megbízható motorvédelem ipari alkalmazások számára. Ez a nagy teljesítményű megszakító a TeSys Giga termékcsaládba tartozik, amely a legmagasabb szintű motorvédelmet biztosítja a modern ipari környezetben.
A GV5P150F egy 3 pólusú elektronikus túlterhelés-védelemmel ellátott motormegszakító, amely 150 A névleges áramerősséggel rendelkezik 65°C-on. Különösen alkalmas 55-75 kW teljesítményű motorok védelmére 400/415 V AC hálózaton, 75-90 kW teljesítményű motorok védelmére 500 V AC hálózaton, valamint 90-110 kW teljesítményű motorok védelmére 660/690 V AC hálózaton. A megszakító kimagasló, 36 kA megszakítóképességgel (Icu) rendelkezik 400/415 V AC feszültségen, 30 kA értékkel 500 V AC-nél, valamint 8 kA értékkel 660/690 V AC feszültségnél. A névleges üzemi megszakítóképesség (Ics) minden esetben a maximális érték 100%-a, ami kimagasló üzembiztonságot jelent.
A TeSys GV5P150F fejlett elektronikus kioldó egységgel rendelkezik, amely pontos és megbízható védelmet nyújt túlterhelés és rövidzárlat ellen. A mágneses kioldási árama 2250 A, közvetlen forgókaros működtetéssel vezérelhető. A megszakító névleges szigetelési feszültsége (Ui) 800 V AC, míg a névleges üzemi feszültség (Ue) 690 V AC 50/60 Hz. A lökőfeszültség-állóság (Uimp) 8 kV, ami kiváló védelmet biztosít feszültséglökések esetén. A pólusonkénti teljesítményveszteség mindössze 9,2 W, ami energiahatékony működést tesz lehetővé.
A mechanikai élettartama eléri a 40000 kapcsolási ciklust, míg elektromos élettartama 20000 ciklus AC-3 üzemmódban 400/415 V mellett. A maximális kapcsolási gyakoriság 25 ciklus/óra, folyamatos üzemre tervezve. A csatlakozási távolság 35 mm távtartók nélkül. A megszakító csatlakozása megvalósítható sínek vagy saruk segítségével, a meghúzási nyomaték 15 Nm M8-as csavartípusnál. Mechanikai robusztusságát jelzi, hogy ellenáll a +/- 1 mm 2...13,2 Hz, valamint 0,7 gn 13,2...100 Hz rezgéseknek az IEC 60068-2-6 szabvány szerint. A fáziskiesés-érzékelés funkció további biztonságot nyújt az IEC 60947-4-1 szabványnak megfelelően. A megszakító méretei: 161 mm magasság, 105 mm szélesség, 155 mm mélység, tömege 2,4 kg. Színe antracit (RAL 7016), és alkalmas leválasztásra az EN/IEC 60947-2 szabvány szerint.
TeSys GV5 & GV6 - GV5P150F -GV5P150F 3P 36kA Motor megszakító műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys GV5
Sorozat: TeSys
Eszköz rövid neve: GV5P
Terméknév: TeSys GV5, TeSys Giga
Termék vagy komponens típusa: Motormegszakító
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológiája: Elektronikus
Kiegészítő információk
Pólusok leírása: 3P
Felhasználási kategória: A kategória az IEC 60947-2 szerint
Motorteljesítmény kW: 55...75 kW 400/415 V AC 50/60 Hz esetén
75...90 kW 500 V AC 50/60 Hz esetén
90...110 kW 660/690 V AC 50/60 Hz esetén
Megszakítóképesség: 36 kA Icu 400/415 V AC 50/60 Hz az IEC 60947-2 szerint
30 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
8 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]: 100% 400/415 V AC 50/60 Hz az IEC 60947-2 szerint
100% 500 V AC 50/60 Hz az IEC 60947-2 szerint
100% 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Vezérlés típusa: Közvetlen forgókar
Névleges áram [In]: 150 A 65 °C-on
Mágneses kioldási áram: 2250 A
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Hagyományos szabad levegőn való hőáram [Ith]: 150 A az IEC 60947-4-1 szerint
Névleges impulzus állófeszültség [Uimp]: 8 kV
Teljesítmény disszipáció pólusonként: 9,2 W
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 20000 ciklus AC-3 esetén 400/415 V In
Maximális működési gyakoriság: 25 ciklus/óra
Névleges üzemeltetés: Folyamatos
Csatlakozási távolság: 35 mm távtartók nélkül
Csatlakozások - kapcsok
Sínek
Saruk
Meghúzási nyomaték: 15 N.m M8 csavartípus
Mechanikai robusztusság
Rezgések: +/- 1 mm 2...13,2 Hz az IEC 60068-2-6 szerint
Rezgések: 0,7 gn 13,2...100 Hz az IEC 60068-2-6 szerint
Fáziskiesés érzékenység: Igen, az IEC 60947-4-1 szerint
Méretek és súly
Magasság: 161 mm
Szélesség: 105 mm
Mélység: 155 mm
Nettó súly: 2,4 kg
Szín: Antracit (RAL 7016)
Egyéb jellemzők
Leválasztásra való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Környezet
Szabványok: EN/IEC 60947-1
EN/IEC 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
Terméktanúsítványok: IECEE CB Scheme
EAC (függőben)
Klimatikus ellenállás: megfelel az IACS E10-nek
IK védettségi fok: IK07 az IEC 62262 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet tároláshoz: -50...85 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi magasság: 5000 m
Környezeti levegőhőmérséklet üzemeltetéshez: -25...70 °C
