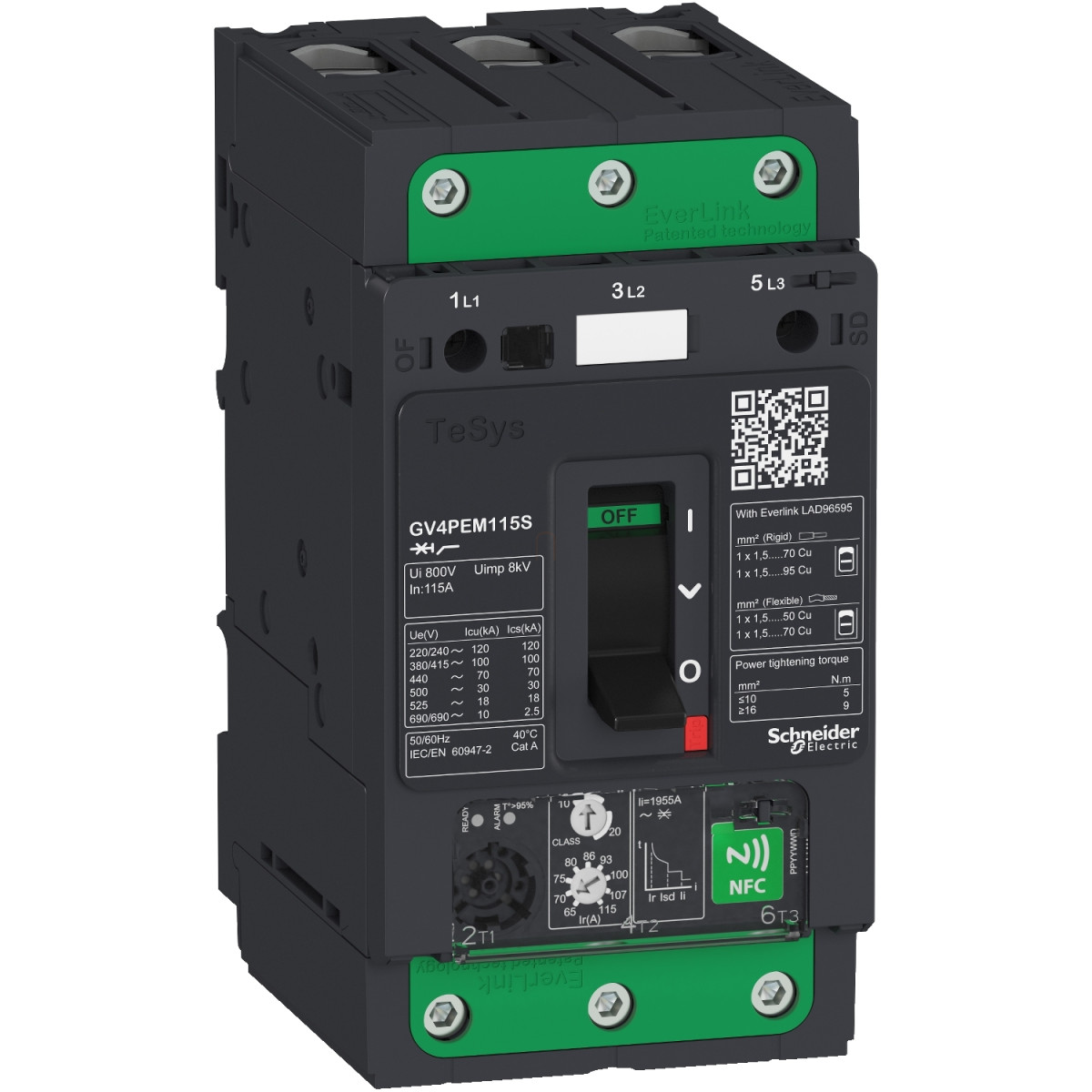

A Schneider Electric TeSys GV4 sorozatú GV4PEM115S típusú motorvédő megszakítója egy rendkívül megbízható és sokoldalú termikus-mágneses motorvédelmi eszköz, amely ideális megoldást kínál nagy teljesítményű motorok védelméhez ipari környezetben. Ez a 3 pólusú, 115A névleges áramú készülék kiemelkedő, 100 kA-es zárlati megszakítóképességgel (Icu) rendelkezik 380-415V AC feszültségtartományban, ami kiváló védelmet biztosít még a legigényesebb ipari alkalmazásoknál is.
A GV4PEM115S különleges tulajdonsága az Everlink csatlakozási technológia, amely innovatív, kúszásálló megoldást kínál. Az EverLink BTR csavaros csatlakozók biztosítják a megbízható elektromos kapcsolatot, lehetővé téve különböző keresztmetszetű kábelek (akár 1,5-95 mm²) csatlakoztatását. A rugóalapú rendszer hosszú élettartamú csatlakozást garantál, így csökkentve a karbantartási igényt. A motorvédő alkalmas többféle teljesítményű motor védelmére is, 37 kW-tól egészen 110 kW-ig különböző feszültségszinteken (400-415V, 500V, 660-690V).
A termék sokoldalúságát bizonyítja a széles működési hőmérséklet-tartomány (-25°C-tól +70°C-ig), valamint az 5000 méteres maximális üzemeltetési magasság. Az IP40 védettség és az IK07 ütésállóság tovább növeli a készülék megbízhatóságát nehéz környezeti körülmények között is. A 115A névleges áram mellett a mágneses kioldási áram 1955A, ami pontos védelmet nyújt túlterhelés és rövidzárlat ellen egyaránt. A GV4PEM115S multi funkciós kialakítása ötvözi a megszakító és a túlterhelésvédelmi relé előnyeit egyetlen készülékben, leegyszerűsítve ezzel a telepítést és a rendszerkonfigurációt.
A TeSys GV4PEM115S kiválóan alkalmazható olyan iparágakban, ahol kritikus fontosságú a motorok megbízható védelme, például gyártósoroknál, szivattyúrendszereknél, szellőztető rendszereknél, kompresszoroknál vagy bármely nagy teljesítményű motorhajtású alkalmazásnál. A termék megfelel számos nemzetközi szabványnak (IEC, UL, CSA), valamint rendelkezik ATEX, CCC és EAC tanúsítványokkal is. A 40000 mechanikai és akár 10000 elektromos kapcsolási ciklus kiváló tartósságot biztosít, míg a fázisveszteség-érzékelés és a fejlett védelmi funkciók garantálják a motorok biztonságos üzemeltetését. A GV4PEM115S multifunkciós motorvédő kapcsolóval a Schneider Electric TeSys GV4 termékcsalád egy rendkívül megbízható, rugalmas és hatékony megoldást kínál a legigényesebb ipari motorvédelmi alkalmazásokhoz.
Schneider Electric TeSys - GV4PEM115S - GV4PE Multi motorvédő termikus - mágneses 115A 100kA EverLink műszaki adatok
Általános jellemzők
Termékcsalád: TeSys GV4
Terméksorozat: TeSys Deca
Készülék rövid neve: GV4PEM
Terméknév: TeSys GV4
Termék vagy komponens típusa: Motorvédő megszakító
Alkalmazás: Motorvédelem
Kioldó egység technológiája: Termikus-mágneses, Elektronikus
Kiegészítő jellemzők
Pólusok leírása: 3P
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Működési helyzet: Bármely pozíció
Motorteljesítmény kW: 37 kW 400...415 V AC 50/60 Hz, 45 kW 400...415 V AC 50/60 Hz, 55 kW 400...415 V AC 50/60 Hz, 45 kW 500 V AC 50/60 Hz, 55 kW 500 V AC 50/60 Hz, 75 kW 500 V AC 50/60 Hz, 75 kW 660...690 V AC 50/60 Hz, 90 kW 660...690 V AC 50/60 Hz, 110 kW 660...690 V AC 50/60 Hz
Megszakítóképesség: 120 kA Icu 220...240 V AC 50/60 Hz, 100 kA Icu 380...415 V AC 50/60 Hz, 70 kA Icu 440 V AC 50/60 Hz, 30 kA Icu 500 V AC 50/60 Hz, 18 kA Icu 525 V AC 50/60 Hz, 100 kA 208Y/120 V AC 50/60 Hz, 100 kA 240 V AC 50/60 Hz, 65 kA 480Y/277 V AC 50/60 Hz, 10 kA Icu 660...690 V AC 50/60 Hz, 25 kA 600Y/347 V AC 50/60 Hz
Vezérlés típusa: Kapcsoló
Névleges áram [In]: 115 A
Mágneses kioldási áram: 1955 A
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Hagyományos szabad levegőn mért hőáram [Ith]: 115 A
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Teljesítmény disszipáció pólusonként: 4,6 W
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 10000 ciklus AC-3 esetén 440 V In/2, 5000 ciklus AC-3 esetén 440 V In
Maximális működési gyakoriság: 25 ciklus/óra
Névleges terhelés: Folyamatos
Csatlakozások és kivitel
Csatlakozók: EverLink BTR csavaros csatlakozók (felső) 1,5...70 mm² - tömör, EverLink BTR csavaros csatlakozók (felső) 1,5...50 mm² - rugalmas, EverLink BTR csavaros csatlakozók (alsó) 2,5...95 mm² - tömör, EverLink BTR csavaros csatlakozók (alsó) 2,5...70 mm² - rugalmas
Meghúzási nyomaték: 9 N.m 16...95 mm² kábel esetén, 5 N.m 1,5...10 mm² kábel esetén
Mechanikai robusztusság: Rezgés: +/- 1 mm 2...13,2 Hz, Rezgés: 0,7 gn 13,2...100 Hz, Ütés: 15 gn 11 ms
Fázisveszteség-érzékenység: Igen
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 116 mm
Nettó tömeg: 1,45 kg
Szín: Szürke (RAL 7016)
Leválasztásra való alkalmasság: Igen
Környezeti jellemzők
Szabványok: CSA C22.2 No 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
Klímaállóság: IACS E10 szerinti
IK védettség: IK07
Szennyezettségi fok: 3
IP védettségi szint: IP40
Tárolási környezeti hőmérséklet: -50…85 °C
Tűzállóság: 960 °C
Üzemeltetési magasság: 5000 m
Környezeti hőmérséklet működés közben: -25…70 °C
