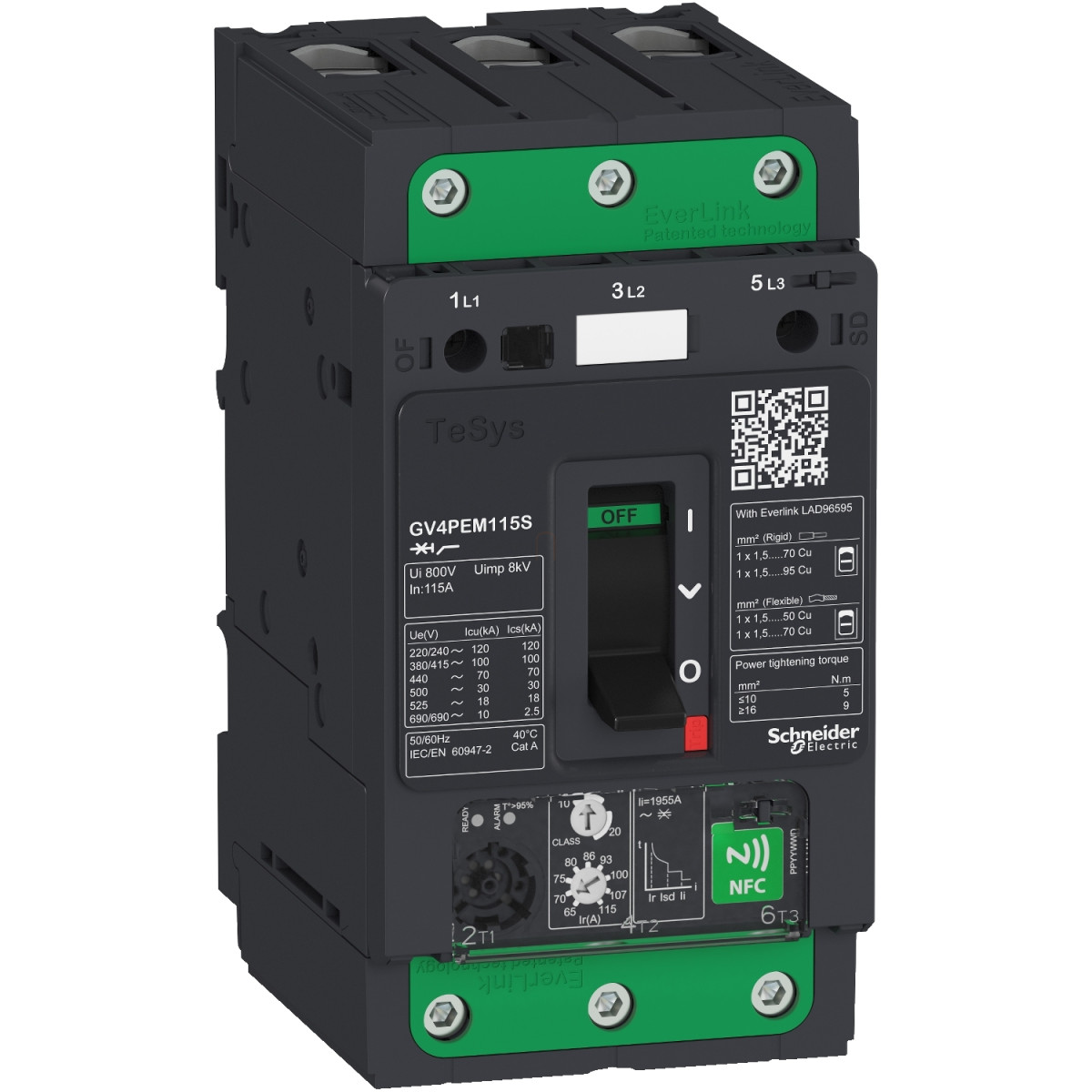

A Schneider Electric TeSys GV4PEM115N egy nagy teljesítményű 3P motorkészülék-megszakító, mely a TeSys GV4 termékcsalád része. Ez a 115A névleges áramerősségű készülék ideális megoldást kínál különböző ipari alkalmazások motorvédelmére, kombinálva az elektronikus és termikus-mágneses kioldási technológiákat.
A GV4PEM115N megszakító 50kA megszakítóképességgel rendelkezik 380-415V AC feszültségen, ami biztosítja a megfelelő védelmet még magas rövidzárlati áramok esetén is. A termék elsődleges felhasználási területe a motorvédelem, ahol kiváló működési paramétereket biztosít különböző teljesítményű motorokhoz: 37kW, 45kW és 55kW-os motorok védelméhez 400-415V AC 50/60 Hz esetén, valamint 45kW, 55kW és 75kW-os motorokhoz 500V AC esetén. Magasabb, 660-690V AC feszültségen akár 75kW, 90kW és 110kW teljesítményű motorok védelméhez is alkalmazható, ami kiemelkedő rugalmasságot biztosít az ipari környezetben.
A megszakító innovatív EverLink csatlakozó technológiával van felszerelve, amely hosszú élettartamú, megbízható csatlakozást biztosít. A csatlakozók tömör kábelekhez 1,5-70 mm² (felső) és 2,5-95 mm² (alsó), valamint hajlékony kábelekhez 1,5-50 mm² (felső) és 2,5-70 mm² (alsó) tartományban alkalmazhatók. A megszakító működtetése toggle (billenő) kapcsolóval történik, ami egyszerű és gyors kezelést tesz lehetővé. A GV4PEM115N elektronikus és termikus-mágneses kioldó egységgel rendelkezik, mely 1955A mágneses kioldási áramot biztosít, valamint Class 10 és Class 20 védelmi osztályok közötti választást tesz lehetővé, így különféle motorindítási karakterisztikákhoz igazítható.
A megszakító mechanikai tartóssága kiemelkedő: 40000 működtetési ciklus, míg elektromos tartóssága AC-3 kategóriában 10000 ciklus In/2 áramnál és 5000 ciklus In áramnál 440V-on. A maximális működési gyakoriság 25 kapcsolás/óra. A telepítés bármely pozícióban lehetséges, ami növeli az alkalmazási lehetőségek körét. A készülék IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és -25...70 °C üzemi hőmérséklet-tartományban használható. A mechanikai robusztusságot jellemzi a rezgésállóság (±1 mm 2...13,2 Hz és 0,7 gn 13,2...100 Hz) és ütésállóság (15 gn 11 ms) az IEC 60068-2-6 és IEC 60068-2-27 szabványok szerint.
A GV4PEM115N megszakító méretei kompaktak: 155 mm magasság, 81 mm szélesség és 116 mm mélység, ami megkönnyíti a beépítést kapcsolószekrényekbe. Szigetelési feszültsége 800V AC, míg névleges üzemi feszültsége 690V AC, ezzel széles feszültségtartományt lefed. A termék megfelel a nemzetközi IEC szabványoknak (IEC 60947-4-1, IEC 60947-2), valamint rendelkezik UL, CSA, CCC, EAC, ATEX és EU-RO MR tanúsítványokkal, így globálisan alkalmazható. A pólusonkénti teljesítménydisszipáció 4,6W, ami fontos információ a kapcsolószekrények hőmérséklet-tervezéséhez.
Schneider Electric TeSys - GV4PEM115N - GV4PE Multi motorvédő termikus - mágneses 115A 50kA EverLink műszaki adatok
Általános jellemzők
Termékcsalád: TeSys GV4
Terméksorozat: TeSys Deca
Eszköz rövid neve: GV4PEM
Terméknév: TeSys GV4
Termék típusa: Motorkészülék-megszakító
Eszköz alkalmazása: Motorvédelem
Technikai jellemzők
Kioldóegység technológiája: Elektronikus és Termikus-mágneses
Pólusok száma: 3P
Felhasználási kategória: A kategória (IEC 60947-2 szerint), AC-3 (IEC 60947-4-1 szerint)
Működési pozíció: Bármely helyzet
Névleges áram: 115 A
Mágneses kioldási áram: 1955 A
Megszakítóképesség: 50 kA Icu 380...415 V AC 50/60 Hz (IEC 60947-2 szerint)
Üzemi feszültség: 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Szigetelési feszültség: 800 V AC 50/60 Hz (IEC 60947-2 szerint)
Konvencionális szabad levegőben történő termikus áram: 115 A (IEC 60947-4-1 szerint)
Névleges lökőfeszültség-állóság: 8 kV (IEC 60947-2 szerint)
Motorvédelmi paraméterek
Motorteljesítmény:
37 kW 400...415 V AC 50/60 Hz
45 kW 400...415 V AC 50/60 Hz
55 kW 400...415 V AC 50/60 Hz
45 kW 500 V AC 50/60 Hz
55 kW 500 V AC 50/60 Hz
75 kW 500 V AC 50/60 Hz
75 kW 660...690 V AC 50/60 Hz
90 kW 660...690 V AC 50/60 Hz
110 kW 660...690 V AC 50/60 Hz
Mechanikai és elektromos jellemzők
Vezérlés típusa: Toggle (billenő)
Teljesítménydisszipáció pólusonként: 4,6 W
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 10000 ciklus AC-3 esetén 440 V In/2 esetén, 5000 ciklus AC-3 esetén 440 V In esetén
Maximális működési frekvencia: 25 ciklus/óra
Üzemi mód: Folyamatos (IEC 60947-4-1 szerint)
Csatlakozások
Csatlakozások - terminálok:
EverLink BTR csavaros csatlakozók (felső) 1 kábel 1,5...70 mm² - tömör
EverLink BTR csavaros csatlakozók (felső) 1 kábel 1,5...50 mm² - hajlékony
EverLink BTR csavaros csatlakozók (alsó) 1 kábel 2,5...95 mm² - tömör
EverLink BTR csavaros csatlakozók (alsó) 1 kábel 2,5...70 mm² - hajlékony
Meghúzási nyomaték:
9 N.m kábel 16...95 mm² esetén
5 N.m kábel 1,5...10 mm² esetén
Mechanikai robusztusság
Vibrációállóság: ±1 mm 2...13,2 Hz (IEC 60068-2-6 szerint), 0,7 gn 13,2...100 Hz (IEC 60068-2-6 szerint)
Ütésállóság: 15 gn 11 ms (IEC 60068-2-27 szerint)
Fáziskimaradás-érzékenység: Igen (IEC 60947-4-1 szerint)
Fizikai jellemzők
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 116 mm
Nettó tömeg: 1,45 kg
Szín: Szürke (RAL 7016)
Leválasztásra alkalmas: Igen (IEC 60947-1 szerint)
Környezeti paraméterek
Szabványok: CSA C22.2 No 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Termék tanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
Klimatikus ellenállóság: IACS E10 szerinti
IK védettségi fokozat: IK07 (IEC 62262 szerint)
Szennyezési fokozat: 3
IP védettségi fokozat: IP40 (IEC 60529 szerint)
Tárolási környezeti hőmérséklet: -50...85 °C
Tűzállóság: 960 °C (IEC 60695-2-11 szerint)
Üzemi magasság: 5000 m
Üzemi környezeti hőmérséklet: -25...70 °C
