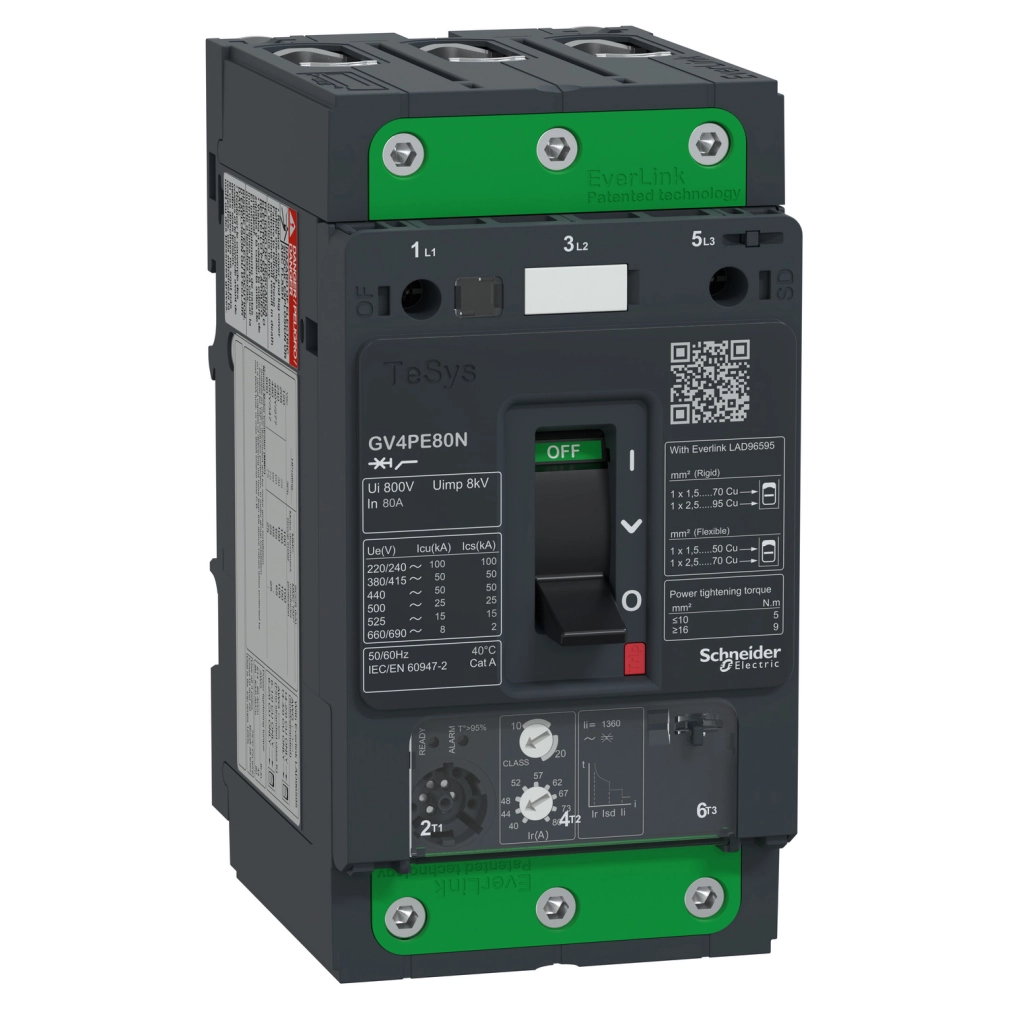

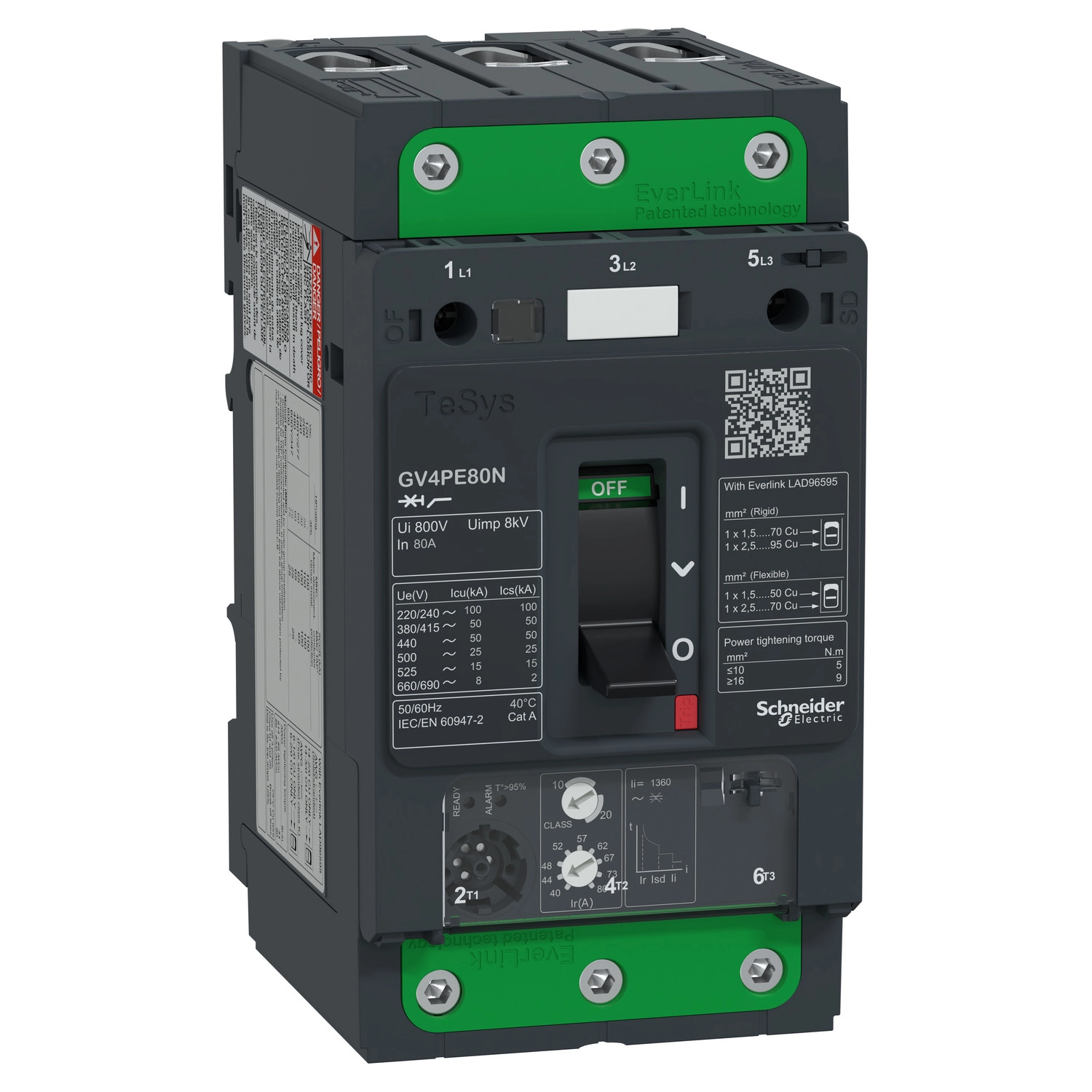

A Schneider Electric TeSys GV4PE80N motorvédő megszakító egy csúcskategóriás, hőmágneses védelmi megoldás, amely kiváló védelem nyújt 80A névleges áramerősség mellett. Ez a TeSys GV4 sorozatba tartozó készülék a TeSys Deca termékcsalád tagja, amely kifejezetten motorvédelmi feladatokra lett optimalizálva.
A GV4PE80N kompakt háromfázisú (3P) kivitelben készül, és kiemelkedő 50 kA-es zárlati megszakítóképességgel (Icu) rendelkezik 380-415V AC hálózaton. A készülék hőmágneses kioldóval van felszerelve, amely kettős védelmet biztosít: a termikus komponens véd a túlterhelés ellen, míg a mágneses komponens a rövidzárlatot érzékeli és kapcsolja le rendkívül gyorsan. A megszakító működtetése egyszerű, kapcsolókarral (toggle) történik, és bármilyen pozícióban szerelhető, ami nagy rugalmasságot biztosít a telepítés során.
A GV4PE80N számos motorteljesítményt képes védeni különböző feszültségszinteken. 400-415V AC feszültségen akár 37 kW-os motorhoz is alkalmazható, míg 660-690V AC hálózaton akár 55 kW teljesítményig nyújt megbízható védelmet. A készülék névleges áramerőssége 80A, mágneses kioldási árama pedig 1360A. Üzemi feszültség szempontjából a GV4PE80N 690V AC 50/60 Hz-ig használható az IEC 60947-2 szabvány szerint, szigetelési feszültségre pedig 800V AC-ig van minősítve.
A megszakító lenyűgöző műszaki paraméterekkel rendelkezik, mint például a 8 kV-os impulzus-állófeszültség és a 115A-es konvencionális szabad levegőben mért termikus áramerősség. A készülék felhasználási kategóriái között megtalálható az "A" kategória az IEC 60947-2 szerint, valamint az AC-3 az IEC 60947-4-1 szabványnak megfelelően, így széles körben alkalmazható ipari környezetben.
A GV4PE80N csatlakozások terén is kiváló megoldást kínál az innovatív EverLink BTR csavaros csatlakozókkal, amelyek mind a felső, mind az alsó részen megtalálhatók. A felső részen 1,5-70 mm² tömör vagy 1,5-50 mm² sodrott vezetékek csatlakoztatására alkalmas, míg az alsó részen 2,5-95 mm² tömör vagy 2,5-70 mm² sodrott kábelek csatlakoztathatók. A csatlakozók meghúzási nyomatéka a kábel méretétől függően 5 N·m (1,5-10 mm² kábelekhez) vagy 9 N·m (16-95 mm² kábelekhez).
A TeSys GV4PE80N megszakító különösen robusztus kialakítású, ellenáll a rezgéseknek (±1 mm 2-13,2 Hz frekvenciatartományban, illetve 0,7 gn 13,2-100 Hz tartományban), valamint a lökéseknek (15 gn 11 ms). A készülék méretei kompaktak: 155 mm magas, 81 mm széles és 116 mm mély, ami ideálissá teszi korlátozott helykínálatú elosztószekrényekbe történő beépítésre is. Az eszköz nettó tömege mindössze 1,45 kg.
A GV4PE80N szélsőséges környezeti feltételek között is megbízhatóan működik: működési hőmérséklet-tartománya -25 és +70 °C között van, tárolási hőmérséklete pedig -50 és +85 °C között. Az IP40-es védettségének köszönhetően jól védett a por és egyéb szennyeződések ellen. A megszakító mechanikai élettartama 40000 ciklus, míg elektromos élettartama AC-3 kategóriában 14000 ciklus névleges áram felénél, illetve 7000 ciklus névleges áramnál 440V-on. A maximális üzemeltetési sebesség 25 kapcsolás óránként.
Schneider Electric TeSys - GV4PE80N - GV4PE motorvédő termikus - mágneses 80A 50kA EverLink műszaki adatok
Általános jellemzők
Termékcsalád: TeSys GV4
Sorozat: TeSys Deca
Eszköz rövid neve: GV4PE
Terméktípus: Motorvédő megszakító
Alkalmazás: Motorvédelem
Kioldóegység technológia: Termikus-mágneses, Elektronikus
Műszaki adatok
Pólusok: 3P
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Üzemeltetési pozíció: Bármely pozíció
Motorteljesítmény: 37 kW 400...415 V AC 50/60 Hz, 45 kW 500 V AC 50/60 Hz, 22 kW 400...415 V AC 50/60 Hz, 30 kW 500 V AC 50/60 Hz, 37 kW 660...690 V AC 50/60 Hz, 45 kW 660...690 V AC 50/60 Hz, 55 kW 660...690 V AC 50/60 Hz, 30 kW 400...415 V AC 50/60 Hz, 37 kW 500 V AC 50/60 Hz
Megszakítóképesség: 100 kA Icu 220...240 V AC 50/60 Hz (IEC 60947-2), 50 kA Icu 380...415 V AC 50/60 Hz (IEC 60947-2), 50 kA Icu 440 V AC 50/60 Hz (IEC 60947-2), 15 kA Icu 525 V AC 50/60 Hz (IEC 60947-2), 65 kA 208Y/120 V AC 50/60 Hz (UL 60947), 65 kA 240 V AC 50/60 Hz (UL 60947), 35 kA 480Y/277 V AC 50/60 Hz (UL 60947), 8 kA Icu 660...690 V AC 50/60 Hz (IEC 60947-2), 25 kA Icu 500 V AC 50/60 Hz (IEC 60947-2), 18 kA 600Y/347 V AC 50/60 Hz (UL 60947)
Vezérlés típusa: Kapcsolókar (toggle)
Névleges áram [In]: 80 A
Mágneses kioldási áram: 1360 A
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz (IEC 60947-2)
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz (IEC 60947-2)
Konvencionális szabad levegőben mért termikus áramerősség [Ith]: 115 A (IEC 60947-4-1)
Névleges impulzus-állófeszültség [Uimp]: 8 kV (IEC 60947-2)
Teljesítményjellemzők
Pólusonkénti teljesítményveszteség: 4.6 W
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 14000 ciklus AC-3 440 V In/2, 7000 ciklus AC-3 440 V In
Maximális üzemeltetési sebesség: 25 ciklus/óra
Névleges terhelés: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások
Csatlakozók: EverLink BTR csavaros csatlakozók (felső) 1 kábel 1,5...70 mm² - tömör, EverLink BTR csavaros csatlakozók (felső) 1 kábel 1,5...50 mm² - sodrott, EverLink BTR csavaros csatlakozók (alsó) 1 kábel 2,5...95 mm² - tömör, EverLink BTR csavaros csatlakozók (alsó) 1 kábel 2,5...70 mm² - sodrott
Meghúzási nyomaték: 9 N.m kábel 16...95 mm², 5 N.m kábel 1,5...10 mm²
Mechanikai jellemzők
Mechanikai robusztusság: Rezgések: +/- 1 mm 2...13.2 Hz (IEC 60068-2-6), Rezgések: 0.7 gn 13.2...100 Hz (IEC 60068-2-6), Lökések: 15 gn 11 ms (IEC 60068-2-27)
Fáziskimaradás érzékenység: Igen (IEC 60947-4-1)
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 116 mm
Nettó tömeg: 1.45 kg
Szín: Szürke (RAL 7016)
Leválasztásra alkalmas: Igen (IEC 60947-1)
Környezeti feltételek
Szabványok: CSA C22.2 No 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Termék tanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
IK védettség: IK07 (IEC 62262)
Szennyezettségi fok: 3
IP védettség: IP40 (IEC 60529)
Tárolási környezeti hőmérséklet: -50…85 °C
Tűzállóság: 960 °C (IEC 60695-2-11)
Üzemeltetési magasság: 5000 m
Üzemeltetési környezeti hőmérséklet: -25…70 °C
