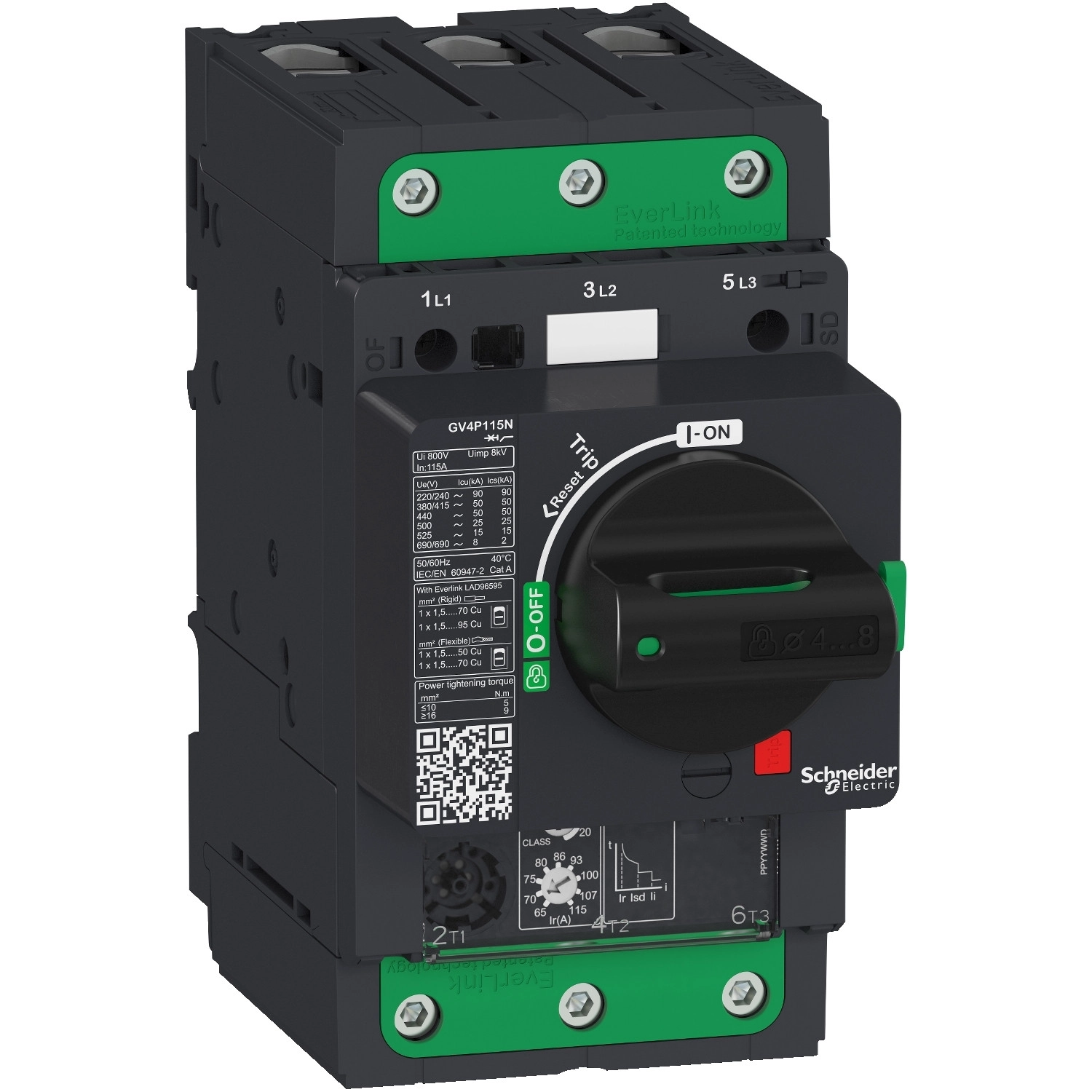

A Schneider Electric TeSys GV4P80S egy rendkívül megbízható, 3 pólusú motorvédő megszakító, amely a TeSys GV4 termékcsalád része. Ez a 80A névleges áramú, termikus-mágneses kioldóval szerelt készülék ideális megoldást kínál nagyteljesítményű motorok védelmére ipari környezetben, ahol a maximális biztonság és üzembiztonság alapvető követelmény.
A TeSys GV4P80S motorvédő megszakító kiemelkedő megszakítóképességgel rendelkezik: 380-415 V AC feszültségen akár 100 kA zárlati áram megszakítására is képes az IEC 60947-2 szabványnak megfelelően. A termikus-mágneses kioldó technológia ötvözi a túlterhelés elleni védelmet (termikus kioldás) és a zárlati áramok elleni gyors védelmet (mágneses kioldás). A mágneses kioldási áram 1360 A, ami a névleges áram 17-szerese. A motorvédő a Class 10 és Class 20 típusú motorvédelmi karakterisztikákat támogatja, így különböző indítási karakterisztikájú motorokhoz alkalmazható. Az eszköz IP40 védettségű és széles hőmérséklettartományban (-25...70°C) használható.
A TeSys GV4P80S konstrukciója elsősorban motorvédelemre lett optimalizálva, de általános megszakítóként is használható. Az EverLink BTR csavaros csatlakozók egyedülálló, szabadalmaztatott, kúszáskompenzáló technológiával készülnek, amely hosszú távon is stabil és biztonságos csatlakozást tesz lehetővé. A készülék felső részén 1,5-70 mm² (tömör) vagy 1,5-50 mm² (sodrott) vezetékek, míg alsó részén 2,5-95 mm² (tömör) vagy 2,5-70 mm² (sodrott) vezetékek csatlakoztathatók. A megfelelő meghúzási nyomaték 16-95 mm² kábelek esetén 9 Nm, 1,5-10 mm² kábelek esetén pedig 5 Nm.
A GV4P80S megszakító különböző motorszakilag igényes alkalmazásokhoz ajánlott: a terméklap szerint alkalmazható 37 kW-os motorokhoz 400-415 V-on, 45 kW-os motorokhoz 500 V-on, és akár 55 kW-os motorokhoz 660-690 V-on. A forgókaros működtetés ergonomikus kezelést tesz lehetővé, és a készülék bármilyen pozícióban felszerelhető. Méretei kompaktak: 155 mm magasság, 81 mm szélesség és 165 mm mélység, így könnyen integrálható kapcsolószekrényekbe.
A Schneider Electric TeSys GV4P80S motorvédő megszakító műszaki paraméterei között fontos megemlíteni, hogy mechanikai élettartama 40000 kapcsolási ciklus, míg elektromos élettartama AC-3 kategóriában 440 V-on névleges áram felénél 14000, névleges áramnál 7000 kapcsolási ciklus. A készülék fázisveszteség-érzékenységgel is rendelkezik az IEC 60947-4-1 szerint, ami további védelmet nyújt a motoroknak aszimmetrikus táplálás esetén. Pólusonkénti teljesítményvesztesége 4,6 W. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: IEC, UL, CSA, CCC, EAC, ATEX és EU-RO MR.
Schneider Electric TeSys - GV4P80S - GV4P motorvédő termikus - mágneses 80A 100kA EverLink műszaki adatok
Általános jellemzők
Termékcsalád: TeSys GV4
Sorozat: TeSys Deca
Eszköz rövid neve: GV4P
Terméktípus: Motor megszakító
Alkalmazás: Motorvédelem
Kioldóegység technológia: Termikus-mágneses, Elektronikus
Műszaki paraméterek
Pólusok száma: 3P
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Beépítési pozíció: Bármilyen
Motorteljesítmény: 37 kW 400...415 V AC 50/60 Hz-en, 45 kW 500 V AC 50/60 Hz-en, 22 kW 400...415 V AC 50/60 Hz-en, 30 kW 500 V AC 50/60 Hz-en, 37 kW 660...690 V AC 50/60 Hz-en, 45 kW 660...690 V AC 50/60 Hz-en, 55 kW 660...690 V AC 50/60 Hz-en, 30 kW 400...415 V AC 50/60 Hz-en, 37 kW 500 V AC 50/60 Hz-en
Megszakítóképesség: 120 kA Icu 220...240 V AC 50/60 Hz-en az IEC 60947-2 szerint, 100 kA Icu 380...415 V AC 50/60 Hz-en az IEC 60947-2 szerint, 70 kA Icu 440 V AC 50/60 Hz-en az IEC 60947-2 szerint, 30 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szerint, 18 kA Icu 525 V AC 50/60 Hz-en az IEC 60947-2 szerint, 10 kA Icu 660...690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Vezérlés típusa: Forgókar
Névleges áram [In]: 80 A
Mágneses kioldóáram: 1360 A
Üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Konvencionális szabad levegős hőáram [Ith]: 115 A az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Mechanikai és elektromos jellemzők
Teljesítményveszteség pólusonként: 4,6 W
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 14000 ciklus AC-3 esetén 440 V In/2-nél, 7000 ciklus AC-3 esetén 440 V In-nél
Maximális működési gyakoriság: 25 kapcsolás/óra
Névleges üzemelés: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások: EverLink BTR csavaros csatlakozók (felső) 1 kábel 1,5...70 mm² - tömör, EverLink BTR csavaros csatlakozók (felső) 1 kábel 1,5...50 mm² - rugalmas, EverLink BTR csavaros csatlakozók (alsó) 1 kábel 2,5...95 mm² - tömör, EverLink BTR csavaros csatlakozók (alsó) 1 kábel 2,5...70 mm² - rugalmas
Meghúzási nyomaték: 9 N.m 16...95 mm² kábelnél, 5 N.m 1,5...10 mm² kábelnél
Mechanikai robusztusság: Rezgések: +/- 1 mm 2...13,2 Hz az IEC 60068-2-6 szerint, Rezgések: 0,7 gn 13,2...100 Hz az IEC 60068-2-6 szerint, Ütések: 15 gn 11 ms az IEC 60068-2-27 szerint
Fázisveszteség-érzékenység: Igen az IEC 60947-4-1 szerint
Méretek és egyéb jellemzők
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 165 mm
Nettó tömeg: 1,6 kg
Szín: Szürke (RAL 7016)
Leválasztásra alkalmas: Igen az IEC 60947-1 szerint
Környezeti paraméterek
Szabványok: CSA C22.2 No 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Ütésállóság fokozat: IK07 az IEC 62262 szerint
Szennyezettségi fokozat: 3
IP védettségi fokozat: IP40 az IEC 60529 szerint
Tárolási környezeti hőmérséklet: -50...85 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi magasság: 5000 m
Üzemi környezeti hőmérséklet: -25...70 °C
