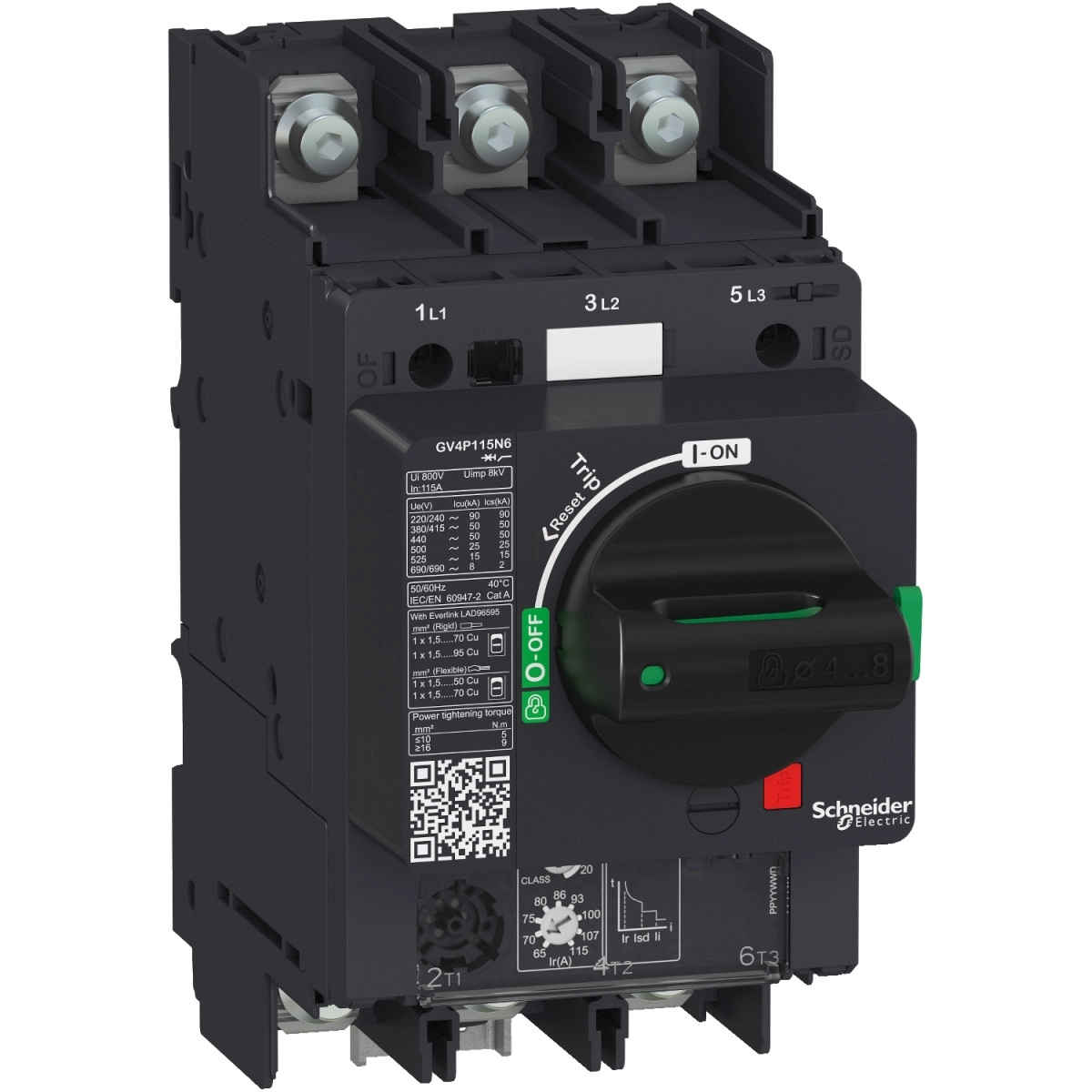

A Schneider Electric TeSys GV4P80B6 motorvédő kapcsoló a TeSys GV4 termékcsalád része, amely a TeSys Deca sorozathoz tartozik. Ez a 3 pólusú, 80 amper névleges áramerősségű motorvédő megszakító egyesíti a megszakító és a túlterhelés-relé funkcióját egy készülékben, és kiváló megoldást nyújt a motorok védelmére különböző ipari alkalmazásokban.
A GV4P80B6 termikus-mágneses motorvédő különlegessége a 25 kA-es megszakítóképesség 380-415 V AC feszültségen, ami kimagasló védelmet biztosít a rövidzárlati áramokkal szemben. A készülék forgófogantyús kezelőfelülettel rendelkezik, ami intuitív és biztonságos működtetést tesz lehetővé. A kapcsolókészülék 80 A névleges árammal és 1360 A mágneses kioldóárammal rendelkezik, ami megfelelő védelmet biztosít a motorok számára túlterhelés és rövidzárlat esetén is. Az eszköz 690 V AC névleges üzemi feszültségen működtethető, és 800 V AC szigetelési feszültséggel, valamint 8 kV lökőfeszültség-állósággal rendelkezik.
A motorvédő teljesítmény tartománya rendkívül széles, ami sokoldalú alkalmazhatóságot biztosít. A készülék alkalmas 22-55 kW teljesítményű motorok védelmére, a konkrét feszültségtartománytól függően. A TeSys GV4P80B6 fázisaszimmetria-érzékeléssel is rendelkezik az IEC 60947-4-1 szabványnak megfelelően, ami különösen fontos a háromfázisú motorok védelme szempontjából. A készülék mechanikai tartóssága 40.000 ciklus, míg az elektromos élettartam AC-3 kategóriában 7.000-14.000 ciklus között mozog a terheléstől függően. A maximális kapcsolási frekvencia 25 ciklus/óra, és a megszakító folyamatos működésre alkalmas az IEC 60947-4-1 szabvány szerint. A csatlakozás gyűrűs kábelsaruk segítségével történik, amelyekhez 9 Nm nyomatékkal kell rögzíteni a 16-95 mm² keresztmetszetű kábeleket, illetve 5 Nm nyomatékkal az 1,5-10 mm² keresztmetszetű kábeleket.
A Schneider Electric TeSys GV4P80B6 motorvédő méretei kompaktak: 155 mm magasság, 81 mm szélesség és 165 mm mélység, ami megkönnyíti a beépítést a kapcsolószekrényekbe. A készülék szigetelési képességgel is rendelkezik az IEC 60947-1 szabványnak megfelelően, ami lehetővé teszi a biztonságos karbantartást. Az eszköz szürke (RAL 7016) színű burkolattal rendelkezik, IP40 védettséggel az IEC 60529 szerint, és IK07 ütésállósággal az IEC 62262 szerint. A motorvédő -25°C és +70°C közötti üzemi hőmérsékleten használható, és akár 5000 méteres tengerszint feletti magasságon is telepíthető. A GV4P80B6 számos nemzetközi szabványnak megfelel, többek között az IEC, UL, CSA, CCC, EAC, ATEX és EU-RO MR tanúsítványokkal rendelkezik, így világszerte alkalmazható különböző ipari környezetekben.
Schneider Electric TeSys - GV4P80B6 - GV4P motorvédő termikus - mágneses 80A 25kA kengyeles csavaros műszaki adatok
Általános jellemzők
Terméktípus: TeSys GV4
Termékcsalád: TeSys Deca
Eszköz rövid neve: GV4P
Termék neve: TeSys GV4
Eszköz típusa: Motorvédő kapcsoló
Alkalmazás: Motorvédelem
Kioldó technológia: Termikus-mágneses, Elektronikus
Műszaki jellemzők
Pólusok leírása: 3P
Felhasználási kategória: Category A az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Üzemeltetési pozíció: Bármely pozíció
Motorteljesítmény: 37 kW (400...415 V AC 50/60 Hz), 45 kW (500 V AC 50/60 Hz), 22 kW (400...415 V AC 50/60 Hz), 30 kW (500 V AC 50/60 Hz), 37 kW (660...690 V AC 50/60 Hz), 45 kW (660...690 V AC 50/60 Hz), 55 kW (660...690 V AC 50/60 Hz), 30 kW (400...415 V AC 50/60 Hz), 37 kW (500 V AC 50/60 Hz)
Megszakítóképesség: 50 kA Icu (220...240 V AC 50/60 Hz), 25 kA Icu (380...415 V AC 50/60 Hz), 20 kA Icu (440 V AC 50/60 Hz), 10 kA Icu (500 V AC 50/60 Hz)
Vezérlési mód: Forgófogantyú
Névleges áram [In]: 80 A
Mágneses kioldóáram: 1360 A
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Hagyományos szabad levegőn termikus áram [Ith]: 115 A
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Teljesítménydisszipáció pólusonként: 4.6 W
Mechanikai jellemzők
Mechanikai tartósság: 40000 ciklus
Elektromos tartósság: 14000 ciklus (AC-3, 440 V, In/2), 7000 ciklus (AC-3, 440 V, In)
Maximum működési gyakoriság: 25 ciklus/óra
Névleges üzemmód: Folyamatos
Csatlakozási osztás: 27 mm osztók nélkül, 35 mm osztókkal
Csatlakozás: Gyűrűs kábelsaruk
Meghúzási nyomaték: 9 N.m (16...95 mm² kábel), 5 N.m (1.5...10 mm² kábel)
Mechanikai robusztusság: Rezgés: +/- 1 mm 2...13.2 Hz, Rezgés: 0.7 gn 13.2...100 Hz, Ütés: 15 gn 11 ms
Fáziskiesés-érzékenység: Igen
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 165 mm
Szín: Szürke (RAL 7016)
Szigetelési alkalmasság: Igen
Környezeti jellemzők
Szabványok: CSA C22.2 No 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
Klimatikus ellenállóképesség: IACS E10 szerint
IK védettségi fokozat: IK07
Szennyezettségi fokozat: 3
IP védettségi fokozat: IP40
Tárolási hőmérséklet: -50…85 °C
Tűzállóság: 960 °C
Üzemeltetési magasság: 5000 m
Üzemi hőmérséklet: -25…70 °C
