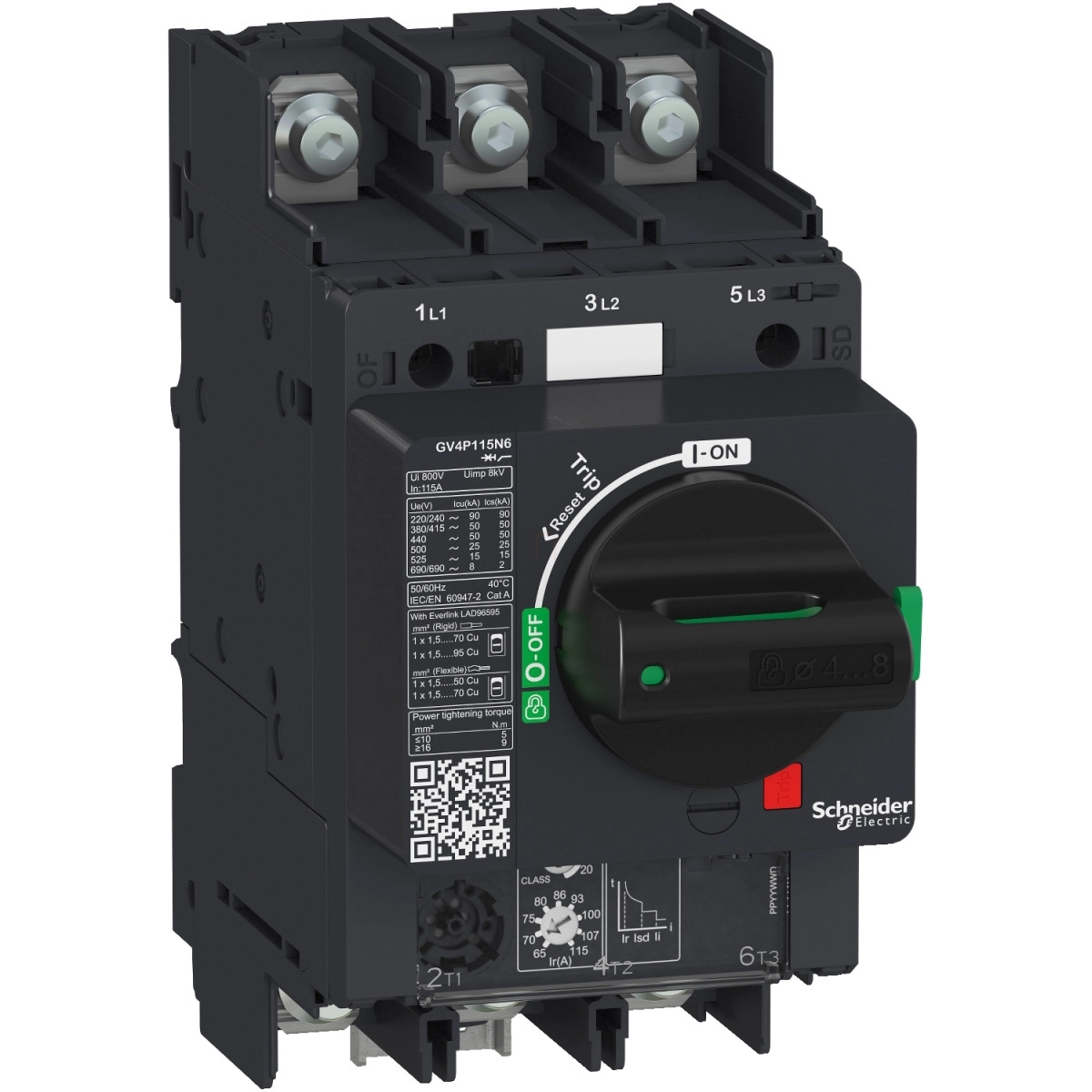

A Schneider Electric TeSys GV4 termékcsaládba tartozó GV4P12N6 egy kompakt, 3 pólusú motor védőkapcsoló, amely kiváló megoldást nyújt az ipari motorvédelmi alkalmazásokban. Ez a 12,5 A névleges áramú készülék egyesíti egy megszakító és egy túlterhelésvédelem funkcióit egyetlen eszközben, így optimalizálva a helyigényt és egyszerűsítve a telepítést.
A GV4P12N6 motor védőkapcsoló kombinált termikus-mágneses kioldó technológiával rendelkezik, amely kettős védelmet biztosít. A termikus védelem a túlterheléseket figyeli, míg a mágneses kioldó a rövidzárlatokkal szemben nyújt azonnali védelmet. A mágneses kioldási áram 212 A, ami a névleges áram 17-szerese. A készülék 50 kA megszakítóképességgel rendelkezik 380-415 V AC hálózaton, ami kimagasló rövidzárlati védelmet biztosít ipari környezetben. Emellett különböző feszültségszinteken is magas megszakítóképességgel bír: 100 kA 220-240 V AC-n, és akár 8 kA a magasabb, 660-690 V AC tartományban.
A TeSys GV4P12N6 sokoldalú motortáplálási lehetőségeket kínál különböző teljesítményszinteken és feszültségeken: 400-415 V AC hálózaton 3-5,5 kW teljesítményű, 500 V AC-n 3-5,5 kW, míg 660-690 V AC feszültségen 5,5-9 kW motorteljesítményre optimalizált. A készülék AC-3 kategóriába tartozik az IEC 60947-4-1 szabvány szerint, ami kifejezetten indukciós motorok kapcsolására és vezérlésére alkalmas. A rotációs működtetésű kapcsoló egyszerű és biztonságos kezelést tesz lehetővé, míg a lugs-ring csatlakozási technológia megbízható elektromos érintkezést biztosít. A csatlakozókapcsok meghúzási nyomatéka 9 Nm a 16-95 mm² keresztmetszetű kábelek esetén, és 5 Nm az 1,5-10 mm² mérettartományban.
A készülék mechanikai és villamos tartóssága egyaránt kiemelkedő, 40.000 kapcsolási ciklust garantálva. Az IP40 védettségi fokozat megfelelő védelmet nyújt a por és egyéb szennyeződések ellen, míg az IK07 besorolás a mechanikai ütésállóságot biztosítja. A készülék széleskörű hőmérsékleti tartományban (-25...+70 °C) használható, és akár 5000 m tengerszint feletti magasságban is telepíthető. Az eszköz méreteire vonatkozóan a magassága 155 mm, szélessége 81 mm, mélysége pedig 165 mm. A fáziskimaradás érzékelési funkcióval is rendelkezik, ami kritikus fontosságú a motorok aszimmetrikus terheléssel szembeni védelmében. A Schneider Electric TeSys GV4P12N6 motor védőkapcsoló számos nemzetközi tanúsítvánnyal rendelkezik, többek között IEC, UL, CSA, CCC, EAC, ATEX és EU-RO MR minősítésekkel, ami igazolja a termék magas minőségét és megfelelőségét a legszigorúbb biztonsági előírásoknak.
Schneider Electric TeSys - GV4P12N6 - GV4P motorvédő termikus - mágneses 12.5A 50kA kengyeles csavaros műszaki adatok
Termék alapadatok
Termékcsalád: TeSys GV4
Terméksorozat: TeSys Deca
Rövid terméknév: GV4P
Terméktípus: Motor védőkapcsoló
Alkalmazás: Motorvédelem
Kioldó technológia: Elektronikus és termikus-mágneses
Műszaki jellemzők
Pólusok száma: 3P
Felhasználási kategória: A kategória (IEC 60947-2 szerint), AC-3 (IEC 60947-4-1 szerint)
Beépítési helyzet: Bármilyen
Névleges áram [In]: 12,5 A
Mágneses kioldási áram: 212 A
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Szigetelési feszültség [Ui]: 800 V AC 50/60 Hz (IEC 60947-2 szerint)
Konvencionális szabad levegőben termikus áram [Ith]: 115 A (IEC 60947-4-1 szerint)
Lökőfeszültség-állóság [Uimp]: 8 kV (IEC 60947-2 szerint)
Teljesítmény disszipáció pólusonként: 4,6 W
Megszakítóképesség
100 kA Icu 220-240 V AC 50/60 Hz (IEC 60947-2 szerint)
50 kA Icu 380-415 V AC 50/60 Hz (IEC 60947-2 szerint)
50 kA Icu 440 V AC 50/60 Hz (IEC 60947-2 szerint)
25 kA Icu 500 V AC 50/60 Hz (IEC 60947-2 szerint)
15 kA Icu 525 V AC 50/60 Hz (IEC 60947-2 szerint)
8 kA Icu 660-690 V AC 50/60 Hz (IEC 60947-2 szerint)
65 kA 208Y/120 V AC 50/60 Hz (UL 60947 szerint)
65 kA 240 V AC 50/60 Hz (UL 60947 szerint)
35 kA 480Y/277 V AC 50/60 Hz (UL 60947 szerint)
18 kA 600Y/347 V AC 50/60 Hz (UL 60947 szerint)
Motorvédelmi jellemzők
Motorteljesítmény: 3 kW 400-415 V AC 50/60 Hz
Motorteljesítmény: 3 kW 500 V AC 50/60 Hz
Motorteljesítmény: 4 kW 400-415 V AC 50/60 Hz
Motorteljesítmény: 4 kW 500 V AC 50/60 Hz
Motorteljesítmény: 5,5 kW 400-415 V AC 50/60 Hz
Motorteljesítmény: 5,5 kW 500 V AC 50/60 Hz
Motorteljesítmény: 5,5 kW 660-690 V AC 50/60 Hz
Motorteljesítmény: 7,5 kW 500 V AC 50/60 Hz
Motorteljesítmény: 7,5 kW 660-690 V AC 50/60 Hz
Motorteljesítmény: 9 kW 660-690 V AC 50/60 Hz
Motorteljesítmény: 11 kW 660-690 V AC 50/60 Hz
Fáziskimaradás-érzékenység: Igen (IEC 60947-4-1 szerint)
Mechanikai jellemzők
Mechanikai élettartam: 40000 ciklus
Villamos élettartam: 40000 ciklus AC-3 kategóriában 440 V In/2 áram esetén
Villamos élettartam: 40000 ciklus AC-3 kategóriában 440 V In áram esetén
Maximális kapcsolási gyakoriság: 25 kapcsolás/óra
Működtetés módja: Forgófogantyú
Csatlakozási távolság: 27 mm távtartó nélkül, 35 mm távtartóval
Csatlakozás típusa: Kengyeles csatlakozó
Meghúzási nyomaték: 9 Nm 16-95 mm² vezetékhez, 5 Nm 1,5-10 mm² vezetékhez
Mechanikai robusztusság: Rezgésállóság: ± 1 mm 2-13,2 Hz (IEC 60068-2-6 szerint)
Mechanikai robusztusság: Rezgésállóság: 0,7 gn 13,2-100 Hz (IEC 60068-2-6 szerint)
Mechanikai robusztusság: Ütésállóság: 15 gn 11 ms (IEC 60068-2-27 szerint)
Környezeti jellemzők
IP védettség: IP40 (IEC 60529 szerint)
IK védettség: IK07 (IEC 62262 szerint)
Szennyezettségi fokozat: 3
Tárolási hőmérséklettartomány: -50...+85 °C
Üzemi hőmérséklettartomány: -25...+70 °C
Üzemeltetési magasság: 5000 m
Tűzállóság: 960 °C (IEC 60695-2-11 szerint)
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Tanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
Klimatikus ellenállóképesség: IACS E10 szerint
Fizikai jellemzők
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 165 mm
Nettó tömeg: 1,6 kg
Szín: Szürke (RAL 7016)
Szigetelési alkalmasság: Igen (IEC 60947-1 szerint)
