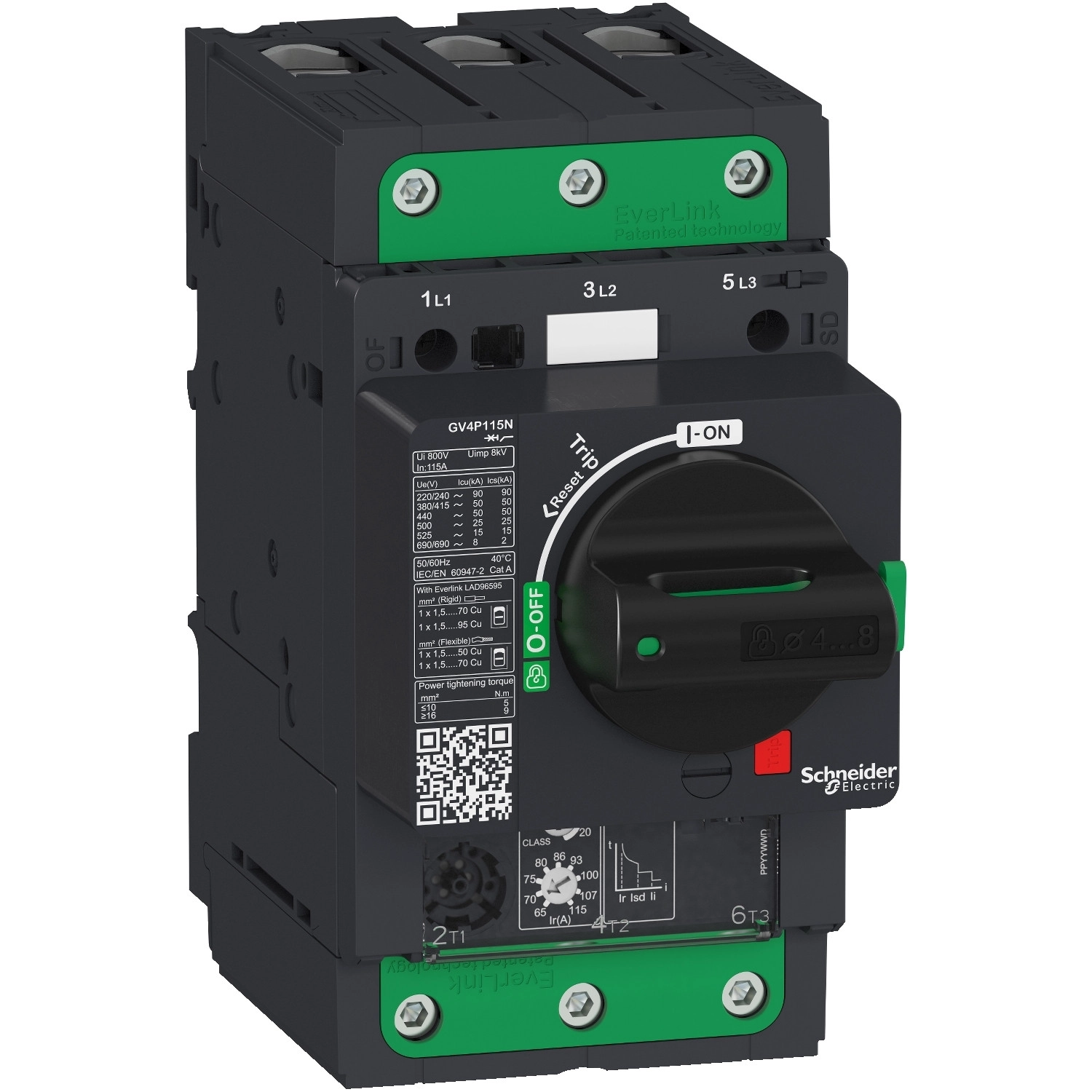

A Schneider Electric TeSys GV4P115S motoros áramköri megszakító egy kiváló minőségű, kompakt kialakítású védelmi eszköz, amely hatékony védelmet biztosít a motorok számára túlterhelés és rövidzárlat esetén. A TeSys GV4 termékcsalád részeként, a TeSys Deca sorozatba tartozó megszakító ötvözi a hagyományos megszakító és a túlterhelés-védelmi relé funkciókat egyetlen készülékben, maximális biztonságot és üzembiztonságot nyújtva az ipari alkalmazásokhoz.
A GV4P115S egy 3 pólusú megszakító, amely 115A névleges árammal rendelkezik és lenyűgöző 100 kA megszakítóképességgel büszkélkedhet 380-415V AC feszültségen. Termikus-mágneses kioldóegysége rendkívül pontos védelmet biztosít, ahol a mágneses kioldási áram 1955A. A készülék több motorteljesítmény-tartományban is alkalmazható: 37kW, 45kW és 55kW 400-415V AC esetén, valamint 45kW, 55kW és 75kW 500V AC feszültségnél, továbbá 75kW, 90kW és 110kW a 660-690V AC tartományban. A megszakító legfeljebb 690V AC üzemi feszültségig használható, és 800V szigetelési feszültséggel rendelkezik az IEC 60947-2 szabványnak megfelelően.
A Schneider Electric TeSys GV4P115S az innovatív EverLink technológiával ellátott csatlakozókapcsokkal rendelkezik, amelyek biztosítják a stabil és megbízható elektromos kapcsolatot hosszú időn keresztül. A csatlakozókapcsok felül 1,5-70 mm² tömör és 1,5-50 mm² rugalmas kábelekhez, alul pedig 2,5-95 mm² tömör és 2,5-70 mm² rugalmas kábelekhez használhatók. A meghúzási nyomaték 9 Nm a 16-95 mm² kábelekhez és 5 Nm az 1,5-10 mm² kábelekhez. A forgófogantyús kezelőszerv könnyű és biztonságos működtetést tesz lehetővé, bármilyen beépítési helyzetben.
A GV4P115S kiemelkedő mechanikai és elektromos tartóssággal rendelkezik: 40 000 mechanikai és akár 10 000 elektromos működési ciklust biztosít az AC-3 kategória szerint 440V esetén névleges áram felénél. A készülék IP40 védettségi szinttel rendelkezik, és -25°C és +70°C közötti környezeti hőmérsékleten üzemeltethető. A megszakító méretei kompaktak: 155 mm magasság, 81 mm szélesség és 165 mm mélység, nettó súlya mindössze 1,6 kg. Megfelel számos nemzetközi szabványnak, többek között CSA, UL, IEC, CCC, EAC és ATEX tanúsításokkal rendelkezik, így világszerte alkalmazható különböző ipari környezetben.
Schneider Electric TeSys - GV4P115S - GV4P motorvédő termikus - mágneses 115A 100kA EverLink műszaki adatok
Főbb jellemzők
Terméktípus: TeSys GV4
Termékcsalád: TeSys Deca
Készülék rövid neve: GV4P
Termék megnevezése: TeSys GV4
Termék vagy alkatrész típusa: Motorvédő áramköri megszakító
Készülék alkalmazása: Motorvédelem
Kioldóegység technológia: Elektronikus, Termikus-mágneses
Kiegészítő információk
Pólusok leírása: 3P
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Üzemeltetési helyzet: Bármely pozíció
Motorteljesítmény:
- 37 kW 400...415 V AC 50/60 Hz
- 45 kW 400...415 V AC 50/60 Hz
- 55 kW 400...415 V AC 50/60 Hz
- 45 kW 500 V AC 50/60 Hz
- 55 kW 500 V AC 50/60 Hz
- 75 kW 500 V AC 50/60 Hz
- 75 kW 660...690 V AC 50/60 Hz
- 90 kW 660...690 V AC 50/60 Hz
- 110 kW 660...690 V AC 50/60 Hz
Megszakítóképesség:
- 120 kA Icu 220...240 V AC 50/60 Hz az IEC 60947-2 szerint
- 100 kA Icu 380...415 V AC 50/60 Hz az IEC 60947-2 szerint
- 70 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
- 30 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
- 18 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
- 10 kA Icu 660...690 V AC 50/60 Hz az IEC 60947-2 szerint
- 100 kA 208Y/120 V AC 50/60 Hz az UL 60947 szerint
- 100 kA 240 V AC 50/60 Hz az UL 60947 szerint
- 65 kA 480Y/277 V AC 50/60 Hz az UL 60947 szerint
- 25 kA 600Y/347 V AC 50/60 Hz az UL 60947 szerint
Vezérlés típusa: Forgófogantyú
Névleges áram [In]: 115 A
Mágneses kioldási áram: 1955 A
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Hagyományos szabad levegőáramlású termikus áram [Ith]: 115 A az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Teljesítmény-disszipáció pólusonként: 4,6 W
Mechanikai adatok
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 10000 ciklus AC-3 esetén 440 V In/2 értéken, 5000 ciklus AC-3 esetén 440 V In értéken
Maximális működtetési gyakoriság: 25 ciklus/óra
Névleges üzemidő: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások - kapcsok:
- EverLink BTR csavar csatlakozók (felül) 1 kábel(ek) 1,5...70 mm² - tömör
- EverLink BTR csavar csatlakozók (felül) 1 kábel(ek) 1,5...50 mm² - rugalmas
- EverLink BTR csavar csatlakozók (alul) 1 kábel(ek) 2,5...95 mm² - tömör
- EverLink BTR csavar csatlakozók (alul) 1 kábel(ek) 2,5...70 mm² - rugalmas
Meghúzási nyomaték:
- 9 N.m kábel 16...95 mm²
- 5 N.m kábel 1,5...10 mm²
Fizikai paraméterek
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 165 mm
Nettó súly: 1,6 kg
Szín: Szürke (RAL 7016)
Szigetelésre való alkalmasság: Igen az IEC 60947-1 szerint
Környezeti paraméterek
Szabványok: CSA C22.2 No 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Termék tanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
Mechanikai robosztusság:
- Rezgések: +/- 1 mm 2...13,2 Hz az IEC 60068-2-6 szerint
- Rezgések: 0,7 gn 13,2...100 Hz az IEC 60068-2-6 szerint
- Ütések: 15 gn 11 ms az IEC 60068-2-27 szerint
Fázishiba-érzékenység: Igen az IEC 60947-4-1 szerint
Klimatikus állóság: IACS E10 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Szennyezettségi fok: 3
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti levegő hőmérséklet tároláshoz: -50...85 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemeltetési magasság: 5000 m
Környezeti levegő hőmérséklet működéshez: -25...70 °C
