A Schneider Electric TeSys GV4 termékcsaládjához tartozó GV4P115N6 típusú, 3-pólusú motorvédő megszakító kiváló megoldást kínál az ipari motorok védelmére. A TeSys GV4 sorozatot kifejezetten olyan alkalmazásokhoz fejlesztették ki, ahol a megbízhatóság, a pontos motorvédelem és a robusztus kivitel alapvető követelmény. Ez a 115 amperes névleges áramú termikus-mágneses motorvédő megszakító tökéletes választás a közepes és nagy teljesítményű motorok védelméhez.
A GV4P115N6 motorvédő megszakító különleges jellemzője az elektronikus és termikus-mágneses kioldási technológia kombinációja, ami rendkívül pontos védelmet biztosít. Az eszköz 50 kA megszakítóképességgel rendelkezik 380-415V AC 50/60 Hz hálózatokon, ami garantálja a biztonságos működést még magas rövidzárlati áramok esetén is. A mágneses kioldási áramerősség 1955A, ami a motor indítási áramlökéseinek megfelelő toleranciát biztosít, miközben hatékony védelmet nyújt a rövidzárlatok ellen. A rotációs működtető kar segítségével könnyen kezelhető, emellett lehetővé teszi a berendezés biztonságos leválasztását karbantartás vagy szervizelés idejére, mivel megfelel az IEC 60947-1 szerinti leválasztási (szigetelési) követelményeknek.
A GV4P115N6 különböző motorteljesítményekhez alkalmazható, például 37 kW, 45 kW és 55 kW teljesítményű motorokhoz 400-415V AC hálózaton, illetve akár 110 kW-os motorokhoz 660-690V AC hálózaton. A megszakító 3P (három pólus) kivitelben készül, és számos felszerelési lehetőséget kínál. A csatlakozás kengyeles sorkapcsokkal történik, amelyekhez a meghúzási nyomaték 9 Nm a 16-95 mm² keresztmetszetű kábelek esetén, illetve 5 Nm az 1,5-10 mm² kábelekhez. A termék IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint, így megfelelően védett a szilárd idegen testek behatolása ellen. A készülék működési hőmérséklettartománya rendkívül széles, -25°C és +70°C között, ami lehetővé teszi a változatos környezeti feltételek közötti alkalmazást.
A TeSys GV4P115N6 motorvédő megszakító kiemelkedő mechanikai és elektromos tartóssággal büszkélkedhet - mechanikai élettartama 40000 kapcsolási ciklus, míg elektromos élettartama 10000 ciklus AC-3 kategóriában 440V In/2 terhelésnél, illetve 5000 ciklus AC-3 kategóriában 440V In terhelésnél. A termék megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-4-1, EN/IEC 60947-2, CSA C22.2 No 60947-4-1 és UL 60947-4-1 előírásoknak, valamint rendelkezik IEC, UL, CSA, CCC, EAC, ATEX és EU-RO MR tanúsítványokkal, ami biztosítja a globális alkalmazhatóságot. A termék méretei kompaktak: 155 mm magas, 81 mm széles és 165 mm mély, így könnyen beilleszthető a kapcsolószekrényekbe. A Schneider Electric TeSys GV4P115N6 motorvédő megszakító a professzionális villamos szakemberek kiváló választása lehet, amikor magas minőségű, megbízható és hatékony motorvédelmi megoldást keresnek.

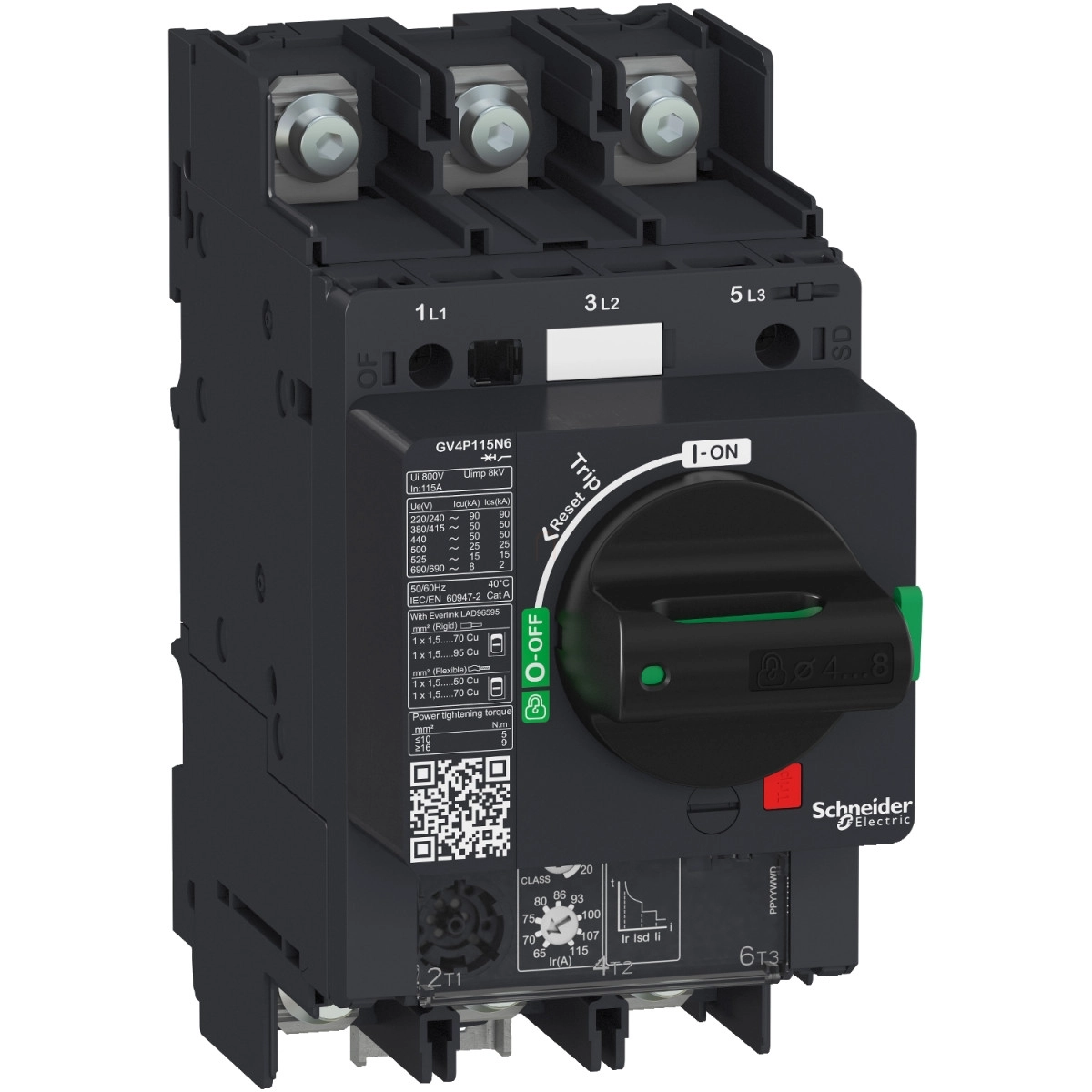

Schneider Electric TeSys - GV4P115N6 - GV4P motorvédő termikus - mágneses 115A 50kA kengyeles csavaros műszaki adatok
Fő jellemzők
Terméktípus: TeSys GV4
Terméksorozat: TeSys Deca
Eszköz rövid neve: GV4P
Terméknév: TeSys GV4
Termék vagy alkatrész típusa: Motorvédő megszakító
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológiája: Elektronikus, Termikus-mágneses
Kiegészítő jellemzők
Pólusok leírása: 3P
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Üzemi helyzet: Bármely pozíció
Motorteljesítmény kW:
37 kW 400...415 V AC 50/60 Hz
45 kW 400...415 V AC 50/60 Hz
55 kW 400...415 V AC 50/60 Hz
45 kW 500 V AC 50/60 Hz
55 kW 500 V AC 50/60 Hz
75 kW 500 V AC 50/60 Hz
75 kW 660...690 V AC 50/60 Hz
90 kW 660...690 V AC 50/60 Hz
110 kW 660...690 V AC 50/60 Hz
Megszakítóképesség:
100 kA Icu 220...240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 380...415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
15 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
65 kA 208Y/120 V AC 50/60 Hz esetén az UL 60947 szerint
65 kA 240 V AC 50/60 Hz esetén az UL 60947 szerint
35 kA 480Y/277 V AC 50/60 Hz esetén az UL 60947 szerint
8 kA Icu 660...690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
25 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
18 kA 600Y/347 V AC 50/60 Hz esetén az UL 60947 szerint
Vezérlés típusa: Forgó fogantyú
[In] névleges áram: 115 A
Mágneses kioldási áram: 1955 A
[Ue] névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
[Ui] névleges szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
[Ith] hagyományos szabad levegőben mért hőáram: 115 A az IEC 60947-4-1 szerint
[Uimp] névleges impulzusfeszültség: 8 kV az IEC 60947-2 szerint
Teljesítményhasználat pólusonként: 4,6 W
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam:
10000 ciklus AC-3 esetén 440 V In/2
5000 ciklus AC-3 esetén 440 V In
Maximális működési gyakoriság: 25 ciklus/óra
Névleges terhelhetőség: Folyamatos az IEC 60947-4-1 szerint
Csatlakozási távolság:
27 mm távtartók nélkül
35 mm távtartókkal
Csatlakozások - kapcsok: Kengyeles csatlakozók
Meghúzási nyomaték:
9 N.m 16...95 mm² kábelhez
5 N.m 1,5...10 mm² kábelhez
Mechanikai robusztusság:
Rezgések: +/- 1 mm 2...13,2 Hz az IEC 60068-2-6 szerint
Rezgések: 0,7 gn 13,2...100 Hz az IEC 60068-2-6 szerint
Ütések: 15 gn 11 ms az IEC 60068-2-27 szerint
Fáziskimaradás érzékenység: Igen, az IEC 60947-4-1 szerint
Fizikai jellemzők
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 165 mm
Szín: Szürke (RAL 7016)
Alkalmasság leválasztásra: Igen, az IEC 60947-1 szerint
Környezeti jellemzők
Szabványok:
CSA C22.2 No 60947-4-1
UL 60947-4-1
EN/IEC 60947-4-1
EN/IEC 60947-2
Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
Klimatikus ellenállás: Megfelel az IACS E10 szabványnak
IK védelmi fokozat: IK07 az IEC 62262 szerint
Szennyezési fokozat: 3
IP védelmi fokozat: IP40 az IEC 60529 szerint
Tárolási környezeti hőmérséklet: -50...85 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi magasság: 5000 m
Üzemi környezeti hőmérséklet: -25...70 °C
