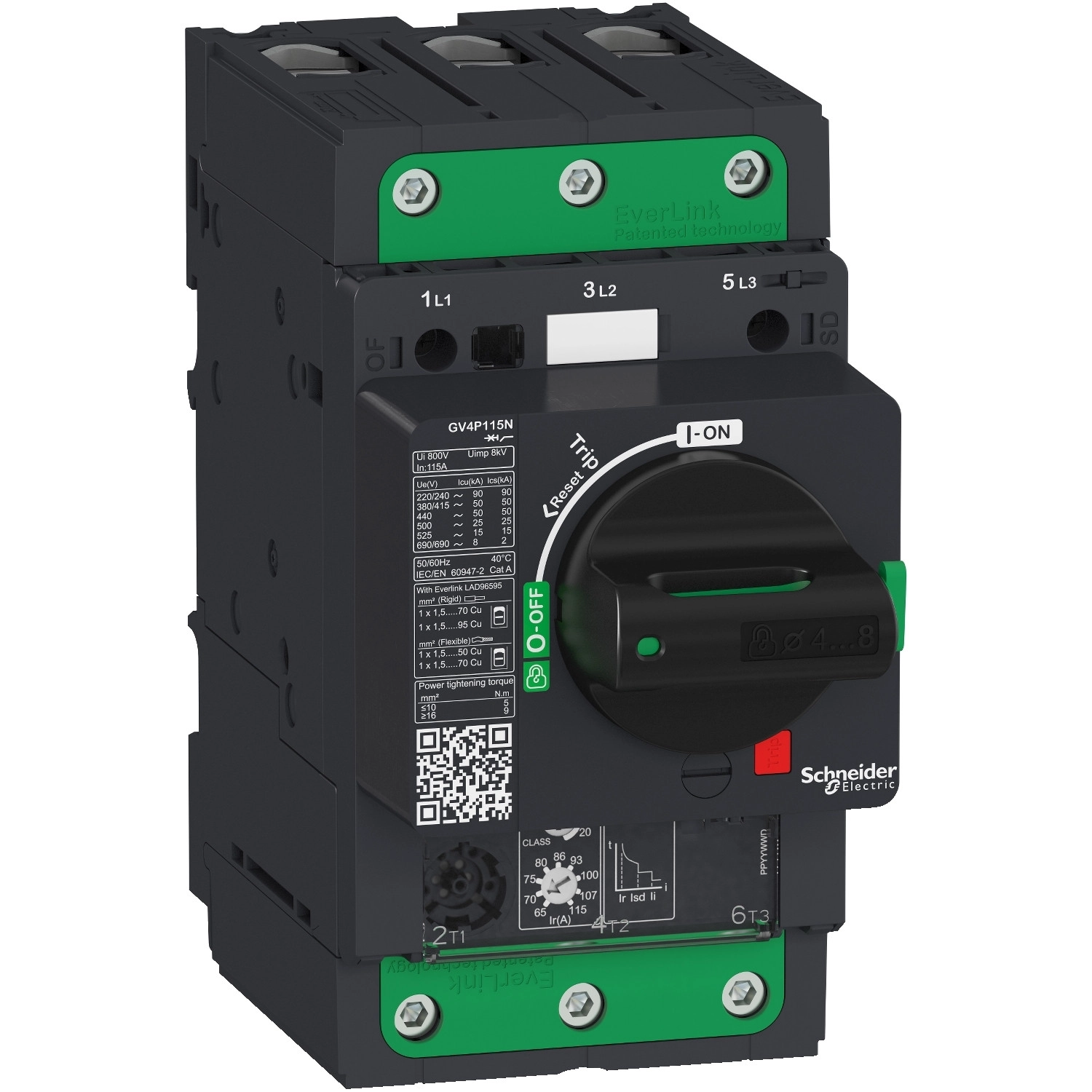

Schneider Electric TeSys - GV4P115N - GV4P motorvédő termikus - mágneses 115A 50kA EverLink
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A GV4P115N megszakító egyesíti a túláramvédelem és a rövidzárlati védelem funkcióit egyetlen kompakt készülékben. Az elektronikus és thermal-mágneses trip egységgel rendelkező készülék pontos motorvédelmet biztosít, gyorsan reagálva a veszélyes üzemállapotokra. A készülék 50 kA megszakítóképességgel rendelkezik 380-415V AC feszültségen, ami kimagasló védelmet jelent még jelentős rövidzárlati áramok esetén is. A GV4P115N rotary (forgatógombos) működtetéssel rendelkezik, ami egyszerű és biztonságos kezelést tesz lehetővé, akár kapcsolószekrénybe szerelve is.
Az Everlink csatlakozási technológia a Schneider Electric szabadalmaztatott megoldása, amely kúszáskompenzáló tulajdonsággal rendelkezik, így hosszú távon is megbízható, alacsony ellenállású kapcsolatot biztosít. A készüléken található EverLink BTR csavaros csatlakozók lehetővé teszik tömör vezetékek esetén 1,5-70 mm² (felső) és 2,5-95 mm² (alsó), hajlékony vezetékek esetén pedig 1,5-50 mm² (felső) és 2,5-70 mm² (alsó) keresztmetszetű kábelek biztonságos csatlakoztatását. A 9 Nm meghúzási nyomaték (16-95 mm²) és 5 Nm (1,5-10 mm²) megfelelő rögzítést biztosít.
A GV4P115N megszakító alkalmas 37, 45 és 55 kW teljesítményű motorok védelmére 400-415V AC feszültségen, valamint 45, 55 és 75 kW teljesítményű motorok védelmére 500V AC feszültségen, illetve 75, 90 és 110 kW teljesítményű motorok védelmére 660-690V AC hálózatokon. Ez a sokoldalúság jelentősen megkönnyíti a tervezők és kivitelezők munkáját, hiszen egyetlen termékkel különböző teljesítményigényű alkalmazások is lefedhetők.
A TeSys GV4P115N megszakító mechanikai élettertama 40 000 kapcsolási ciklus, elektromos élettartama pedig AC-3 kategóriában 10 000 ciklus fél terhelésnél (In/2), illetve 5 000 ciklus teljes terhelésnél (In) 440V feszültségen, ami hosszú távú, megbízható működést garantál. A maximum 25 kapcsolás/óra üzemi gyakoriság mellett a készülék folyamatos üzemeltetésre alkalmas. Az IP40 védettségi fokozat megfelelő védelmet nyújt a por és az idegen tárgyak ellen.
A megszakító széles környezeti hőmérséklet-tartományban használható: -25°C és +70°C között üzemeltethető, tárolási hőmérséklete pedig -50°C és +85°C közötti. A készülék akár 5000 m tengerszint feletti magasságig is telepíthető, ami különösen hasznos lehet olyan alkalmazásokban, ahol a magassági korlátozások általában problémát jelentenének. A GV4P115N robusztus konstrukciójának köszönhetően ellenáll a vibrációnak (+/- 1 mm 2-13,2 Hz, illetve 0,7 gn 13,2-100 Hz között), valamint a 15 gn, 11 ms időtartamú ütéseknek, ami ipari környezetben fontos szempont.
Schneider Electric TeSys - GV4P115N - GV4P motorvédő termikus - mágneses 115A 50kA EverLink műszaki adatok
Általános jellemzők
Termékcsalád: TeSys GV4
Sorozat: TeSys Deca
Eszköz rövid neve: GV4P
Terméknév: TeSys GV4
Termék vagy komponens típusa: Motorvédő megszakító
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológiája: Elektronikus, Termikus-mágneses
Kiegészítő információk
Pólusok leírása: 3P
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Üzemi pozíció: Bármely pozíció
Motorteljesítmény kW:
37 kW - 400...415 V AC 50/60 Hz
45 kW - 400...415 V AC 50/60 Hz
55 kW - 400...415 V AC 50/60 Hz
45 kW - 500 V AC 50/60 Hz
55 kW - 500 V AC 50/60 Hz
75 kW - 500 V AC 50/60 Hz
75 kW - 660...690 V AC 50/60 Hz
90 kW - 660...690 V AC 50/60 Hz
110 kW - 660...690 V AC 50/60 Hz
Megszakítóképesség
100 kA Icu - 220...240 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA Icu - 380...415 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA Icu - 440 V AC 50/60 Hz az IEC 60947-2 szerint
15 kA Icu - 525 V AC 50/60 Hz az IEC 60947-2 szerint
65 kA - 208Y/120 V AC 50/60 Hz az UL 60947 szerint
65 kA - 240 V AC 50/60 Hz az UL 60947 szerint
35 kA - 480Y/277 V AC 50/60 Hz az UL 60947 szerint
8 kA Icu - 660...690 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA Icu - 500 V AC 50/60 Hz az IEC 60947-2 szerint
18 kA - 600Y/347 V AC 50/60 Hz az UL 60947 szerint
Műszaki jellemzők
Vezérlési mód: Rotary forgófogantyú
[In] névleges áram: 115 A
Mágneses kioldási áram: 1955 A
[Ue] névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
[Ui] névleges szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
[Ith] hagyományos szabad levegőn lévő termikus áram: 115 A az IEC 60947-4-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 8 kV az IEC 60947-2 szerint
Teljesítmény-disszipáció pólusonként: 4,6 W
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 10000 ciklus AC-3 esetén 440 V In/2 értéken, 5000 ciklus AC-3 esetén 440 V In értéken
Maximum üzemi gyakoriság: 25 ciklus/óra
Névleges üzemviszony: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások és bekötés
Csatlakozások - kapcsok:
EverLink BTR csavaros csatlakozók (felül) 1 kábel(ek) 1,5...70 mm² - tömör
EverLink BTR csavaros csatlakozók (felül) 1 kábel(ek) 1,5...50 mm² - hajlékony
EverLink BTR csavaros csatlakozók (alul) 1 kábel(ek) 2,5...95 mm² - tömör
EverLink BTR csavaros csatlakozók (alul) 1 kábel(ek) 2,5...70 mm² - hajlékony
Meghúzási nyomaték: 9 N.m kábel 16...95 mm², 5 N.m kábel 1,5...10 mm²
Mechanikai jellemzők
Mechanikai robusztusság: Rezgések: +/- 1 mm 2...13,2 Hz az IEC 60068-2-6 szerint, Rezgések: 0,7 gn 13,2...100 Hz az IEC 60068-2-6 szerint, Ütések: 15 gn 11 ms az IEC 60068-2-27 szerint
Fáziskimaradás érzékenység: Igen az IEC 60947-4-1 szerint
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 165 mm
Nettó tömeg: 1,6 kg
Szín: Szürke (RAL 7016)
Szigetelési alkalmasság: Igen az IEC 60947-1 szerint
Környezeti jellemzők
Szabványok: CSA C22.2 No 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Termék tanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
Klimatikus ellenállás: megfelel IACS E10
IK védelmi fokozat: IK07 az IEC 62262 szerint
Szennyezettségi fokozat: 3
IP védelmi fokozat: IP40 az IEC 60529 szerint
Környezeti levegő hőmérséklet tároláshoz: -50...85 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemeltetési magasság: 5000 m
Környezeti levegő hőmérséklet működéshez: -25...70 °C
