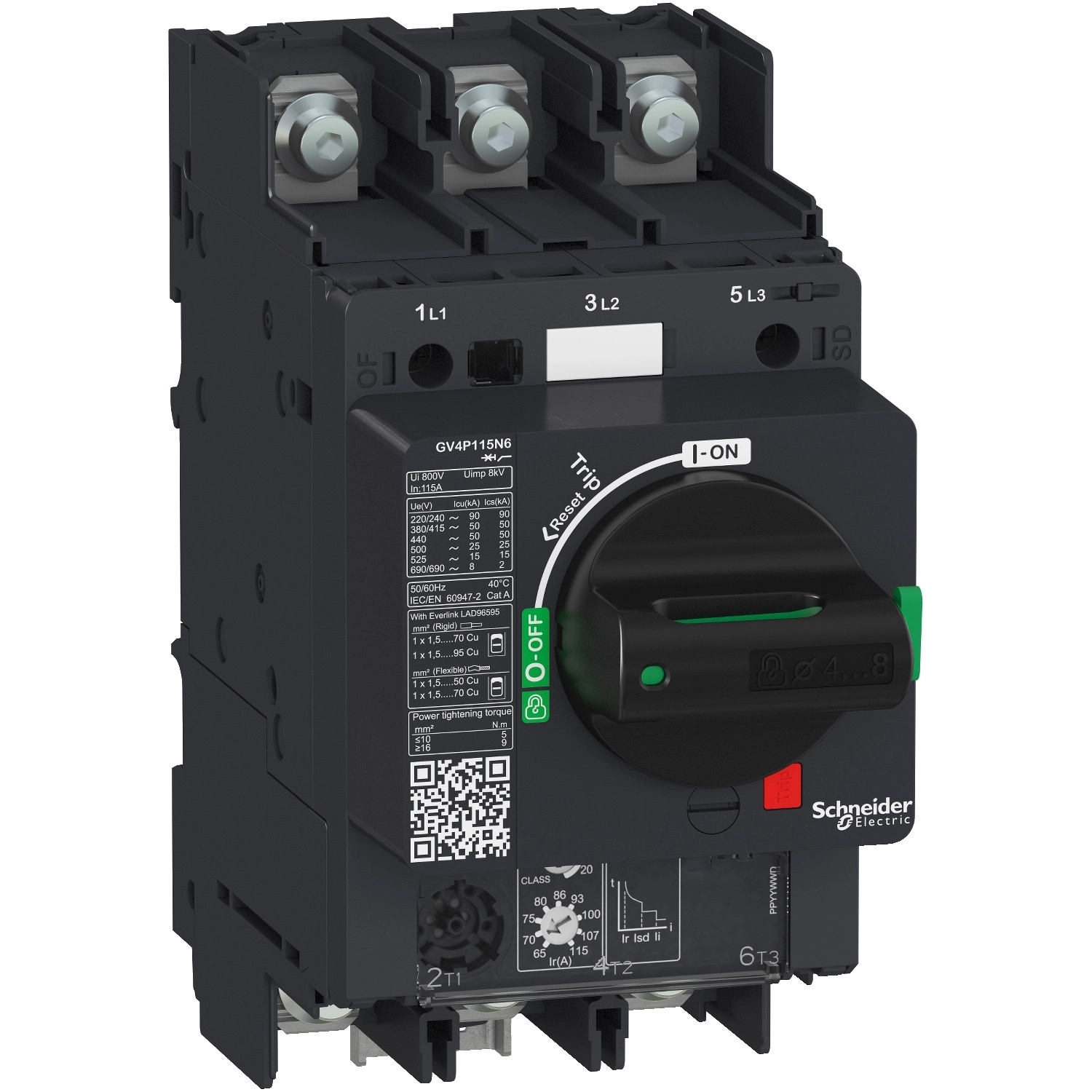

A Schneider Electric TeSys GV4 sorozatú GV4P115B6 motorvédő kapcsoló egy professzionális motorvédelmi megoldás, amely egyesíti a megszakító és a túlterhelésrelé funkcióit egyetlen kompakt készülékben. Ez a 3 pólusú, 115 amper névleges áramú készülék ideális választás nagyobb teljesítményű motorok védelméhez ipari környezetben. A készülék 25 kA megszakítóképességgel rendelkezik 380-415 V AC feszültségen, így hatékonyan véd a rövidzárlati áramokkal szemben is.
A TeSys GV4P115B6 modell termikus-mágneses kioldó technológiát alkalmaz, amely precíz védelmet biztosít mind a túlterhelés, mind a rövidzárlat ellen. A mágneses kioldási áram 1955 A, ami a névleges áram 17-szerese, ezzel azonnali védelmet biztosítva komoly zárlati áramok esetén. A motorvédelmi kapcsoló különösen sokoldalú, hiszen 37 kW-tól egészen 110 kW teljesítményű motorok védelmére alkalmas a különböző üzemi feszültségtartományokban (400-415V, 500V, valamint 660-690V). A szerelhetőség szempontjából is rugalmas, hiszen bármilyen pozícióban felszerelhető.
A TeSys GV4P115B6 kiemelkedő műszaki paraméterekkel rendelkezik: 690V AC üzemi feszültség, 800V szigetelési feszültség, valamint 8 kV lökőfeszültség-állóság. A készülék IP40-es védettséggel rendelkezik, és -25°C és +70°C közötti üzemi hőmérséklettartományban használható. A mechanikai élettartama 40.000 ciklus, míg elektromos élettartama AC-3 kategóriában a névleges áram felénél 10.000, teljes áramnál 5.000 kapcsolás. A maximális működési frekvencia 25 kapcsolás óránként, ami intenzív ipari környezetben is megfelelő. A fáziskiesés-érzékelés funkciónak köszönhetően a motor aszimmetrikus táplálás esetén is védett.
A motorvédő kapcsoló csavaros bekötési rendszerrel van ellátva, ami lehetővé teszi a biztonságos, nagy felületű csatlakozást. A csatlakozók meghúzási nyomatéka 9 Nm a 16-95 mm² keresztmetszetű kábeleknél, illetve 5 Nm az 1,5-10 mm² keresztmetszetű kábeleknél. A készülék forgatókaros működtetésű, ami ergonomikus kezelést tesz lehetővé. A TeSys GV4P115B6 szigetelési célra is alkalmas, ami növeli a telepítési rugalmasságot. Méreteit tekintve a készülék 155 mm magas, 81 mm széles és 165 mm mély, ami kompakt méret az ilyen teljesítménykategóriájú készülékeknél. A GV4P115B6 széles körű tanúsítványokkal rendelkezik (IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR), így világszerte elfogadott és használható különféle ipari alkalmazásokban.
Schneider Electric TeSys - GV4P115B6 - GV4P motorvédő termikus - mágneses 115A 25kA kengyeles csavaros műszaki adatok
Főbb jellemzők
Termékkategória: TeSys GV4
Termékcsalád: TeSys Deca
Eszköz rövid neve: GV4P
Terméknév: TeSys GV4
Eszköz típusa: Motorvédő kapcsoló
Alkalmazás: Motorvédelem
Kioldóegység technológiája: Elektronikus, Termikus-mágneses
Műszaki adatok
Pólusok: 3P
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Működési pozíció: Bármilyen pozíció
Motorteljesítmény: 37 kW - 110 kW (400-690V AC, különböző feszültségszinteken)
Megszakítóképesség: 25 kA Icu 380...415 V AC 50/60 Hz (IEC 60947-2)
Vezérlés típusa: Forgókar
Névleges áramerősség: 115 A
Mágneses kioldási áram: 1955 A
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Konvencionális szabad levegőben termikus áram: 115 A
Névleges lökőfeszültség-állóság: 8 kV
Teljesítményveszteség pólusonként: 4,6 W
Mechanikai jellemzők
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 10000 ciklus fél terhelésnél, 5000 ciklus teljes terhelésnél
Maximális működési frekvencia: 25 ciklus/óra
Névleges üzemmód: Folyamatos
Csatlakozási távolság: 27 mm távtartók nélkül, 35 mm távtartókkal
Csatlakozás: Gyűrűs kábelsaruk
Meghúzási nyomaték: 9 Nm (16-95 mm²), 5 Nm (1,5-10 mm²)
Mechanikai robusztság: Vibrációálló, ütésálló
Fáziskiesés érzékenység: Van
Méretek (Ma x Szé x Mé): 155 mm x 81 mm x 165 mm
Szín: Szürke (RAL 7016)
Szigetelési alkalmasság: Igen
Környezeti jellemzők
Szabványok: CSA C22.2 No 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Minősítések: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
IK védettségi szint: IK07
Szennyezettségi fok: 3
IP védettség: IP40
Tárolási hőmérséklet: -50...85 °C
Üzemi hőmérséklet: -25...70 °C
Tűzállóság: 960 °C
Működési magasság: 5000 m
