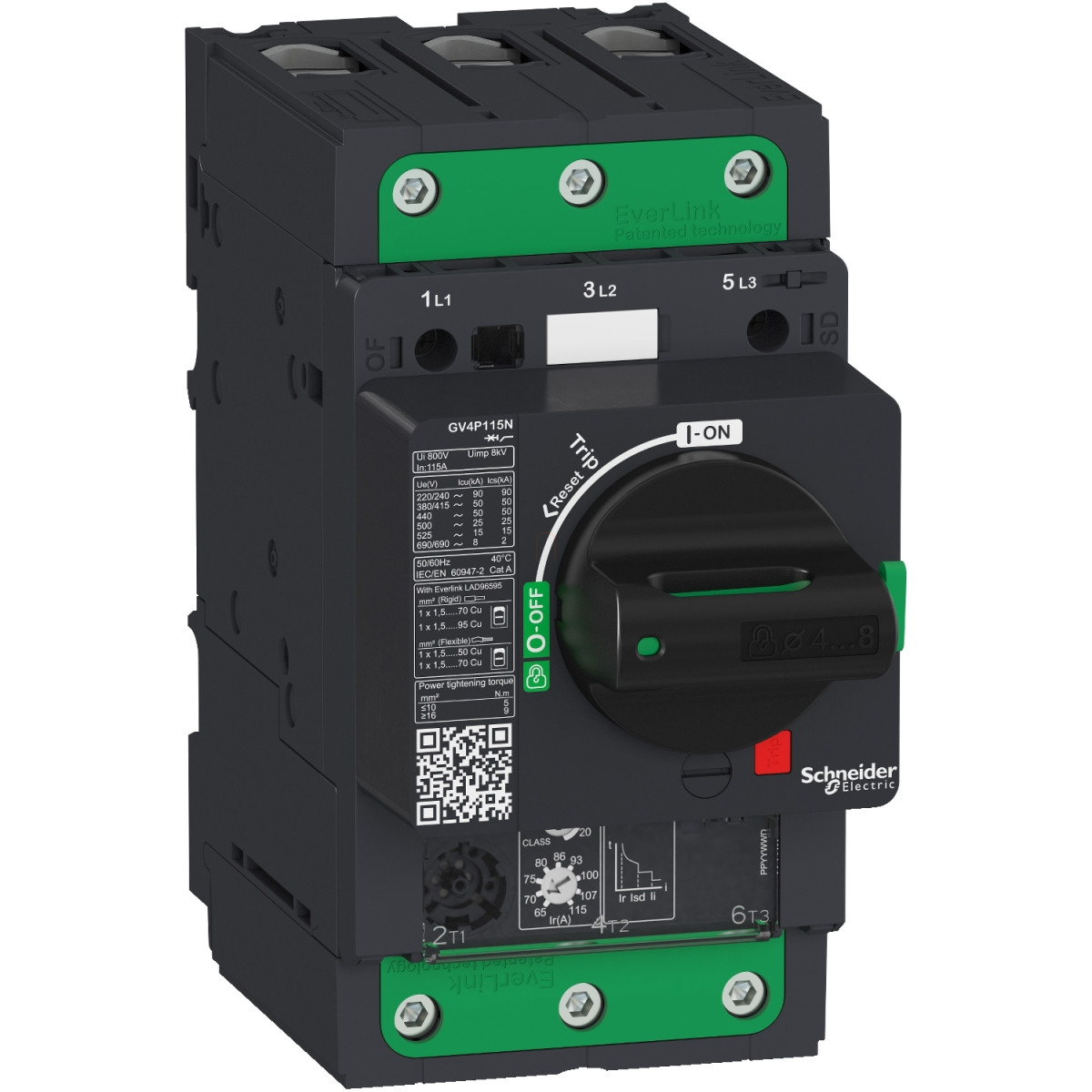

A Schneider Electric TeSys GV4P115B motorvédő kapcsoló egy kiváló teljesítményű, sokoldalúan alkalmazható védelmi eszköz, amely hatékonyan egyesíti a megszakító és a túlterhelés-relé funkcióit egyetlen kompakt készülékben. Ez a 3-pólusú, 115 amper névleges áramerősségű motorvédő megszakító a TeSys GV4 termékcsalád tagjaként a TeSys Deca sorozat részeként kínál fejlett védelmi megoldásokat ipari alkalmazásokhoz.
A GV4P115B termomágneses és elektronikus kioldóegységgel rendelkezik, amely pontos motorvédelmet biztosít különböző üzemi körülmények között. A megszakító 25 kA-es megszakítóképességgel rendelkezik 380-415 V AC feszültségen (50/60 Hz), ami megfelelő biztonságot nyújt még jelentősebb rövidzárlati áramok esetén is. A forgókaros működtetésű kapcsoló bármilyen pozícióban felszerelhető, így rugalmasan illeszthető a különböző vezérlőszekrényekbe és installációs környezetekbe.
Az eszköz széles motorteljesítmény-tartomány védelmére alkalmas: 400-415 V AC hálózaton 37-55 kW, 500 V AC-nél 45-75 kW, míg 660-690 V AC rendszerekben 75-110 kW teljesítményű motorokhoz használható. A mágnesrendszer kioldási áramerőssége 1955 A, míg a túlterhelési védelmet a termikus kioldó biztosítja. A GV4P115B csatlakoztatása az innovatív EverLink BTR csavaros csatlakozókkal történik, amelyek speciális kúszáskompenzáló technológiával rendelkeznek a hosszú távú, megbízható összeköttetés érdekében. A felső csatlakozások 1,5-70 mm² (tömör) vagy 1,5-50 mm² (sodrott) vezetékekhez, míg az alsó csatlakozások 2,5-95 mm² (tömör) vagy 2,5-70 mm² (sodrott) kábelekhez használhatók.
A megszakító kimagasló mechanikai és elektromos tartóssággal rendelkezik: 40.000 mechanikus kapcsolási ciklus, illetve AC-3 kategóriában 440 V-nál 10.000 ciklus (In/2 esetén) vagy 5.000 ciklus (In esetén). A készülék IP40 védettségű a por elleni védelemhez, és kiválóan ellenáll a környezeti hatásoknak -25°C és +70°C közötti működési hőmérsékleten. Méretei kompaktak (magasság: 155 mm, szélesség: 81 mm, mélység: 165 mm), így helytakarékos megoldást jelent a kapcsolószekrényekben. A GV4P115B megfelel számos nemzetközi szabványnak, többek között az IEC 60947-4-1, IEC 60947-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásainak, valamint rendelkezik IEC, UL, CSA, CCC, EAC, ATEX és EU-RO MR tanúsítványokkal, ami garantálja a megbízhatóságát és nemzetközi alkalmazhatóságát.
Schneider Electric TeSys - GV4P115B - GV4P motorvédő termikus - mágneses 115A 25kA EverLink műszaki adatok
Fő jellemzők
Termékcsalád: TeSys GV4
Terméksorozat: TeSys Deca
Eszköz rövid neve: GV4P
Termék neve: TeSys GV4
Termék vagy alkatrész típusa: Motorvédő megszakító
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológia: Termikus-mágneses, Elektronikus
Kiegészítő jellemzők
Pólusok leírása: 3P
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Üzemi pozíció: Bármely pozíció
Motorteljesítmény: 37 kW (400...415 V AC 50/60 Hz), 45 kW (400...415 V AC 50/60 Hz), 55 kW (400...415 V AC 50/60 Hz), 45 kW (500 V AC 50/60 Hz), 55 kW (500 V AC 50/60 Hz), 75 kW (500 V AC 50/60 Hz), 75 kW (660...690 V AC 50/60 Hz), 90 kW (660...690 V AC 50/60 Hz), 110 kW (660...690 V AC 50/60 Hz)
Megszakítóképesség
50 kA Icu 220...240 V AC 50/60 Hz IEC 60947-2 szerint
25 kA Icu 380...415 V AC 50/60 Hz IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz IEC 60947-2 szerint
10 kA Icu 500 V AC 50/60 Hz IEC 60947-2 szerint
35 kA 208Y/120 V AC 50/60 Hz UL 60947 szerint
35 kA 240 V AC 50/60 Hz UL 60947 szerint
18 kA 480Y/277 V AC 50/60 Hz UL 60947 szerint
14 kA 600Y/347 V AC 50/60 Hz UL 60947 szerint
Műszaki adatok
Vezérlés típusa: Forgókar
Névleges áram [In]: 115 A
Mágneses kioldási áram: 1955 A
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz IEC 60947-2 szerint
Konvencionális szabad léghőmérsékleti áram [Ith]: 115 A IEC 60947-4-1 szerint
Névleges impulzus-feszültségállóság [Uimp]: 8 kV IEC 60947-2 szerint
Teljesítményveszteség pólusonként: 4,6 W
Mechanikai jellemzők
Mechanikai tartósság: 40000 ciklus
Elektromos tartósság: 10000 ciklus AC-3 esetén 440 V In/2, 5000 ciklus AC-3 esetén 440 V In
Maximális működési gyakoriság: 25 ciklus/óra
Névleges terhelés: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások
Csatlakozások - kapcsok: EverLink BTR csavaros csatlakozók (felső) 1 kábel(ek) 1,5...70 mm² - tömör, EverLink BTR csavaros csatlakozók (felső) 1 kábel(ek) 1,5...50 mm² - sodrott, EverLink BTR csavaros csatlakozók (alsó) 1 kábel(ek) 2,5...95 mm² - tömör, EverLink BTR csavaros csatlakozók (alsó) 1 kábel(ek) 2,5...70 mm² - sodrott
Meghúzási nyomaték: 9 N.m kábel 16...95 mm², 5 N.m kábel 1,5...10 mm²
Mechanikai robusztusság
Rezgések: +/- 1 mm 2...13,2 Hz IEC 60068-2-6 szerint
Rezgések: 0,7 gn 13,2...100 Hz IEC 60068-2-6 szerint
Ütések: 15 gn 11 ms IEC 60068-2-27 szerint
Egyéb jellemzők
Fáziskimaradás-érzékenység: Igen, IEC 60947-4-1 szerint
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 165 mm
Szín: Szürke (RAL 7016)
Leválaszthatóság: Igen, IEC 60947-1 szerint
Környezeti jellemzők
Szabványok: CSA C22.2 No 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
Klimatikus tartósság: megfelel IACS E10
IK védettségi fokozat: IK07 az IEC 62262 szerint
Szennyezettségi fok: 3
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet tároláshoz: -50...85 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi magasság: 5000 m
Környezeti hőmérséklet üzemeltetéshez: -25...70 °C
