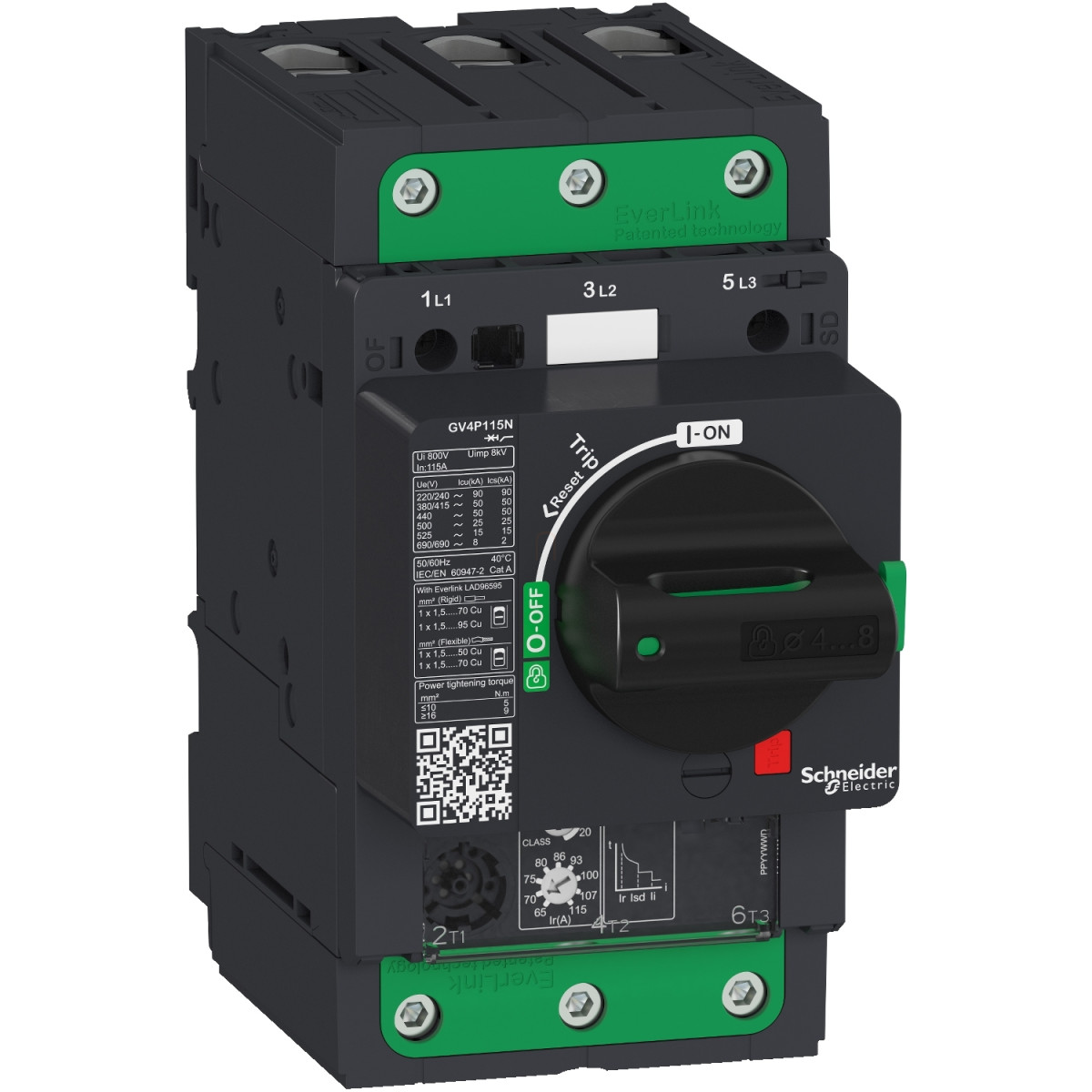

A Schneider Electric TeSys GV4 sorozatú GV4P07N motorvédő kapcsoló kiváló védelmet biztosít ipari motorok számára. Ez a 3-pólusú, 7A névleges áramerősségű készülék egyesíti a megszakító és a túlterhelésvédelmi relé funkcióit egyetlen kompakt eszközben, ami jelentősen egyszerűsíti a villamos rendszerek tervezését és telepítését.
A GV4P07N termikus-mágneses motorvédő kapcsoló az innovatív EverLink terminálokkal van felszerelve, amelyek szabadalmaztatott kúszáskompenzáló technológiát alkalmaznak a hosszú távú, megbízható csatlakozás érdekében. A rugóalapú rendszer biztosítja a tartós kapcsolat fenntartását, ami különösen fontos az ipari környezetben, ahol a rezgések és hőmérséklet-változások gyakran okozhatnak kapcsolódási problémákat. A készülék forgókaros kezelőszervvel van ellátva a könnyű működtetés érdekében.
A GV4P07N kimagasló megszakítóképességgel rendelkezik - akár 100 kA Icu 220-240 V AC hálózaton, illetve 50 kA Icu 380-415 V AC rendszereken az IEC 60947-2 szabvány szerint. Ez különösen értékes tulajdonság olyan ipari alkalmazásoknál, ahol nagy zárlati áramok fordulhatnak elő. A motorvédelmi megszakító 690 V AC névleges feszültségig használható, így a legtöbb ipari alkalmazás igényeit kielégíti. A készülék 1,5 kW-tól akár 7,5 kW-ig terjedő motorteljesítményeket képes kiszolgálni, a hálózati feszültségtől függően, ami rendkívül sokoldalúvá teszi. A 119 A-es mágneses kioldóáram megfelelő védelmet biztosít zárlat esetén.
A TeSys GV4P07N motorvédő megszakító különleges tulajdonsága, hogy fázkiesés-érzékelő funkcióval is rendelkezik az IEC 60947-4-1 szabványnak megfelelően. Ez kiemelten fontos jellemző, hiszen a fázkiesés a háromfázisú motorok egyik legveszélyesebb üzemállapota. A készülék IP40 védettségi fokozattal rendelkezik, és széles hőmérsékleti tartományban (-25°C-tól +70°C-ig) használható. Az eszköz mechanikai és elektromos élettartama egyaránt kiemelkedő, 40000 ciklussal. Működési módja folyamatos, megfelelve az IEC 60947-4-1 szabvány előírásainak. A szerelés könnyen kivitelezhető, a készülék bármilyen pozícióban felszerelhető, és rendelkezik szigetelési funkcióval is az IEC 60947-1 szerint. A GV4P07N csatlakoztatása az EverLink BTR csavaros csatlakozókkal történhet, amelyek különböző méretű vezetékeket fogadnak, mind tömör, mind sodrott kivitelben.
Schneider Electric TeSys - GV4P07N - GV4P motorvédő termikus - mágneses 7A 50kA EverLink műszaki adatok
Főbb jellemzők
A TeSys GV4 motorvédő megszakító a TeSys Deca termékcsaládba tartozik. A GV4P típusú készülék 3-pólusú, 7A névleges áramú, 50kA megszakítóképességű motorvédő kapcsoló. A megszakító elektronikus és termikus-mágneses kioldási technológiával rendelkezik, EverLink csatlakozókkal van ellátva.
Elektromos jellemzők
Névleges áram: 7 A
Mágneses kioldási áram: 119 A
Megszakítóképesség:
- 100 kA Icu 220...240 V AC 50/60 Hz (IEC 60947-2)
- 50 kA Icu 380...415 V AC 50/60 Hz (IEC 60947-2)
- 50 kA Icu 440 V AC 50/60 Hz (IEC 60947-2)
- 25 kA Icu 500 V AC 50/60 Hz (IEC 60947-2)
- 15 kA Icu 525 V AC 50/60 Hz (IEC 60947-2)
- 8 kA Icu 660...690 V AC 50/60 Hz (IEC 60947-2)
Névleges üzemi feszültség: 690 V AC 50/60 Hz (IEC 60947-2)
Szigetelési feszültség: 800 V AC 50/60 Hz (IEC 60947-2)
Lökőfeszültség-állóság: 8 kV (IEC 60947-2)
Hagyományos szabad levegőben történő hőáram: 115 A (IEC 60947-4-1)
Teljesítmény disszipáció pólusonként: 4.6 W
Fáziskiesés-érzékenység: Igen (IEC 60947-4-1)
Motor teljesítmény tartományok
A megszakító különböző teljesítményű motorokhoz használható, feszültségszinttől függően:
- 400...415 V AC: 1.5 kW, 2.2 kW, 2.5 kW, 3 kW
- 500 V AC: 2.2 kW, 2.5 kW, 3 kW, 4 kW
- 660...690 V AC: 3 kW, 4 kW, 5.5 kW, 7.5 kW
Mechanikai jellemzők
Kezelőszerv típusa: Forgókar
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 40000 ciklus AC-3 esetén 440 V feszültségen
Maximális működési sebesség: 25 ciklus/óra
Névleges igénybevétel: Folyamatos (IEC 60947-4-1)
Méretek (Ma x Sz x Mé): 155 x 81 x 165 mm
Nettó tömeg: 1.6 kg
Szín: Szürke (RAL 7016)
Csatlakozások
Csatlakozás típusa:
- EverLink BTR csavaros csatlakozók (felül): 1 kábel 1.5...70 mm² - tömör, 1 kábel 1.5...50 mm² - sodrott
- EverLink BTR csavaros csatlakozók (alul): 1 kábel 2.5...95 mm² - tömör, 1 kábel 2.5...70 mm² - sodrott
Meghúzási nyomaték:
- 9 N.m 16...95 mm² kábelek esetén
- 5 N.m 1.5...10 mm² kábelek esetén
Környezeti feltételek
IP védettségi fokozat: IP40 (IEC 60529)
IK fokozat: IK07 (IEC 62262)
Szennyezettségi fok: 3
Üzemi hőmérséklet: -25...+70 °C
Tárolási hőmérséklet: -50...+85 °C
Maximális tengerszint feletti magasság: 5000 m
Szabványok és tanúsítványok
A termék megfelel az alábbi szabványoknak:
- CSA C22.2 No 60947-4-1
- UL 60947-4-1
- EN/IEC 60947-4-1
- EN/IEC 60947-2
Tanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
