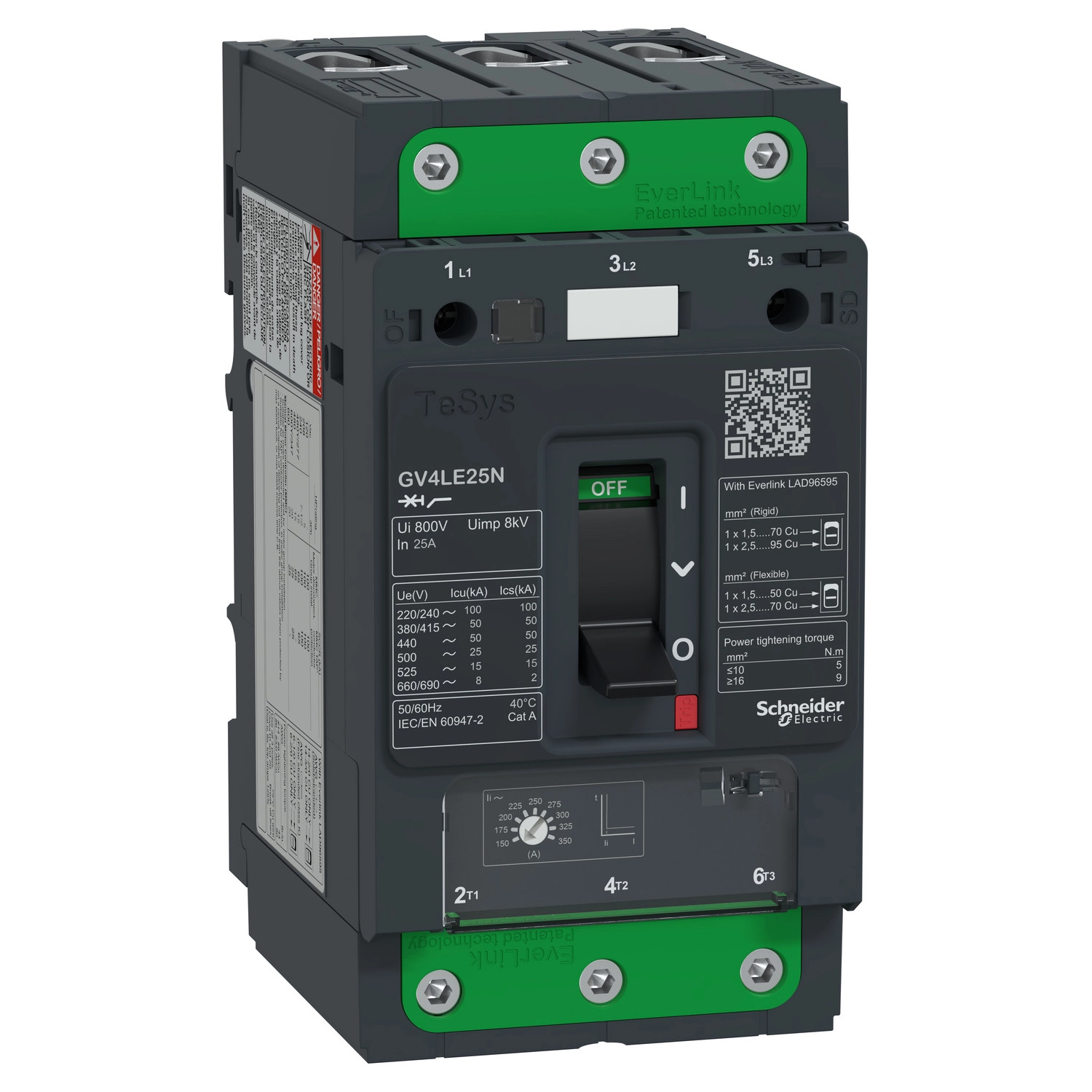

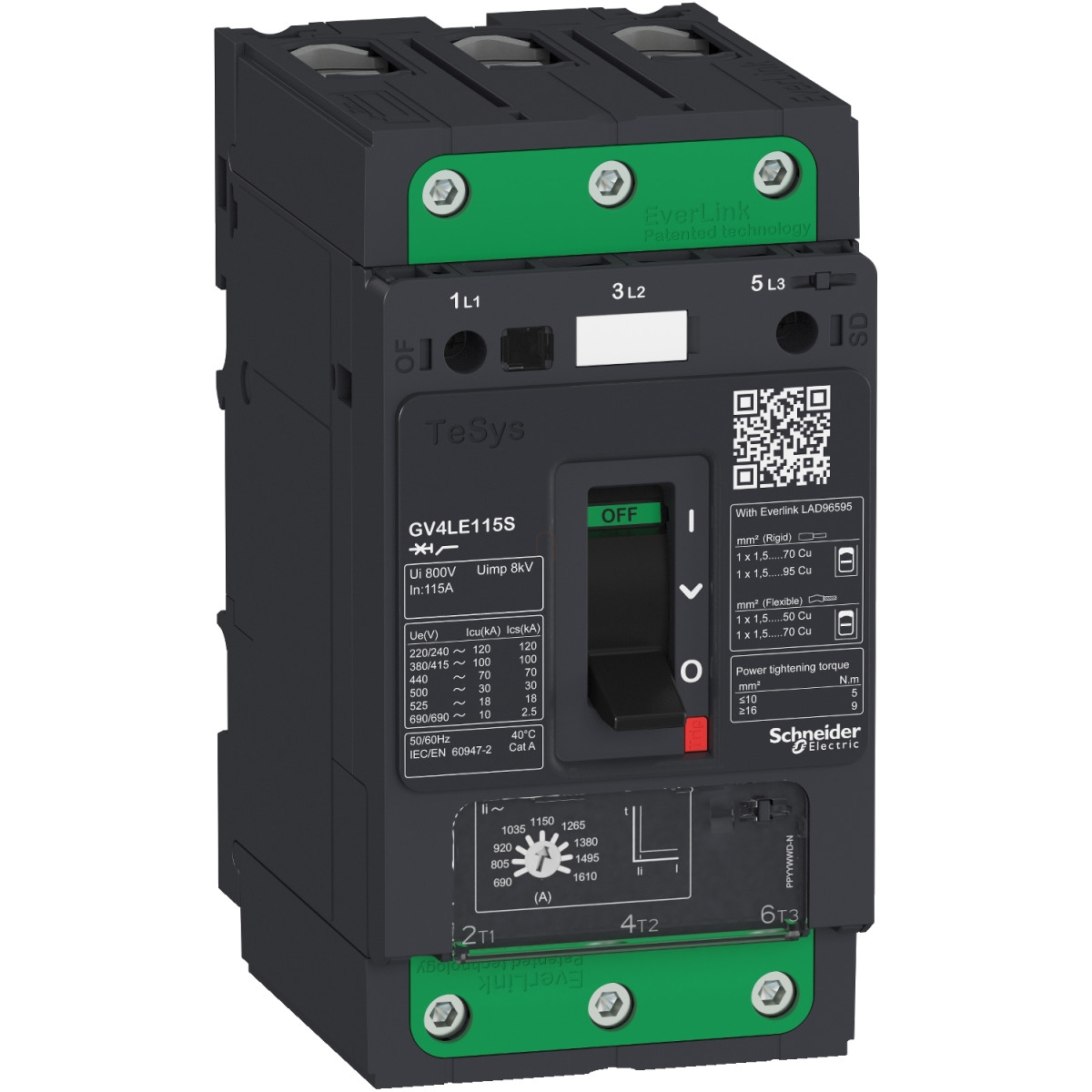

A Schneider Electric TeSys GV4LE25N típusú motorvédelmi kapcsoló egy professzionális ipari áramkörszakaszoló, amely specifikusan motorok védelmére lett kifejlesztve. Ez a kiváló minőségű TeSys GV4 termékcsalád része, amely a TeSys Deca sorozatba tartozik, és egyesíti a korszerű védelmi funkciókat a megbízható működéssel.
A GV4LE25N egy 3-pólusú, 25 A névleges áramú motorvédő kapcsoló, amelynek megszakítóképessége 50 kA 380-415 V AC feszültségen, 50/60 Hz frekvencián, az IEC 60947-2 szabványnak megfelelően. A készülék mágneses kioldási technológiát használ, amely 150-350 A közötti mágneses kioldási áramot biztosít. Ez ideálissá teszi olyan alkalmazásokban, ahol gyors és megbízható rövidzárlat-védelem szükséges. Az eszköz villamos motorok széles teljesítménytartományát képes védeni: 5,5 kW-tól egészen 18,5 kW-ig különböző feszültségszinteken (400-415V, 500V és 660-690V).
Az egyik kiemelkedő jellemzője a Schneider Electric szabadalmaztatott EverLink terminál technológiája, amely kúszásálló kialakításával hosszú távon stabil és megbízható csatlakozást biztosít. Az EverLink BTR csavaros csatlakozók felül 1,5-70 mm² tömör vagy 1,5-50 mm² hajlékony kábelekhez, alul pedig 2,5-95 mm² tömör vagy 2,5-70 mm² hajlékony kábelekhez használhatók. A meghúzási nyomaték 1,5-10 mm² kábelek esetén 5 Nm, míg 16-95 mm² kábelek esetén 9 Nm, ami kiváló mechanikai stabilitást eredményez.
A GV4LE25N kiemelkedő szakítókapacitással rendelkezik különböző feszültségszinteken: 100 kA (220-240V), 50 kA (380-415V és 440V), 25 kA (500V), 15 kA (525V) és 8 kA (660-690V). A készülék szigetelési feszültségértéke 800V AC, míg a lökőfeszültség-állósága 8 kV, ami megfelelő védelmet nyújt a hálózati feszültségtranziensek ellen.
A mechanikai és elektromos tartósság tekintetében is kiemelkedő, hiszen 40.000 ciklust biztosít mechanikai szempontból, valamint az AC-3 kategóriában 440V-on a névleges áram felénél 40.000, teljes névleges áramnál 20.000 kapcsolási ciklust garantál. A maximális működtetési frekvencia 25 ciklus/óra. A folyamatos üzemeltetésre tervezett készülék (az IEC 60947-4-1 szerint) rendkívül strapabíró, amit a mechanikai robusztussági adatok is alátámasztanak: ellenáll a 2-13,2 Hz közötti ±1 mm és a 13,2-100 Hz közötti 0,7 gn rezgéseknek, valamint a 15 gn/11 ms ütéseknek.
A GV4LE25N méretei kompaktak (155 mm magasság, 81 mm szélesség, 116 mm mélység), így könnyen beépíthető kapcsolószekrényekbe. A készülék IP40 védettségi fokozattal rendelkezik az IEC 60529 szerint, és IK07 mechanikai védettséggel az IEC 62262 szabványnak megfelelően. Széles hőmérsékleti tartományban működtethető, -25°C és +70°C között, valamint akár 5000 méteres tengerszint feletti magasságon is használható.
A GV4LE25N toggle (karos) vezérlésű, és alkalmas leválasztásra (szigetelésre) az IEC 60947-1 szerint, ami fontos szempont a biztonságos karbantartási munkák szempontjából. A készülék megfelel számos nemzetközi szabványnak és rendelkezik IEC, CCC, EAC, EU-RO MR tanúsítványokkal, amely bizonyítja a termék megbízhatóságát és minőségét.
Schneider Electric TeSys - GV4LE25N - GV4LE motorvédő mágneses 25A 50kA EverLink műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys GV4
Sorozat: TeSys Deca
Eszköz rövid neve: GV4L
Terméknév: TeSys GV4
Termék vagy komponens típusa: Motorvédelmi kapcsoló
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológiája: Mágneses, Elektronikus
Műszaki adatok
Pólusok leírása: 3P
Alkalmazási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Üzemeltetési helyzet: Bármely pozíció
Motorteljesítmény: 7,5 kW 660...690 V AC 50/60 Hz, 5,5 kW 400...415 V AC 50/60 Hz, 7,5 kW 500 V AC 50/60 Hz, 9 kW 660...690 V AC 50/60 Hz, 11 kW 660...690 V AC 50/60 Hz, 7,5 kW 400...415 V AC 50/60 Hz, 9 kW 400...415 V AC 50/60 Hz, 11 kW 400...415 V AC 50/60 Hz, 9 kW 500 V AC 50/60 Hz, 11 kW 500 V AC 50/60 Hz, 15 kW 500 V AC 50/60 Hz, 15 kW 660...690 V AC 50/60 Hz, 18,5 kW 660...690 V AC 50/60 Hz
Megszakítóképesség
100 kA Icu 220...240 V AC 50/60 Hz (IEC 60947-2 szerint)
50 kA Icu 380...415 V AC 50/60 Hz (IEC 60947-2 szerint)
50 kA Icu 440 V AC 50/60 Hz (IEC 60947-2 szerint)
15 kA Icu 525 V AC 50/60 Hz (IEC 60947-2 szerint)
8 kA Icu 660...690 V AC 50/60 Hz (IEC 60947-2 szerint)
25 kA Icu 500 V AC 50/60 Hz (IEC 60947-2 szerint)
Elektromos jellemzők
Vezérlés típusa: Toggle (karos)
Névleges áram [In]: 25 A
Mágneses kioldási áram: 150...350 A
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz (IEC 60947-2 szerint)
Hagyományos szabad levegő termikus áram [Ith]: 115 A (IEC 60947-4-1 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 8 kV (IEC 60947-2 szerint)
Teljesítménydisszipáció pólusonként: 6,1 W
Mechanikai tulajdonságok
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 40000 ciklus AC-3 esetén 440 V In/2 áramnál, 20000 ciklus AC-3 esetén 440 V In áramnál
Maximális működtetési frekvencia: 25 ciklus/óra
Névleges üzemmód: Folyamatos (IEC 60947-4-1 szerint)
Csatlakozás
Csatlakozások - kapcsok: EverLink BTR csavaros csatlakozók (fent) 1 kábel(ek) 1,5...70 mm² - tömör, EverLink BTR csavaros csatlakozók (fent) 1 kábel(ek) 1,5...50 mm² - hajlékony, EverLink BTR csavaros csatlakozók (lent) 1 kábel(ek) 2,5...95 mm² - tömör, EverLink BTR csavaros csatlakozók (lent) 1 kábel(ek) 2,5...70 mm² - hajlékony
Meghúzási nyomaték: 9 N.m 16...95 mm² kábelhez, 5 N.m 1,5...10 mm² kábelhez
Mechanikai robosztusság
Rezgés: +/- 1 mm 2...13,2 Hz (IEC 60068-2-6 szerint)
Rezgés: 0,7 gn 13,2...100 Hz (IEC 60068-2-6 szerint)
Ütés: 15 gn 11 ms (IEC 60068-2-27 szerint)
Méretek és súly
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 116 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-2
Termék tanúsítványok: IEC, CCC, EAC, EU-RO MR
Klimatikus ellenállás: megfelel az IACS E10-nek
IK védettségi fokozat: IK07 (IEC 62262 szerint)
Szennyezési fokozat: 3
IP védettségi fokozat: IP40 (IEC 60529 szerint)
Környezeti tárolási hőmérséklet: -50...85 °C
Tűzállóság: 960 °C (IEC 60695-2-11 szerint)
Üzemeltetési magasság: 5000 m
Környezeti üzemeltetési hőmérséklet: -25...70 °C
Leválasztásra alkalmas: Igen (IEC 60947-1 szerint)
