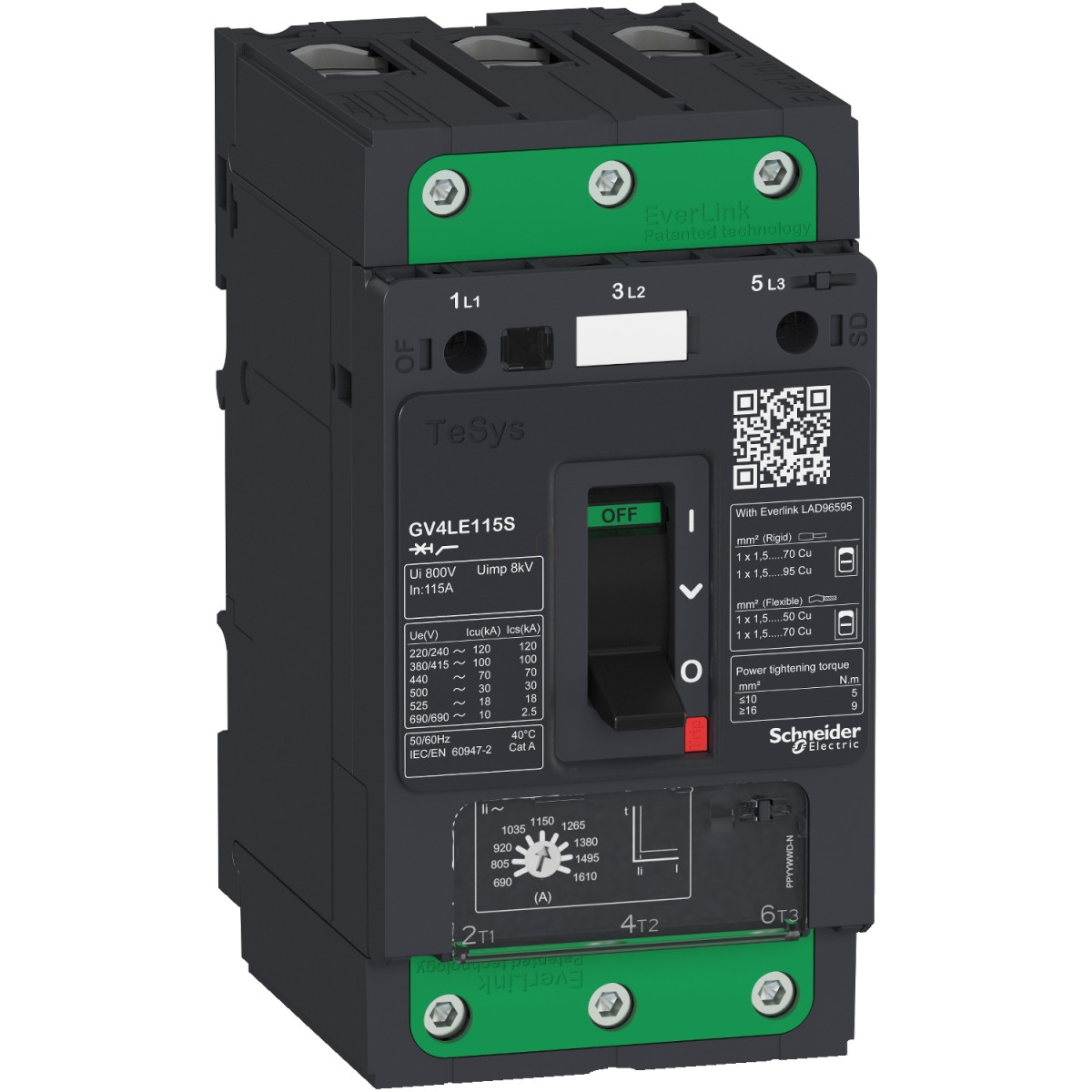

A Schneider Electric TeSys GV4LE12N motorvédő megszakító a TeSys GV4 termékcsalád kimagasló teljesítményű tagja, amely egyesíti a modern technológiát és a magas fokú üzembiztonságot. Ez a 3 pólusú, 12,5A névleges áramerősségű, mágnesesen működő megszakító tökéletes választás különböző motorvédelmi alkalmazásokhoz, ahol a megbízhatóság és a pontos védelem elengedhetetlen.
A GV4LE12N megszakítót szabadalmaztatott EverLink csatlakozási technológiával látták el, amely biztosítja a hosszú távon is stabil elektromos csatlakozást és védelmet nyújt a lazulás vagy a kúszóáram ellen. A motorra szabott termikus-mágneses kioldási jelleggörbe 75-175A között állítható mágneses kioldási áramot biztosít, míg a névleges üzemi feszültség 690V AC 50/60 Hz. A termék kimagasló megszakítóképességgel rendelkezik: 100 kA Icu 220-240V AC esetén, 50 kA Icu 380-415V AC esetén, valamint 8 kA Icu 660-690V AC mellett, így számos ipari környezetben használható. A 8 kV névleges lökőfeszültség-állóság további védelmet nyújt a feszültségcsúcsok ellen.
A GV4LE12N motorvédő megszakító rugalmas alkalmazhatósága különböző méretű motorokhoz teszi ideálissá: 3 kW-tól egészen 11 kW-ig terjedő teljesítménytartományban, a hálózati feszültségtől függően. A megszakító figyelemre méltó mechanikai és elektromos élettartammal büszkélkedhet, mindkét kategóriában 40000 kapcsolási ciklust garantálva. A kapcsolási gyakoriság maximum 25 kapcsolás/óra lehet folyamatos üzem mellett, az IEC 60947-4-1 szabványnak megfelelően. Az EverLink BTR csavaros csatlakozók felül és alul is lehetővé teszik különböző keresztmetszetű kábelek csatlakoztatását: tömör vezeték esetén 1,5-70 mm² (felül) és 2,5-95 mm² (alul), hajlékony vezeték esetén pedig 1,5-50 mm² (felül) és 2,5-70 mm² (alul).
A Schneider Electric TeSys GV4LE12N motorvédő megszakító 155 mm magas, 81 mm széles és 116 mm mély. IP40-es védettséggel rendelkezik az IEC 60529 szerint, így védett az 1 mm-nél nagyobb szilárd testek behatolása ellen. A termék -25°C és +70°C közötti környezeti hőmérsékleten üzemeltethető, és akár 5000 méteres tengerszint feletti magasságban is telepíthető. Mechanikai robusztusságát jellemzi, hogy ellenáll a 2-13,2 Hz közötti ±1 mm és a 13,2-100 Hz közötti 0,7 gn rezgéseknek, valamint a 15 gn/11 ms ütéseknek is. A motorvédő megszakító kategória A besorolású az IEC 60947-2 szerint, és AC-3 kategóriájú az IEC 60947-4-1 szerint, ami alkalmassá teszi kalickás motorok indítására és üzem közbeni kikapcsolására. A GV4LE12N szennyezettségi foka 3, így ipari környezetben is megbízhatóan működik, ahol vezetőképes szennyeződés vagy száraz, nem vezetőképes szennyeződés fordulhat elő.
Schneider Electric TeSys - GV4LE12N - GV4LE motorvédő mágneses 12.5A 50kA EverLink műszaki adatok
Fő jellemzők
Termékcsalád: TeSys GV4
Terméksorozat: TeSys Deca
Eszköz rövid neve: GV4L
Terméknév: TeSys GV4
Termék vagy alkatrész típusa: Motorvédő megszakító
Eszköz alkalmazása: Motorvédelem
Kioldó egység technológiája: Mágneses, Elektronikus
Kiegészítő adatok
Pólusok: 3P
Felhasználási kategória: Kategória A az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Üzemi helyzet: Bármely pozíció
Motor teljesítmény: 3 kW - 400...415 V AC 50/60 Hz, 3 kW - 500 V AC 50/60 Hz, 5.5 kW - 660...690 V AC 50/60 Hz, 7.5 kW - 660...690 V AC 50/60 Hz, 5.5 kW - 400...415 V AC 50/60 Hz, 5.5 kW - 500 V AC 50/60 Hz, 7.5 kW - 500 V AC 50/60 Hz, 9 kW - 660...690 V AC 50/60 Hz, 11 kW - 660...690 V AC 50/60 Hz, 3.7 kW - 400...415 V AC 50/60 Hz, 3.7 kW - 500 V AC 50/60 Hz
Megszakítóképesség: 100 kA Icu - 220...240 V AC 50/60 Hz az IEC 60947-2 szerint, 50 kA Icu - 380...415 V AC 50/60 Hz az IEC 60947-2 szerint, 50 kA Icu - 440 V AC 50/60 Hz az IEC 60947-2 szerint, 15 kA Icu - 525 V AC 50/60 Hz az IEC 60947-2 szerint, 8 kA Icu - 660...690 V AC 50/60 Hz az IEC 60947-2 szerint, 25 kA Icu - 500 V AC 50/60 Hz az IEC 60947-2 szerint
Vezérlés típusa: Billenőkapcsoló
Névleges áram [In]: 12.5 A
Mágneses kioldó áram: 75...175 A
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Hagyományos szabad levegős termikus áram [Ith]: 115 A az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Teljesítményveszteség pólusonként: 6.1 W
Mechanikai jellemzők
Mechanikai tartósság: 40000 ciklus
Elektromos tartósság: 40000 ciklus AC-3 esetén 440 V In/2, 40000 ciklus AC-3 esetén 440 V In
Maximális kapcsolási gyakoriság: 25 kapcsolás/óra
Névleges terhelés: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások - terminálok: EverLink BTR csavaros csatlakozók (felül) 1 kábel 1.5...70 mm² - tömör, EverLink BTR csavaros csatlakozók (felül) 1 kábel 1.5...50 mm² - hajlékony, EverLink BTR csavaros csatlakozók (alul) 1 kábel 2.5...95 mm² - tömör, EverLink BTR csavaros csatlakozók (alul) 1 kábel 2.5...70 mm² - hajlékony
Meghúzási nyomaték: 9 N.m kábel 16...95 mm² esetén, 5 N.m kábel 1.5...10 mm² esetén
Mechanikai robusztusság: Rezgések: +/- 1 mm 2...13.2 Hz az IEC 60068-2-6 szerint, Rezgések: 0.7 gn 13.2...100 Hz az IEC 60068-2-6 szerint, Ütések: 15 gn 11 ms az IEC 60068-2-27 szerint
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 116 mm
Színe: Szürke (RAL 7016)
Leválasztási alkalmasság: Igen az IEC 60947-1 szerint
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
Terméktanúsítványok: IEC, CCC, EAC, EU-RO MR
Klimatikus ellenállás: megfelel az IACS E10 szabványnak
IK védelmi fokozat: IK07 az IEC 62262 szerint
Szennyezési fok: 3
IP védelmi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet tároláskor: -50...85 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi magasság: 5000 m
Környezeti hőmérséklet működés közben: -25...70 °C
