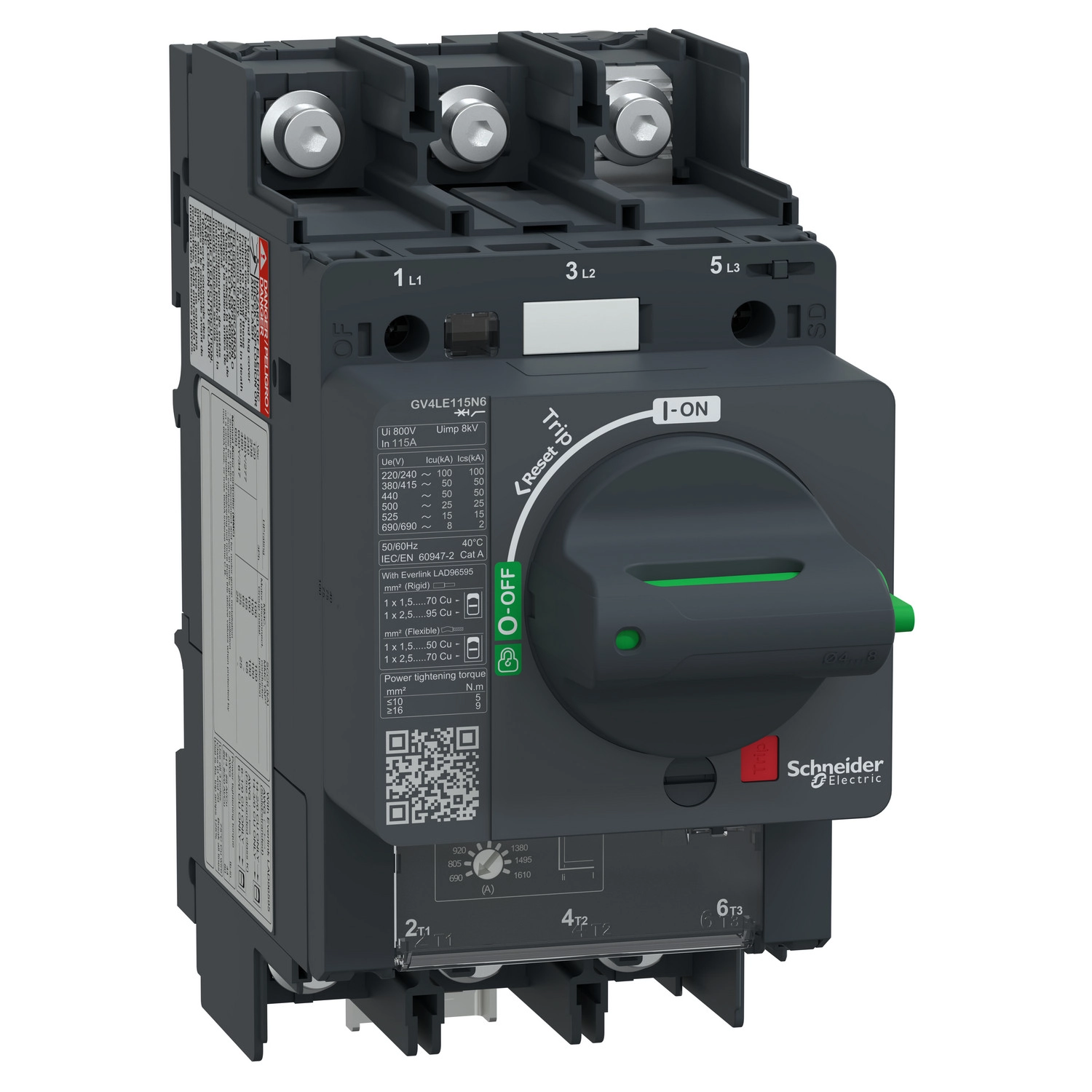

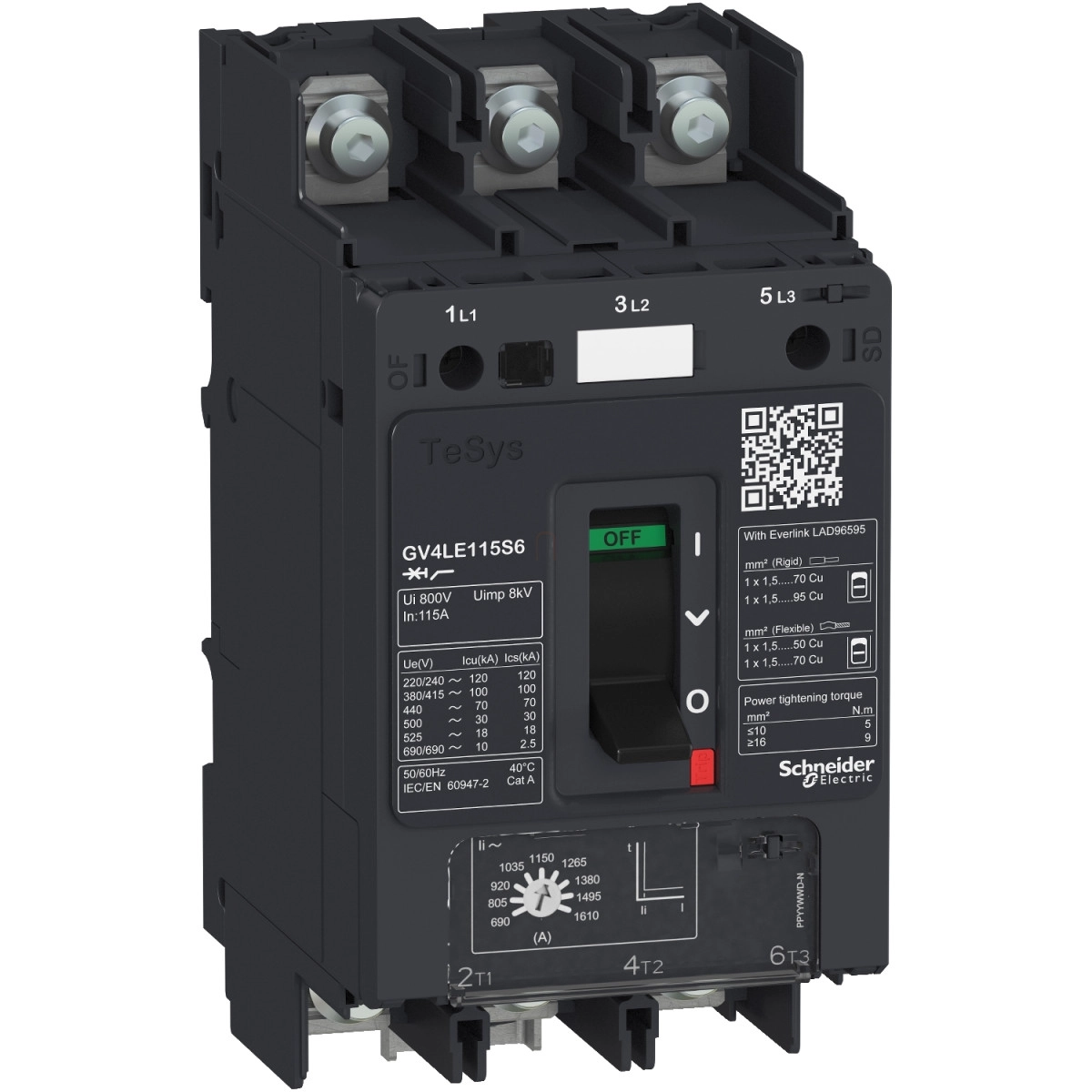

A Schneider Electric TeSys GV4 sorozatú GV4LE115N6 típusú motorvédő megszakító kiváló megoldást nyújt az ipari motorvédelmi alkalmazásokban. Ez a 3 pólusú, 115 amperes készülék a TeSys Deca termékcsaládba tartozik, és egyesíti a megszakító és a mágneses kioldó egység funkcióit egyetlen kompakt házban.
A GV4LE115N6 motorvédő megszakító kiemelkedő rövidzárlati megszakítóképességgel rendelkezik, amely eléri az 50 kA-t 380-415V AC hálózatokban. Ez a tulajdonság különösen értékes olyan ipari környezetekben, ahol a potenciális rövidzárlati áramok magasak lehetnek. A készülék mágneses kioldástechnológiával működik, az elektronikus vezérlésű kioldó 480-1120A közötti mágneses kioldási áramtartománnyal rendelkezik, amely biztosítja a pontos és megbízható védelmet a motorok számára.
A GV4LE115N6 rendkívül sokoldalú, számos teljesítményű motor védelmére alkalmas, kezdve a 37 kW-tól 400-415V AC hálózatokban, egészen a 110 kW-ig 660-690V AC rendszerekben. A névleges üzemi feszültsége 690V AC 50/60 Hz, ami lehetővé teszi, hogy széles körben használható legyen különböző ipari alkalmazásokban. A készülék 800V-os szigetelési feszültséggel és 8 kV-os lökőfeszültség-állósággal rendelkezik az IEC 60947-2 szabvány szerint, ami kiváló védelmet biztosít túlfeszültségek ellen.
A motorvédő kapcsoló mechanikai élettartama 40000 kapcsolási ciklus, míg az elektromos élettartam 10000 ciklus AC-3 üzemmódban 440V-on és In/2 áramnál, valamint 5000 ciklus In névleges áramnál. A kapcsoló billentyűs működtetésű (toggle), és kengyeles csatlakozókkal van ellátva. A csatlakozások meghúzási nyomatéka 9 Nm 16-95 mm² kábelkeresztmetszethez, illetve 5 Nm 1,5-10 mm² kábelkeresztmetszethez. A készülék folyamatos üzemre tervezett az IEC 60947-4-1 szabványnak megfelelően.
A GV4LE115N6 kialakítása figyelembe veszi a gyakorlati szempontokat is: a 155 mm magas, 81 mm széles és 116 mm mély kompakt ház könnyen beépíthető kapcsolószekrényekbe. A készülék IP40 védettségi szinttel rendelkezik az IEC 60529 szerint, és alkalmas szigetelési célokra az IEC 60947-1 szabványnak megfelelően. A robosztus kialakítást a rezgés- és ütésállóság jellemzi: ellenáll a ±1 mm 2-13,2 Hz és 0,7 gn 13,2-100 Hz közötti rezgéseknek, valamint a 15 gn 11 ms-os ütéseknek az IEC vonatkozó szabványai szerint.
Schneider Electric TeSys - GV4LE115N6 - GV4LE motorvédő mágneses 115A 50kA kengyeles csavaros műszaki adatok
Fő jellemzők
Termékcsalád: TeSys GV4
Sorozat: TeSys Deca
Készülék rövid neve: GV4L
Terméknév: TeSys GV4
Termék vagy alkatrész típusa: Motorvédő megszakító
Eszköz alkalmazása: Motorvédelem
Kioldó egység technológiája: Mágneses, Elektronikus
Kiegészítő jellemzők
Pólusok leírása: 3P
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Működési pozíció: Bármely pozíció
Motoros teljesítmény kW: 37 kW 400...415 V AC 50/60 Hz esetén, 45 kW 400...415 V AC 50/60 Hz esetén, 55 kW 400...415 V AC 50/60 Hz esetén, 45 kW 500 V AC 50/60 Hz esetén, 55 kW 500 V AC 50/60 Hz esetén, 75 kW 500 V AC 50/60 Hz esetén, 75 kW 660...690 V AC 50/60 Hz esetén, 90 kW 660...690 V AC 50/60 Hz esetén, 110 kW 660...690 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 220...240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 50 kA Icu 380...415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 50 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 15 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 8 kA Icu 660...690 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 25 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Vezérlés típusa: Billenőkapcsolós
Névleges áram [In]: 115 A
Mágneses kioldási áram: 480...1120 A
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Hagyományos szabad levegő hőáram [Ith]: 115 A az IEC 60947-4-1 szerint
Névleges impulzus állóképesség [Uimp]: 8 kV az IEC 60947-2 szerint
Teljesítmény disszipáció pólusonként: 6,1 W
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 10000 ciklus AC-3 440 V In/2 esetén, 5000 ciklus AC-3 440 V In esetén
Maximális működési gyakoriság: 25 ciklus/óra
Névleges működés: Folyamatos az IEC 60947-4-1 szerint
Csatlakozási osztásköz: 27 mm távtartók nélkül, 35 mm távtartókkal
Csatlakozások - terminálok: Kengyeles csavaros csatlakozók
Meghúzási nyomaték: 9 N.m 16...95 mm² kábelnél, 5 N.m 1,5...10 mm² kábelnél
Mechanikai jellemzők
Mechanikai robosztusság: Rezgések: +/- 1 mm 2...13,2 Hz az IEC 60068-2-6 szerint, Rezgések: 0,7 gn 13,2...100 Hz az IEC 60068-2-6 szerint, Ütések: 15 gn 11 ms az IEC 60068-2-27 szerint
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 116 mm
Nettó súly: 1,5 kg
Szín: Szürke (RAL 7016)
Szigetelési alkalmasság: Igen, az IEC 60947-1 szerint
Környezeti jellemzők
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-2
Terméktanúsítványok: IEC, CCC, EAC, EU-RO MR
Klimatikus ellenállás: megfelel az IACS E10 előírásainak
IK védettségi fokozat: IK07 az IEC 62262 szerint
Szennyezési fokozat: 3
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet tároláskor: -50…85 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemeltetési magasság: 5000 m
Környezeti hőmérséklet működés közben: -25…70 °C
