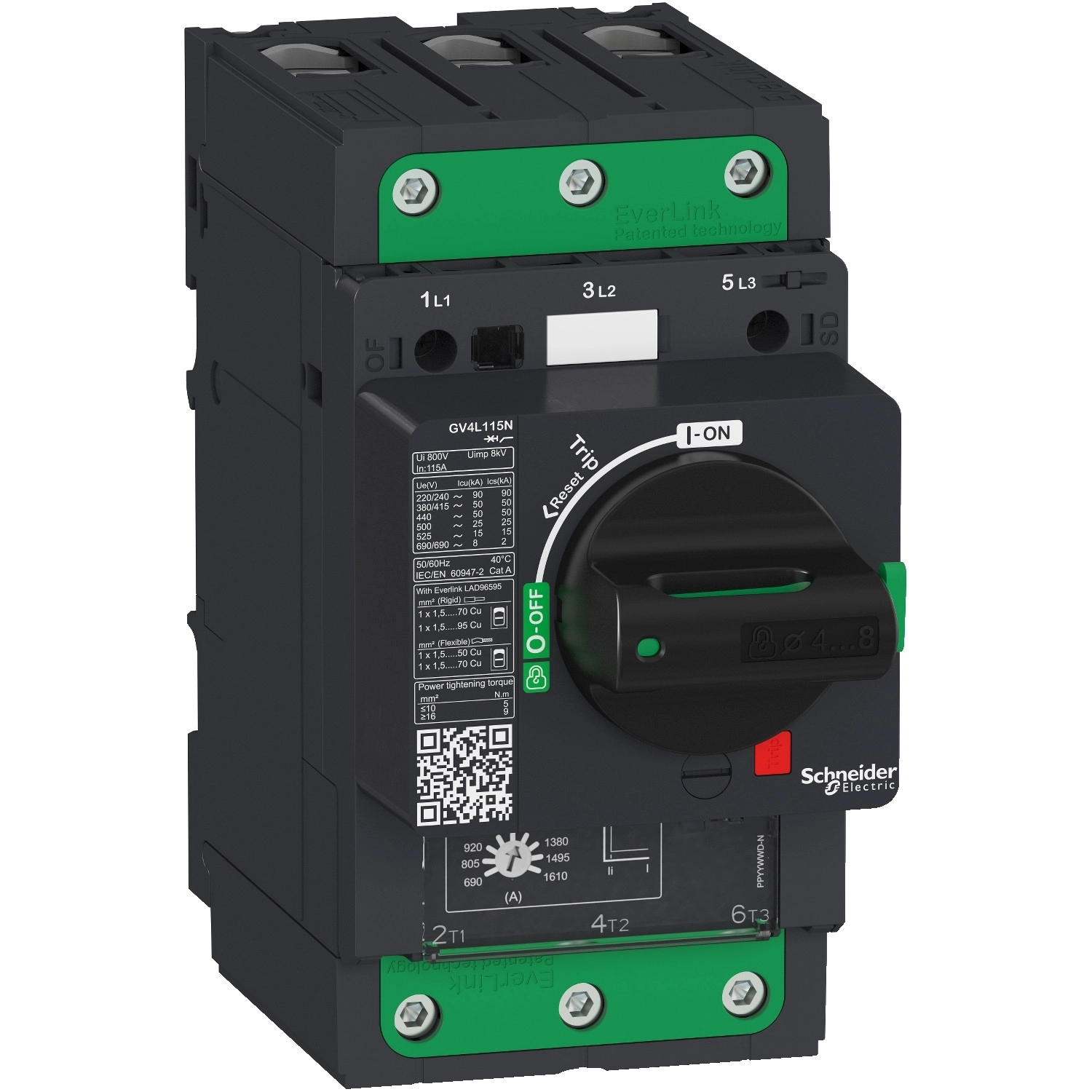

Schneider Electric TeSys - GV4L80S - GV4L motorvédő mágneses 80A 100kA EverLink
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A GV4L80S motorvédő megszakító innovatív mágneses és elektronikus kioldási technológiát ötvöz, biztosítva a gyors és megbízható védelmet rövidzárlat esetén. A mágneses kioldási áram 480-1120A között állítható, ami lehetővé teszi a pontos beállítást a védett motor karakterisztikájának megfelelően. Az eszköz forgókaros működtetésű, ami ergonomikus kezelést és egyértelmű kapcsolási állapotjelzést biztosít. Az EverLink csatlakozási technológia kúszásmentesítő (creep-compensating) funkcióval rendelkezik, amely hosszú távon is stabil és biztonságos elektromos kapcsolatot garantál, minimalizálva a karbantartási igényt.
A TeSys GV4L80S széles motortartományhoz használható, ami rendkívüli rugalmasságot biztosít. Alkalmazható 22 kW-tól egészen 55 kW-ig terjedő motorokhoz, a hálózati feszültségtől függően. A 690V-os névleges üzemi feszültség és a 800V-os szigetelési feszültség széles kompatibilitást biztosít különböző ipari környezetekben. A megszakító magas mechanikai (40 000 ciklus) és elektromos élettartama (14 000 vagy 7000 ciklus az AC-3 kategóriában, a terheléstől függően) hosszú távú, megbízható működést garantál még a legkeményebb ipari környezetben is.
A GV4L80S műszaki paraméterei között említésre méltó az IK07 ütésállósági és IP40 védettségi fokozat, a -25°C és +70°C közötti működési hőmérséklet-tartomány, valamint az 5000 méteres tengerszint feletti magasságig történő alkalmazhatóság. A megszakító ellenáll a vibrációnak (+/- 1 mm 2-13,2 Hz között és 0,7 gn 13,2-100 Hz között) és a rázkódásnak (15 gn 11 ms), ami még extrém körülmények között is stabil működést biztosít. A Schneider Electric TeSys GV4L80S kompakt méretei (155 mm magasság, 81 mm szélesség, 165 mm mélység) lehetővé teszik a helytakarékos beépítést, miközben a szürke (RAL 7016) színű, robusztus ház megfelelő vizuális illeszkedést biztosít az ipari környezetben.
Schneider Electric TeSys - GV4L80S - GV4L motorvédő mágneses 80A 100kA EverLink műszaki adatok
Termék alapadatok
Termékcsalád: TeSys GV4
Terméksorozat: TeSys Deca
Eszköz rövid neve: GV4L
Termék neve: TeSys GV4
Termék vagy komponens típusa: Motorvédő megszakító
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológia: Mágneses, Elektronikus
Műszaki jellemzők
Pólusok leírása: 3P
Felhasználási kategória: A kategória IEC 60947-2 szerint, AC-3 IEC 60947-4-1 szerint
Üzemeltetési pozíció: Bármely pozíció
Motor teljesítmény kW:
37 kW 400...415 V AC 50/60 Hz esetén
45 kW 500 V AC 50/60 Hz esetén
55 kW 500 V AC 50/60 Hz esetén
22 kW 400...415 V AC 50/60 Hz esetén
30 kW 500 V AC 50/60 Hz esetén
37 kW 660...690 V AC 50/60 Hz esetén
45 kW 660...690 V AC 50/60 Hz esetén
55 kW 660...690 V AC 50/60 Hz esetén
30 kW 400...415 V AC 50/60 Hz esetén
37 kW 500 V AC 50/60 Hz esetén
Megszakítóképesség:
120 kA Icu 220...240 V AC 50/60 Hz esetén IEC 60947-2 szerint
100 kA Icu 380...415 V AC 50/60 Hz esetén IEC 60947-2 szerint
70 kA Icu 440 V AC 50/60 Hz esetén IEC 60947-2 szerint
30 kA Icu 500 V AC 50/60 Hz esetén IEC 60947-2 szerint
18 kA Icu 525 V AC 50/60 Hz esetén IEC 60947-2 szerint
10 kA Icu 660...690 V AC 50/60 Hz esetén IEC 60947-2 szerint
Vezérlés típusa: Forgókaros
[In] névleges áram: 80 A
Mágneses kioldási áram: 480…1120 A
[Ue] névleges üzemi feszültség: 690 V AC 50/60 Hz IEC 60947-2 szerint
[Ui] névleges szigetelési feszültség: 800 V AC 50/60 Hz IEC 60947-2 szerint
[Ith] hagyományos szabad levegős termikus áram: 115 A IEC 60947-4-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 8 kV IEC 60947-2 szerint
Teljesítményveszteség pólusonként: 6.1 W
Mechanikai jellemzők
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 14000 ciklus AC-3 esetén 440 V In/2-nél, 7000 ciklus AC-3 esetén 440 V In-nél
Maximális működési frekvencia: 25 ciklus/óra
Névleges működési ciklus: Folyamatos IEC 60947-4-1 szerint
Csatlakozások - kapcsok:
EverLink BTR csavaros csatlakozók (felső) 1 kábel(ek) 1,5...70 mm² - tömör
EverLink BTR csavaros csatlakozók (felső) 1 kábel(ek) 1,5...50 mm² - hajlékony
EverLink BTR csavaros csatlakozók (alsó) 1 kábel(ek) 2,5...95 mm² - tömör
EverLink BTR csavaros csatlakozók (alsó) 1 kábel(ek) 2,5...70 mm² - hajlékony
Meghúzási nyomaték: 9 N.m 16...95 mm² kábelhez, 5 N.m 1,5...10 mm² kábelhez
Környezeti jellemzők
Mechanikai robusztusság:
Rezgések: +/- 1 mm 2...13,2 Hz IEC 60068-2-6 szerint
Rezgések: 0,7 gn 13,2...100 Hz IEC 60068-2-6 szerint
Ütések: 15 gn 11 ms IEC 60068-2-27 szerint
Méretek: Magasság 155 mm, Szélesség 81 mm, Mélység 165 mm
Szín: Szürke (RAL 7016)
Alkalmasság szigetelésre: Igen, IEC 60947-1 szerint
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
Terméktanúsítványok: IEC, CCC, EAC, EU-RO MR
Klimatikus ellenállás: megfelel az IACS E10 előírásoknak
IK védettségi fokozat: IK07 IEC 62262 szerint
Szennyezettségi fokozat: 3
IP védettségi fokozat: IP40 IEC 60529 szerint
Környezeti hőmérséklet tároláskor: -50…85 °C
Tűzállóság: 960 °C IEC 60695-2-11 szerint
Üzemeltetési magasság: 5000 m
Környezeti hőmérséklet működés közben: -25…70 °C
