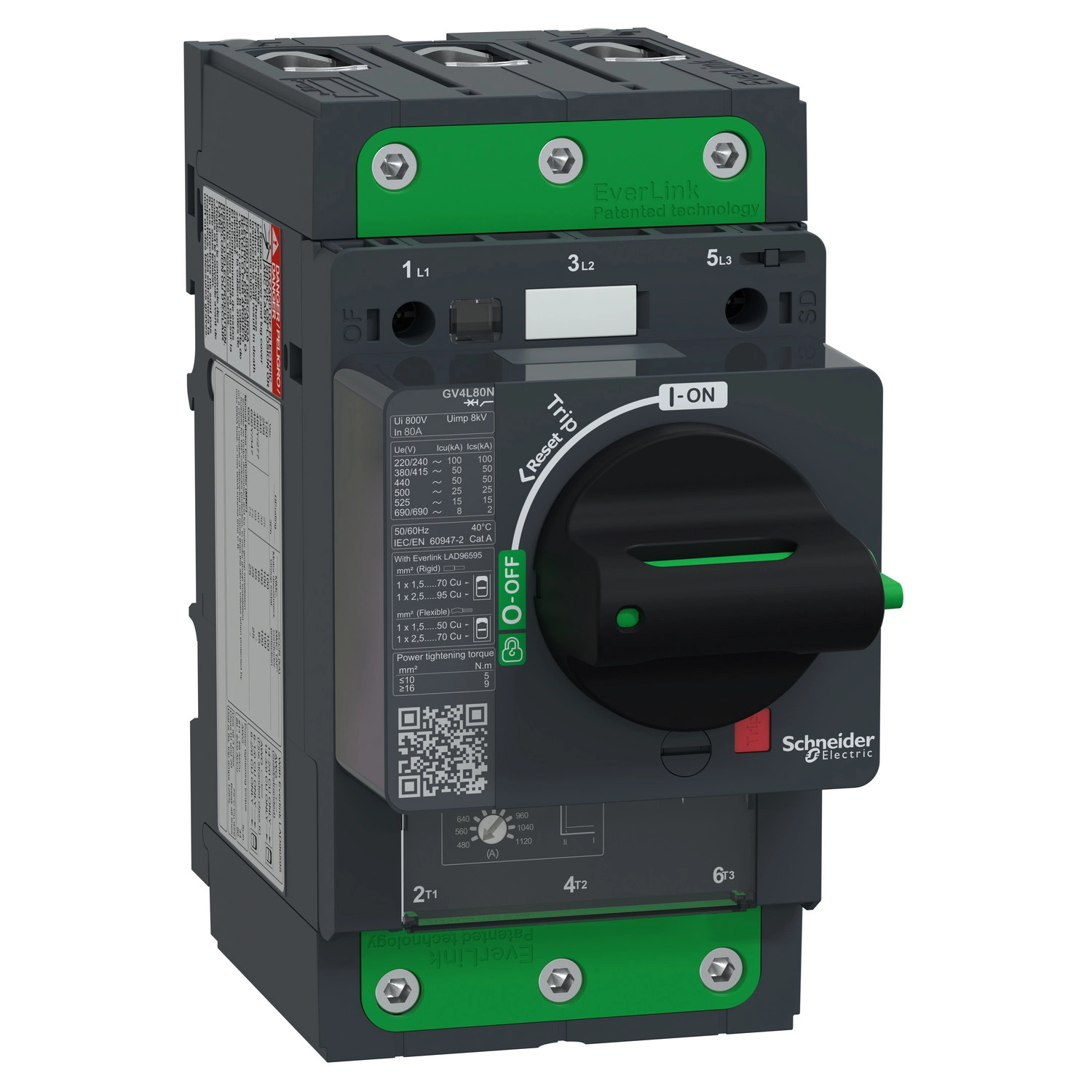

A Schneider Electric TeSys GV4 sorozatba tartozó GV4L80N egy rendkívül megbízható és robusztus motorvédő megszakító, amely kifejezetten ipari alkalmazásokhoz és motorvédelmi feladatokhoz lett kifejlesztve. A készülék a TeSys Deca termékcsaládhoz tartozik, és egyesíti a modern megszakító technológiákat a fokozott motorvédelmi funkciókkal.
A GV4L80N egy háromfázisú (3P), 80 amper névleges áramú motorvédő megszakító, amely 50 kA megszakítóképességgel rendelkezik 380-415V AC feszültségen, 50/60 Hz frekvencián. A készülék mágneses és elektronikus kioldó technológiával rendelkezik, amely rendkívül pontos védelmet biztosít a túláram és a rövidzárlati áramok ellen. A mágneses kioldás tartománya 480-1120 A között állítható, ami lehetővé teszi a pontos beállítást a különböző motoralkalmazásokhoz. A készülék különösen alkalmas 22-55 kW teljesítményű motorokhoz, a feszültségtartománytól függően (400-415V, 500V vagy 660-690V AC).
A GV4L80N szerkezeti kialakítása lehetővé teszi a telepítés és üzemeltetés egyszerűségét. A termék forgó fogantyús kezelőszervvel rendelkezik, ami ergonomikus és könnyen kezelhető működtetést biztosít. Különlegessége az EverLink csatlakozási technológia, amely innovatív megoldást kínál a stabil és hosszú élettartamú elektromos kapcsolatok kialakítására. Az EverLink BTR csavaros csatlakozók a termék felső részén 1,5-70 mm² tömör vagy 1,5-50 mm² hajlékony kábel csatlakoztatását teszik lehetővé, míg az alsó részen 2,5-95 mm² tömör vagy 2,5-70 mm² hajlékony kábelek csatlakoztathatók. A megfelelő meghúzási nyomaték 9 Nm a 16-95 mm² kábelekhez és 5 Nm az 1,5-10 mm² kábelekhez.
A GV4L80N mechanikai és elektromos tartóssága kiemelkedő: 40000 mechanikai és jelentős elektromos kapcsolási élettartammal rendelkezik (14000 ciklus AC-3 üzemmódban 440V In/2 esetén, illetve 7000 ciklus AC-3 üzemmódban 440V In esetén). A maximális működési frekvencia 25 ciklus/óra. A névleges szigetelési feszültség (Ui) 800V AC 50/60 Hz, míg az impulzus-állóképesség (Uimp) 8 kV, ami megfelel az IEC 60947-2 szabványnak. A konvencionális, szabad levegőn történő hőáram (Ith) értéke 115 A az IEC 60947-4-1 szerint. A pólusonkénti teljesítményveszteség 6,1 W.
A GV4L80N kiváló mechanikai robusztussággal is rendelkezik: ellenáll a ±1 mm 2-13,2 Hz és 0,7 g 13,2-100 Hz közötti rezgéseknek, valamint a 15 g 11 ms időtartamú ütéseknek az IEC 60068-2-27 szabvány szerint. A készülék méretei: 155 mm magasság, 81 mm szélesség és 165 mm mélység, míg tömege 1,65 kg. Színe szürke (RAL 7016).
Az eszköz számos ipari szabványnak és tanúsítványnak megfelel, köztük az EN/IEC 60947-2, EN/IEC 60947-4-1 előírásoknak, valamint rendelkezik IEC, CCC, EAC és EU-RO MR tanúsítványokkal. Szigetelésre alkalmas az IEC 60947-1 szabvány szerint. Az IP védelmi besorolása IP40 az IEC 60529 szerint, ütésállósága IK07 az IEC 62262 szerint. Működési hőmérséklet-tartománya széles: -25°C és +70°C között, és akár 5000 méter tengerszint feletti magasságban is használható.
Schneider Electric TeSys - GV4L80N - GV4L motorvédő mágneses 80A 50kA EverLink műszaki adatok
Főbb tulajdonságok
Termékcsalád: TeSys GV4
Sorozat: TeSys Deca
Eszköz rövid neve: GV4L
Terméknév: TeSys GV4
Termék típusa: Motorvédő megszakító
Eszköz alkalmazása: Motorvédelem
Kioldó technológia: Mágneses, Elektronikus
Műszaki jellemzők
Pólusok száma: 3P
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Üzemeltetési pozíció: Bármely pozícióban
Motor teljesítmény: 37 kW 400...415 V AC 50/60 Hz esetén, 45 kW 500 V AC 50/60 Hz esetén, 55 kW 500 V AC 50/60 Hz esetén, 22 kW 400...415 V AC 50/60 Hz esetén, 30 kW 500 V AC 50/60 Hz esetén, 37 kW 660...690 V AC 50/60 Hz esetén, 45 kW 660...690 V AC 50/60 Hz esetén, 55 kW 660...690 V AC 50/60 Hz esetén, 30 kW 400...415 V AC 50/60 Hz esetén, 37 kW 500 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 220...240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 50 kA Icu 380...415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 50 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 15 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 8 kA Icu 660...690 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 25 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Vezérlés típusa: Forgó fogantyú
Névleges áram [In]: 80 A
Mágneses kioldási áram: 480...1120 A
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Konvencionális szabad levegőn történő hőáram [Ith]: 115 A az IEC 60947-4-1 szerint
Névleges impulzus-állóképesség [Uimp]: 8 kV az IEC 60947-2 szerint
Teljesítményveszteség pólusonként: 6,1 W
Mechanikai tulajdonságok
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 14000 ciklus AC-3 üzemmódban 440 V In/2 esetén, 7000 ciklus AC-3 üzemmódban 440 V In esetén
Maximális működési frekvencia: 25 ciklus/óra
Névleges üzemeltetési mód: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások
Csatlakozások - terminálok: EverLink BTR csavaros csatlakozók (felül) 1 kábel 1.5...70 mm² - tömör, EverLink BTR csavaros csatlakozók (felül) 1 kábel 1.5...50 mm² - hajlékony, EverLink BTR csavaros csatlakozók (alul) 1 kábel 2.5...95 mm² - tömör, EverLink BTR csavaros csatlakozók (alul) 1 kábel 2.5...70 mm² - hajlékony
Meghúzási nyomaték: 9 Nm 16...95 mm² kábelekhez, 5 Nm 1.5...10 mm² kábelekhez
Fizikai jellemzők
Mechanikai robusztusság: Rezgések: +/- 1 mm 2...13.2 Hz az IEC 60068-2-6 szerint, Rezgések: 0.7 gn 13.2...100 Hz az IEC 60068-2-6 szerint, Ütések: 15 gn 11 ms az IEC 60068-2-27 szerint
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 165 mm
Szín: Szürke (RAL 7016)
Szigetelésre való alkalmasság: Igen, az IEC 60947-1 szerint
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
Terméktanúsítványok: IEC, CCC, EAC, EU-RO MR
Klimatikus ellenállás: megfelelőség az IACS E10 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Szennyezettségi fokozat: 3
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti levegő hőmérséklet tároláshoz: -50...85 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi magasság: 5000 m
Környezeti levegő hőmérséklet üzemeltetéshez: -25...70 °C
