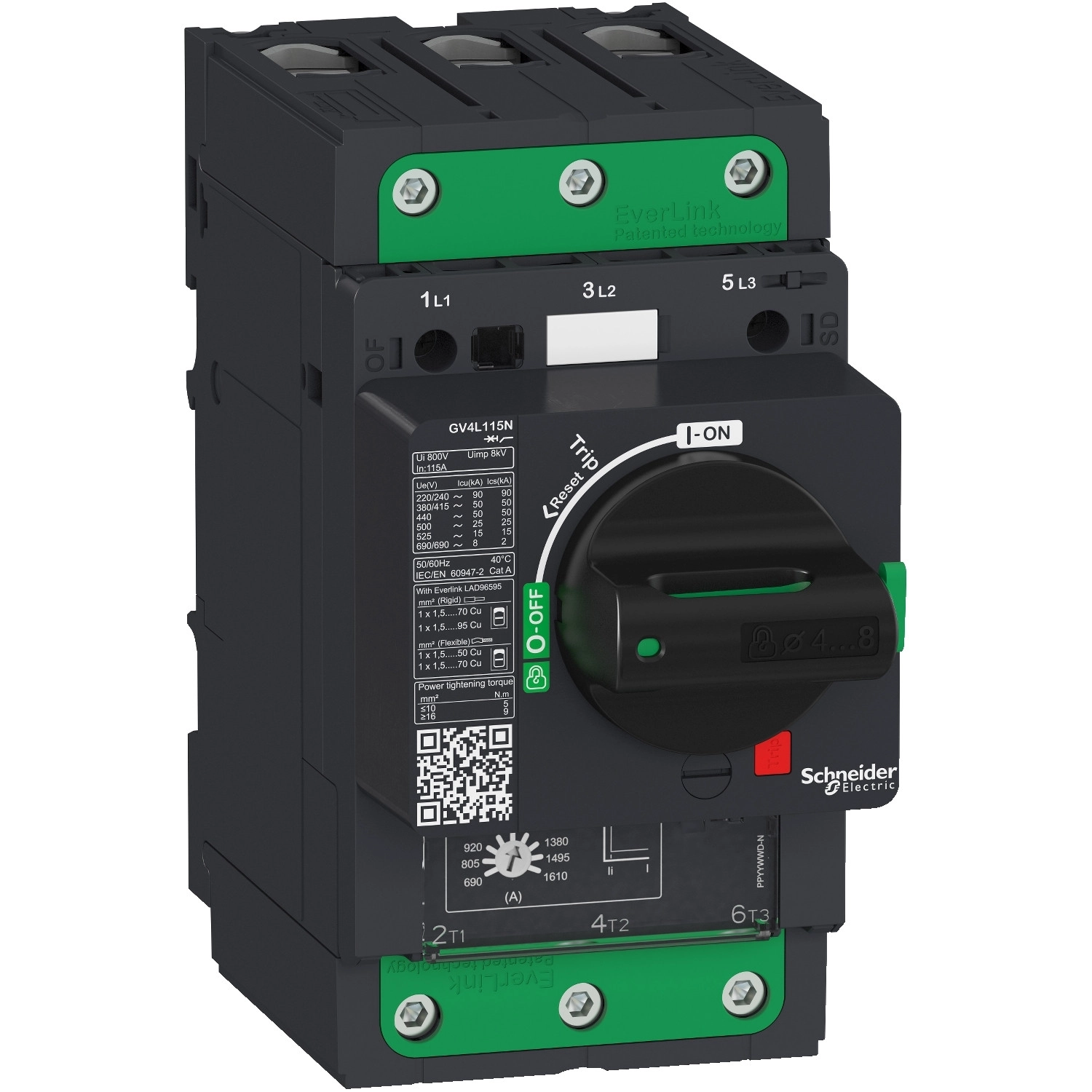

A Schneider Electric TeSys GV4L80B egy 80A névleges áramerősségű, 3 pólusú motorvédő megszakító, amely a megbízható TeSys GV4 termékcsaládhoz tartozik. Ez a készülék kiválóan alkalmazható ipari környezetben motorvédelmi feladatokra, és különleges EverLink csatlakozási technológiával rendelkezik a hosszú távú, biztonságos működés érdekében.
A GV4L80B készülék mágneses kioldóval van felszerelve, ami 480-1120A közötti tartományban állítható, így ideális védelmet nyújtva túláram és rövidzárlat esetén. A megszakító névleges szigetelési feszültsége 800V AC 50/60 Hz, névleges üzemi feszültsége pedig 690V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően. Bármely pozícióban felszerelhető, ami jelentősen megkönnyíti a telepítést különböző alkalmazási környezetekben.
A megszakítási képesség kimagasló: 25 kA Icu 380-415V AC tartományban, valamint akár 50 kA Icu 220-240V AC feszültségszinten. A motorvédő különböző motorteljesítményekre használható: alkalmas többek között 37 kW (400-415V AC), 45 kW (500V AC), vagy akár 55 kW (660-690V AC) teljesítményű motorok védelmére. A vezérlése a praktikus forgófogantyú segítségével történik, ami intuitív használatot biztosít a mindennapi működtetés során.
A TeSys GV4L80B kiemelkedő műszaki paraméterekkel rendelkezik, mint például a 115A-es konvencionális szabad levegős hőáram (IEC 60947-4-1 szerint), 8kV névleges lökőfeszültség-állóság, valamint 40000 ciklusos mechanikai tartósság. Az elektromos élettartam szintén figyelemreméltó: 14000 ciklus AC-3 kategóriában 440V-on In/2 terhelésnél, illetve 7000 ciklus In terhelésnél. A maximális működési gyakoriság 25 kapcsolás óránként, és a készülék folyamatos üzemre alkalmas az IEC 60947-4-1 szabvány szerint.
A csatlakozási lehetőségek igen rugalmasak az EverLink BTR csavaros csatlakozók révén. A felső csatlakozóknál 1,5-70 mm² (tömör) vagy 1,5-50 mm² (sodrott), az alsó csatlakozóknál 2,5-95 mm² (tömör) vagy 2,5-70 mm² (sodrott) keresztmetszetű vezetékek csatlakoztathatók. A meghúzási nyomaték 16-95 mm² vezetékeknél 9 Nm, míg 1,5-10 mm² vezetékeknél 5 Nm, biztosítva a stabil, rezgésálló kapcsolatot.
A TeSys GV4L80B robusztus kialakítású: ellenáll a 2-13,2 Hz ±1 mm és 13,2-100 Hz 0,7 gn rezgéseknek, valamint a 15 gn 11 ms ütéseknek az IEC 60068-2-27 szabványnak megfelelően. A készülék IP40 védettségi fokozattal rendelkezik az IEC 60529 szerint, és -25°C és +70°C közötti üzemi hőmérsékleten használható, akár 5000 m tengerszint feletti magasságig. Méretei: 155 mm magasság, 81 mm szélesség és 165 mm mélység, így kompakt kialakítással illeszkedik a modern kapcsolószekrényekbe.
Schneider Electric TeSys - GV4L80B - GV4L motorvédő mágneses 80A 25kA EverLink műszaki adatok
Általános jellemzők
Terméktípus: Motorvédő megszakító
Termékvonal: TeSys GV4
Termékcsalád: TeSys Deca
Eszköz rövid neve: GV4L
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológia: Mágneses, Elektronikus
Műszaki adatok
Pólusok leírása: 3P
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Üzemeltetési pozíció: Bármely pozíció
Névleges áram: 80 A
Mágneses kioldóáram: 480...1120 A
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Konvencionális szabad levegős hőáram: 115 A az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC 60947-2 szerint
Teljesítmény-disszipáció pólusonként: 6,1 W
Motorteljesítmény
37 kW 400...415 V AC 50/60 Hz
45 kW 500 V AC 50/60 Hz
55 kW 500 V AC 50/60 Hz
22 kW 400...415 V AC 50/60 Hz
30 kW 500 V AC 50/60 Hz
37 kW 660...690 V AC 50/60 Hz
45 kW 660...690 V AC 50/60 Hz
55 kW 660...690 V AC 50/60 Hz
30 kW 400...415 V AC 50/60 Hz
37 kW 500 V AC 50/60 Hz
Megszakítóképesség
50 kA Icu 220...240 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA Icu 380...415 V AC 50/60 Hz az IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
10 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
Tartósság
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 14000 ciklus AC-3 esetén 440 V In/2 terheléssel, 7000 ciklus AC-3 esetén 440 V In terheléssel
Maximális működési gyakoriság: 25 ciklus/óra
Névleges üzemeltetés: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások
Csatlakozók típusa: EverLink BTR csavaros csatlakozók (felső) 1 vezeték 1,5...70 mm² - tömör
EverLink BTR csavaros csatlakozók (felső) 1 vezeték 1,5...50 mm² - sodrott
EverLink BTR csavaros csatlakozók (alsó) 1 vezeték 2,5...95 mm² - tömör
EverLink BTR csavaros csatlakozók (alsó) 1 vezeték 2,5...70 mm² - sodrott
Meghúzási nyomaték: 9 Nm 16...95 mm² vezetékhez
5 Nm 1,5...10 mm² vezetékhez
Mechanikai tulajdonságok
Mechanikai robusztusság: Rezgés: +/- 1 mm 2...13,2 Hz az IEC 60068-2-6 szerint
Rezgés: 0,7 gn 13,2...100 Hz az IEC 60068-2-6 szerint
Ütés: 15 gn 11 ms az IEC 60068-2-27 szerint
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 165 mm
Szín: Szürke (RAL 7016)
Szigetelésre való alkalmasság: Igen az IEC 60947-1 szerint
Környezeti jellemzők
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-2
Termék tanúsítványok: IEC, CCC, EAC, EU-RO MR
Klímaállóság: IACS E10 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Szennyezettségi fok: 3
IP védettségi fokozat: IP40 az IEC 60529 szerint
Tárolási környezeti hőmérséklet: -50...85 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi tengerszint feletti magasság: 5000 m
Üzemi környezeti hőmérséklet: -25...70 °C
