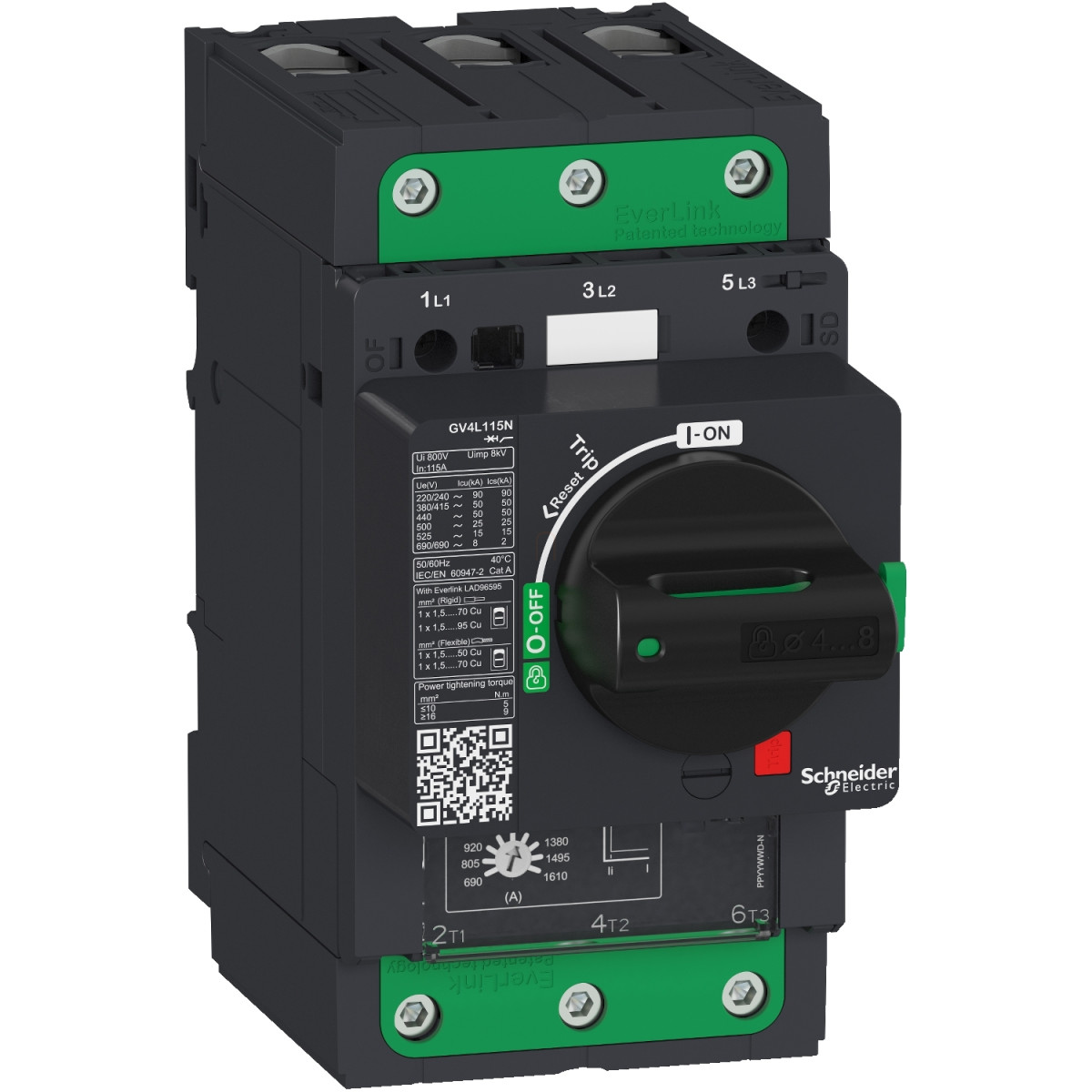

A Schneider Electric TeSys GV4L03N egy nagy teljesítményű, 3,5 amperes, 3 pólusú motorvédő megszakító, amely a TeSys GV4 termékcsalád része, és a TeSys Deca sorozathoz tartozik. Ez a kompakt kialakítású védelmi eszköz kifejezetten motorok védelmére lett kifejlesztve, és egyesíti a megszakító és túlterhelésvédelem funkciókat egyetlen készülékben.
A GV4L03N motorvédő megszakító mágneses és elektronikus kioldó technológiát alkalmaz, amely kiemelkedő védelmi jellemzőket biztosít különböző alkalmazásokban. A mágneses kioldó 21-49 A közötti tartományban állítható, ami rugalmas konfigurációt tesz lehetővé különböző motorteljesítményekhez. Ez a megszakító számos motorteljesítmény-kategóriát képes kiszolgálni, 0,55 kW-tól egészen 2,2 kW-ig, különböző feszültségszinteken (400-415V, 500V, valamint 660-690V).
A TeSys GV4L03N megszakító kiemelkedő megszakítóképességgel rendelkezik: 100 kA Icu 220-240V AC mellett, 50 kA Icu 380-415V és 440V AC mellett, valamint 8 kA Icu 660-690V AC feszültségtartományban. Ez a tulajdonság biztosítja, hogy a berendezés nagy zárlati áramok esetén is megbízhatóan működjön. A forgókaros működtetési mechanizmus intuitív kezelést tesz lehetővé, míg az EverLink csatlakozók kúszáskompenzáló technológiája tartós, megbízható elektromos kapcsolatot biztosít.
A készülék rendkívül robusztus kialakítású, amit a 40.000 ciklusos mechanikai és elektromos élettartam is bizonyít. Az eszköz IP40 védettséggel rendelkezik, és -25°C és +70°C közötti üzemi hőmérséklet-tartományban használható. A 155 mm magasságú, 81 mm szélességű és 165 mm mélységű kompakt mérete elősegíti a hatékony helykihasználást a kapcsolószekrényekben. Az innovatív EverLink BTR csavaros csatlakozók mind a felső, mind az alsó részen változatos kábelcsatlakoztatási lehetőségeket kínálnak, tömör és rugalmas kábelekhez egyaránt, a megfelelő meghúzási nyomatékok alkalmazásával (9 Nm a 16-95 mm² kábelekhez és 5 Nm az 1,5-10 mm² kábelekhez).
A Schneider Electric TeSys GV4L03N motorvédő megszakító technológiai előnyei közé tartozik a szabadalmaztatott EverLink kúszáskompenzáló technológia, a rugóalapú rendszer, amely hosszan tartó csatlakozást biztosít, valamint az elektronikus mag, amely nagy pontosságú, széles beállítási tartományú védelmet nyújt. Az eszköz fokozott biztonságot garantál az EverLink technológiával, a kettős forgóérintkező rendszerrel és a Reflex kioldási mechanizmussal, amelyek biztosítják a zökkenőmentes és biztonságos működést. A kompakt kialakítás, az egyszerű telepítés és a látható segédérintkezők hatékony megfigyelést és karbantartást tesznek lehetővé, miközben időt takarítanak meg a felhasználók számára.
Schneider Electric TeSys - GV4L03N - GV4L motorvédő mágneses 3.5A 50kA EverLink műszaki adatok
Termék jellemzők
Termékcsalád: TeSys GV4
Sorozat: TeSys Deca
Eszköz rövid neve: GV4L
Terméknév: TeSys GV4
Termék vagy alkatrész típusa: Motor megszakító
Eszköz alkalmazás: Motorvédelem
Kioldóegység technológia: Mágneses, Elektronikus
Műszaki adatok
Pólusok leírása: 3P
Felhasználási kategória: Category A az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Üzemeltetési pozíció: Bármely pozíció
Motor teljesítmény kW: 0.55 kW 400...415 V AC 50/60 Hz, 0.75 kW 400...415 V AC 50/60 Hz, 0.75 kW 500 V AC 50/60 Hz, 1.1 kW 500 V AC 50/60 Hz, 1.1 kW 660...690 V AC 50/60 Hz, 1.5 kW 660...690 V AC 50/60 Hz, 1.5 kW 500 V AC 50/60 Hz, 2.2 kW 660...690 V AC 50/60 Hz, 1.1 kW 400...415 V AC 50/60 Hz, 1.5 kW 400...415 V AC 50/60 Hz
Megszakítóképesség: 100 kA Icu 220...240 V AC 50/60 Hz az IEC 60947-2 szerint, 50 kA Icu 380...415 V AC 50/60 Hz az IEC 60947-2 szerint, 50 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint, 15 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint, 8 kA Icu 660...690 V AC 50/60 Hz az IEC 60947-2 szerint, 25 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
Vezérlés típusa: Forgókar
[In] névleges áram: 3.5 A
Mágneses kioldási áram: 21...49 A
[Ue] névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
[Ui] névleges szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
[Ith] konvencionális szabad levegő termikus áram: 115 A az IEC 60947-4-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 8 kV az IEC 60947-2 szerint
Teljesítmény-disszipáció pólusonként: 6.1 W
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 40000 ciklus AC-3 esetén 440 V In/2, 40000 ciklus AC-3 esetén 440 V In
Maximum működési gyakoriság: 25 ciklus/óra
Névleges üzemmód: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások és bekötés
Csatlakozások - terminálok: EverLink BTR csavaros csatlakozók (felül) 1 kábel(ek) 1.5...70 mm² - tömör, EverLink BTR csavaros csatlakozók (felül) 1 kábel(ek) 1.5...50 mm² - rugalmas, EverLink BTR csavaros csatlakozók (alul) 1 kábel(ek) 2.5...95 mm² - tömör, EverLink BTR csavaros csatlakozók (alul) 1 kábel(ek) 2.5...70 mm² - rugalmas
Meghúzási nyomaték: 9 N.m 16...95 mm² kábelhez, 5 N.m 1.5...10 mm² kábelhez
Fizikai jellemzők
Mechanikai robusztusság: Rezgések: +/- 1 mm 2...13.2 Hz az IEC 60068-2-6 szerint, Rezgések: 0.7 gn 13.2...100 Hz az IEC 60068-2-6 szerint, Ütések: 15 gn 11 ms az IEC 60068-2-27 szerint
Magasság: 155 mm
Szélesség: 81 mm
Mélység: 165 mm
Nettó tömeg: 1.65 kg
Szín: Szürke (RAL 7016)
Szigetelésre való alkalmasság: Igen az IEC 60947-1 szerint
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
Terméktanúsítványok: IEC, CCC, EAC, EU-RO MR
Klimatikus ellenállás: megfelel az IACS E10 szabványnak
IK védettségi fokozat: IK07 az IEC 62262 szerint
Szennyezési fokozat: 3
IP védettségi fokozat: IP40 az IEC 60529 szerint
Tárolási környezeti hőmérséklet: -50...85 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi tengerszint feletti magasság: 5000 m
Üzemi környezeti hőmérséklet: -25...70 °C
