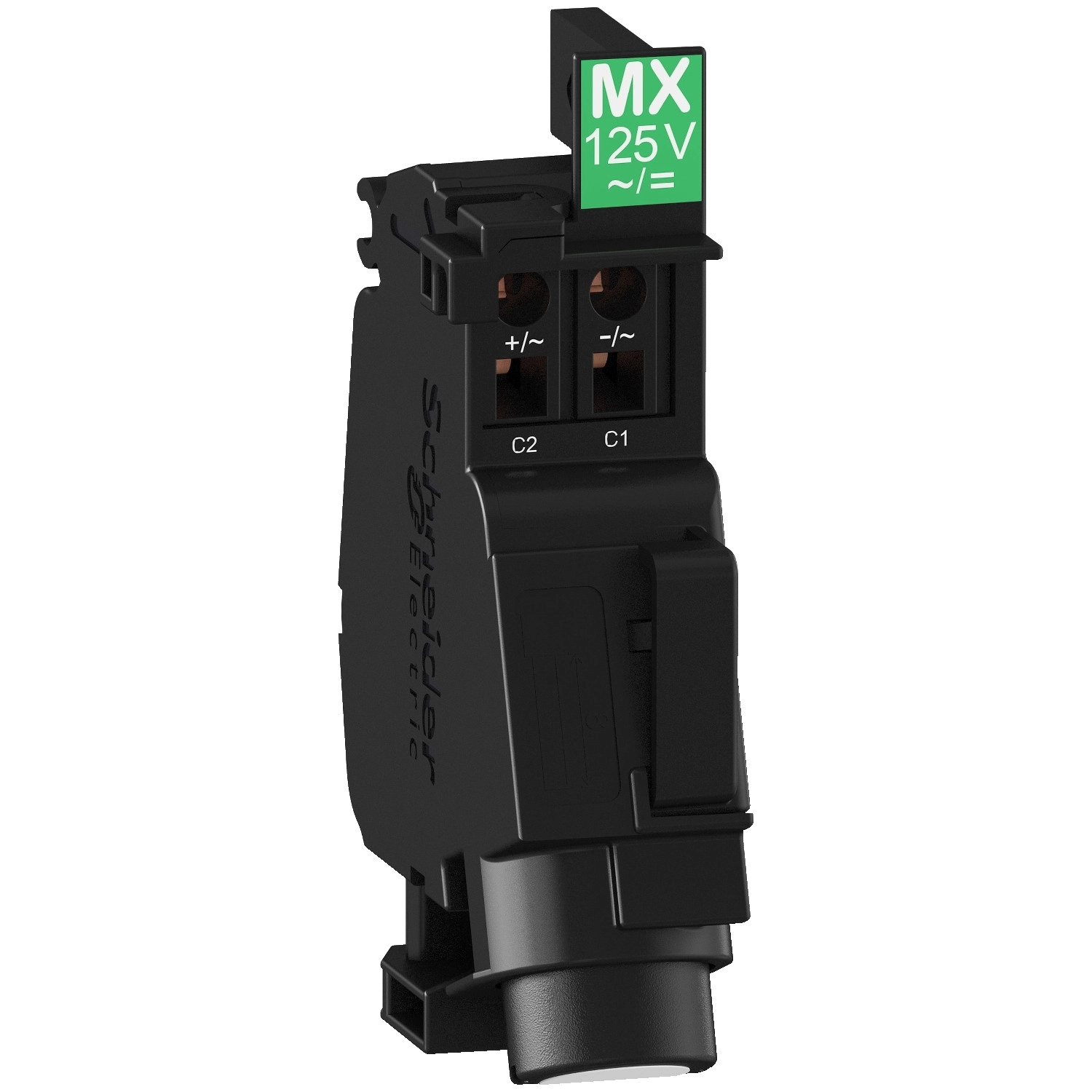

A Schneider Electric TeSys GV4AS287 típusú munkaáramú kioldó tekercs a TeSys GV4 és TeSys BV4 sorozatú készülékekhez kínál megbízható működtetési lehetőséget. Ez a feszültség-kioldó egység, más néven shunt trip release, lehetővé teszi a motorvédő kapcsolók vagy megszakítók távoli, feszültségjellel történő kioldását, ami különösen hasznos automatizált rendszerekben, biztonsági áramkörökben vagy vészleállítási alkalmazásoknál.
A GV4AS287 munkaáramú kioldó tekercs széles működési feszültségtartománnyal rendelkezik, így különböző hálózatokba integrálható. Az eszköz 220-240 V AC 50 Hz, valamint 208-277 V AC 60 Hz-es vezérlőáramkörökben alkalmazható, ami jelentős rugalmasságot biztosít a különböző ipari környezetekben. Ez a MX típusú kioldó tekercs belső szerelésű, vagyis közvetlenül a megszakító vagy motorvédő kapcsoló házába építhető, ami teret takarít meg a kapcsolószekrényben. A kompakt kialakítás és a rugós csatlakozók megkönnyítik a beszerelést és a kábelezést.
Működési szempontból a GV4AS287 kioldó nagy megbízhatósággal rendelkezik. A kioldási küszöbfeszültsége 0,7-1,1 Un tartományban garantálja a failsafe (hibabiztos) nyitást, ugyanakkor 0,7 Un alatt is lehetséges a nyitás. Az impulzus időtartamának legalább 20 ms-nak kell lennie a megfelelő működéshez. A bekapcsolási teljesítményfelvétel mindössze 6 VA, míg a tartó teljesítményfelvétel 10 VA, ami energiahatékony működést biztosít. Az eszköz működési ideje kevesebb mint 50 ms, ami rendkívül gyors reakcióidőt jelent vészhelyzet vagy más kioldási szükséglet esetén. Ez a gyorsaság különösen fontos lehet olyan alkalmazásokban, ahol a berendezések vagy személyek védelmét szolgálja a gyors kikapcsolás.
A GV4AS287 kioldó tekercs robusztus kialakítású, amit jól mutat a 20.000 ciklusos mechanikai élettartam. A rugós csatlakozók 0,5-1,5 mm² keresztmetszetű hajlékony kábeleket fogadnak kábelvég nélkül, a kábelcsupaszítási hossznak 8 mm-nek kell lennie. A névleges szigetelési feszültség (Ui) 277 V az IEC 60947-1 szabványnak megfelelően, ami biztosítja a biztonságos működést különböző ipari környezetekben. A Schneider Electric TeSys GV4AS287 munkaáramú kioldó tekercs ideális választás mindazoknak, akik megbízható távműködtetési megoldást keresnek ipari kapcsolóberendezéseikhez, különösen ahol fontos a gyors kioldás és a hosszú élettartam.
Schneider Electric TeSys - GV4AS287 - Munkaáramú kioldó tekercs ST MX 208 - 277V 50/60Hz GV4 műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Eszköz rövid neve: MX
Termék vagy alkatrész típusa: Munkaáramú kioldó tekercs
Alkalmazási terület: Vezérlés
Kompatibilitás: TeSys TeSys GV4, TeSys TeSys BV4
Feszültség kioldó típusa: Shunt trip kioldó
Vezérlőáramkör feszültsége [Uc]: 277 V AC 60 Hz, 220-240 V AC 50 Hz, 208-240 V AC 60 Hz
Kiegészítő információk
Névleges szigetelési feszültség [Ui]: 277 V az IEC 60947-1 szerint
Kioldási küszöbfeszültség: 0,7-1,1 Un hibabiztos nyitás, < 0,7 Un lehetséges nyitás
Impulzus időtartam: >= 20 ms
Rögzítési mód: Belső szerelés
Maximális bekapcsolási teljesítmény VA-ban: 6 VA
Maximális tartó teljesítményfelvétel VA-ban: 10 VA
Mechanikai élettartam: 20000 ciklus
Működési idő: < 50 ms
Csatlakozások - sorkapcsok: Rugós sorkapcsok 1 0,5-1,5 mm² - kábel merevség: hajlékony kábelvég nélkül
Vezeték csupaszítási hossz: 8 mm
Környezet
Mennyiség készletenként: 1 db
