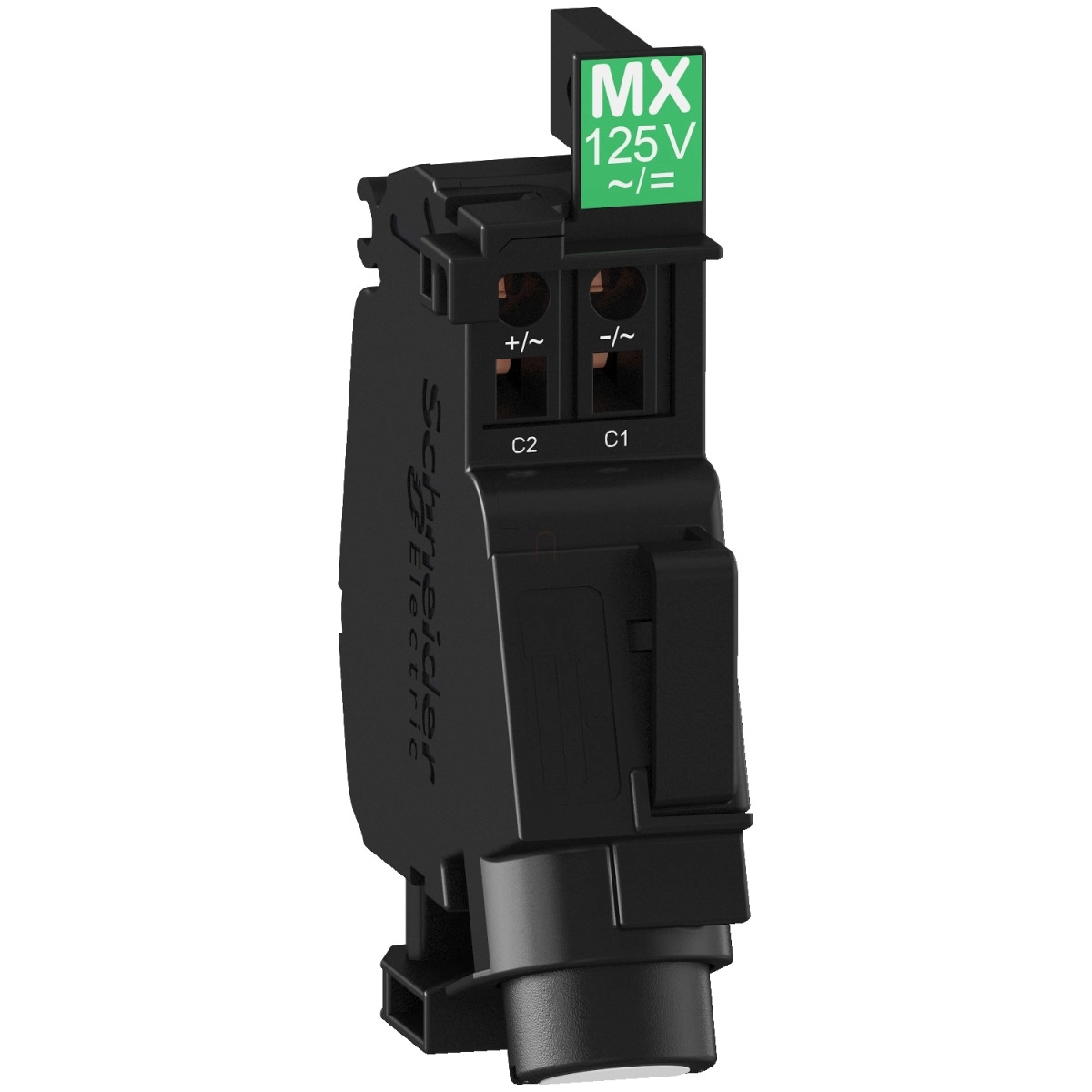

A Schneider Electric TeSys GV4AS137 munkaáramú kioldó tekercs (MX) egy professzionális ipari vezérlőkomponens, amely a TeSys GV4 és BV4 megszakítócsaládokkal kompatibilis. Ez a 110-130 V AC 50/60 Hz és 125 V DC vezérlőfeszültségű komponens tökéletes választás bármely ipari alkalmazásban, ahol megbízható és pontos kioldási funkcióra van szükség.
A TeSys GV4AS137 egy shunt trip (munkaáramú) kioldó, amely belső szerelésű és kritikus vezérlési funkciót lát el. A kioldó a vezérlőfeszültség 0,7-1,1-szeres értékénél biztonsággal nyit (failsafe opening), míg 0,7 Un alatt lehetséges a nyitás. A maximális bekapcsolási teljesítménye 6 VA AC áramkörben vagy 4 W DC áramkörben, míg a tartós teljesítményfelvétel mindössze 10 VA vagy 1 W. Ez az alacsony energiafogyasztás különösen előnyössé teszi energiahatékony rendszerekben.
A GV4AS137 kimagasló mechanikai élettartammal rendelkezik, amely 20 000 kapcsolási ciklus. Működési ideje kevesebb mint 50 ms, ami gyors reagálást biztosít vészhelyzeti lekapcsolás esetén. A vezérlőimpulzus minimális időtartama 20 ms. A névleges szigetelési feszültség (Ui) 130 V az IEC 60947-1 szabványnak megfelelően, ami garantálja a biztonságos üzemelést ipari környezetben.
A Schneider Electric TeSys GV4AS137 kioldótekercs csatlakoztatása rugós csatlakozókon keresztül történik, amelyek 0,5-1,5 mm² keresztmetszetű hajlékony vezetékek fogadására alkalmasak kábelérbilincs nélkül. A huzalok csupaszítási hossza 8 mm. Ez a típusú csatlakozás gyors és egyszerű telepítést tesz lehetővé, miközben megbízható kapcsolatot biztosít. A TeSys GV4AS137 munkaáramú kioldó tökéletes választás olyan rendszerekhez, ahol szükséges a távoli vagy automatikus lekapcsolás vezérlési funkcióval, különösen olyan esetekben, ahol biztonsági vagy vészleállítási rendszereket építenek ki.
Schneider Electric TeSys - GV4AS137 - Munkaáramú kioldó tekercs ST MX 110 - 130V AC/DC GV4 műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Eszköz rövid neve: MX
Termék vagy komponens típusa: Feszültség kioldó
Eszköz alkalmazása: Vezérlés
Kompatibilis termékcsalád: TeSys TeSys GV4, TeSys TeSys BV4
Feszültség kioldó típusa: Munkaáramú kioldó
Vezérlőáramkör feszültsége [Uc]: 110...130 V AC 50/60 Hz, 125 V DC
Kiegészítő jellemzők
Névleges szigetelési feszültség [Ui]: 130 V az IEC 60947-1 szerint
Kioldási feszültség küszöbérték: 0,7...1,1 Un biztos nyitás, < 0,7 Un lehetséges nyitás
Impulzus időtartama: >= 20 ms
Szerelési mód: Belső szerelés
Maximális bekapcsolási teljesítmény VA-ben: 6 VA
Maximális bekapcsolási teljesítmény W-ban: 4 W
Maximális tartó teljesítményfelvétel VA-ben: 10 VA
Maximális tartó teljesítményfelvétel W-ban: 1 W
Mechanikai élettartam: 20000 ciklus
Működési idő: < 50 ms
Csatlakozások - sorkapcsok: Rugós sorkapcsok 1 0,5...1,5 mm² - kábel merevség: hajlékony kábelvég nélkül
Vezeték csupaszítási hossz: 8 mm
Környezet
Mennyiség készletenként: 1 készlet
