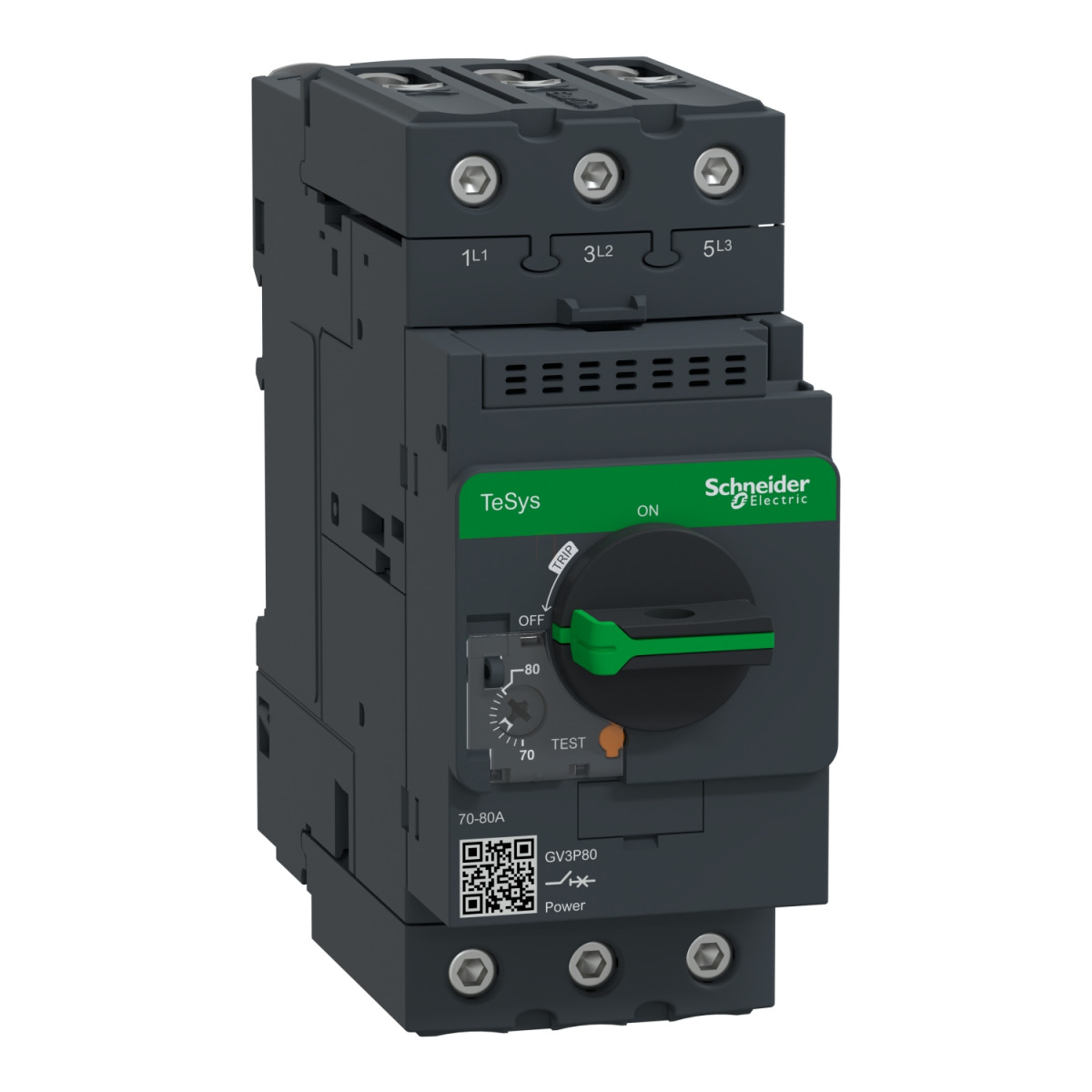

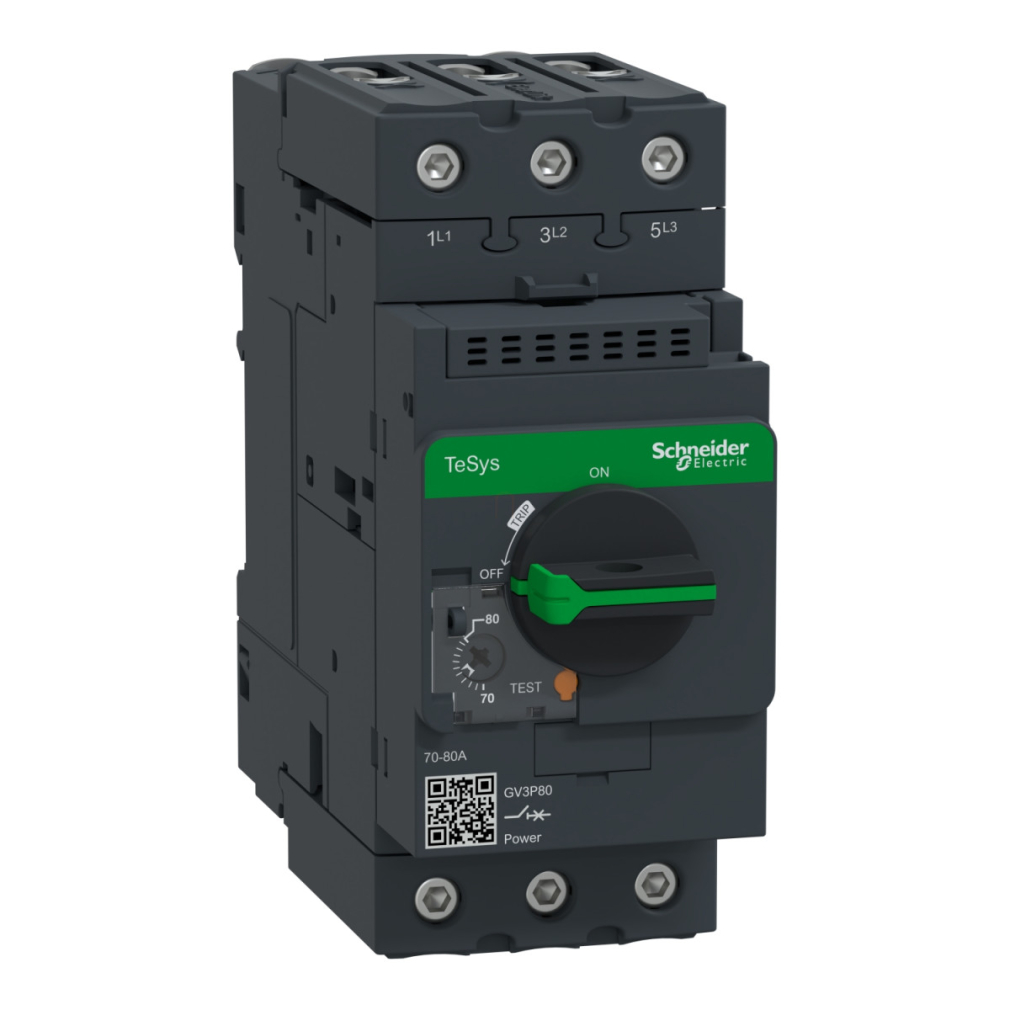

A Schneider Electric TeSys Deca termékcsaládjába tartozó GV3P80 motorvédő megszakító egy rendkívül megbízható és sokoldalú védelmi eszköz, amely kifejezetten ipari motorok védelmére lett kifejlesztve. Ez a 3 pólusú megszakító termikus-mágneses kioldóval rendelkezik, és az innovatív EverLink csatlakozási technológiával készül, amely biztosítja a stabil és hosszú távú elektromos kapcsolatot.
A GV3P80 megszakító 70-80 A közötti tartományban állítható termikus védelmet biztosít a motorok számára, ami különösen előnyös azokban az alkalmazásokban, ahol a terhelés időszakosan változik. A 1120 A mágneses kioldási árama megfelelő védelmet nyújt rövidzárlati áramokkal szemben, míg a beépített fáziskimaradás-érzékelő funkció megakadályozza a motor aszimmetrikus működését és az ebből eredő károsodást. A készülék 690 V AC névleges üzemi feszültségen használható 50/60 Hz hálózati frekvencián, és max. 45 kW teljesítményű motorok védelmére alkalmas 400/415 V AC esetén, illetve 55 kW teljesítményűekre 690 V AC feszültségen.
A megszakító kiemelkedő szakítóképességgel rendelkezik: 65 kA 230/240 V AC feszültségen, 50 kA 400/415 V AC és 440 V AC feszültségen, 12 kA 500 V AC feszültségen és 6 kA 690 V AC feszültségen. A névleges üzemi rövidzárlati megszakítóképesség (Ics) a névleges határzárlati megszakítóképesség (Icu) százalékában: 100% 230/240 V AC feszültségen, 60% 400/415 V AC és 440 V AC feszültségen, valamint 50% 500 V AC és 690 V AC feszültségen. Ez kiváló teljesítményt biztosít változatos ipari környezetekben, különböző terhelési körülmények között. A TeSys GV3P80 forgókaros működtetésű, ami intuitív és egyszerű használatot tesz lehetővé, miközben biztonságos leválasztást is biztosít a karbantartási munkák során.
A mechanikai tartósság szempontjából a GV3P80 motorvédő megszakító kiemelkedő, 50000 kapcsolási ciklust képes elviselni, elektromos tartóssága pedig 20000 ciklus AC-3 kategóriában 415 V feszültségen. A készülék kompakt méretekkel rendelkezik: szélessége 55 mm, magassága 132 mm, mélysége pedig 136 mm. A GV3P80 többféle módon is felszerelhető: 35 mm-es szimmetrikus DIN sínre pattintással, panelre csavarozással (3 x M4 csavarokkal), vagy előre hornyolt AM1 PA lemezre. A készülék vízszintesen és függőlegesen is felszerelhető, ami rugalmas telepítési lehetőségeket biztosít. Az 5 N.m meghúzási nyomatékot igénylő csavaros csatlakozók megbízható elektromos kapcsolatot garantálnak. Robusztus kivitelének köszönhetően a megszakító ellenáll a rázkódásoknak (5 Gn nyitott és 30 Gn zárt állapotban) és a rezgéseknek (4 Gn, 5-300 Hz tartományban), valamint széles üzemi hőmérsékleti tartománnyal rendelkezik (-20...+60 °C). A GV3P80 készülék IP20 védettséggel és IK09 ütésállósági fokozattal rendelkezik, így megfelelő védelmet nyújt ipari környezetben.
Schneider Electric TeSys - GV3P80 - GV3P motorvédő megszakító termikus - mágneses 70 - 80A EVERLINK csatlakozó műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Termék vagy komponens típusa: Motorvédő megszakító
Eszköz rövid neve: GV3P
Eszköz alkalmazása: Motorvédelem
Kioldó egység technológia: Termikus-mágneses
Kiegészítő jellemzők
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény kW: 45 kW 400/415 V AC 50/60 Hz maximális csúcsáram 750 A, 45 kW 500 V AC 50/60 Hz maximális csúcsáram 750 A, 55 kW 690 V AC 50/60 Hz maximális csúcsáram 750 A
Megszakítóképesség: 65 kA Icu 230/240 V AC 50/60 Hz esetén, 50 kA Icu 400/415 V AC 50/60 Hz esetén, 50 kA Icu 440 V AC 50/60 Hz esetén, 12 kA Icu 500 V AC 50/60 Hz esetén, 6 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi rövidzárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz esetén, 60% 400/415 V AC 50/60 Hz esetén, 60% 440 V AC 50/60 Hz esetén, 50% 500 V AC 50/60 Hz esetén, 50% 690 V AC 50/60 Hz esetén
Vezérlés típusa: Forgókaros
Névleges áram: 80 A
Termikus védelem beállítási tartomány: 70...80 A az IEC 60947-2 szerint
Mágneses kioldási áram: 1120 A
Konvencionális szabad levegő termikus áram: 80 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen az IEC 60947-4-1 szerint
Leválasztási alkalmasság: Igen az IEC 60947-1 szerint
Teljesítmény-disszipáció pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 20000 ciklus AC-3 esetén 415 V In
Névleges terhelés: Megszakítás nélküli az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 N.m - csavaros csatlakozónál
Fizikai jellemzők
Rögzítési mód: 35 mm szimmetrikus DIN sínre: pattintható, Panelre: csavarozható (3 x M4 csavarral)
Beépítési helyzet: Vízszintes, Függőleges
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, IEC/EN 60335-1:30.2 pont, IEC/EN 60335-2-40:JJ melléklet
Termék tanúsítványok: CCC, CSA, EAC, ATEX, LROS (Lloyds register of shipping), BV, ABS, DNV-GL, UKCA
IK védettségi fokozat: IK09 burkolat
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus állóság: IACS E10 szerint
Tárolási környezeti hőmérséklet: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -20…60 °C
Mechanikai robusztusság: Ütések: 5 Gn 11 ms-ig nyitott megszakítóval, Ütések: 30 Gn 11 ms-ig zárt megszakítóval, Rezgések: 4 Gn, 5...300 Hz
Üzemi tengerszint feletti magasság: 3000 m
