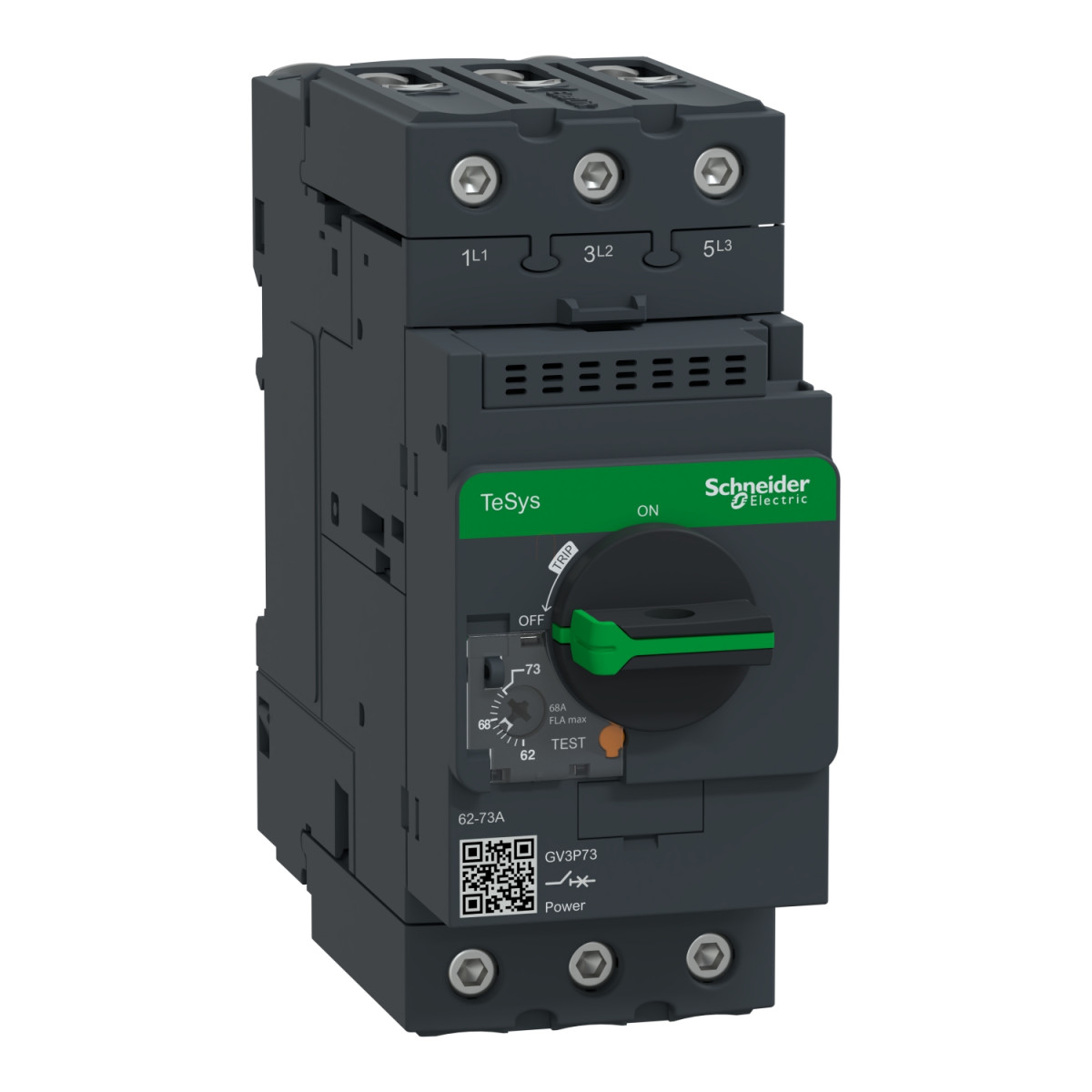

A Schneider Electric TeSys Deca termékcsalád GV3P73 típusú motorvédő megszakítója a professzionális ipari alkalmazások megbízható védelmi eszköze. Ez a 3 pólusú motorvédő 62-73A áramtartományban állítható termikus-mágneses kioldóval rendelkezik, amely optimális védelmet biztosít a motorok számára túlterhelés és rövidzárlat ellen egyaránt.
A GV3P73 motorvédő megszakító a TeSys Deca termékcsalád frame 3 méretű tagja, amely korszerű EverLink csatlakozókkal van felszerelve a biztonságos és stabil elektromos kapcsolat érdekében. A készülék 690V AC üzemi feszültségig alkalmazható, és különböző teljesítményű motorokhoz használható: 37 kW (400/415V AC), 45 kW (500V AC) és 55 kW (690V AC) esetén. A megszakítási kapacitása lenyűgöző, akár 65 kA-ig terjed 230/240V AC-nél, és 50 kA 400/415V AC feszültségen, ami magas szintű védelmet nyújt még komoly rövidzárlatok esetén is.
A termék sokoldalúságát bizonyítja, hogy többféle szerelési mód támogatott: 35 mm-es DIN sínre pattintható, vagy panelre 3 db M4-es csavarral rögzíthető. A kezelése egyszerű a forgatható működtető karnak köszönhetően. A készülék IP20 védettséggel rendelkezik, és mechanikai ellenállóképessége is figyelemre méltó, hiszen akár 5G rázásállósággal bír nyitott kontaktusok esetén, és 30G-vel zárt állapotban. A terméket széles hőmérséklettartományban (-20...+60°C) használhatod, és magas, 3000 méteres tengerszint feletti magasságig alkalmazható. A GV3P73 fázisvédelem funkcióval is rendelkezik az IEC 60947-4-1 szabvány szerint, valamint alkalmas leválasztó kapcsolóként is az IEC 60947-1 szabványnak megfelelően.
A TeSys GV3P73 megszakító mechanikai élettartama 50 000 kapcsolási ciklus, míg elektromos élettartama 20 000 ciklus az AC-3 kategóriában 415V-nál. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között EN/IEC 60947-2, EN/IEC 60947-4-1, UL, CSA, EAC, ATEX, valamint különböző tengerészeti tanúsítványokkal (LROS, BV, ABS, DNV-GL) is rendelkezik, így széles körben alkalmazható mind ipari, mind tengeri környezetben. Méretei kompaktak (szélesség: 55 mm, magasság: 132 mm, mélység: 136 mm), így helytakarékos megoldást kínál a kapcsolószekrényekben. A GV3P73 pólusonkénti teljesítményvesztesége 8W, a mágneses kioldási áram pedig 1120A, amely pontos motorvédelmet biztosít a különböző alkalmazásokban.
Schneider Electric TeSys - GV3P73 - GV3P motorvédő megszakító termikus - mágneses 62 - 73A EVERLINK csatlakozó műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Termék vagy komponens típus: Motorvédő megszakító
Eszköz rövid neve: GV3P
Alkalmazás: Motorvédelem
Kioldóegység technológia: Termikus-mágneses
Kiegészítő
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint
AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény: 37 kW 400/415 V AC 50/60 Hz-en
45 kW 500 V AC 50/60 Hz-en
55 kW 690 V AC 50/60 Hz-en
Megszakítási kapacitás
65 kA Icu 230/240 V AC 50/60 Hz-en
50 kA Icu 400/415 V AC 50/60 Hz-en
50 kA Icu 440 V AC 50/60 Hz-en
12 kA Icu 500 V AC 50/60 Hz-en
6 kA Icu 690 V AC 50/60 Hz-en
Üzemi paraméterek
Vezérlés típusa: Forgókar
Névleges áram [In]: 73 A
Termikus védelem beállítási tartománya: 62...73 A az IEC 60947-2 szerint
Mágneses kioldási áram: 1120 A
Konvencionális szabad levegőn termikus áram [Ith]: 73 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Fázisvédelem érzékenység: Igen, az IEC 60947-4-1 szerint
Leválaszthatóság: Igen, az IEC 60947-1 szerint
Mechanikai jellemzők
Teljesítményveszteség pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 20000 ciklus AC-3 esetén 415 V In
Névleges működési mód: Megszakítás nélküli az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 N.m csavaros kapocsnál
Rögzítési mód: 35 mm szimmetrikus DIN sín: pattintható
Panel: csavarozott (3 x M4 csavarokkal)
Szerelési pozíció: Vízszintes vagy függőleges
Méretek
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Terméktanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA
IK védettségi fokozat: IK09 ház
IP védettségi fokozat: IP20 az IEC 60529 szerint
Tárolási környezeti hőmérséklet: -40...80 °C
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütésállóság: 5 Gn 11 ms-ra nyitott kontaktorral
Ütésállóság: 30 Gn 11 ms-ra zárt kontaktorral
Vibráció: 4 Gn, 5...300 Hz
Üzemi tengerszint feletti magasság: 3000 m
