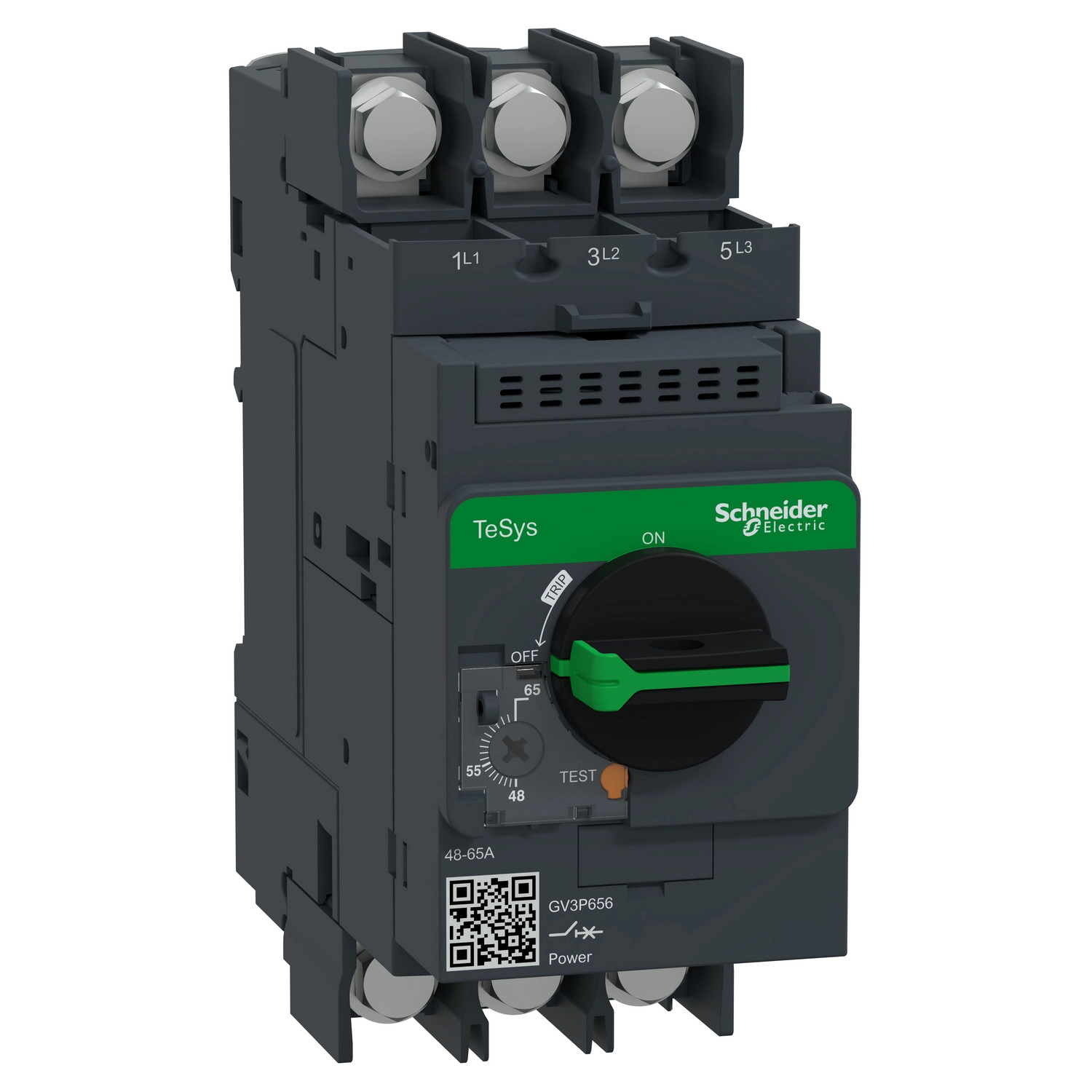

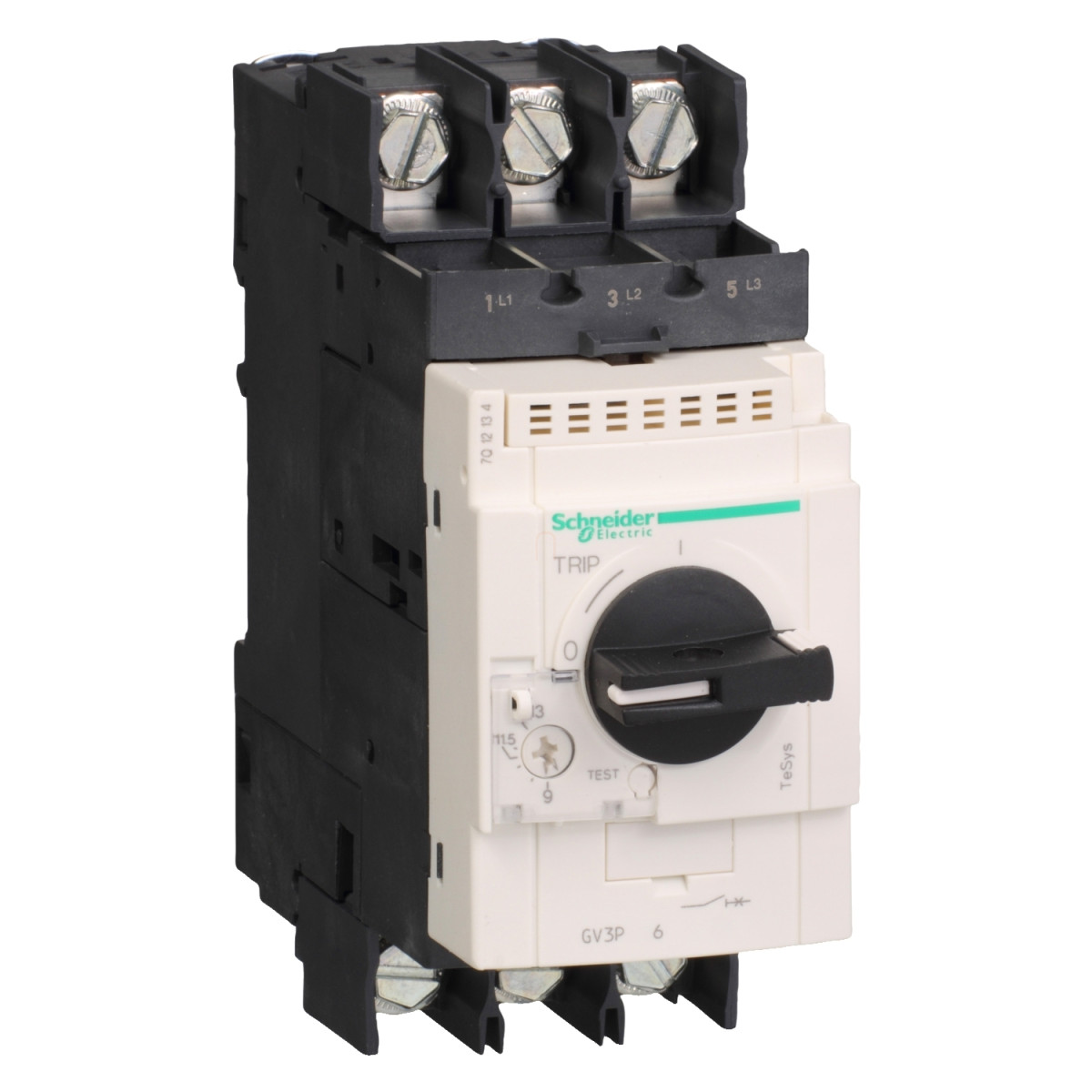

Schneider Electric TeSys - GV3P656 - Motorvédő kapcsoló 65 A sarus sorkapocs
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A GV3P656 motorvédő kapcsoló kiemelkedő szakítóképességgel rendelkezik - akár 100 kA-t is képes megszakítani 230/240V AC feszültségen, míg 400/415V AC hálózaton 50 kA megszakítóképességet biztosít. A névleges üzemi árama 65A, termikus védelmi beállítási tartománya 48-65A, mágneses kioldási árama pedig 910A. Az eszköz az IEC 60947-2 és IEC 60947-4-1 szabványoknak megfelelően készül, és A kategória valamint AC-3 felhasználási kategóriába tartozik.
A készülék műszaki paraméterei között kiemelendő a névleges szigetelési feszültség (Ui) és a névleges üzemi feszültség (Ue) egyaránt 690V AC 50/60 Hz érték. A lökőfeszültség-állóság (Uimp) 6 kV az IEC 60947-2 szerint. Különleges tulajdonsága a fáziskiesés-érzékenység, amely az IEC 60947-4-1 szabványnak megfelelően védi a motort az aszimmetrikus táplálás okozta károsodásoktól. Alkalmas leválasztásra az IEC 60947-1 szabvány szerint.
A termék mechanikailag és elektromosan is rendkívül strapabíró, 50000 ciklusos mechanikai és elektromos élettartammal rendelkezik AC-3 415V In paraméterekkel. A pólusonkénti teljesítményveszteség 8W. A névleges terhelhetőség megszakítás nélküli az IEC 60947-4-1 szabvány szerint. A csatlakozások meghúzási nyomatéka 6 Nm a sarus-gyűrűs csatlakozóknál.
A GV3P656 többféle módon rögzíthető: 35 mm-es szimmetrikus DIN-sínre pattintással vagy panelre csavarozással (3 db M4 csavar). Vízszintesen és függőlegesen egyaránt felszerelhető. Fizikai méretei: 55 mm szélesség, 132 mm magasság és 136 mm mélység. A csatlakozások osztása 17,5 mm (távtartók nélkül). A készülékház sötétszürke színű, IP20 védettségű az IEC 60529 szerint, továbbá IK09 fokozatú mechanikai védettséggel rendelkezik.
A GV3P656 széles hőmérséklettartományban működőképes: -20°C és +60°C között. Tárolási hőmérséklete -40°C és +80°C között van. Mechanikai robusztussága kiemelkedő: nyitott állapotban 15G, zárt állapotban 30G ütésállóság 11 ms-ig, illetve 4G, 5-300 Hz rezgésállóság jellemzi. Akár 3000 méteres tengerszint feletti magasságban is üzemeltethető.
Schneider Electric TeSys - GV3P656 - Motorvédő kapcsoló 65 A sarus sorkapocs műszaki adatok
Általános tulajdonságok
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Eszköz típusa: Motorvédő kapcsoló
Rövid típusjel: GV3P
Alkalmazási terület: Motorvédelem
Kioldóegység technológia: Termikus-mágneses
Kiegészítő adatok
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 30 kW 400/415 V AC 50/60 Hz esetén, 45 kW 500 V AC 50/60 Hz esetén, 55 kW 690 V AC 50/60 Hz esetén
Védelmi és villamos jellemzők
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 50 kA Icu 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 50 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 12 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 6 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi rövidzárlati megszakítóképesség (Ics): 100% 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 50% 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 50% 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Vezérlési mód: Forgató fogantyú
Névleges áram: 65 A
Termikus védelem beállítási tartománya: 48...65 A az IEC 60947-2 szerint
Mágneses kioldási áram: 910 A
Hagyományos szabad levegőn mért hőáram (Ith): 65 A az IEC 60947-2 szerint
Névleges üzemi feszültség (Ue): 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség (Ui): 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság (Uimp): 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen, az IEC 60947-4-1 szerint
Alkalmas leválasztásra: Igen, az IEC 60947-1 szerint
Mechanikai és működési jellemzők
Teljesítményveszteség pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus AC-3 esetén 415 V In mellett
Névleges terhelhetőség: Megszakítás nélküli az IEC 60947-4-1 szerint
Meghúzási nyomaték: 6 N.m - sarus-gyűrűs csatlakozókon
Rögzítési mód: 35 mm szimmetrikus DIN sín: pattintható, Panel: csavarozható (3 x M4 csavarral)
Szerelési pozíció: Vízszintes, Függőleges
Fizikai paraméterek
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Csatlakozások osztása: 17,5 mm távtartók nélkül
Szín: Sötétszürke
Környezeti adatok
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1:Clause 30.2, IEC/EN 60335-2-40:Annex JJ
Termék tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS (Lloyds register of shipping), BV, ABS, DNV-GL, UKCA
IK védettségi fokozat: IK09 burkolat
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: megfelel az IACS E10 követelményeinek
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütések: 15 Gn 11 ms-ig nyitott kapcsoló esetén, Ütések: 30 Gn 11 ms-ig zárt kapcsoló esetén, Rezgések: 4 Gn, 5...300 Hz
Üzemi tengerszint feletti magasság: 3000 m
