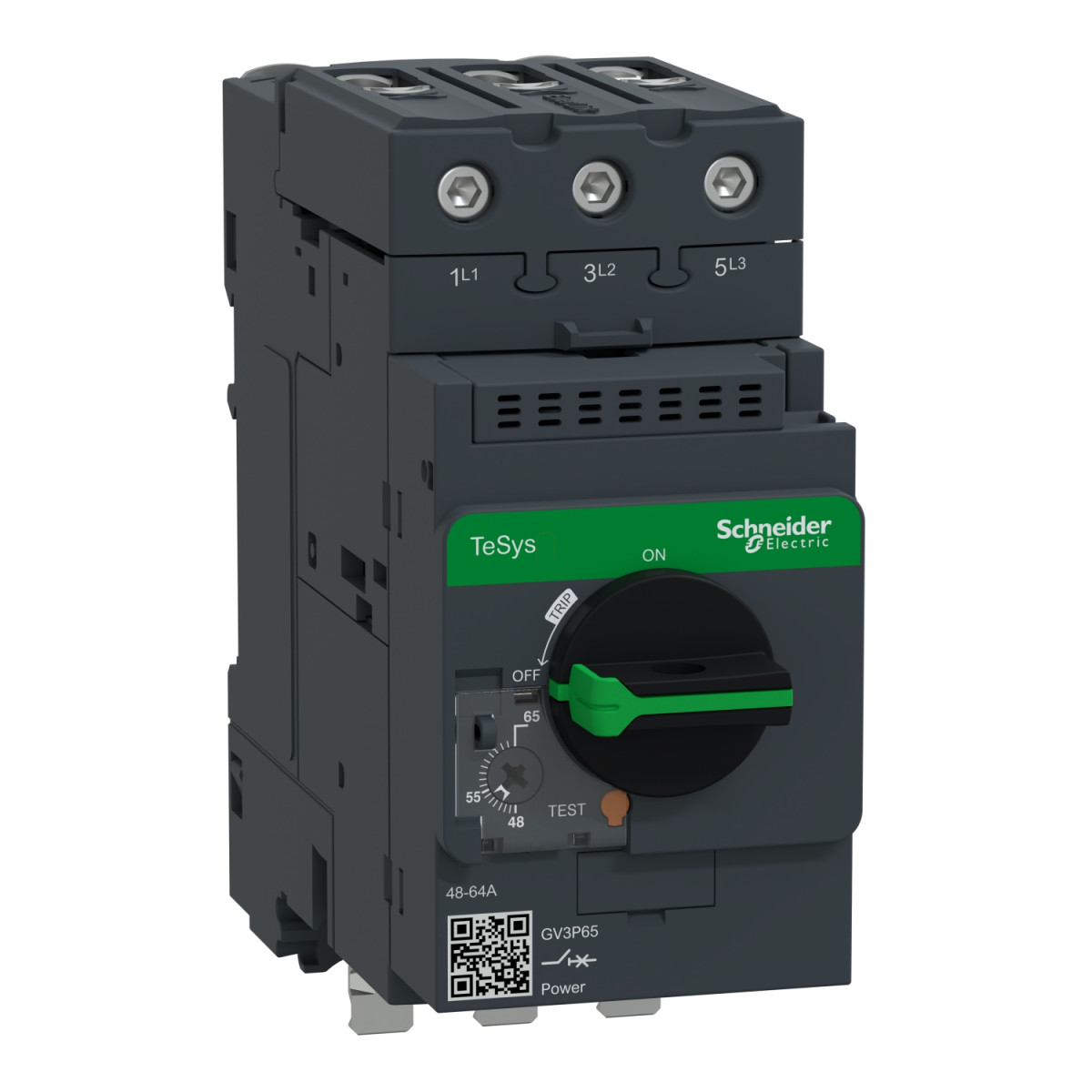

A Schneider Electric TeSys Deca GV3P651 motorvédő kapcsoló egy kiemelkedően megbízható választás az ipari környezetben történő motorvédelemhez. Ez a 3 pólusú motorvédő kapcsoló 48-65 A közötti tartományban szabályozható hőkioldással és mágneses kioldással is rendelkezik, ami kettős védelmet biztosít a motorok számára különböző meghibásodási helyzetekben. Az EverLink technológiának köszönhetően a csatlakozások biztonságosak és tartósak maradnak még vibrációs környezetben is, jelentősen csökkentve a karbantartási igényeket.
A TeSys GV3P651 rendkívül sokoldalú eszköz, amely 690 V-os névleges üzemi feszültséggel rendelkezik, így széles körben alkalmazható különböző ipari rendszerekben. Motorteljesítmény szempontjából akár 30 kW (400/415 V AC), 45 kW (500 V AC) vagy 55 kW (690 V AC) teljesítményű motorok védelmére is alkalmas. A forgókaros vezérlés ergonomikus kezelést tesz lehetővé, míg a készülék kompakt méretei (55 mm szélesség, 132 mm magasság, 136 mm mélység) lehetővé teszik a helytakarékos telepítést.
A termék kiemelkedő szakítókapacitással rendelkezik, ami elérheti a 100 kA-t is 230/240 V AC feszültségnél, míg 400/415 V AC-nél 50 kA, 690 V AC-nél pedig 6 kA értéket biztosít. Ez rendkívül fontos olyan környezetekben, ahol potenciálisan nagy zárlati áramok alakulhatnak ki. A GV3P651 a fázisvédelem funkcióval is el van látva, ami megfelelő védelmet nyújt aszimmetrikus terhelés vagy fáziskiesés esetén is. A szigetelési szint 690 V AC (Ui), míg az impulzus-állósági feszültség 6 kV (Uimp), ami magas fokú villamos biztonságot garantál.
A TeSys GV3P651 motorvédő készülék szerelése rendkívül rugalmas: telepíthető 35 mm-es szimmetrikus DIN sínre pattintással vagy panelra csavarozással (3 db M4 csavarral). Horizontális és vertikális szerelési pozíció is lehetséges, ami tovább növeli az alkalmazási lehetőségeket. Az IP20-as védettség mellett IK09 fokozatú mechanikai ütésállósággal is rendelkezik, így ellenáll a durva ipari környezet kihívásainak. A készülék működési hőmérséklet-tartománya -20°C és +60°C között van, ami lehetővé teszi a szélsőséges hőmérsékleti körülmények közötti használatot is. Jelentős mechanikai robusztussága révén ellenáll akár 15 Gn (nyitott állapotban) illetve 30 Gn (zárt állapotban) nagyságú ütéseknek, valamint 4 Gn erősségű vibrációnak 5-300 Hz frekvenciatartományban, így ideális választás rezgésnek kitett ipari környezetben is.
Schneider Electric TeSys - GV3P651 - Motorvédő kapcsoló 65 A csak 1db Everlink sorkapocs műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Termék vagy részegység típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV3P
Alkalmazás: Motorvédelem
Kioldóegység technológia: Termo-mágneses
Kiegészítő adatok
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 30 kW 400/415 V AC 50/60 Hz esetén, 45 kW 500 V AC 50/60 Hz esetén, 55 kW 690 V AC 50/60 Hz esetén
Teljesítmény és védelem
Szakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 50 kA Icu 400/415 V AC 50/60 Hz esetén, 50 kA Icu 440 V AC 50/60 Hz esetén, 12 kA Icu 500 V AC 50/60 Hz esetén, 6 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi zárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz esetén, 100% 400/415 V AC 50/60 Hz esetén, 100% 440 V AC 50/60 Hz esetén, 50% 500 V AC 50/60 Hz esetén, 50% 690 V AC 50/60 Hz esetén
Vezérlés típusa: Forgókaros
Névleges áram: 65 A
Hővédelmi beállítási tartomány: 48-65 A az IEC 60947-2 szerint
Mágneses kioldási áram: 910 A
Konvencionális szabad levegős termikus áram: 65 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges impulzusállósági feszültség: 6 kV az IEC 60947-2 szerint
Fázisvédelem érzékenység: Igen az IEC 60947-4-1 szerint
Alkalmasság leválasztásra: Igen az IEC 60947-1 szerint
Műszaki adatok
Teljesítmény-disszipáció pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus AC-3 esetén 415 V In terhelésnél
Névleges üzemi besorolás: Folyamatos az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 N.m - csavaros kapocsnál
Rögzítési mód: 35 mm-es szimmetrikus DIN sínre pattintható, Panelre csavarozható (3 x M4 csavar)
Szerelési pozíció: Horizontális, Vertikális
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötétszürke
Környezeti paraméterek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1:30.2 pont, IEC/EN 60335-2-40:JJ melléklet
Tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA
IK védettségi fokozat: IK09 burkolat
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: Megfelel az IACS E10 szabványnak
Környezeti hőmérséklet tárolás esetén: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti hőmérséklet üzemeltetés esetén: -20...60 °C
Mechanikai robusztusság: Ütés: 15 Gn 11 ms-ig nyitott állapotban, Ütés: 30 Gn 11 ms-ig zárt állapotban, Vibráció: 4 Gn, 5...300 Hz
Üzemeltetési magasság: 3000 m
