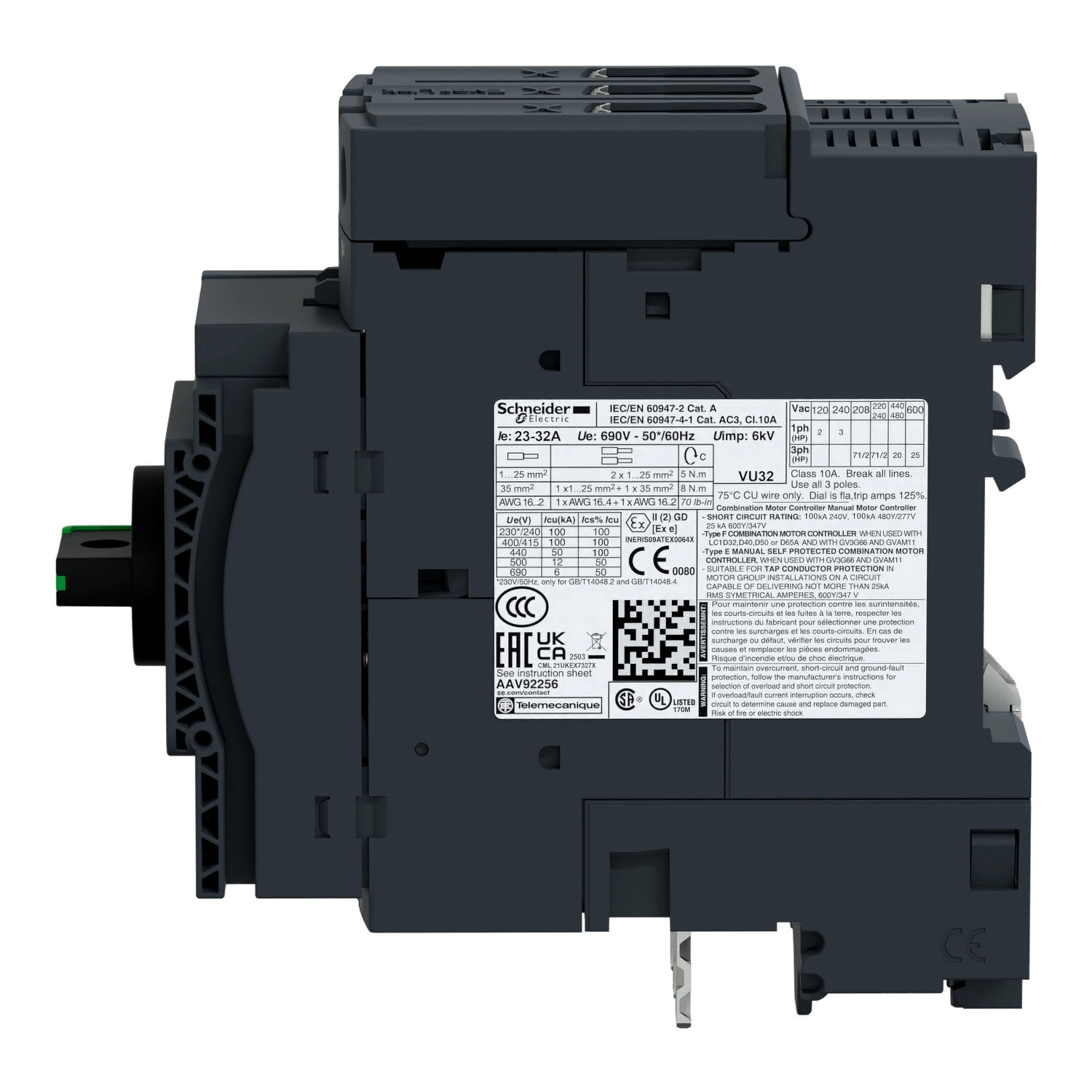

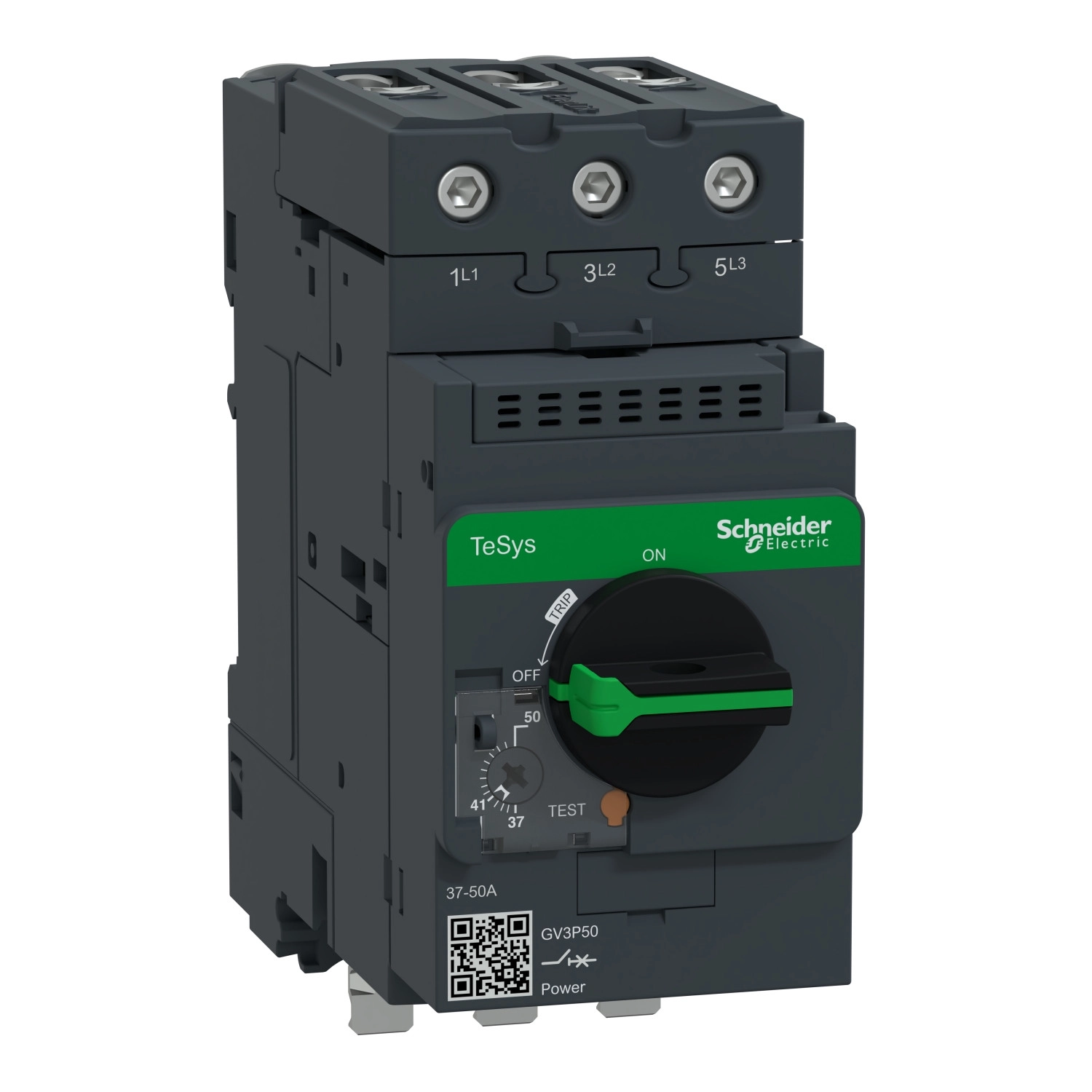

A Schneider Electric TeSys Deca sorozatának GV3P501 motorvédő kapcsolója egy kiváló minőségű, 3-pólusú védelmi eszköz, amely elsősorban ipari motorok megbízható védelmére szolgál. A termék a TeSys GV3 termékcsalád része, amely a Schneider Electric megbízható és kiváló minőségű motorvédő eszközeinek kiemelkedő képviselője. Ez a konkrét típus a GV3P501 cikkszámmal rendelkezik, és speciálisan a 37-50 A tartományban üzemelő motorok védelmére tervezték.
A GV3P501 motorvédő kapcsoló termál-mágneses kioldó technológiát alkalmaz, ami kettős védelmet biztosít: egyrészt véd a túlterhelés ellen a beállítható termikus kioldó segítségével, másrészt a rövidzárlati áramok ellen a mágneses kioldó révén. A termikus védelem 37 és 50 A között állítható be, míg a mágneses kioldás 700 A-nél lép működésbe. Az IEC 60947-2 szabvány szerint kategorizált megszakító 230/240 V-on 100 kA, 400/415 V-on és 440 V-on 50 kA, 500 V-on 12 kA, valamint 690 V-on 6 kA megszakítóképességgel rendelkezik. Különböző feszültségszinteken az Ics névleges üzemi rövidzárlati megszakítóképesség az Icu értékének 100%, illetve magasabb feszültségeken 50%-a, ami kimagasló teljesítményt jelent a kategóriájában.
A GV3P501 motorvédő kapcsoló számos fejlett funkcióval rendelkezik. Az eszköz képes a fáziskiesés érzékelésére az IEC 60947-4-1 szabványnak megfelelően, ami extra védelmet nyújt a háromfázisú motoroknak. A szigetelési képesség kiváló, amit a 690 V-os névleges szigetelési feszültség (Ui) és a 6 kV-os névleges lökőfeszültség-állóság (Uimp) is bizonyít. Az eszköz rotációs fogantyúval rendelkezik, ami ergonomikus és egyszerű kezelést biztosít. A névleges áram (In) 50 A, míg a hagyományos szabad levegőben mért termikus áram (Ith) szintén 50 A. Az alkalmazható motorteljesítmény 400/415 V-on 22 kW, 500 V-on 30 kW, míg 690 V-on akár 45 kW is lehet, így széles teljesítményspektrumban használható.
A GV3P501 műszaki paraméterei és konstrukciója kiváló tartósságot és megbízhatóságot biztosítanak. A mechanikai élettartam 50000 ciklus, míg az elektromos élettartam AC-3 kategóriában 415 V-on 50000 kapcsolás. Az IK09 tokozás kiváló mechanikai védelmet, míg az IP20 védettség megfelelő érintésvédelmet biztosít. A készülék 35 mm-es szimmetrikus DIN-sínre pattintható vagy panelre csavarozható (3 db M4-es csavarral), így rugalmas szerelési lehetőségeket kínál. Méretei kompaktak: szélessége 55 mm, magassága 132 mm, mélysége 136 mm. A GV3P501 motorvédő kapcsoló kialakítása lehetővé teszi mind horizontális, mind vertikális telepítését, ami növeli a telepítési rugalmasságot. A csatlakozókapcsok meghúzási nyomatéka 5 Nm, ami biztos és stabil csatlakozást eredményez. Az EverLink technológia kimagasló csatlakozási megbízhatóságot biztosít hosszú távon is.
Schneider Electric TeSys - GV3P501 - Motorvédő kapcsoló 50 A csak 1db Everlink sorkapocs műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Termék neve: TeSys GV3
Termék vagy alkatrész típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV3P
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológiája: Termál-mágneses
Műszaki paraméterek
Pólusok leírása: 3P
Hálózat típusa: AC
Alkalmazási kategória: Kategória A az IEC 60947-2 szerint
AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény kW: 22 kW 400/415 V AC 50/60 Hz
30 kW 500 V AC 50/60 Hz
45 kW 690 V AC 50/60 Hz
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA Icu 400/415 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
12 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
6 kA Icu 690 V AC 50/60 Hz az IEC 60947-2 szerint
[Ics] névleges üzemi rövidzárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
100% 400/415 V AC 50/60 Hz az IEC 60947-2 szerint
100% 440 V AC 50/60 Hz az IEC 60947-2 szerint
50% 500 V AC 50/60 Hz az IEC 60947-2 szerint
50% 690 V AC 50/60 Hz az IEC 60947-2 szerint
Vezérlési mód: Forgókapcsoló
[In] névleges áram: 50 A
Termikus védelem beállítási tartomány: 37...50 A az IEC 60947-2 szerint
Mágneses kioldási áram: 700 A
[Ith] hagyományos szabad levegőben mért termikus áram: 50 A az IEC 60947-2 szerint
[Ue] névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
[Ui] névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen az IEC 60947-4-1 szerint
Leválasztásra alkalmas: Igen az IEC 60947-1 szerint
Mechanikai jellemzők
Teljesítményleadás pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Villamos élettartam: 50000 ciklus AC-3 esetén 415 V In
Névleges üzemeltetés: Megszakítás nélküli az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 N.m - csavaros kapocsnál

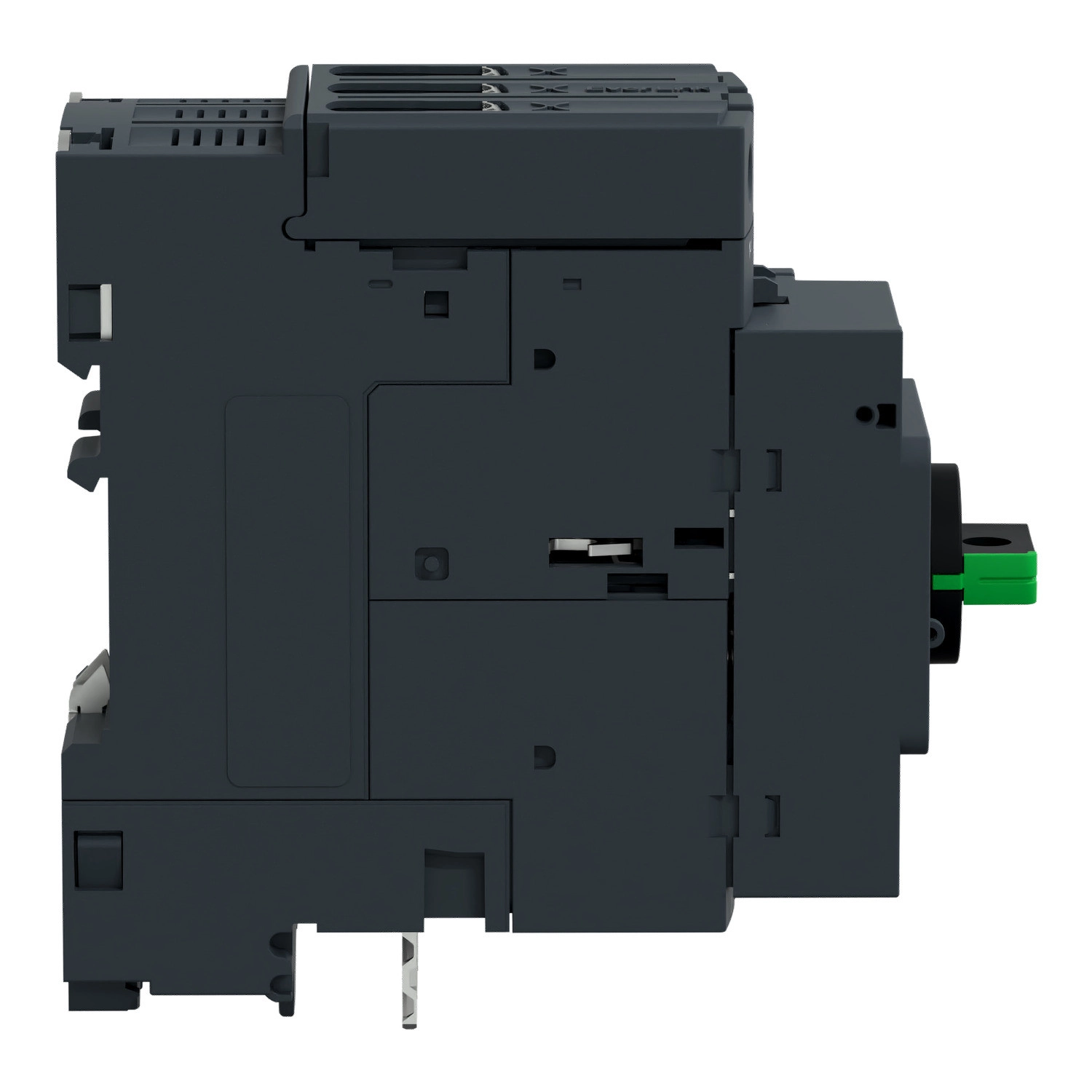

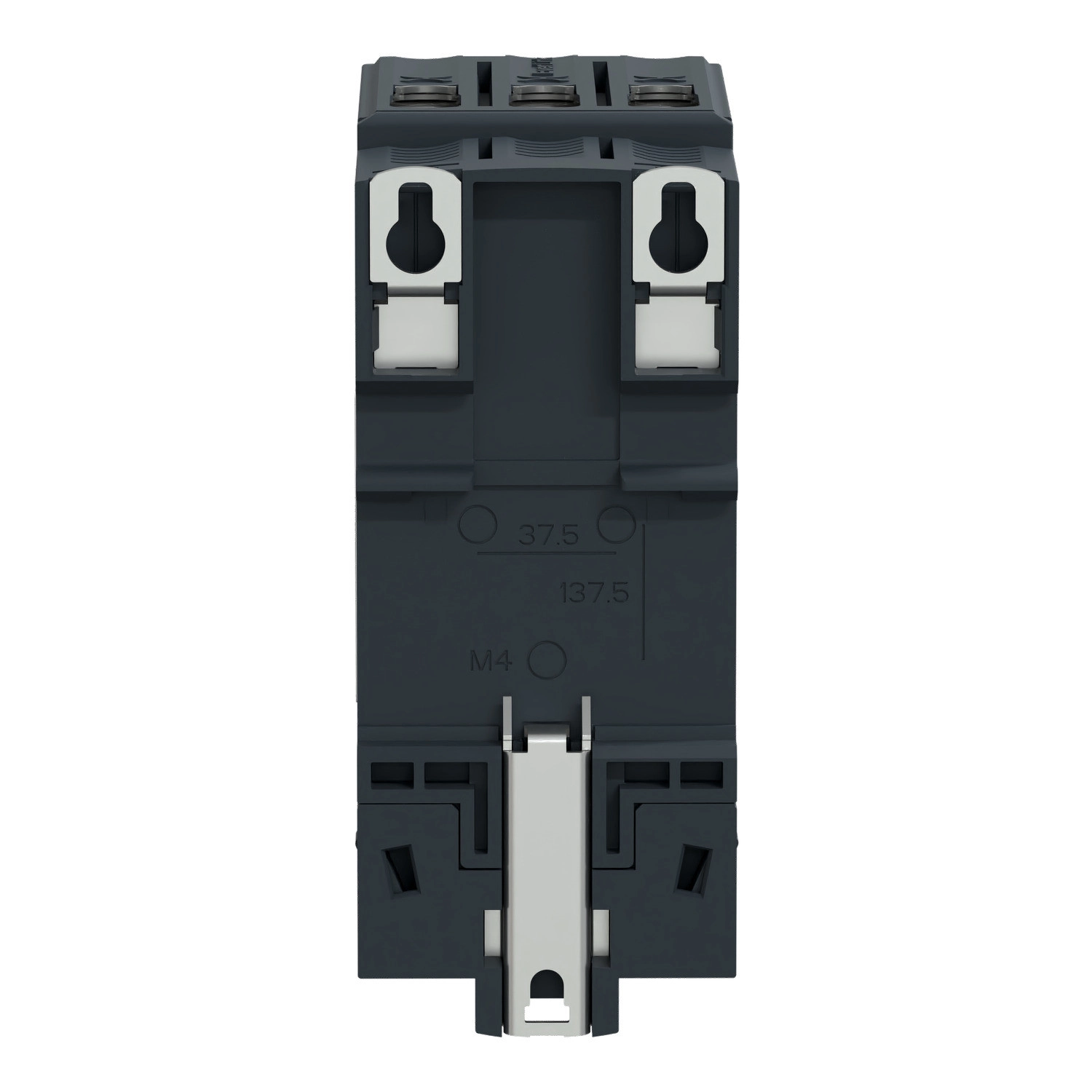

Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintható
Panel: csavarozott (3 x M4 csavarral)
Beépítési helyzet: Vízszintes
Függőleges
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Terméktanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA
IK védettségi fokozat: IK09 tokozás
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klímaviszonyok: IACS E10 szerinti
Környezeti levegőhőmérséklet tároláshoz: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti levegőhőmérséklet működéshez: -20...60 °C
Mechanikai robusztusság: Ütések: 15 Gn 11 ms-ig nyitott állapotban
Ütések: 30 Gn 11 ms-ig zárt állapotban
Rezgések: 4 Gn, 5...300 Hz
Üzemeltetési magasság: 3000 m
