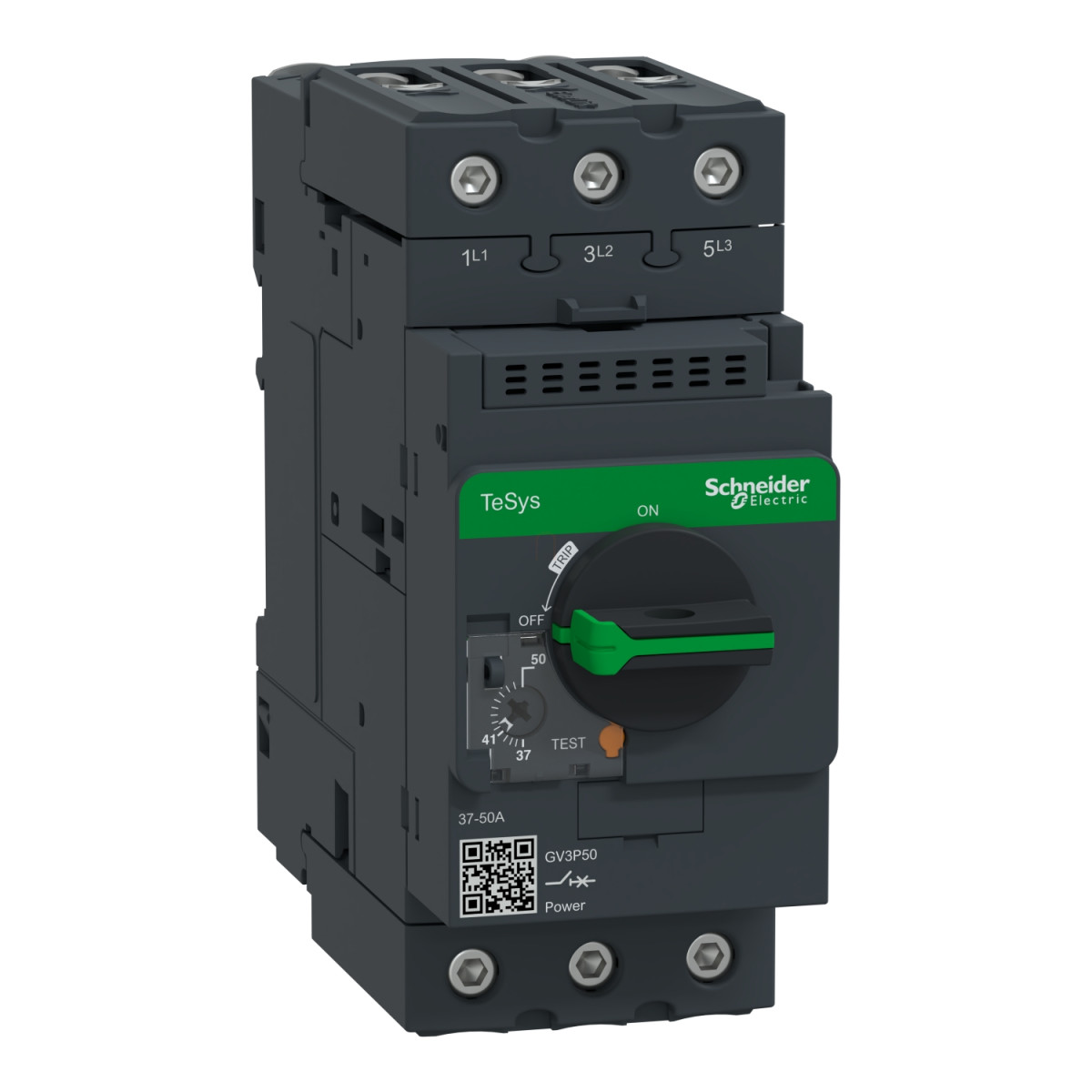

Schneider Electric TeSys - GV3P50 - Motorvédő kapcsoló 50 A

Pólusszám: 3

Védettség: IP20

Szélesség méret: 65 mm

Hosszúság méret: 145 mm

Magasság méret: 160 mm

Gyártó neve: Schneider Electric Zrt.

Több, mint 10 db azonnal, raktáron!

Schneider Electric TeSys - GV3P50 - Motorvédő kapcsoló 50 A

Name: Schneider Electric TeSys - GV3P50 - Motorvédő kapcsoló 50 A
Brand: Schneider Electric
SKU: 3389119405409
Price: 43630 HUF
Availability: InStock

43 630 Ft

Több, mint 10 db azonnal, raktáron!

Több, mint 10 db raktárról szállítható, nagyobb mennyiség nem rendelhető Rendeld meg -n belül és átadjuk a futárnak!

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

A Schneider Electric TeSys Deca GV3P50 motorvédő kapcsoló egy professzionális minőségű, sokoldalú védelmi megoldás ipari motorok számára. Ez a 3 pólusú motorvédő kapcsoló 37-50A áramtartományban állítható termikus védelmet biztosít, kombinálva a 700A-es mágneses kioldási szinttel, ami hatékony védelmet nyújt túlterhelések és rövidzárlatok ellen egyaránt.

A GV3P50 a TeSys Deca termékcsalád tagjaként fejlett motorvédelmi funkciókat kínál, mint például a fáziskiesés-érzékelés, amely az IEC 60947-4-1 szabványnak megfelelően biztosít védelmet az aszimmetrikus terhelések okozta károsodások ellen. A készülék forgókaros működtetésű, így egyszerű és biztonságos kezelést tesz lehetővé. A motorvédő kapcsoló széleskörű alkalmazásokban használható, különösen a 22 kW (400/415V), 30 kW (500V) vagy 45 kW (690V) teljesítményű háromfázisú motorokhoz ideális.

A GV3P50 kiemelkedő szakítóképességgel rendelkezik - akár 100 kA Icu 230/240V AC esetén, 50 kA Icu 400/415V és 440V AC esetén, 12 kA Icu 500V AC mellett, valamint 6 kA Icu 690V AC feszültségen. A készülék kiváló üzemi szakítóképességet (Ics) is biztosít, amely a névleges szakítóképesség 100%-a 440V-ig, és 50%-a 500V és 690V esetén. Az IEC 60947-2 szabvány szerinti A kategóriájú és az IEC 60947-4-1 szabvány szerinti AC-3 felhasználási kategóriáknak megfelelő kialakítás széles körű kompatibilitást biztosít különböző alkalmazásokhoz.

A TeSys GV3P50 motorvédő kapcsoló robusztus kialakítása kimagasló mechanikai és elektromos élettartamot garantál, mindkét esetben 50000 kapcsolási ciklust. A készülék többféle rögzítési móddal telepíthető: 35 mm-es DIN sínre pattintható, vagy panelra csavarozható 3 db M4 csavarral. A kompakt méreteknek (szélesség: 55 mm, magasság: 132 mm, mélység: 136 mm) köszönhetően helytakarékos megoldást jelent kapcsolószekrényekben. Az IK09 ütésállóság és IP20 érintésvédelmi osztály további védelmet biztosít a készülék számára a zord ipari környezetekben is.

Schneider Electric TeSys - GV3P50 - Motorvédő kapcsoló 50 A műszaki adatok

Főbb jellemzők

Termékcsalád: TeSys Deca

Terméknév: TeSys GV3

Eszköz rövid neve: GV3P

Eszköz alkalmazása: Motorvédelem

Kioldóegység technológia: Hőmágneses

Műszaki adatok

Pólusok: 3P

Hálózat típusa: AC

Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint

Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint

Motorteljesítmény: 22 kW 400/415 V AC 50/60 Hz esetén, 30 kW 500 V AC 50/60 Hz esetén, 45 kW 690 V AC 50/60 Hz esetén

Szakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 50 kA Icu 400/415 V AC 50/60 Hz esetén, 50 kA Icu 440 V AC 50/60 Hz esetén, 12 kA Icu 500 V AC 50/60 Hz esetén, 6 kA Icu 690 V AC 50/60 Hz esetén

Névleges üzemi zárlati szakítóképesség: 100% 230/240 V AC 50/60 Hz esetén, 100% 400/415 V AC 50/60 Hz esetén, 100% 440 V AC 50/60 Hz esetén, 50% 500 V AC 50/60 Hz esetén, 50% 690 V AC 50/60 Hz esetén

Vezérlés típusa: Forgókaros

Névleges áram: 50 A

Termikus védelmi beállítási tartomány: 37-50 A

Mágneses kioldási áram: 700 A

Konvencionális szabad levegőn termikus áram: 50 A

Névleges üzemi feszültség: 690 V AC 50/60 Hz

Névleges szigetelési feszültség: 690 V AC 50/60 Hz

Névleges lökőfeszültség-állóság: 6 kV

Fáziskiesés érzékenység: Igen

Szigetelésre való alkalmasság: Igen

Fizikai jellemzők

Disszipált teljesítmény pólusonként: 8 W

Mechanikai élettartam: 50000 ciklus

Elektromos élettartam: 50000 ciklus AC-3 esetén 415 V In

Névleges üzemeltetési mód: Megszakítás nélküli

Meghúzási nyomaték: 5 N.m csavaros kapocsnál

Rögzítési mód: 35 mm-es szimmetrikus DIN sín vagy panelra csavarozással (3 x M4 csavar)

Felszerelési helyzet: Vízszintes vagy függőleges

Szélesség: 55 mm

Magasság: 132 mm

Mélység: 136 mm

Szín: Sötétszürke

Környezeti jellemzők

Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1

Tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA

IK védettségi fokozat: IK09 burkolat

IP védettségi fokozat: IP20

Klimatikus ellenállás: Megfelel az IACS E10-nek

Környezeti üzemi hőmérséklet: -20...60 °C

Tárolási hőmérséklet: -40...80 °C

Tűzállóság: 960 °C az IEC 60695-2-11 szerint

Mechanikai robusztusság: Ütés: 15 Gn 11 ms nyitott állapotban, Ütés: 30 Gn 11 ms zárt állapotban, Rezgés: 4 Gn, 5-300 Hz

Üzemeltetési magasság: 3000 m

Termék adatok

Pólusszám

Védettség

IP20

Szélesség méret

65 mm

Hosszúság méret

145 mm

Magasság méret

160 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389119405409

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Gyártó

Schneider Electric

Kivitel

3389119405409

Védettség

IP20

Gyártó/Márka

Schneider Electric

Tömeg

1,008 kg/db

Cikkszám

3389119405409
