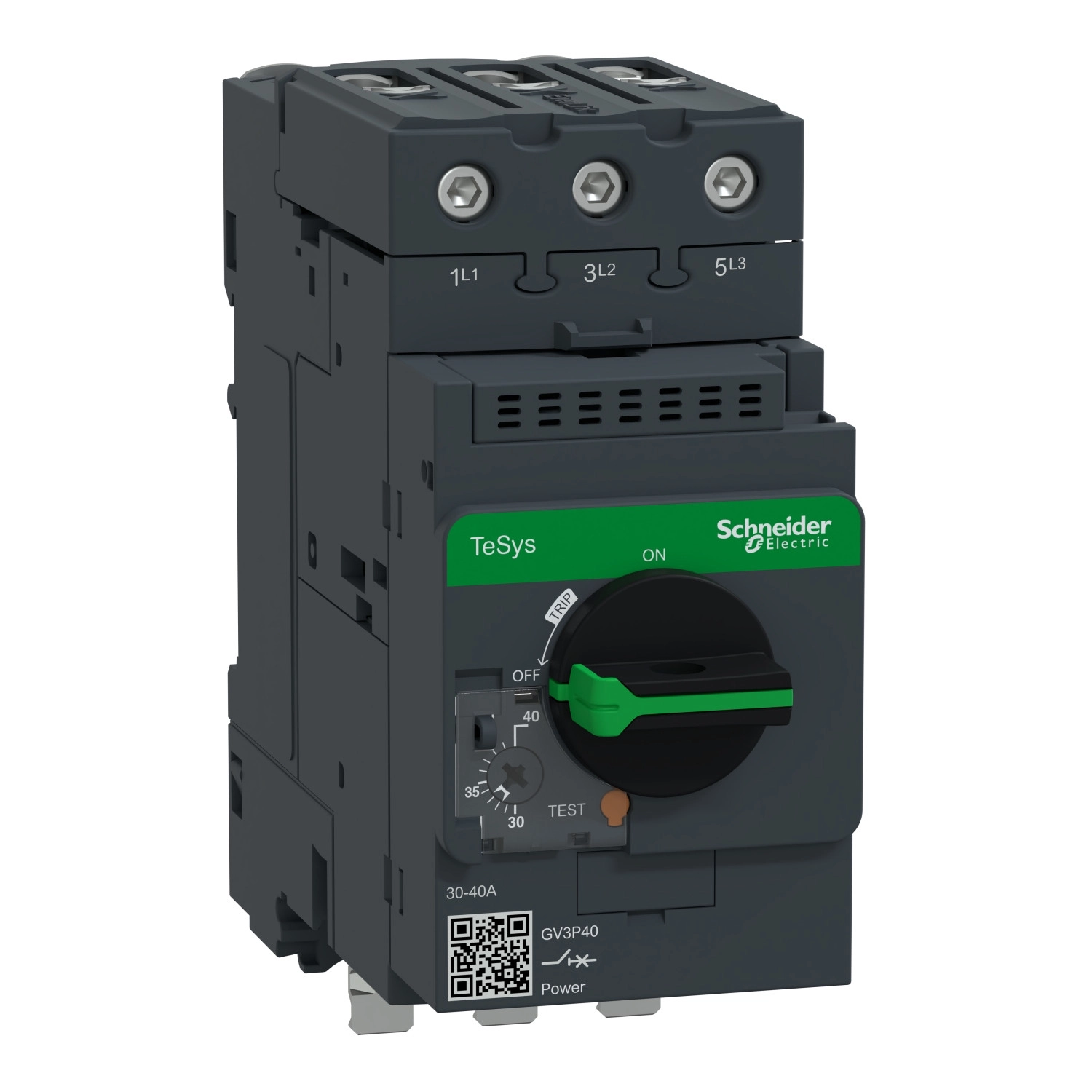

A Schneider Electric TeSys Deca sorozatú GV3P401 motorvédő kapcsoló egy kiváló minőségű ipari készülék, amelyet kifejezetten motorok védelmére terveztek. Ez a 3-pólusú, 30-40A közötti áramtartományban működő termék termikus-mágneses kioldó technológiával rendelkezik, és EverLink csatlakozással van ellátva, ami megbízható és tartós kapcsolatot biztosít.
A GV3P401 motorvédő kapcsoló többféle hálózati környezetben alkalmazható, támogatja az AC típusú hálózatot, és megfelel az IEC 60947-2 és IEC 60947-4-1 szabványoknak. Különböző teljesítményű motorok védelmére használható: 18,5 kW-os motoroknál 400/415 V AC mellett, 22 kW-os motoroknál 500 V AC esetén, valamint nagyobb, 37 kW-os motoroknál 690 V AC feszültségnél. A készülék 50/60 Hz-es hálózati frekvencián működik optimálisan.
A GV3P401 kiemelkedő megszakítóképességgel rendelkezik: 100 kA Icu értékkel 230/240 V AC feszültségen, 50 kA Icu értékkel 400/415 V AC és 440 V AC feszültségen, 12 kA Icu értékkel 500 V AC feszültségen, valamint 6 kA Icu értékkel 690 V AC feszültségen. A névleges üzemi megszakítóképesség (Ics) 230/240 V, 400/415 V és 440 V AC feszültségen a maximális érték 100%-a, míg 500 V és 690 V AC feszültségen ez az érték 50%.
A készülék forgókarral vezérelhető, névleges árama 40 A, a termikus védelmi beállítási tartománya pedig 30-40 A között állítható. A mágneses kioldási áram 560 A, míg a konvencionális, szabad levegőn mért termikus áram értéke 40 A. A névleges üzemi, szigetelési és lökőfeszültség értékei mind 690 V AC, illetve ez utóbbi esetében 6 kV.
A TeSys GV3P401 fáziskiesés-érzékelő funkcióval is rendelkezik, és alkalmas leválasztásra is az IEC 60947-1 szabvány szerint. A pólusonkénti teljesítményfelhasználása 8 W. A mechanikai és elektromos tartósságot tekintve egyaránt 50000 működési ciklust garantál, az utóbbit AC-3 kategóriában 415 V névleges feszültség mellett. A csavaros kapcsok meghúzási nyomatéka 5 Nm.
A GV3P401 többféleképpen is rögzíthető: 35 mm-es szimmetrikus DIN sínre pattintható, vagy panelre csavarozható (3 db M4 csavarral). Mind vízszintes, mind függőleges helyzetben szerelhető. Méretei: 55 mm szélesség, 132 mm magasság és 136 mm mélység. Sötétszürke színű, ami jól illeszkedik az ipari környezetbe.
A készülék számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1 és IEC/EN 60335-2-40. Rendelkezik továbbá CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL és UKCA tanúsítványokkal is. IK09 besorolású tokozással és IP20 védettséggel rendelkezik, megfelel az IACS E10 klimatikus ellenállási követelményeinek, és 960 °C-os tűzállósági tesztnek is alávethető.
A motorvédő kapcsoló -20°C és +60°C közötti üzemi hőmérséklet-tartományban használható, tárolási hőmérséklete pedig -40°C és +80°C között lehet. Mechanikai robusztussága kiemelkedő: nyitott állapotban 15 Gn, zárt állapotban 30 Gn erősségű ütéseket is kibír 11 ms időtartamig, és 4 Gn erősségű, 5-300 Hz közötti rezgéseket is elvisel. A készülék maximális üzemeltetési magassága 3000 méter.
Schneider Electric TeSys - GV3P401 - Motorvédő kapcsoló 40 A csak 1db Everlink sorkapocs műszaki adatok
Fő jellemzők
Termékvonal: TeSys Deca
Termék neve: TeSys GV3
Termék vagy komponens típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV3P
Eszköz alkalmazása: Motorvédelem
Kioldó egység technológiája: Termikus-mágneses
Kiegészítő jellemzők
Pólusok leírása: 3P
Hálózat típusa: AC
Alkalmazási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény kW: 18.5 kW 400/415 V AC 50/60 Hz mellett, 22 kW 500 V AC 50/60 Hz mellett, 37 kW 690 V AC 50/60 Hz mellett
Megszakító képesség: 100 kA Icu 230/240 V AC 50/60 Hz mellett, 50 kA Icu 400/415 V AC 50/60 Hz mellett, 50 kA Icu 440 V AC 50/60 Hz mellett, 12 kA Icu 500 V AC 50/60 Hz mellett, 6 kA Icu 690 V AC 50/60 Hz mellett
Névleges üzemi rövidzárlati megszakító képesség [Ics]: 100% 230/240 V AC 50/60 Hz mellett, 100% 400/415 V AC 50/60 Hz mellett, 100% 440 V AC 50/60 Hz mellett, 50% 500 V AC 50/60 Hz mellett, 50% 690 V AC 50/60 Hz mellett
Vezérlés típusa: Forgókar
Névleges áram [In]: 40 A
Termikus védelem beállítási tartománya: 30...40 A az IEC 60947-2 szerint
Mágneses kioldási áram: 560 A
Konvencionális szabad levegős termikus áram [Ith]: 40 A az IEC 60947-2 szerint
Villamossági jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen, az IEC 60947-4-1 szerint
Leválasztásra való alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítmény-disszipáció pólusonként: 8 W
Tartóssági jellemzők
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus AC-3 kategóriában 415 V In mellett
Névleges működési mód: Megszakítás nélküli az IEC 60947-4-1 szerint
Szerelési jellemzők
Meghúzási nyomaték: 5 N.m csavaros sorkapocs esetén
Rögzítési mód: 35 mm-es szimmetrikus DIN sín: bepattintható, Panel: csavarozható (3 x M4 csavarral)
Szerelési helyzet: Vízszintes, Függőleges
Méretek és tömeg
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1:30.2 szakasz, IEC/EN 60335-2-40:JJ melléklet
Termék tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA
IK védelmi fokozat: IK09 burkolat
IP védelmi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: megfelel az IACS E10 szabványnak
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemeltetési környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütések: 15 Gn 11 ms-ig nyitott kontaktor, Ütések: 30 Gn 11 ms-ig zárt kontaktor, Rezgések: 4 Gn, 5...300 Hz
Üzemeltetési magasság: 3000 m
