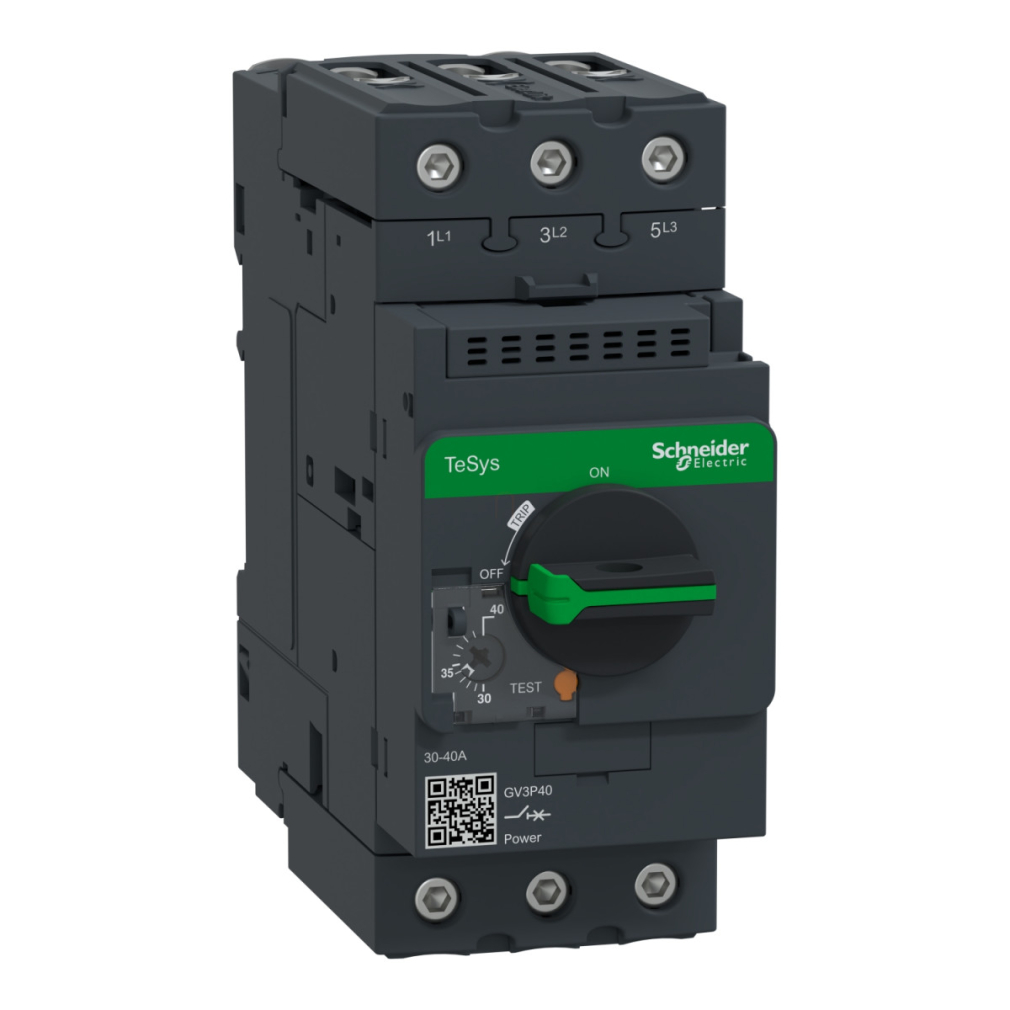

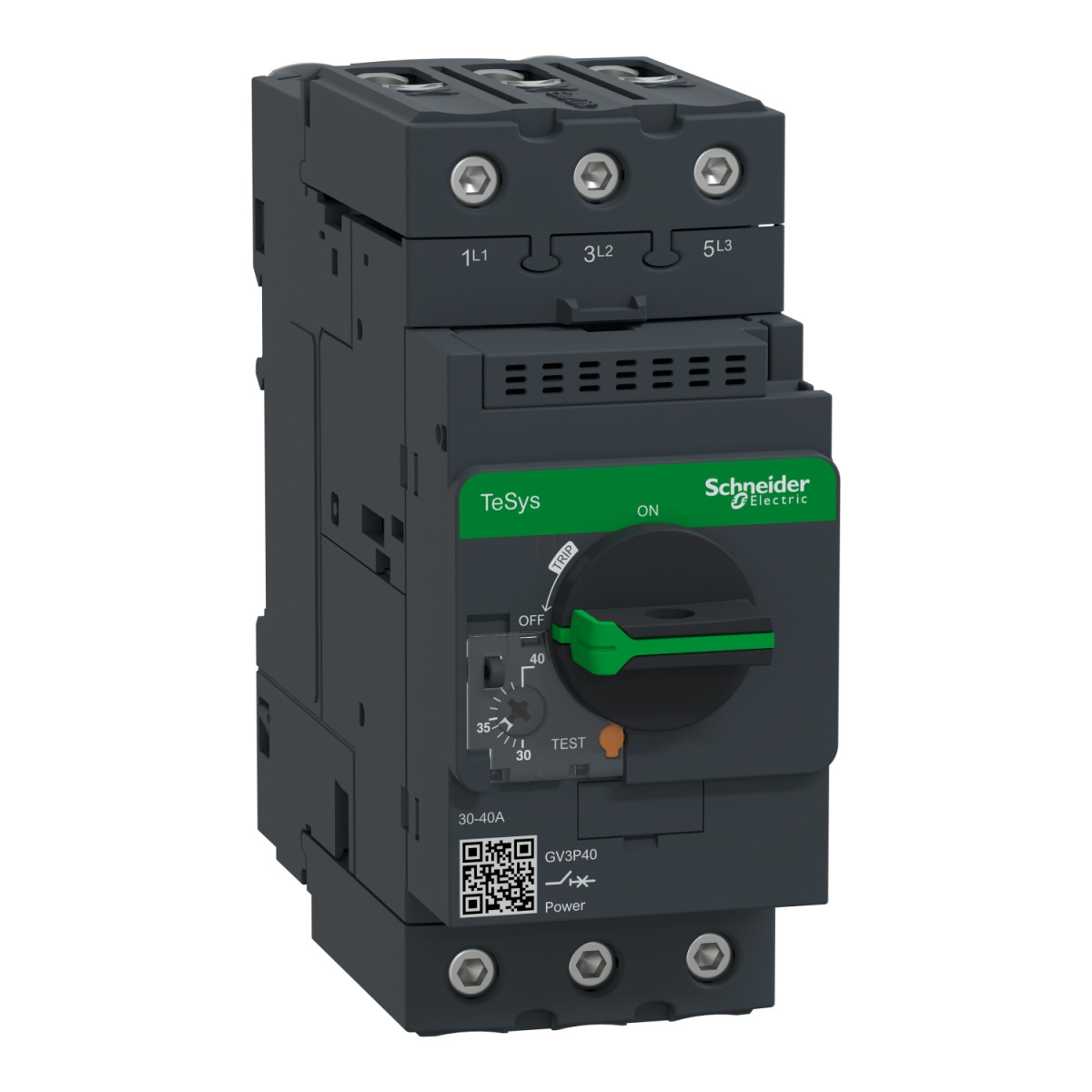

A Schneider Electric TeSys Deca termékcsalád GV3P40 típusú motorvédő kapcsolója professzionális megoldást kínál 30-40 A áramerősségű motorok védelmére. Ez a robosztus, háromfázisú védelmi eszköz egyesíti a túlterhelés és a rövidzárlat elleni védelmet egyetlen kompakt házban, így ideális választás ipari környezetben történő motorvédelemhez.
A GV3P40 motorvédő megszakító a TeSys Deca 3-as keretméretű sorozat tagja, amely 3 pólusú (3P) kialakítású és termikus-mágneses kioldási technológiával rendelkezik. A termikus védelmi tartomány 30-40 A között állítható, így pontosan a védeni kívánt motor névleges áramához igazítható. A mágneses kioldási áram 560 A, amely gyors védelmet biztosít rövidzárlat esetén. A készülék konvencionális szabad levegőn mért termikus áramerőssége (Ith) 40 A az IEC 60947-2 szabványnak megfelelően. Az EverLink csatlakozási technológia tartós és megbízható elektromos kapcsolatot garantál a kábelezés során.
A GV3P40 kiemelkedő rövidzárlati megszakítóképességgel rendelkezik: 100 kA Icu 230/240 V AC esetén, 50 kA Icu 400/415 V AC esetén, 50 kA Icu 440 V AC esetén, 12 kA Icu 500 V AC esetén, valamint 6 kA Icu 690 V AC esetén. Az [Ics] névleges üzemi rövidzárlati megszakítóképessége a névleges feszültség függvényében 50-100% között változik. A készülék 690 V AC névleges szigetelési feszültséggel (Ui) és ugyanekkora névleges üzemi feszültséggel (Ue) rendelkezik, valamint 6 kV impulzus-állósággal bír. A beépített fáziskiesés-érzékelés további védelmet nyújt a motor számára aszimmetrikus táplálás esetén.
A GV3P40 motorvédő megszakító különösen ajánlott olyan alkalmazásokban, ahol a motorteljesítmény akár 18,5 kW 400/415 V AC, 22 kW 500 V AC vagy 37 kW 690 V AC hálózaton. A készülék forgató fogantyúval működtethető, ami biztonságos és egyszerű kezelést tesz lehetővé. Leválasztásra alkalmas (megfelel az IEC 60947-1 szabványnak), így karbantartási munkálatoknál biztonságos állapotot teremthet. A szakadatlan üzemmódra tervezett eszköz mechanikai élettartama 50 000 ciklus, míg elektromos élettartama 50 000 ciklus AC-3 kategóriában 415 V-nál.
A GV3P40 többféle rögzítési móddal telepíthető: 35 mm-es szimmetrikus DIN-sínre pattintható, panelra csavarozható (3 db M4 csavarral), vagy előre hornyolt AM1 PA lemezre szerelhető. A készülék kompakt méretekkel rendelkezik (szélesség: 55 mm, magasság: 132 mm, mélység: 136 mm), és vízszintesen vagy függőlegesen is felszerelhető. Fokozott mechanikai robusztusságot biztosít a berendezésnek az IK09 fokozatú ütésállóság, valamint az IP20 védettség. Széles környezeti hőmérsékleti tartományban működőképes: -20°C és +60°C között, tárolási hőmérséklet-tartománya pedig -40°C és +80°C között van. A készülék akár 3000 méteres tengerszint feletti magasságban is használható, valamint ellenáll a hajózási környezetben jelentkező különleges igénybevételeknek is (megfelel az IACS E10 előírásnak).
Schneider Electric TeSys - GV3P40 - Motorvédő kapcsoló 40 A műszaki adatok
Alapadatok
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Termék vagy komponens típusa: Motorvédő megszakító
Eszköz rövid neve: GV3P
Alkalmazás: Motorvédelem
Kioldóegység technológiája: Termikus-mágneses
Műszaki jellemzők
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény kW: 18,5 kW 400/415 V AC 50/60 Hz esetén, 22 kW 500 V AC 50/60 Hz esetén, 37 kW 690 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 50 kA Icu 400/415 V AC 50/60 Hz esetén, 50 kA Icu 440 V AC 50/60 Hz esetén, 12 kA Icu 500 V AC 50/60 Hz esetén, 6 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi rövidzárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz esetén, 100% 400/415 V AC 50/60 Hz esetén, 100% 440 V AC 50/60 Hz esetén, 50% 500 V AC 50/60 Hz esetén, 50% 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Vezérlés típusa: Forgató fogantyú
Névleges áram: 40 A
Termikus védelem beállítási tartománya: 30...40 A az IEC 60947-2 szerint
Mágneses kioldási áram: 560 A
Konvencionális szabad levegőn termikus áram: 40 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen az IEC 60947-4-1 szerint
Leválasztásra alkalmas: Igen az IEC 60947-1 szerint
Fizikai jellemzők
Teljesítmény-disszipáció pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus AC-3 esetén 415 V-nál
Névleges üzemmód: Szakadatlan az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 N.m csavaros kapocsnál
Rögzítési mód: 35 mm szimmetrikus DIN sín: pattintható, Panel: csavarozható (3 x M4 csavarral)
Szerelési helyzet: Vízszintes, függőleges
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA
IK védettségi fokozat: IK09 burkolat
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti hőmérséklet üzemeltetés közben: -20...60 °C
Környezeti hőmérséklet tárolás esetén: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Mechanikai robusztusság: Ütések: 15 Gn 11 ms-ig nyitott kontaktor esetén, Ütések: 30 Gn 11 ms-ig zárt kontaktor esetén, Rezgések: 4 Gn, 5...300 Hz
Üzemi magasság: 3000 m
