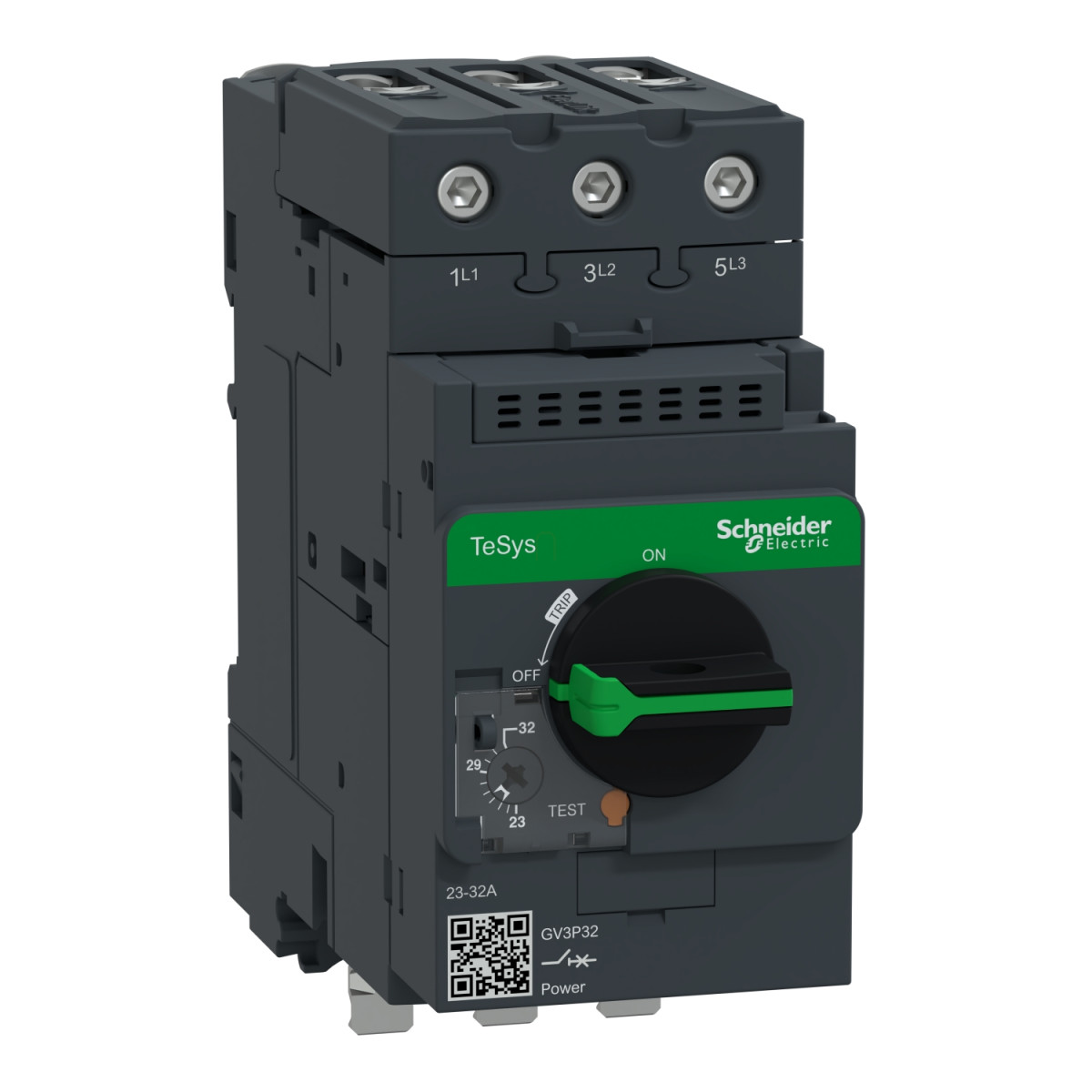

A Schneider Electric TeSys Deca termékcsaládba tartozó GV3P321 motorvédő kapcsoló kompakt kialakítással és kimagasló védelmi funkciókkal rendelkezik, amely tökéletes megoldást kínál ipari motorvédelmi alkalmazásokhoz. Ez a 3 pólusú, termál-mágneses kioldási technológiával ellátott készülék kifejezetten a 23-32 A közötti tartományban működő motorok védelmére lett tervezve, EverLink csatlakozási technológiával a megbízható elektromos csatlakozás érdekében.
A GV3P321 motorvédő kapcsoló univerzális alkalmazhatóságát a különböző motorteljesítményekhez való alkalmazhatósága biztosítja: 15 kW teljesítményű motorokhoz 400/415 V AC esetén, 18,5 kW-os motorokhoz 500 V AC feszültségnél, valamint akár 22 kW-os motorokhoz is használható 690 V AC rendszerfeszültségnél. A készülék lenyűgöző megszakítóképességgel rendelkezik, amely akár 100 kA rövidzárlati áramot is képes megszakítani 230/240 V AC és 400/415 V AC hálózatokon. A megszakítóképesség 440 V-nál 50 kA, 500 V-nál 12 kA, míg 690 V-nál 6 kA értéket biztosít, így különböző ipari környezetekben is megbízható védelmet nyújt.
A TeSys GV3P321 motorvédő kapcsoló kimagasló védelmi tulajdonságai közé tartozik a fáziskimaradás érzékelés az IEC 60947-4-1 szabványnak megfelelően, amely különösen fontos funkció a háromfázisú motorok védelme szempontjából. A készülék termikus védelmi tartománya 23-32 A között állítható, mágneses kioldási árama pedig 448 A. A készülék rotációs fogantyúval kezelhető, és alkalmas leválasztásra is az IEC 60947-1 szabvány szerint. Az eszköz névleges szigetelési feszültsége 690 V AC, lökőfeszültség-állósága pedig 6 kV, amely megfelelő védelmet nyújt túlfeszültségek ellen.
A GV3P321 mechanikai és elektromos tartóssága egyaránt kiemelkedő, mindkét szempontból 50000 ciklust garantálva. A készülék szakadatlan üzemre alkalmas az IEC 60947-4-1 szabvány szerint. Rugalmas szerelési lehetőségeket kínál: felszerelhető 35 mm-es szimmetrikus DIN sínre vagy panelre, 3 db M4 csavar segítségével. Telepíthető vízszintesen vagy függőlegesen, méretei pedig kompaktak: 55 mm széles, 132 mm magas és 136 mm mély. A kapcsolási kapcsok meghúzási nyomatéka 5 Nm, a csavaros sorkapocs kialakítás biztos rögzítést tesz lehetővé.
A termék kiváló környezeti ellenállóképességgel rendelkezik, IK09 fokozatú mechanikai védelemmel és IP20-as érintésvédelemmel. Működési hőmérséklet-tartománya -20°C és +60°C között van, tárolási hőmérséklete pedig -40°C és +80°C között lehet. A készülék számos nemzetközi tanúsítvánnyal rendelkezik, köztük CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL és UKCA. Mechanikai robusztussága kiemelkedő: nyitott állapotban 15 Gn, zárt állapotban 30 Gn ütésállóság, valamint 4 Gn rezgésállóság jellemzi az 5-300 Hz frekvenciatartományban. Ezek a tulajdonságok különösen fontossá teszik olyan ipari környezetekben, ahol erős mechanikai igénybevételnek lehet kitéve.
Schneider Electric TeSys - GV3P321 - Motorvédő kapcsoló 32 A csak 1db Everlink sorkapocs műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Készülék típusa: Motorvédő kapcsoló
Készülék rövid neve: GV3P
Alkalmazás: Motorvédelem
Kioldóegység technológiája: Termál-mágneses
Műszaki paraméterek
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 15 kW 400/415 V AC 50/60 Hz esetén, 18,5 kW 500 V AC 50/60 Hz esetén, 22 kW 690 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC és 400/415 V AC esetén, 50 kA Icu 440 V AC esetén, 12 kA Icu 500 V AC esetén, 6 kA Icu 690 V AC esetén
Névleges üzemi zárlati megszakítóképesség: 100% 230/240 V és 400/415 V AC esetén, 100% 440 V AC esetén, 50% 500 V és 690 V AC esetén
Működtetés típusa: Forgófogantyús
Névleges áram: 32 A
Termikus védelem beállítási tartománya: 23-32 A az IEC 60947-2 szerint
Mágneses kioldási áram: 448 A
Konvencionális szabad levegős termikus áram: 32 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskimaradás-érzékenység: Igen, az IEC 60947-4-1 szerint
Leválasztási alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítménydisszipáció pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus AC-3 esetén, 415 V mellett
Névleges üzemciklus: Szakadatlan az IEC 60947-4-1 szerint
Telepítés és méret
Meghúzási nyomaték: 5 N.m - csavaros sorkapcson
Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintható, Panel: csavarozható (3 x M4 csavarral)
Beépítési pozíció: Vízszintes vagy függőleges
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1:Clause 30.2, IEC/EN 60335-2-40:Annex JJ
Terméktanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA
IK védettségi fokozat: IK09 készülékház
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: megfelel az IACS E10 előírásainak
Tárolási környezeti hőmérséklet: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -20…60 °C
Mechanikai robusztusság: Ütésállóság: 15 Gn 11 ms-ig nyitott állapotban, 30 Gn 11 ms-ig zárt állapotban, Rezgésállóság: 4 Gn, 5...300 Hz
Üzemeltetési magasság: 3000 m
