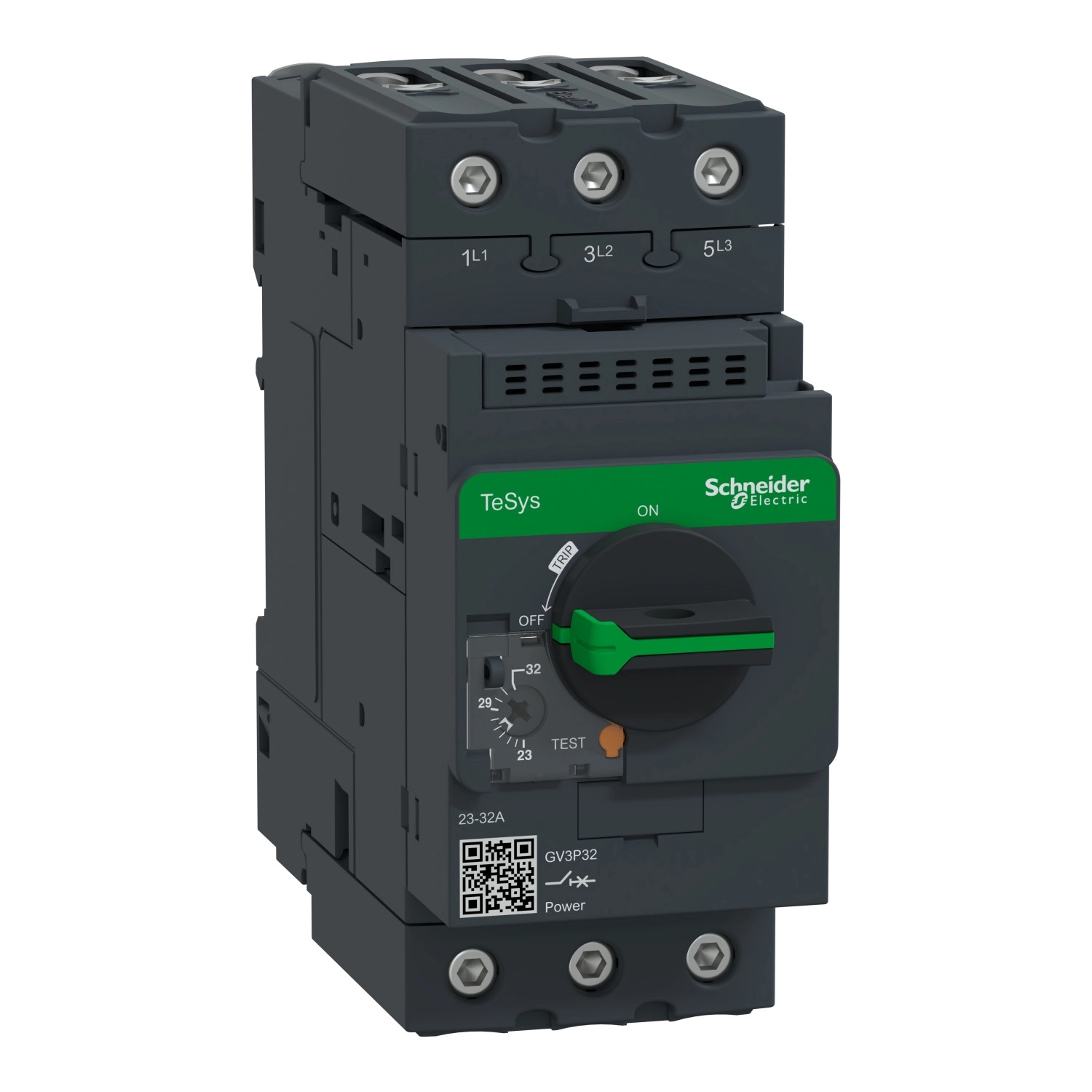

Schneider Electric TeSys - GV3P32 - Motorvédő kapcsoló 32 A
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A GV3P32 kiemelkedő műszaki paraméterekkel rendelkezik, amelyek hosszú távú, stabil működést biztosítanak. A készülék névleges árama 32 A, termikus védelmi beállítási tartománya 23-32 A között állítható az IEC 60947-2 szabványnak megfelelően. Mágneses kioldási árama 448 A, ami megfelelő védelmet biztosít rövidzárlat esetén. A kapcsoló megszakítóképessége lenyűgöző: 230/240 V és 400/415 V esetén 100 kA, míg 690 V-on is eléri a 6 kA értéket. Ez a kiemelkedő megszakítóképesség rendkívül megbízható védelmet nyújt a túláram és rövidzárlat esetén, védve a csatlakoztatott motort és a teljes rendszert.

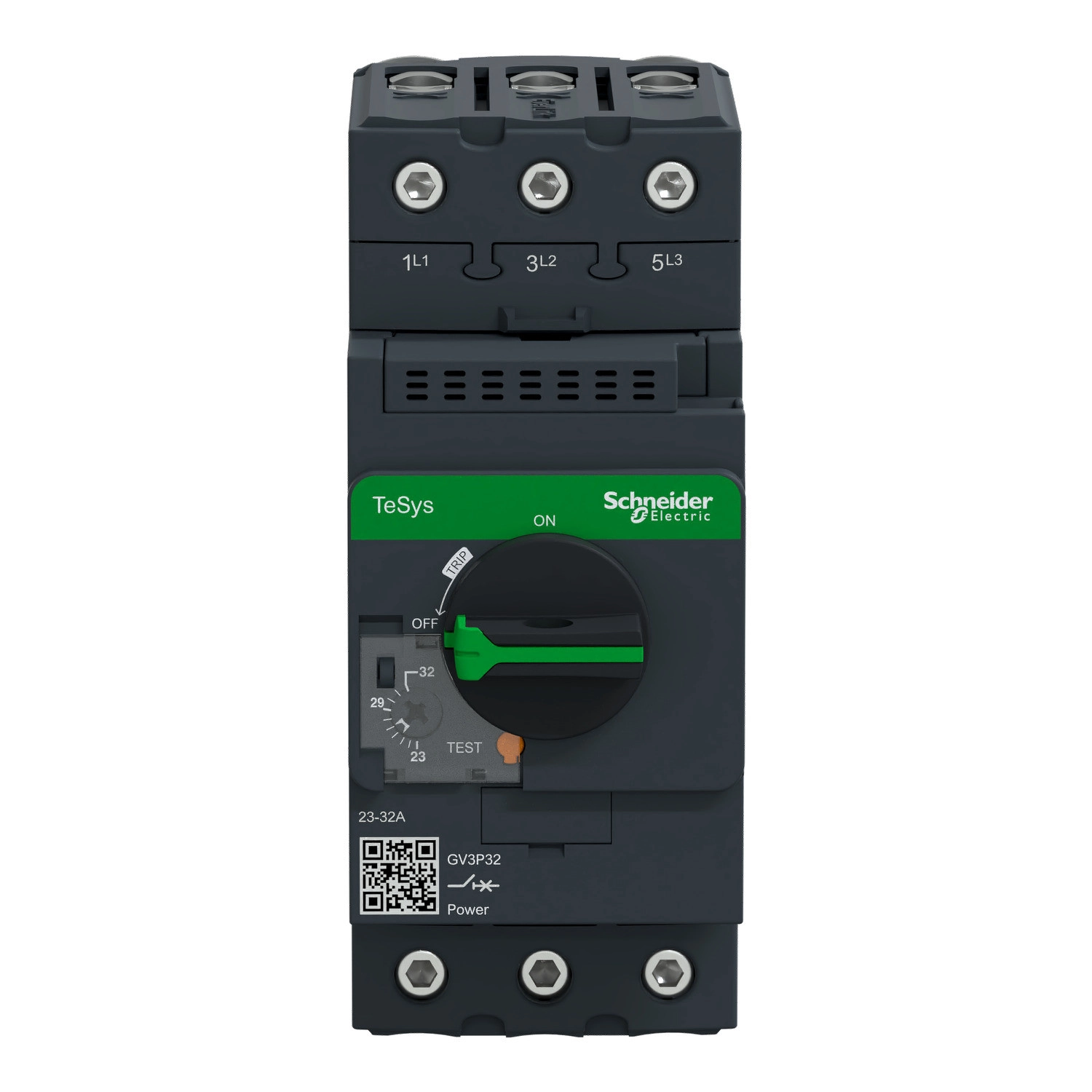

A TeSys GV3P32 praktikus kivitelezésű, forgófogantyús kezelőszervvel rendelkezik, ami megkönnyíti a kapcsolási műveleteket. A készülék alkalmas leválasztásra is az IEC 60947-1 szabvány szerint, így karbantartási munkálatok során teljes biztonságot nyújt. Az EverLink csatlakozók használata biztosítja a stabil, hosszú távon is megbízható elektromos kapcsolatot. A csatlakozók meghúzási nyomatéka 5 Nm, ami garantálja a biztonságos elektromos kötést. A fáziskiesés-érzékenység funkció további védelmet biztosít a motor számára, hiszen azonnal lekapcsolja azt, ha bármely fázis kiesik, így megelőzve a motor esetleges károsodását.
A GV3P32 motorvédő kapcsoló rendkívül tartós kialakítású, amit jól mutat az 50 000 ciklusos mechanikai és elektromos élettartam is. A készülék többféleképpen is felszerelhető: 35 mm-es szimmetrikus DIN sínre rögzíthető, vagy panelra is szerelhető 3 db M4-es csavarral. A telepítési pozíció lehet vízszintes vagy függőleges, így a beépítés helyszínének adottságaihoz rugalmasan igazítható. Méreteit tekintve kompakt kialakítású: szélessége 55 mm, magassága 132 mm, mélysége pedig 136 mm, így könnyen elhelyezhető a kapcsolószekrényekben. A kapcsoló sötétszürke színű, ami jól illeszkedik az ipari környezetbe. A készülék -20 és +60 °C közötti környezeti hőmérsékleten működőképes, és akár 3000 m tengerszint feletti magasságban is telepíthető, ami rendkívül sokoldalú felhasználhatóságot biztosít.
Schneider Electric TeSys - GV3P32 - Motorvédő kapcsoló 32 A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Termék típusa: Motorvédő kapcsoló
Rövid név: GV3P
Alkalmazás: Motorvédelem
Kioldóegység technológiája: Termo-mágneses
Műszaki adatok
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 15 kW 400/415 V AC 50/60 Hz esetén, 18,5 kW 500 V AC 50/60 Hz esetén, 22 kW 690 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 100 kA Icu 400/415 V AC 50/60 Hz esetén, 50 kA Icu 440 V AC 50/60 Hz esetén, 12 kA Icu 500 V AC 50/60 Hz esetén, 6 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi zárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz esetén, 100% 400/415 V AC 50/60 Hz esetén, 100% 440 V AC 50/60 Hz esetén, 50% 500 V AC 50/60 Hz esetén, 50% 690 V AC 50/60 Hz esetén
Vezérlés módja: Forgófogantyú
Névleges áram: 32 A
Termikus védelem beállítási tartománya: 23-32 A az IEC 60947-2 szerint
Mágneses kioldási áram: 448 A
Konvencionális szabad levegőben termikus áram: 32 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskiesés-érzékenység: Igen az IEC 60947-4-1 szerint
Leválasztásra alkalmas: Igen az IEC 60947-1 szerint
Teljesítmény disszipáció pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus AC-3 esetén 415 V In terhelésnél
Névleges üzemmód: Megszakítás nélküli az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 N.m csavaros kapcsok esetén
Mechanikai tulajdonságok

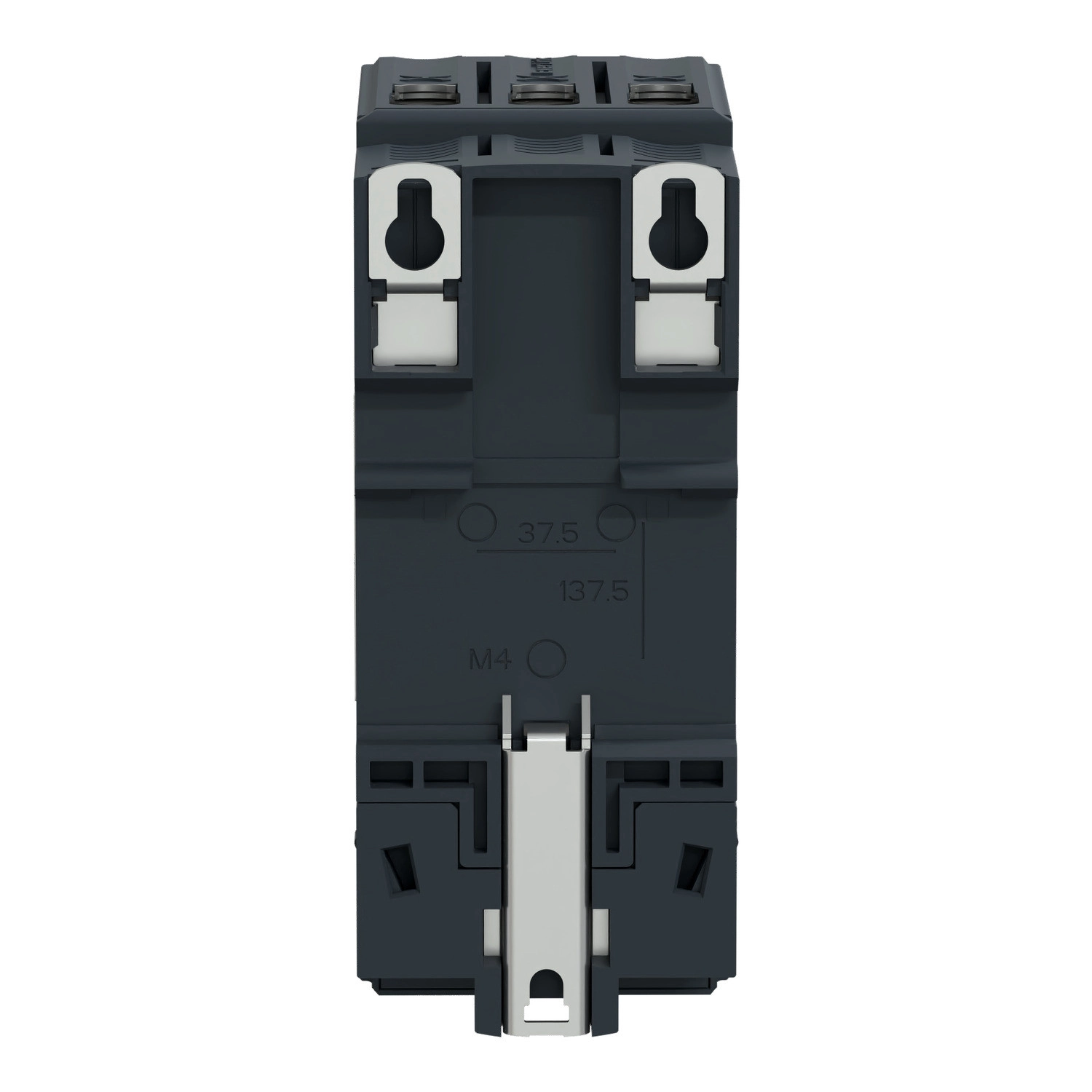

Rögzítési mód: 35 mm szimmetrikus DIN sínre pattintható, panelra csavarral rögzíthető (3 x M4 csavar)
Beépítési helyzet: Vízszintes vagy függőleges
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Termék tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA
IK védettségi fokozat: IK09 ház
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klímavédelem: IACS E10 szerint
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütés: 15 Gn 11 ms-ig nyitott állapotban, Ütés: 30 Gn 11 ms-ig zárt állapotban, Rezgés: 4 Gn, 5...300 Hz
Üzemi tengerszint feletti magasság: 3000 m
