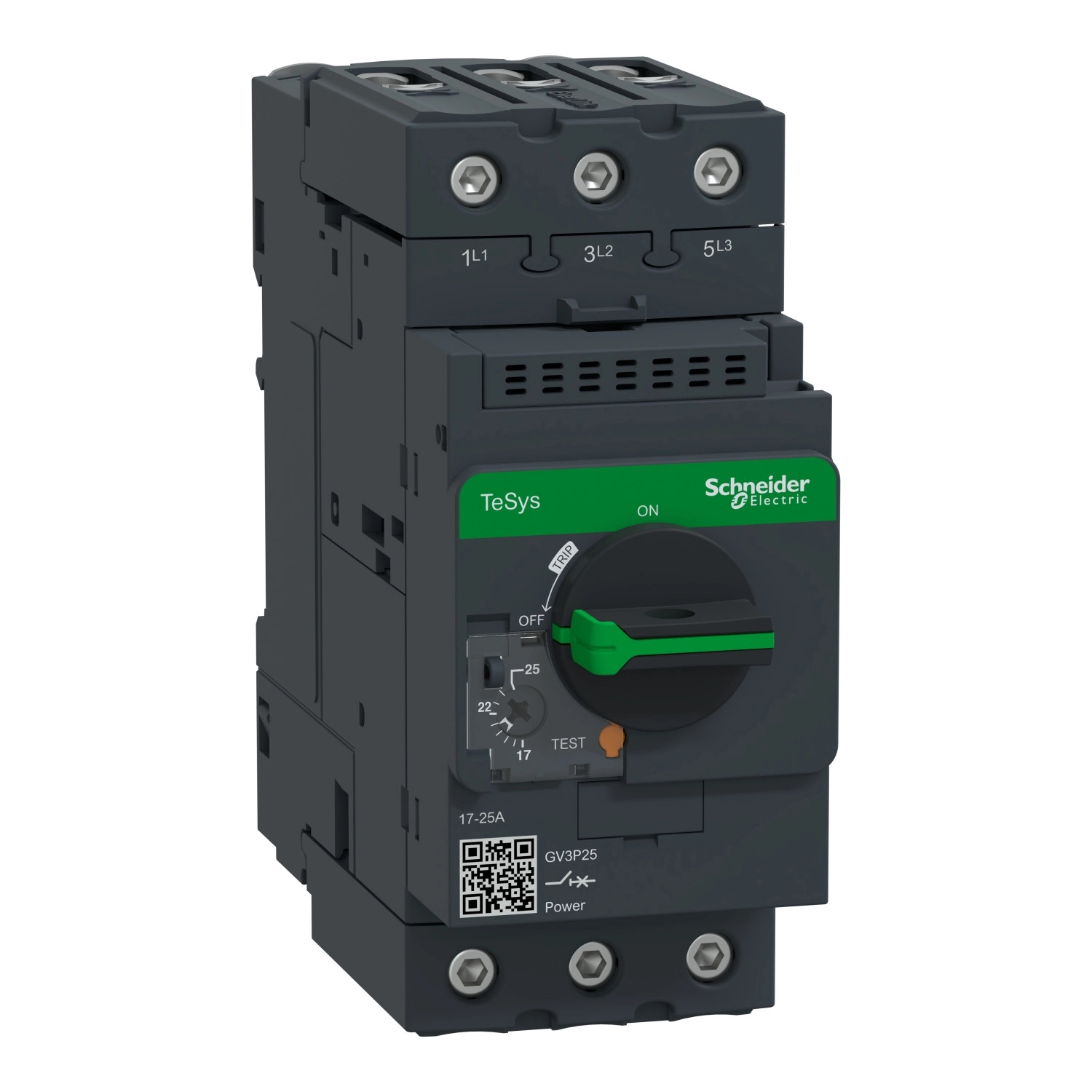

A Schneider Electric TeSys Deca termékcsaládjának GV3P25 motorvédő megszakítója professzionális megoldást kínál ipari motorok hatékony védelméhez. Ez a 3-pólusú készülék 17-25 A közötti áramtartományban állítható termikus védelmet biztosít, így optimálisan illeszthető különböző teljesítményű motorokhoz. A TeSys GV3P25 megszakító EverLink csatlakozási technológiájának köszönhetően tartós és megbízható elektromos kapcsolatot garantál még olyan környezetben is, ahol rezgések vagy hőmérsékletingadozások léphetnek fel.
A GV3P25 motorvédő megszakító különösen ajánlott 11 kW-os (400/415 V AC), 15 kW-os (500 V AC) és 18,5 kW-os (690 V AC) teljesítményű motorok védelméhez. A készülék többféle védelmi funkcióval rendelkezik, köztük a túlterhelés elleni termikus védelem és a rövidzárlati mágneses védelem, amely 350 A-es mágneses kioldási áramnál aktiválódik. Figyelemre méltó a megszakító kiemelkedő megszakítóképessége: 230/240 V-on és 400/415 V-on 100 kA, 440 V-on 50 kA, 500 V-on 12 kA, míg 690 V-on 6 kA. A szolgáltatási rövidzárlati megszakítóképesség (Ics) 230/240 V-on, 400/415 V-on és 440 V-on az Icu 100%-a, míg 500 V-on és 690 V-on az Icu 50%-a.
A Schneider Electric TeSys GV3P25 motorvédő megszakító kiemelkedő műszaki paraméterekkel rendelkezik a tartós és biztonságos üzemeltetés érdekében. A készülék 690 V-os névleges szigetelési feszültséggel és üzemi feszültséggel rendelkezik, 6 kV-os lökőfeszültség-állósággal bír, valamint IP20-as védettséggel és IK09-es behatás elleni védelemmel van ellátva. A mechanikai és elektromos élettartama egyaránt 50.000 kapcsolási ciklus. Fáziskiesés érzékelés funkciója (IEC 60947-4-1 szerint) további védelmet biztosít az aszimmetrikus terhelés okozta motorkárosodás ellen. A forgatógombos kezelőszerv könnyen hozzáférhetővé teszi a készüléket, és alkalmas szigetelési célokra is az IEC 60947-1 szabvány szerint.

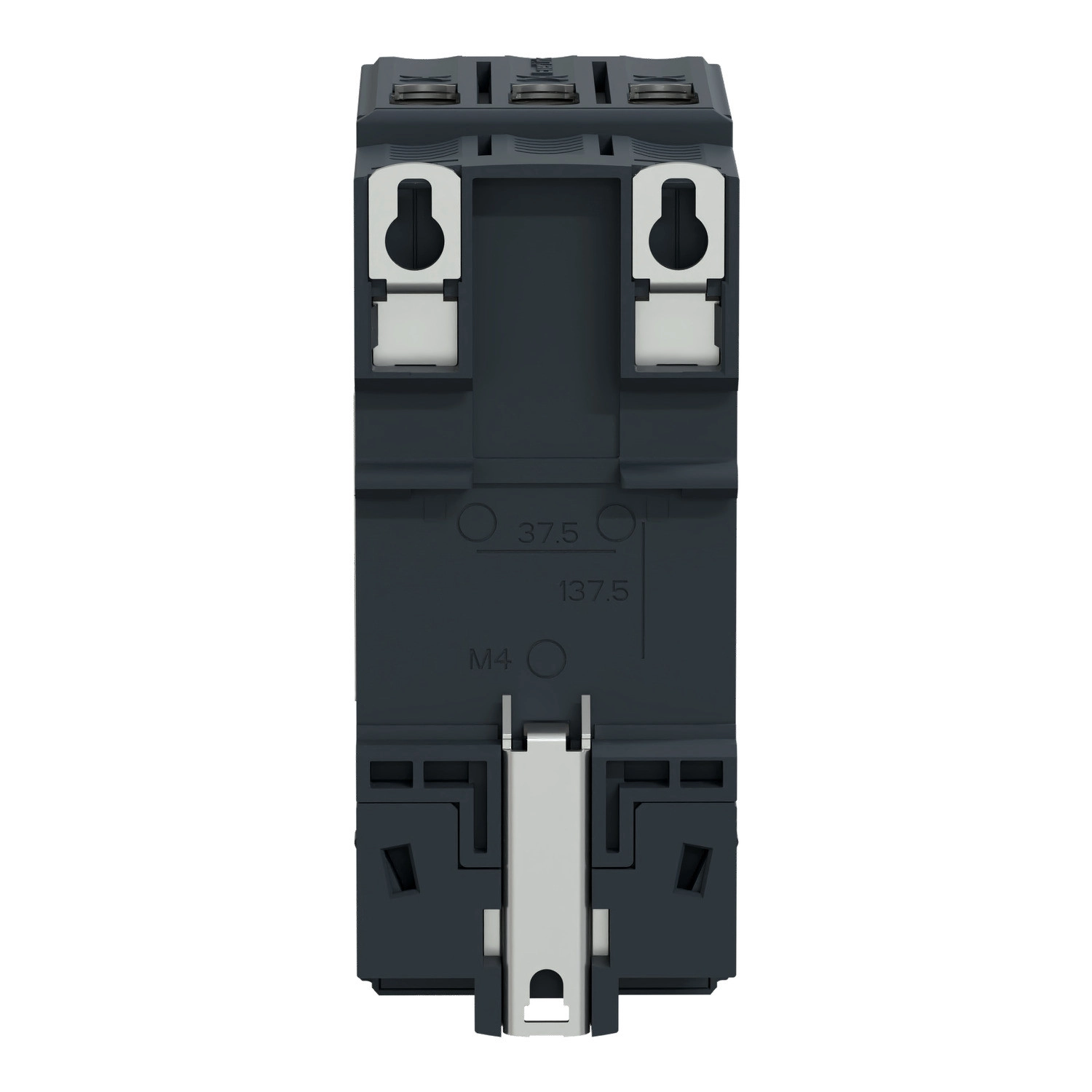

A GV3P25 rugalmas szerelhetőséget biztosít, hiszen felszerelhető 35 mm-es szimmetrikus DIN-sínre pattintással, panelra csavarozással (3 db M4 csavarral), vagy előre hornyolt AM1 PA lemezre is. A készülék méretei kompaktak: 55 mm széles, 132 mm magas és 136 mm mély. Telepíthető vízszintesen vagy függőlegesen, működési hőmérséklet-tartománya -20°C és +60°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +80°C között. A készülék kiemelkedő mechanikai robusztussággal rendelkezik: nyitott állapotban 15G, zárt állapotban 30G ütésállóságot biztosít 11 ms-ig, valamint 4G, 5-300 Hz rezgésállósággal rendelkezik. A TeSys GV3P25 motorvédő megszakító számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 szabványoknak, és számos tanúsítvánnyal rendelkezik, mint például CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL és UKCA.
Schneider Electric TeSys - GV3P25 - Motorvédő kapcsoló 25 A műszaki adatok
Általános specifikációk
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Terméktípus: Motorvédő megszakító
Rövid név: GV3P
Alkalmazás: Motorvédelem
Kioldó technológia: Hőmágneses
Főbb műszaki paraméterek
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória (IEC 60947-2 szerint), AC-3 (IEC 60947-4-1 szerint)
Hálózati frekvencia: 50/60 Hz (IEC 60947-2 szerint)
Motor teljesítmény: 11 kW 400/415 V AC 50/60 Hz, 15 kW 500 V AC 50/60 Hz, 18.5 kW 690 V AC 50/60 Hz
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz, 100 kA Icu 400/415 V AC 50/60 Hz, 50 kA Icu 440 V AC 50/60 Hz, 12 kA Icu 500 V AC 50/60 Hz, 6 kA Icu 690 V AC 50/60 Hz
Szolgáltatási rövidzárlati megszakítóképesség: 100% 230/240 V AC, 100% 400/415 V AC, 100% 440 V AC, 50% 500 V AC, 50% 690 V AC
Vezérlési mód: Forgatógombos
Névleges áram: 25 A
Termikus védelem beállítási tartomány: 17-25 A
Mágneses kioldási áram: 350 A
Konvencionális szabad levegőben történő hőáram: 25 A
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges szigetelési feszültség: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Fáziskiesés érzékenység: Igen
Szigetelési alkalmasság: Igen (IEC 60947-1 szerint)
Mechanikai jellemzők
Teljesítmény disszipáció pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus AC-3 esetén 415 V In
Névleges működési mód: Megszakítás nélküli (IEC 60947-4-1 szerint)
Meghúzási nyomaték: 5 N.m (csavaros kapocsnál)
Rögzítési mód: 35 mm szimmetrikus DIN sín, panelre csavarozva (3 db M4 csavar)
Beépítési helyzet: Vízszintes vagy függőleges
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Környezeti paraméterek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Termék tanúsítások: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA
IK védettségi fokozat: IK09 tokozás
IP védettségi fokozat: IP20
Klímavédelmi tulajdonság: IACS E10
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C (IEC 60695-2-11 szerint)
Működési környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütés: 15 Gn 11 ms-ig nyitott állapotban, Ütés: 30 Gn 11 ms-ig zárt állapotban, Rezgés: 4 Gn, 5-300 Hz
Üzemeltetési magasság: 3000 m
