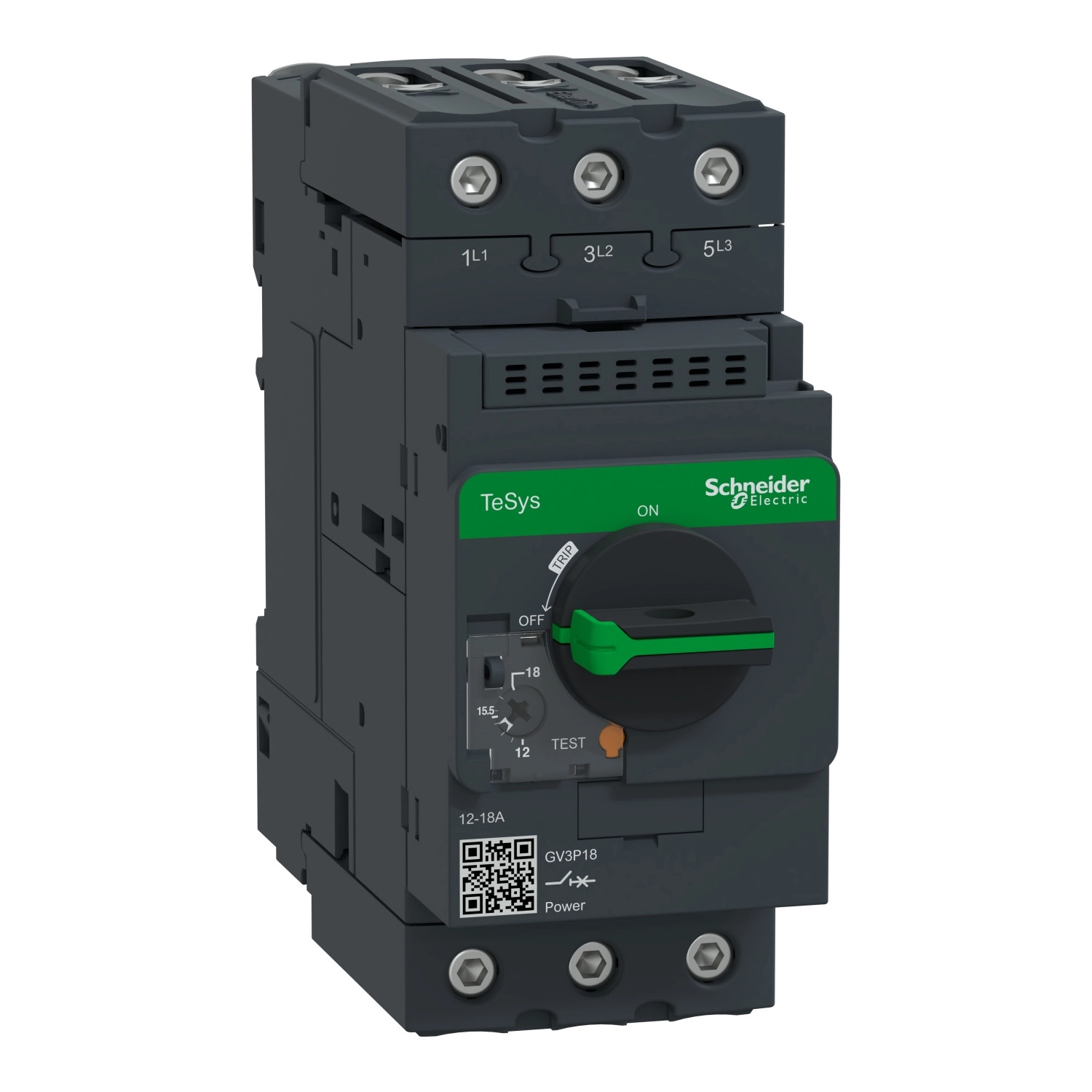

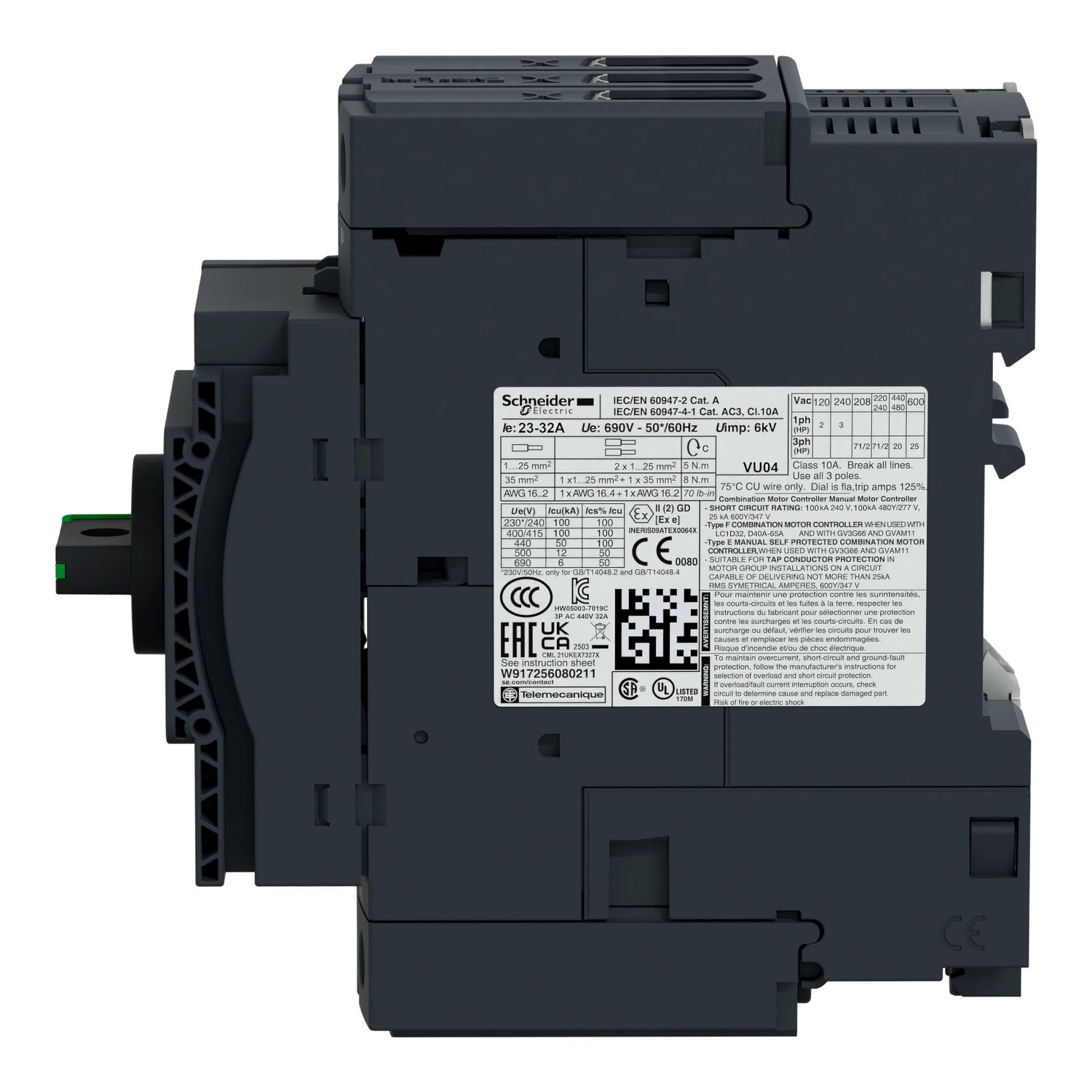

A Schneider Electric TeSys Deca sorozatú GV3P18 motorkiszakítója egy professzionális motor áramköri megszakító, amely a legmagasabb szintű védelmet biztosítja a motoros alkalmazások számára. Ez a 3-pólusú, 12-18 A tartományban állítható termikus-mágneses motorvédő kapcsoló EverLink csatlakozókkal rendelkezik, ami növeli a csatlakozás megbízhatóságát ipari környezetben.
A GV3P18 motorvédő kapcsoló különösen alkalmas különböző teljesítményű motorok védelmére: 7,5 kW 400/415 V AC esetén, 9 kW 500 V AC feszültségen, és akár 15 kW-os motorok esetében is használható 690 V AC hálózatokon. A TeSys GV3 sorozat kiemelkedő szakítókapacitással rendelkezik - 100 kA Icu értékkel 230/240 V és 400/415 V AC hálózatokon, 50 kA 440 V AC esetén, 12 kA 500 V AC feszültségen és 6 kA 690 V AC hálózatokon. A termék a teljes hálózati feszültségtartományban magas Ics/Icu arányt biztosít, ami nagy üzembiztonságot garantál még rövidzárlat esetén is.
A GV3P18 számos fejlett védelmi funkcióval rendelkezik, amelyek közül kiemelkedik a fázkimaradás érzékelés az IEC 60947-4-1 szabványnak megfelelően, valamint a 252 A mágneses kioldási áram. A termikus védelem 12-18 A között állítható, így pontosan a védendő motor névleges áramához igazítható. A motorvédő kapcsoló forgókarral működtethető, ami intuitív használatot és gyors kezelést tesz lehetővé. A GV3P18 alkalmas leválasztásra is az IEC 60947-1 szabvány szerint, ami tovább növeli a felhasználás rugalmasságát. A hagyományos léghűtésű termikus áram 18 A az IEC 60947-2 szerint. A készülék 690 V AC névleges üzemi és szigetelési feszültséggel, valamint 6 kV impulzus állósággal rendelkezik.
A GV3P18 motorkiszakító magas mechanikai és villamos élettartammal bír - mindkét paraméter tekintetében 50 000 ciklus a várható élettartam. A szakadatlan üzemre tervezett készülék telepíthető 35 mm-es szimmetrikus DIN sínre vagy közvetlenül panelra csavarozva, 3 db M4-es csavarral. A készülék ellenáll akár 15 Gn nyitott és 30 Gn zárt állapotban mért ütésnek, valamint 4 Gn amplitúdójú, 5-300 Hz frekvenciájú rezgéseknek. A motorvédő kapcsoló kompakt kialakítású, méretei 55 mm szélesség, 132 mm magasság és 136 mm mélység. Sötétszürke színben kapható, és IP20-as érintésvédelmi besorolással rendelkezik. A készülék -20 °C és +60 °C közötti hőmérséklettartományban üzemeltethető, tárolási hőmérséklete -40 °C és +80 °C között lehet. Pólusonként 8 W teljesítményt disszipál, így a megfelelő szellőzés biztosításáról gondoskodni kell a telepítés során.
Schneider Electric TeSys - GV3P18 - Motorvédő kapcsoló 18 A műszaki adatok
Általános tulajdonságok
Sorozat: TeSys Deca
Terméknév: TeSys GV3
Terméktípus: Motor áramköri megszakító
Rövid típusnév: GV3P
Alkalmazás: Motorvédelem
Kioldóegység technológiája: Termikus-mágneses
Műszaki jellemzők
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény: 7,5 kW 400/415 V AC 50/60 Hz esetén, 9 kW 500 V AC 50/60 Hz esetén, 15 kW 690 V AC 50/60 Hz esetén
Védelmi paraméterek
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 100 kA Icu 400/415 V AC 50/60 Hz esetén, 50 kA Icu 440 V AC 50/60 Hz esetén, 12 kA Icu 500 V AC 50/60 Hz esetén, 6 kA Icu 690 V AC 50/60 Hz esetén
Üzemi rövidzárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz esetén, 100% 400/415 V AC 50/60 Hz esetén, 100% 440 V AC 50/60 Hz esetén, 50% 500 V AC 50/60 Hz esetén, 50% 690 V AC 50/60 Hz esetén
Működtetés típusa: Forgókapcsoló
Névleges áram: 18 A
Termikus védelem beállítási tartománya: 12...18 A az IEC 60947-2 szerint
Mágneses kioldási áram: 252 A
Konvencionális szabad légáramú termikus áram: 18 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Fizikai jellemzők
Disszipált teljesítmény pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Villamos élettartam: 50000 ciklus AC-3 esetén 415 V In
Névleges üzemmód: Szakadatlan az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 N.m csavaros kapocsnál

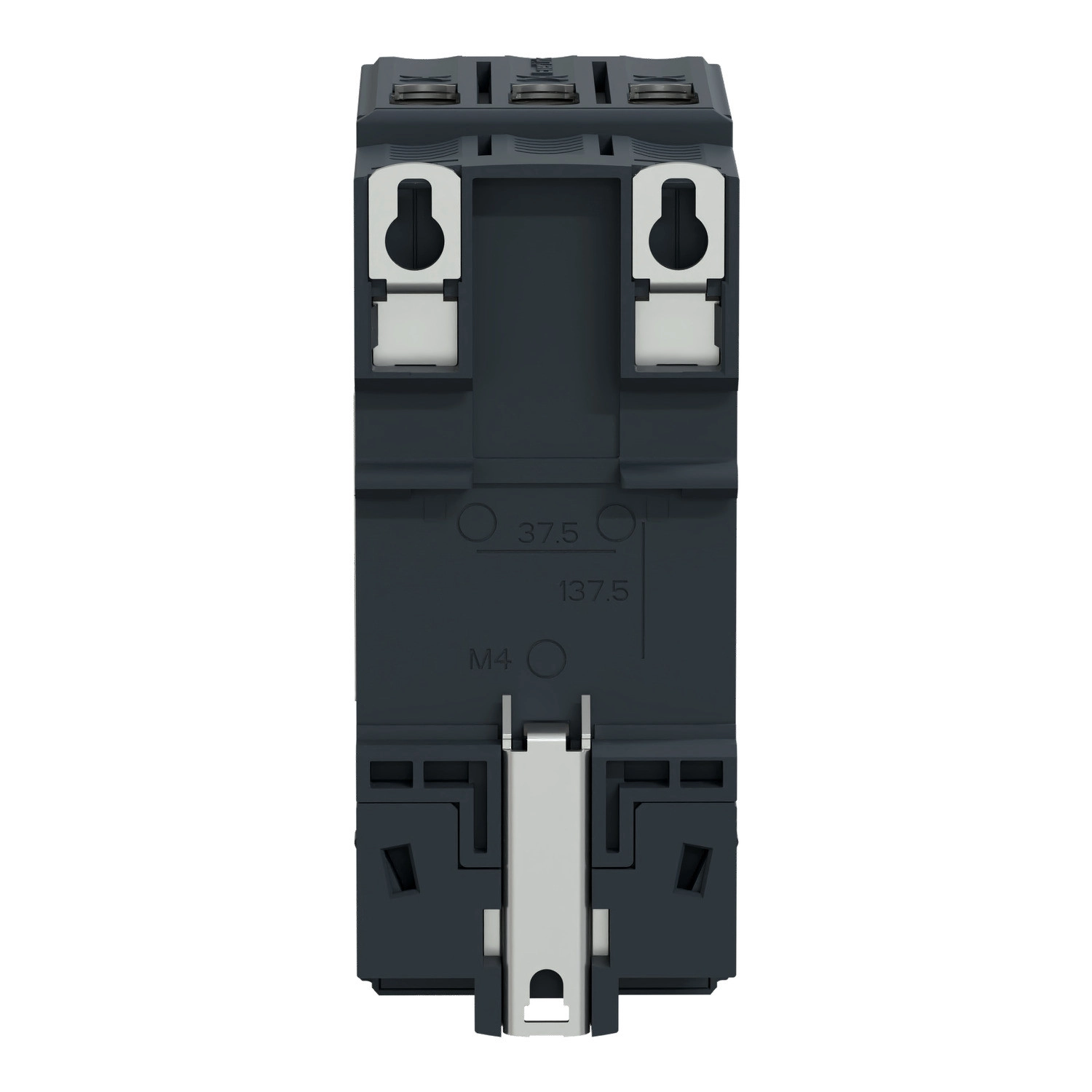

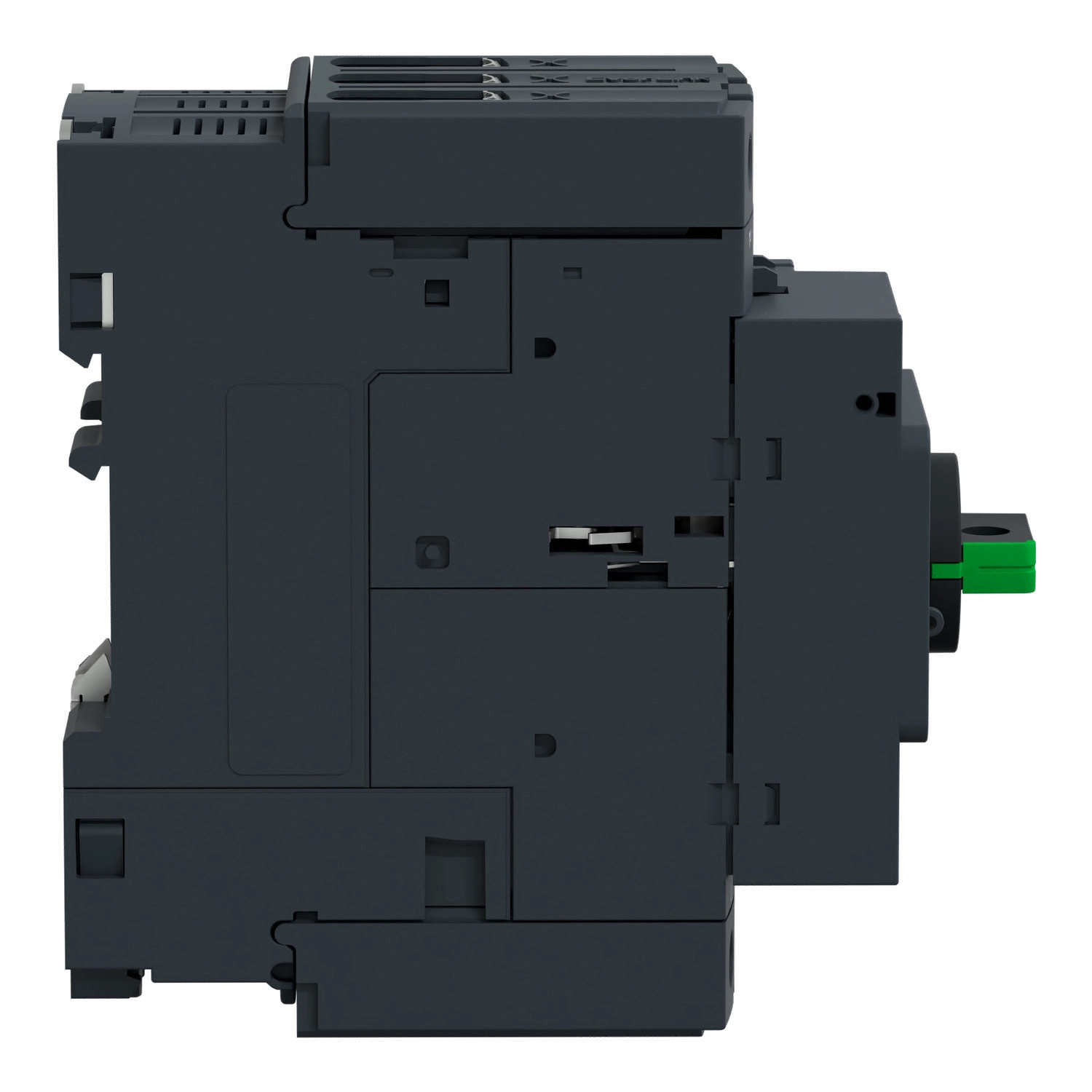

Rögzítési mód: 35 mm szimmetrikus DIN sínre pattintva vagy panelre csavarozva (3 x M4 csavarral)
Szerelési helyzet: Vízszintes vagy függőleges
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
IK védettségi fokozat: IK09 burkolat
IP védettségi fokozat: IP20 az IEC 60529 szerint
Tárolási környezeti hőmérséklet: -40...80 °C
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütés: 15 Gn 11 ms nyitott állapotban, Ütés: 30 Gn 11 ms zárt állapotban, Rezgés: 4 Gn, 5...300 Hz
Üzemeltetési tengerszint feletti magasság: 3000 m
