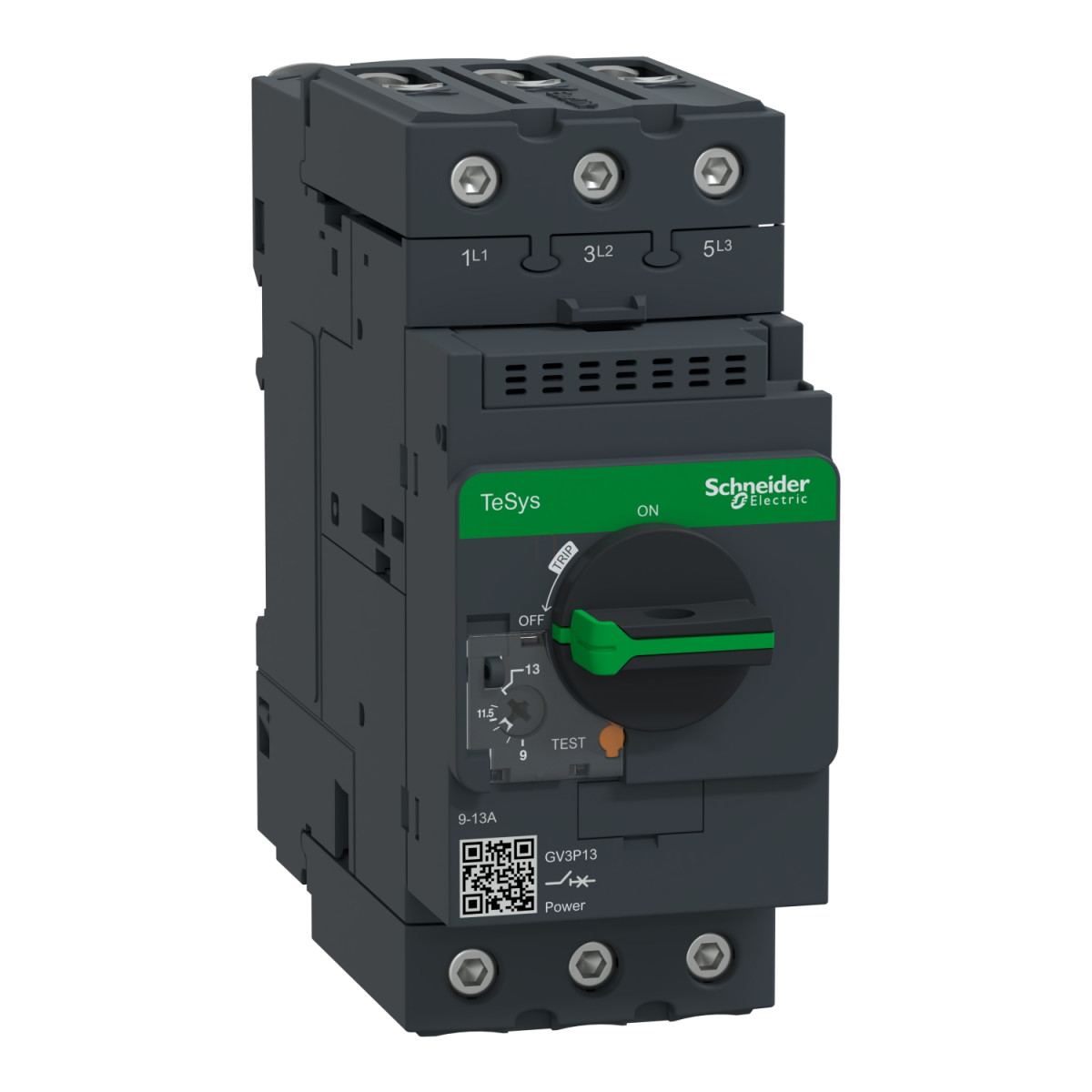

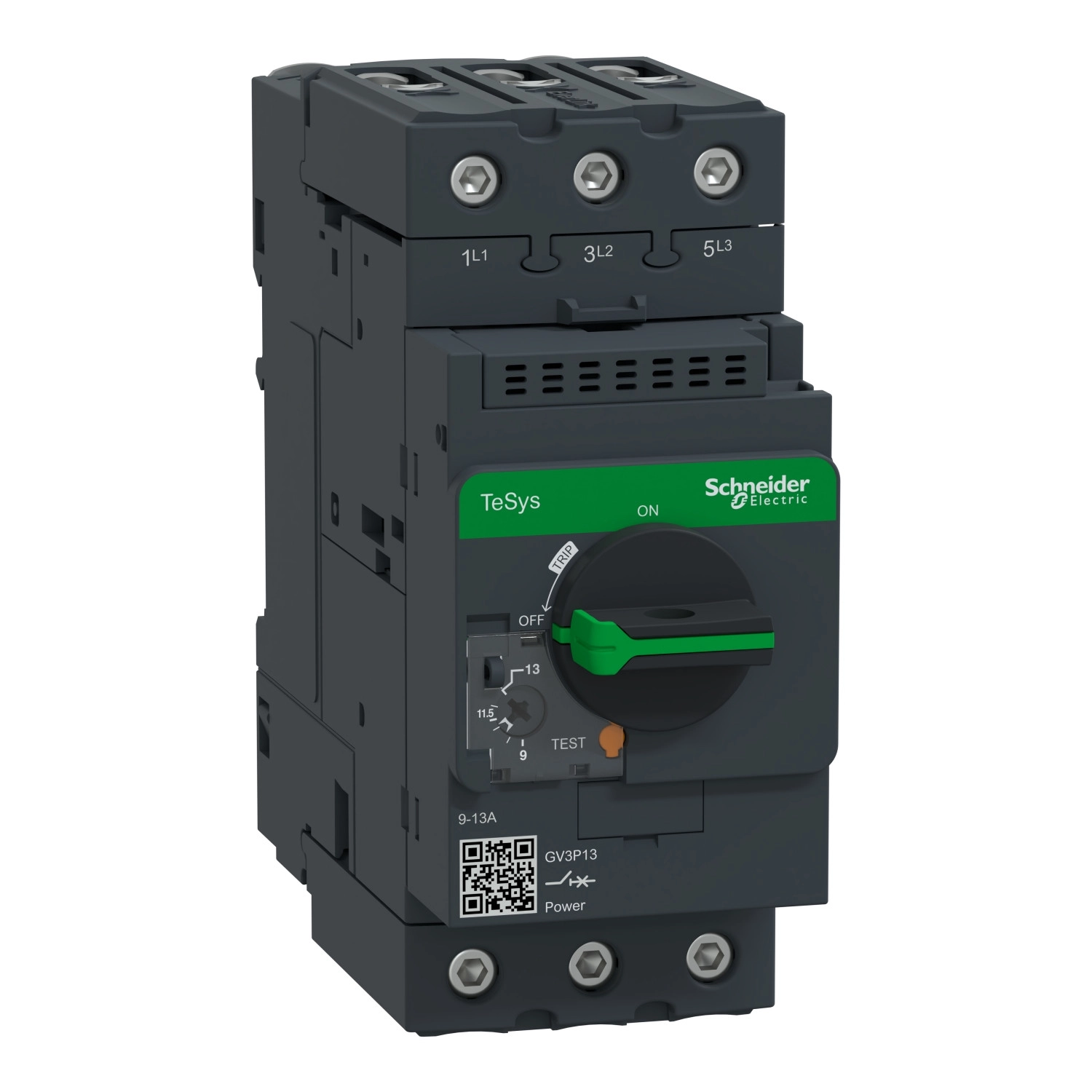

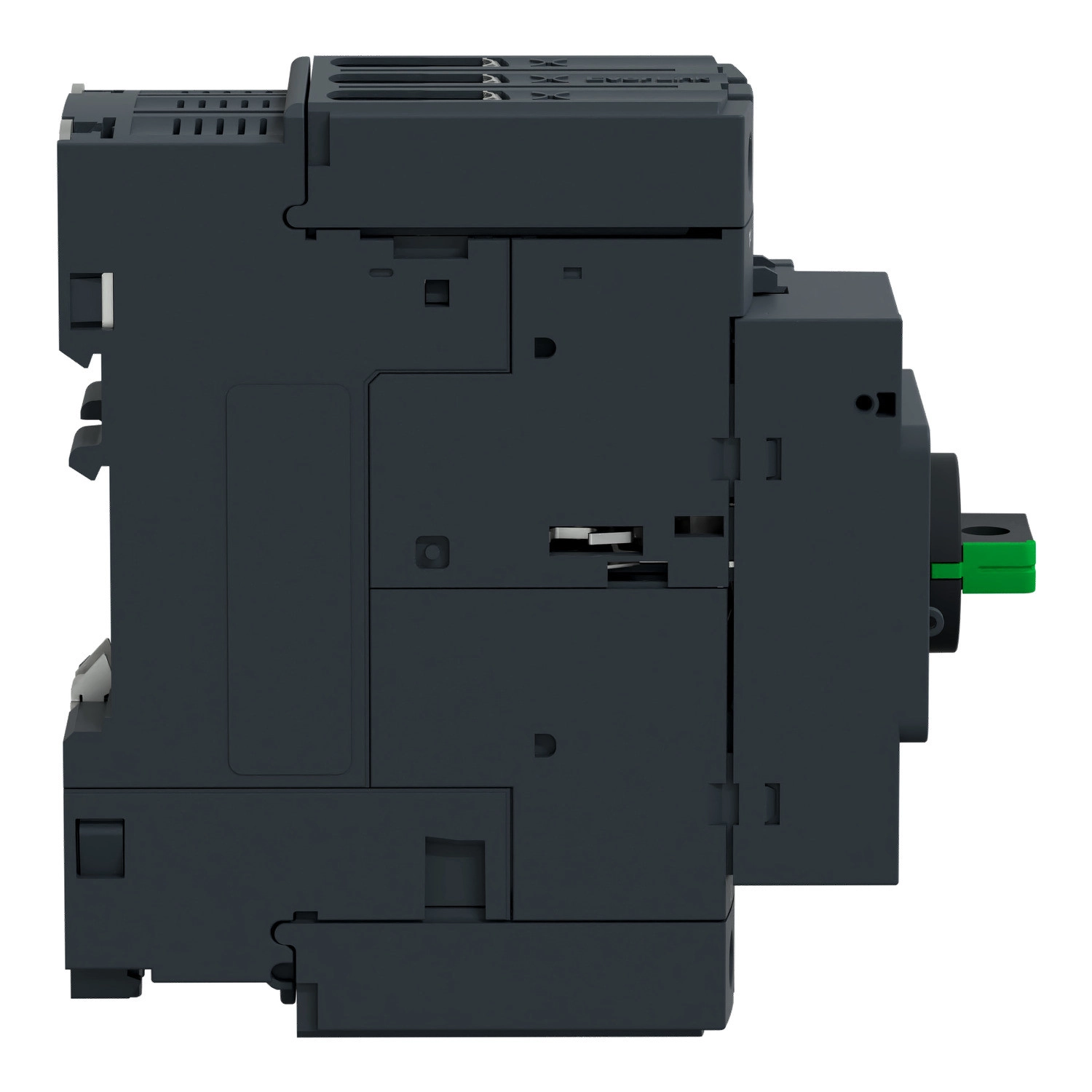

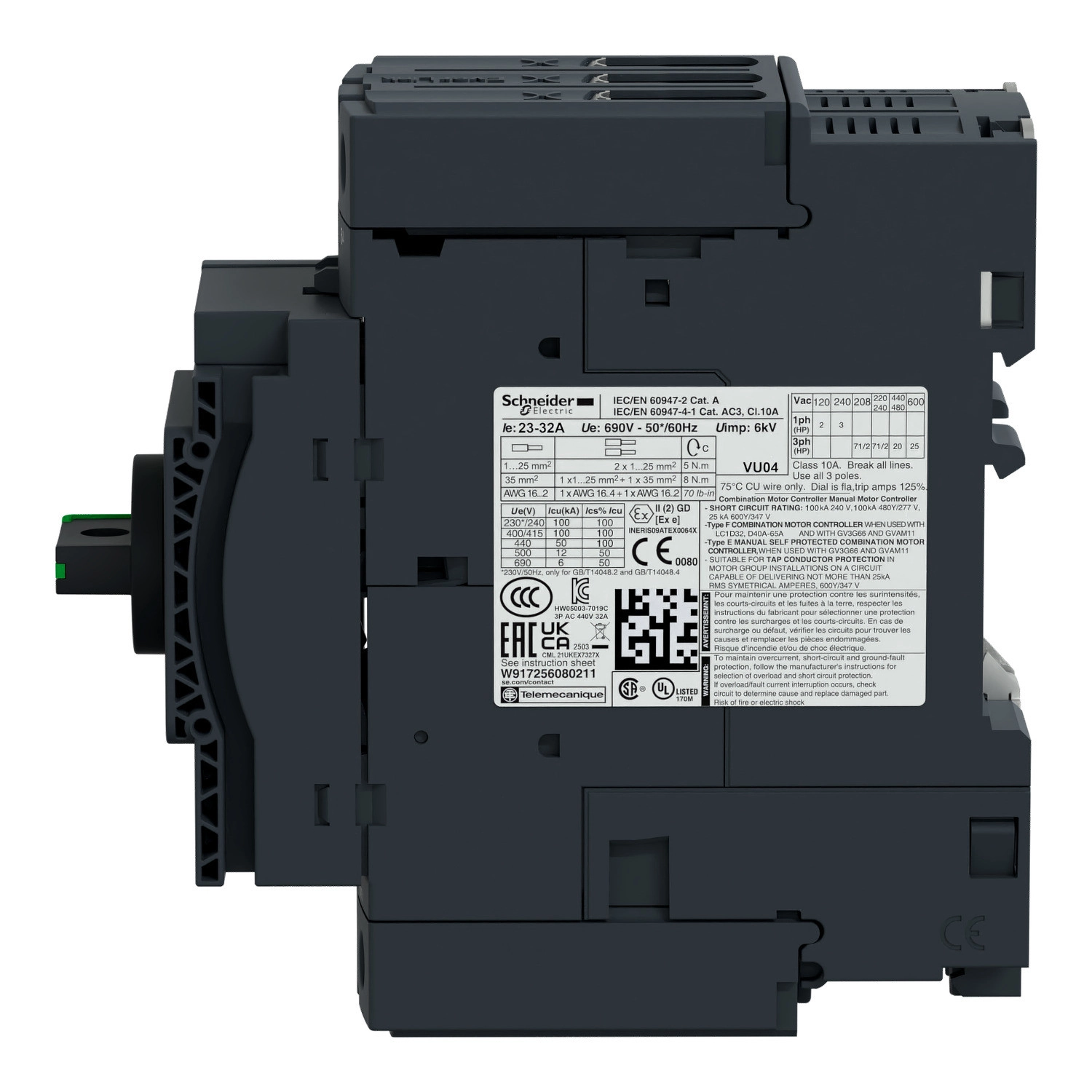

A Schneider Electric TeSys Deca termékcsaládba tartozó GV3P13 típusú motorvédő megszakító kiváló védelmet nyújt ipari és kereskedelmi motoralkalmazásokhoz. Ez a 3 pólusú motor megszakító a legkorszerűbb termikus-mágneses kioldó technológiával rendelkezik, ami garantálja a motorok pontos és megbízható védelmét túlterhelés és rövidzárlat esetén egyaránt.
A GV3P13 megszakító 9-13 A közötti tartományban állítható termikus védelemmel rendelkezik, így rugalmasan alkalmazható különböző méretű motorokhoz. A mágneses kioldási áram 182 A-re van beállítva, ami kiváló rövidzárlati védelmet biztosít. A készülék forgófogantyús működtetésű, ami intuitív és egyszerű használatot tesz lehetővé. A megszakító alkalmas szigetelésre is az IEC 60947-1 szabvány szerint, valamint rendelkezik fáziskiesés érzékeléssel is az IEC 60947-4-1 szabványnak megfelelően, így átfogó védelmet nyújt a motor számára különböző hibalehetőségek esetén.
A GV3P13 motorvédő megszakító kiemelkedő szakítóképességgel rendelkezik: 100 kA 230/240 V AC és 400/415 V AC feszültségnél, 50 kA 440 V AC-nál, 12 kA 500 V AC-nál, valamint 6 kA 690 V AC feszültségnél. A névleges üzemi feszültség akár 690 V AC is lehet, a szigetelési feszültség szintén 690 V AC, míg a lökőfeszültség-állóság 6 kV. Ezek az értékek megfelelnek az IEC 60947-2 szabvány előírásainak. A TeSys GV3P13 megfelelő motorteljesítménye 5,5 kW 400/415 V AC esetén, 7,5 kW 500 V AC-nál, és 11 kW 690 V AC feszültségnél.
A megszakító mechanikai tartóssága 50000 ciklus, elektromos élettartama pedig 50000 kapcsolás AC-3 kategóriában 415 V-nál. A termék kompakt méretekkel rendelkezik: szélessége 55 mm, magassága 132 mm, mélysége pedig 136 mm. Szerelése többféleképpen is lehetséges: 35 mm-es szimmetrikus DIN sínre pattintható, vagy panelre csavarozható M4 csavarokkal. A készülék használható vízszintes és függőleges pozícióban is. A kiegészítő blokkok, mint például oldalra szerelhető segédérintkezők rugalmasan bővíthetik a motorvédő megszakító funkcionalitását. A mechanikai védettségi szint IP20, az ütésállóság pedig IK09. A készülék -20°C és +60°C közötti környezeti hőmérsékleten működtethető, tárolási hőmérséklete -40°C és +80°C között van.
Schneider Electric TeSys - GV3P13 - Motorvédő kapcsoló 13 A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Termék vagy alkatrész típusa: Motorvédő megszakító
Eszköz rövid neve: GV3P
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológia: Termikus-mágneses
Műszaki specifikáció
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint
AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény kW: 5,5 kW 400/415 V AC 50/60 Hz
7,5 kW 500 V AC 50/60 Hz
11 kW 690 V AC 50/60 Hz
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
100 kA Icu 400/415 V AC 50/60 Hz az IEC 60947-2 szerint
50 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
12 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
6 kA Icu 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi rövidzárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
100% 400/415 V AC 50/60 Hz az IEC 60947-2 szerint
100% 440 V AC 50/60 Hz az IEC 60947-2 szerint
50% 500 V AC 50/60 Hz az IEC 60947-2 szerint
50% 690 V AC 50/60 Hz az IEC 60947-2 szerint
Működtetés és elektromos jellemzők
Vezérlés típusa: Forgófogantyú
Névleges áram: 13 A
Termikus védelem beállítási tartománya: 9...13 A az IEC 60947-2 szerint
Mágneses kioldási áram: 182 A
Hagyományos szabad levegőn hőáram: 13 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen az IEC 60947-4-1 szerint
Szigetelési alkalmasság: Igen az IEC 60947-1 szerint
Mechanikai jellemzők
Teljesítmény-disszipáció pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus AC-3 esetén 415 V In
Névleges üzemelés: Megszakítás nélküli az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 N.m - csavaros kapocsnál

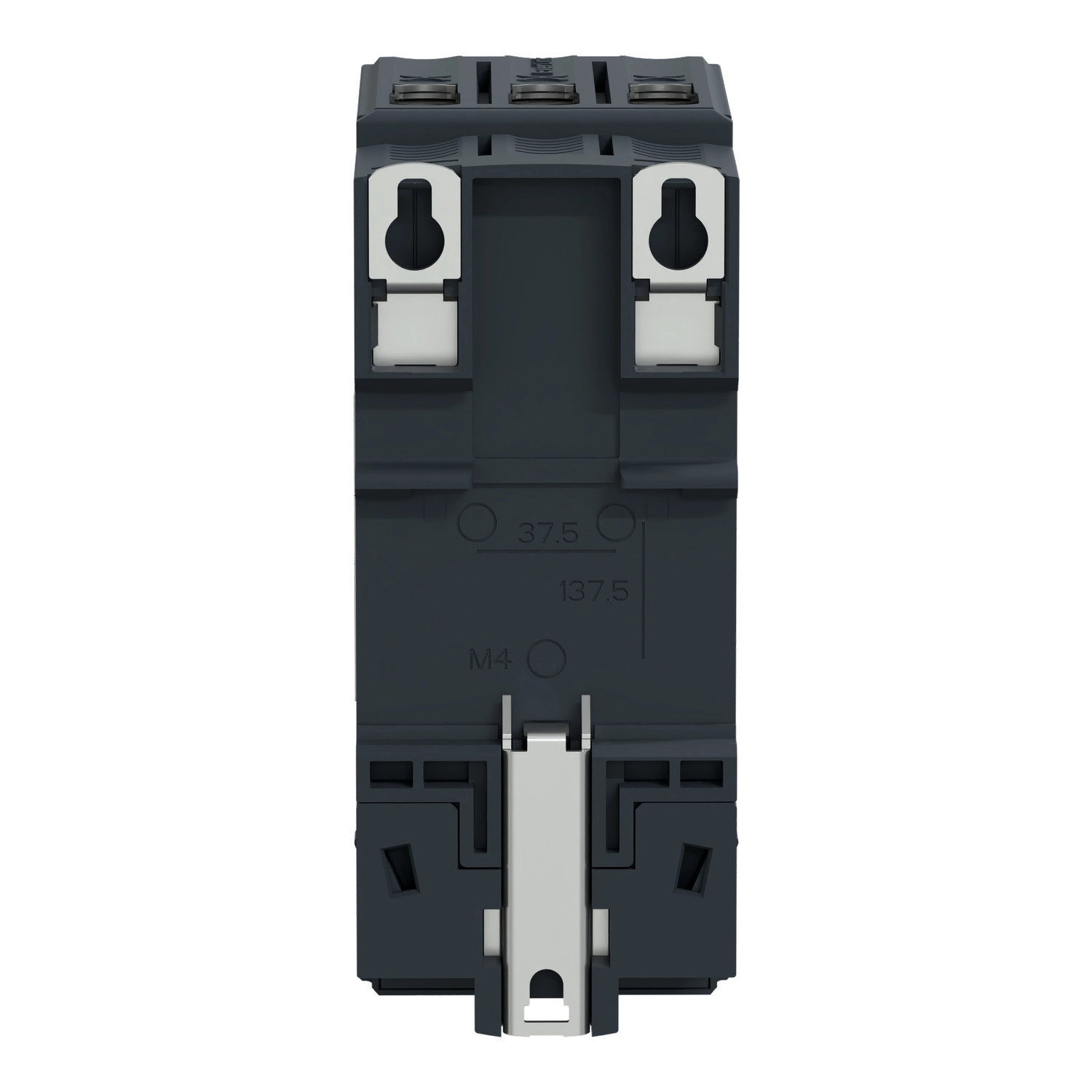

Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintható
Panel: csavarozva (3 x M4 csavarral)
Szerelési helyzet: Vízszintes
Függőleges
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötétszürke
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC/EN 60335-1:30.2 szakasz
IEC/EN 60335-2-40:JJ melléklet
IK védettségi fokozat: IK09 burkolat
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus állóság: IACS E10 szerinti
Környezeti hőmérséklet tárolás: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti hőmérséklet működés: -20...60 °C
Mechanikai robusztusság: Ütések: 15 Gn 11 ms-ig nyitott állapotban
Ütések: 30 Gn 11 ms-ig zárt állapotban
Vibrációk: 4 Gn, 5...300 Hz
Üzemi magasság: 3000 m
