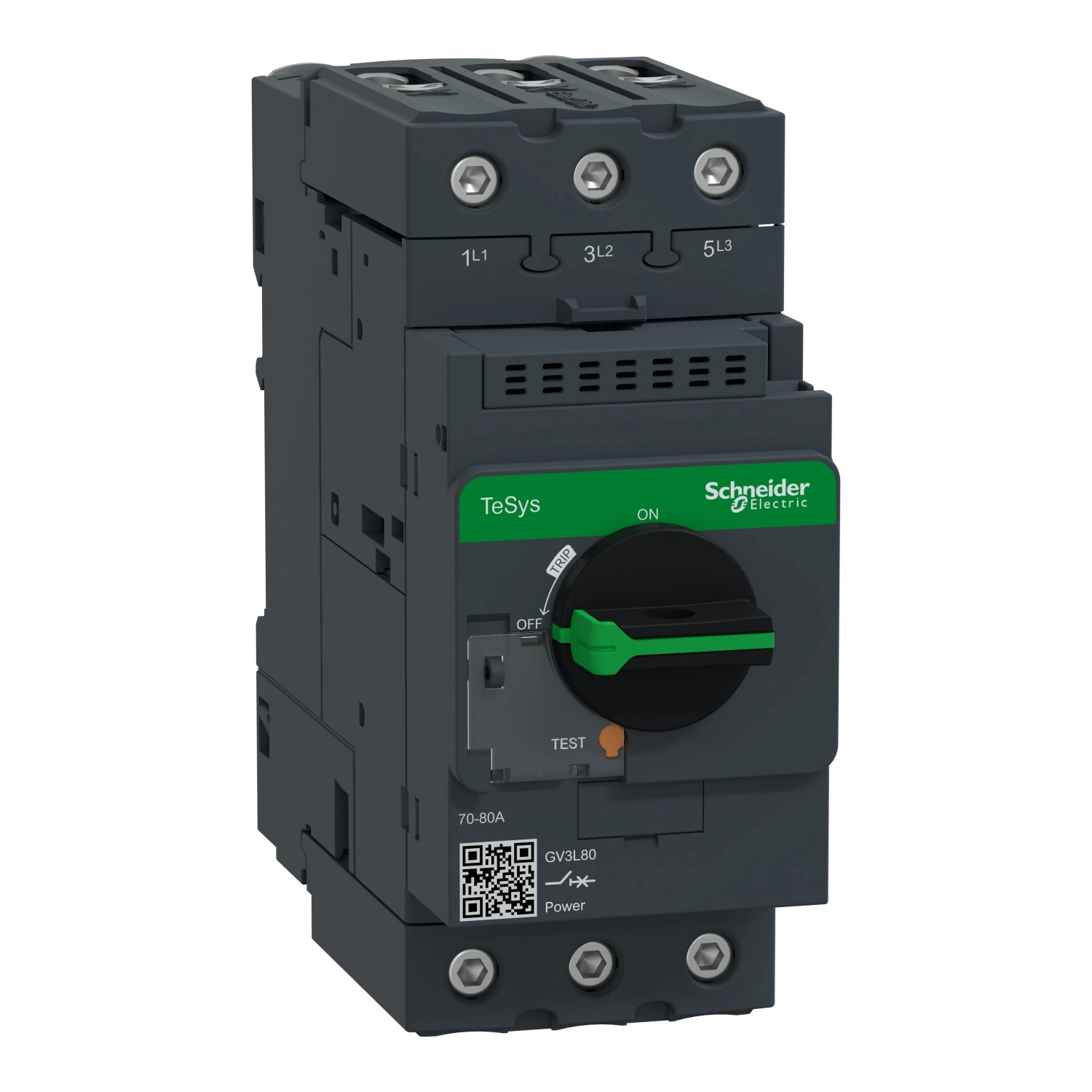

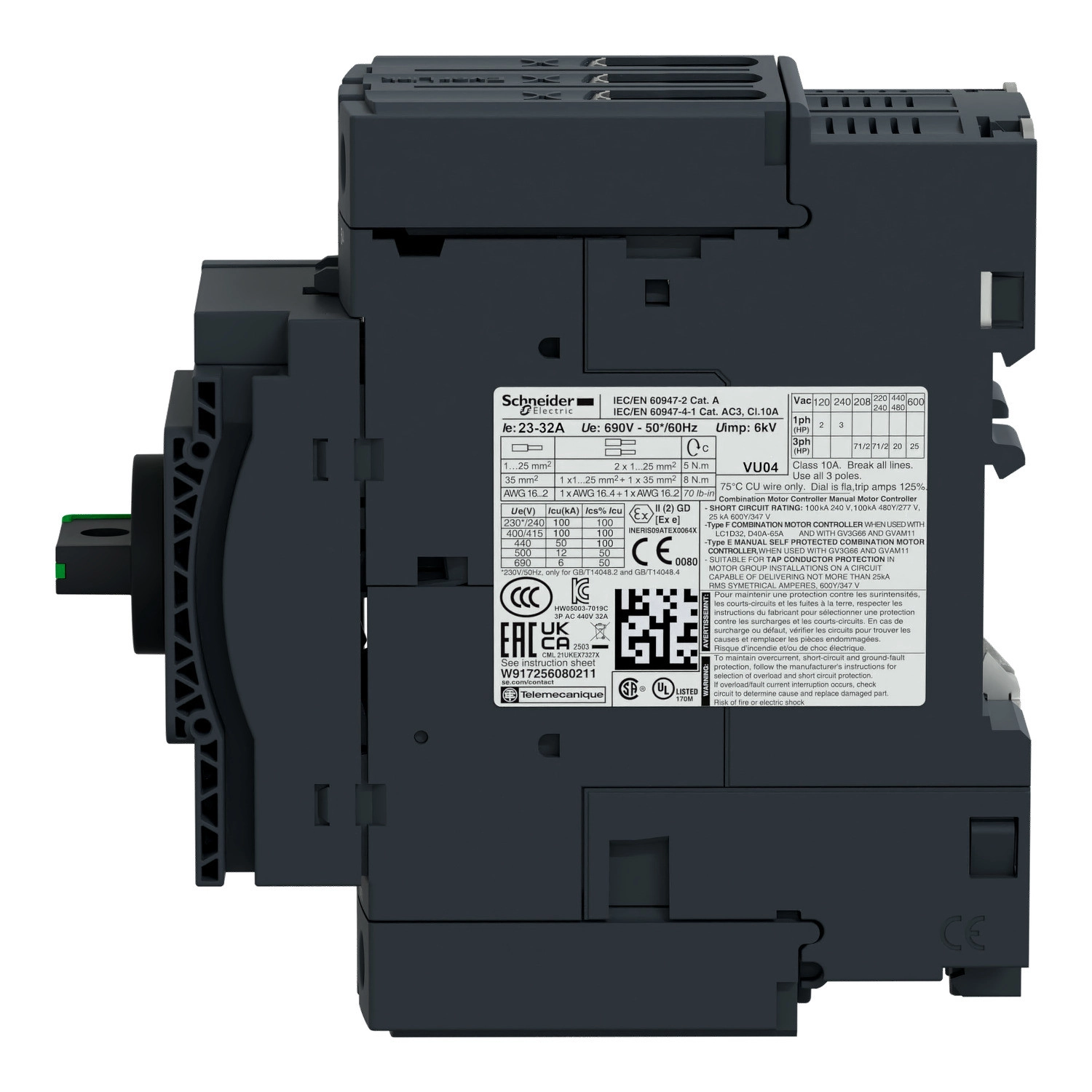

A Schneider Electric TeSys Deca termékcsaládjába tartozó GV3L80 motorvédő kapcsoló egy professzionális ipari megoldás, amely elsősorban nagyobb teljesítményű motorok védelmére lett kialakítva. Ez a 3-pólusú, 80 amperes motorvédő kapcsoló mágneses kioldással rendelkezik, amely hatékony védelmet biztosít rövidzárlat esetén, miközben EverLink csatlakozókkal van felszerelve a megbízható elektromos csatlakozás érdekében.
A GV3L80 motorvédő kapcsoló számos kiemelkedő tulajdonsággal rendelkezik, amelyek ideálissá teszik ipari környezetben történő alkalmazásra. A mágneses kioldási technológiának köszönhetően 1120 amperes mágneses kioldási áramerősséggel működik, amely hatékony védelmet nyújt rövidzárlat esetén. Teljesítmény szempontjából akár 45 kW-os motorok védelmére is alkalmas 400/415 V AC hálózaton, 45 kW-os motorokhoz 500 V AC esetén, valamint 55 kW-os motorokhoz 690 V AC hálózaton. A készülék maximális csúcsárama 750 A, ami megfelelő tartalékot biztosít indítási áramlökések esetén is. Rövidzárlati megszakítóképessége kimagasló: 65 kA 230/240 V AC hálózaton, 50 kA 400/415 V AC és 440 V AC esetén, 12 kA 500 V AC hálózaton, valamint 6 kA 690 V AC feszültségnél.
A GV3L80 forgó működtetőkarral rendelkezik, amely ergonomikus kezelést biztosít. A készülék méretei kompaktak: 55 mm széles, 132 mm magas és 136 mm mély, így helytakarékosan beépíthető kapcsolószekrényekbe. Rögzítése történhet 35 mm-es szimmetrikus DIN-sínre pattintással vagy panelre csavarozással, 3 db M4-es csavar segítségével. Mind vízszintes, mind függőleges helyzetben felszerelhető, bár az oldal melletti szerelés esetén fontos betartani a 9 mm-es távolságot két megszakító között a megfelelő hűtés érdekében. A készülék szerelése oldalsó szerelésű kiegészítő érintkezőblokkok segítségével is megoldható, és az egymás melletti szerelés 40 °C-ig lehetséges.
A TeSys GV3L80 motorvédő kapcsoló magas minőségű műszaki paraméterekkel rendelkezik. Az üzemi feszültség 690 V AC 50/60 Hz, a szigetelési feszültség szintén 690 V AC 50/60 Hz, míg a lökőfeszültség-állóság 6 kV. A készülék poláris hőteljesítmény-vesztesége 8 W. Mechanikai élettartama 50.000 ciklus, elektromos élettartama pedig 20.000 ciklus AC-3 üzemmódban 415 V mellett. A meghúzási nyomaték 5 Nm a csavaros kapcsok esetében. A készülék villamos élettartama 20.000 ciklus AC-3 üzemmódban 415 V feszültségnél, ami hosszú távú, megbízható működést biztosít ipari környezetben.
A TeSys GV3L80 motorvédő kapcsoló számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1:Clause 30.2 és IEC/EN 60335-2-40:Annex JJ szabványokat. A terméket CCC, CSA, EAC, LROS, BV, ABS, DNV-GL és UKCA tanúsítványokkal látták el. IP20-as védettséggel rendelkezik az IEC 60529 szerint, és megfelel az IACS E10 szerinti klimatikus ellenállósági követelményeknek. Üzemi hőmérséklet-tartománya -20°C és +60°C között van, míg tárolási hőmérséklet-tartománya -40°C és +80°C között mozog. A készülék 960°C-os tűzállósággal rendelkezik az IEC 60695-2-11 szerint, és akár 3000 méteres tengerszint feletti magasságban is üzemeltethető.
Schneider Electric TeSys - GV3L80 - GV3L MOTOR CB MAGNETIC 80A EVERLINK műszaki adatok
Termék jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Termék típus: Motorvédő kapcsoló
Rövidnév: GV3L
Alkalmazás: Motorvédelem
Kioldó egység technológia: Mágneses
Alapvető műszaki jellemzők
Pólusok: 3P
Hálózat típusa: AC
Alkalmazási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 45 kW 400/415 V AC 50/60 Hz esetén (maximális csúcsáram 750 A), 45 kW 500 V AC 50/60 Hz esetén (maximális csúcsáram 750 A), 55 kW 690 V AC 50/60 Hz esetén (maximális csúcsáram 750 A)
Megszakítóképesség: 65 kA Icu 230/240 V AC 50/60 Hz esetén, 50 kA Icu 400/415 V AC 50/60 Hz esetén, 50 kA Icu 440 V AC 50/60 Hz esetén, 12 kA Icu 500 V AC 50/60 Hz esetén, 6 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi zárlati megszakítóképesség [Ics]: 100% 230/240 V AC 50/60 Hz esetén, 60% 400/415 V AC 50/60 Hz esetén, 60% 440 V AC 50/60 Hz esetén, 50% 500 V AC 50/60 Hz esetén, 50% 690 V AC 50/60 Hz esetén
Vezérlés típusa: Forgó működtető
Névleges áram [In]: 80 A
Mágneses kioldási áram: 1120 A
Hagyományos szabad levegős hőáram [Ith]: 80 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges impulzus-állófeszültség [Uimp]: 6 kV az IEC 60947-2 szerint
Leválasztásra való alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítményveszteség pólusonként: 8 W
Mechanikai tulajdonságok
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 20000 ciklus AC-3 üzemmódban 415 V-nál
Névleges üzemmód: Megszakítás nélküli az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 N.m - csavaros kapocs csatlakozónál

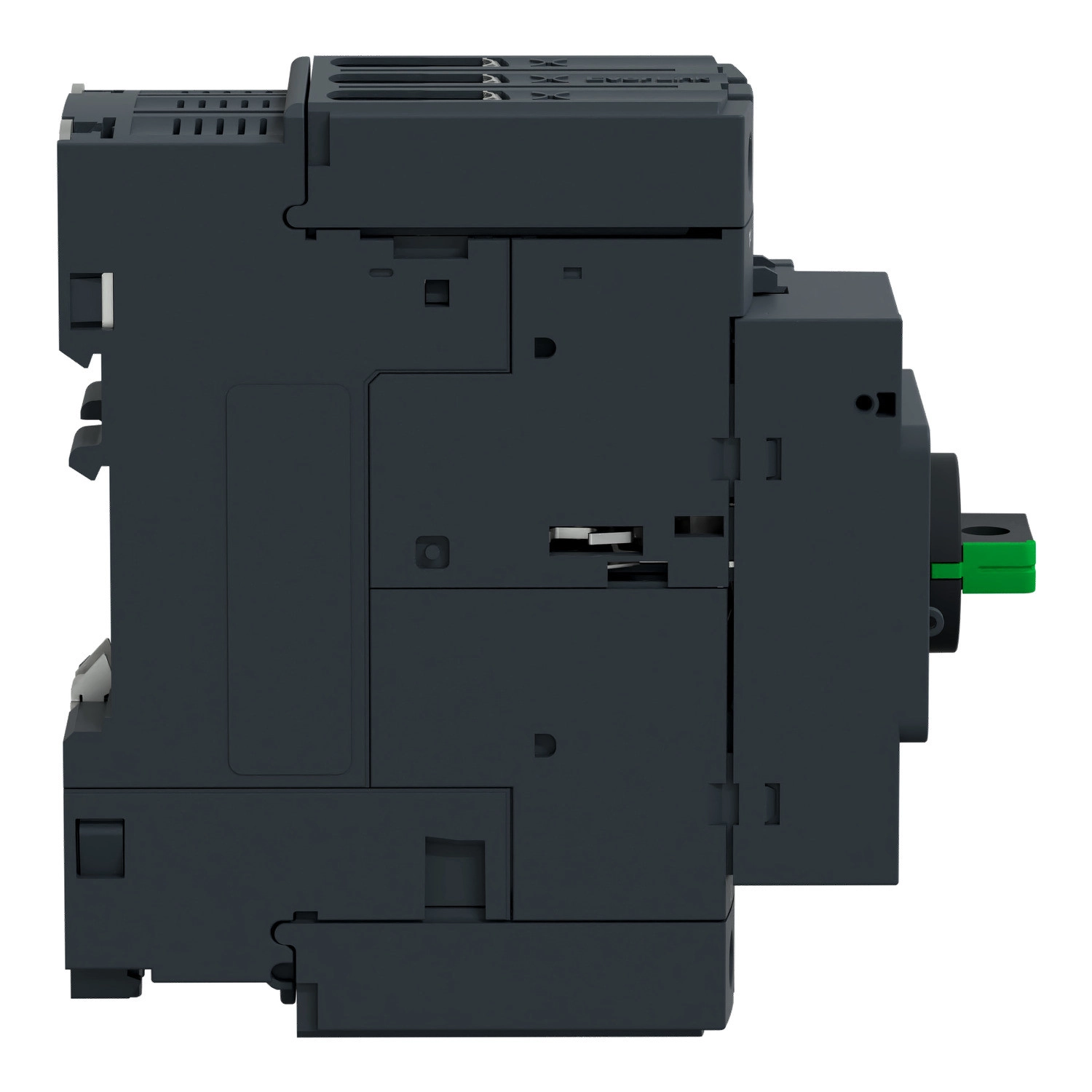

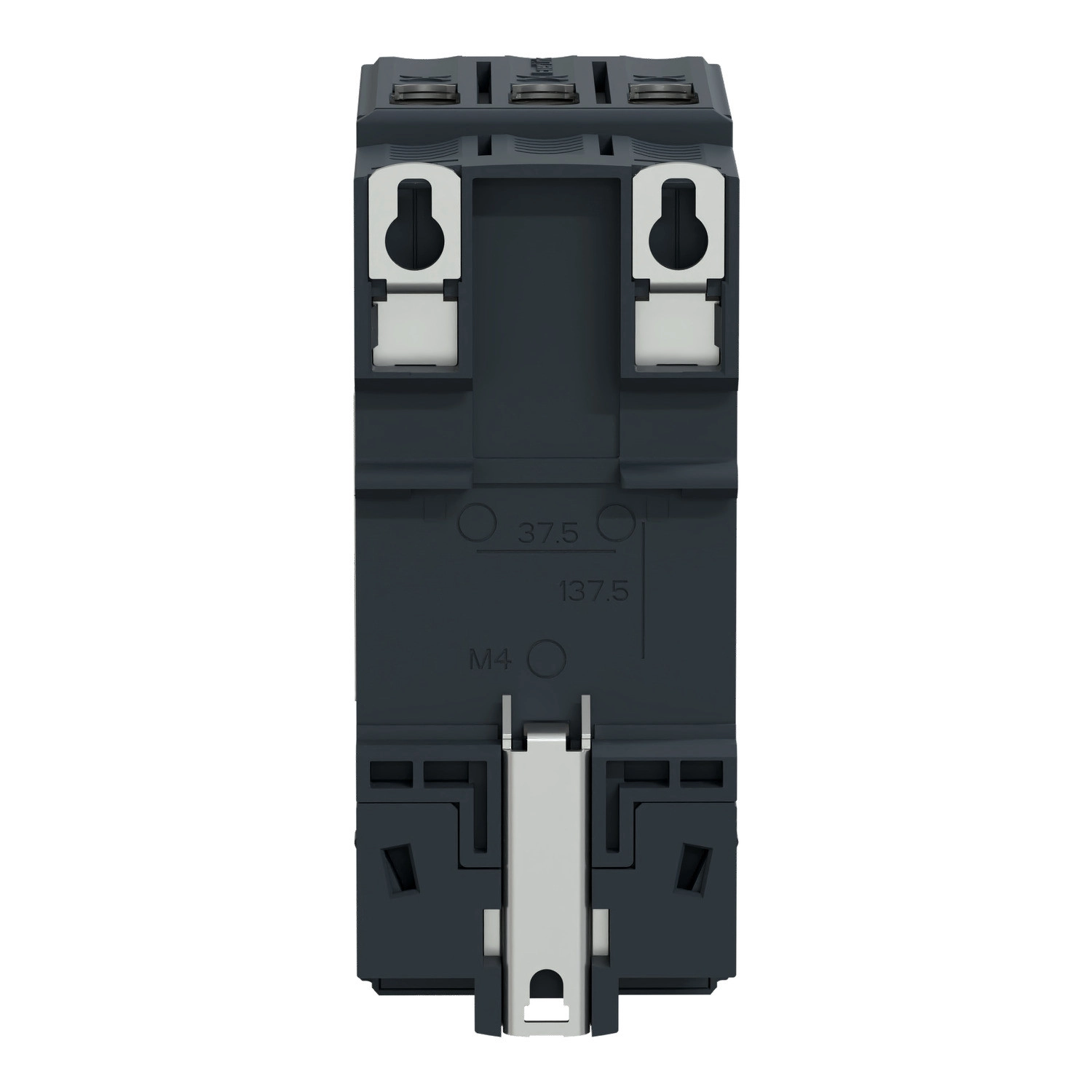

Rögzítési mód: 35 mm-es szimmetrikus DIN sín: pattintható, Panel: csavarozott (3 x M4 csavarral)
Szerelési helyzet: Vízszintes, Függőleges
Fizikai jellemzők
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1:Clause 30.2, IEC/EN 60335-2-40:Annex JJ
Terméktanúsítványok: CCC, CSA, EAC, LROS (Lloyds register of shipping), BV, ABS, DNV-GL, UKCA
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: IACS E10 szerint
Környezeti hőmérséklet tároláskor: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti hőmérséklet üzemelés közben: -20…60 °C
Mechanikai robosztusság: Ütés: 5 Gn 11 ms-ig nyitott kontaktor esetén, Ütés: 30 Gn 11 ms-ig zárt kontaktor esetén, Rezgés: 4 Gn, 5...300 Hz
Üzemeltetési magasság: 3000 m
