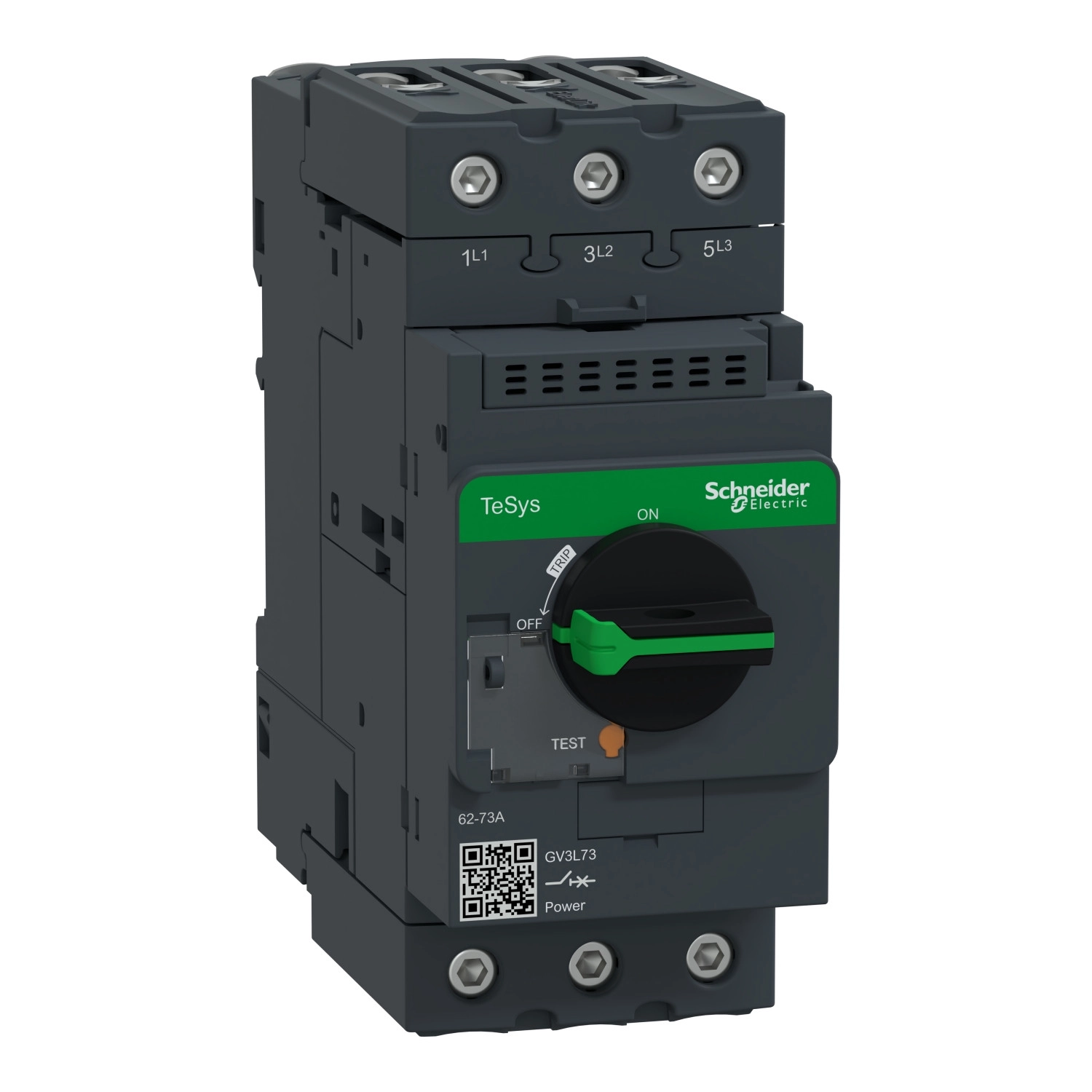

A Schneider Electric TeSys Deca sorozatú GV3L73 típusú motoros megszakító egy kiemelkedően hatékony és megbízható áramkörbiztosító berendezés, amely kimondottan ipari környezetben való motorvédelmi alkalmazásokhoz készült. A TeSys GV3 termékcsaládba tartozó megszakító 3 pólusú kialakítással és mágneses kioldóegységgel rendelkezik, amely hatékonyan védi a motorokat és áramköröket a rövidzárlat által okozott károktól.
A GV3L73 típusú megszakító 73 A névleges áramerősséggel rendelkezik, ami lehetővé teszi akár 37 kW-os (400/415 V AC 50/60 Hz esetén), 45 kW-os (500 V AC 50/60 Hz mellett) és 55 kW-os (690 V AC 50/60 Hz mellett) motorok védelmét is. Az eszköz 1120 A mágneses kioldási áramerősséggel működik, ami pontos és megbízható védelmet biztosít a túláram és rövidzárlati események során. A megszakító kiváló rövidzárlati megszakítóképességgel rendelkezik: 230/240 V-nál 65 kA, 400/415 V-nál 50 kA, 440 V-nál 50 kA, 500 V-nál 12 kA és 690 V-nál 6 kA értékekkel. A névleges üzemi feszültség 690 V AC 50/60 Hz.

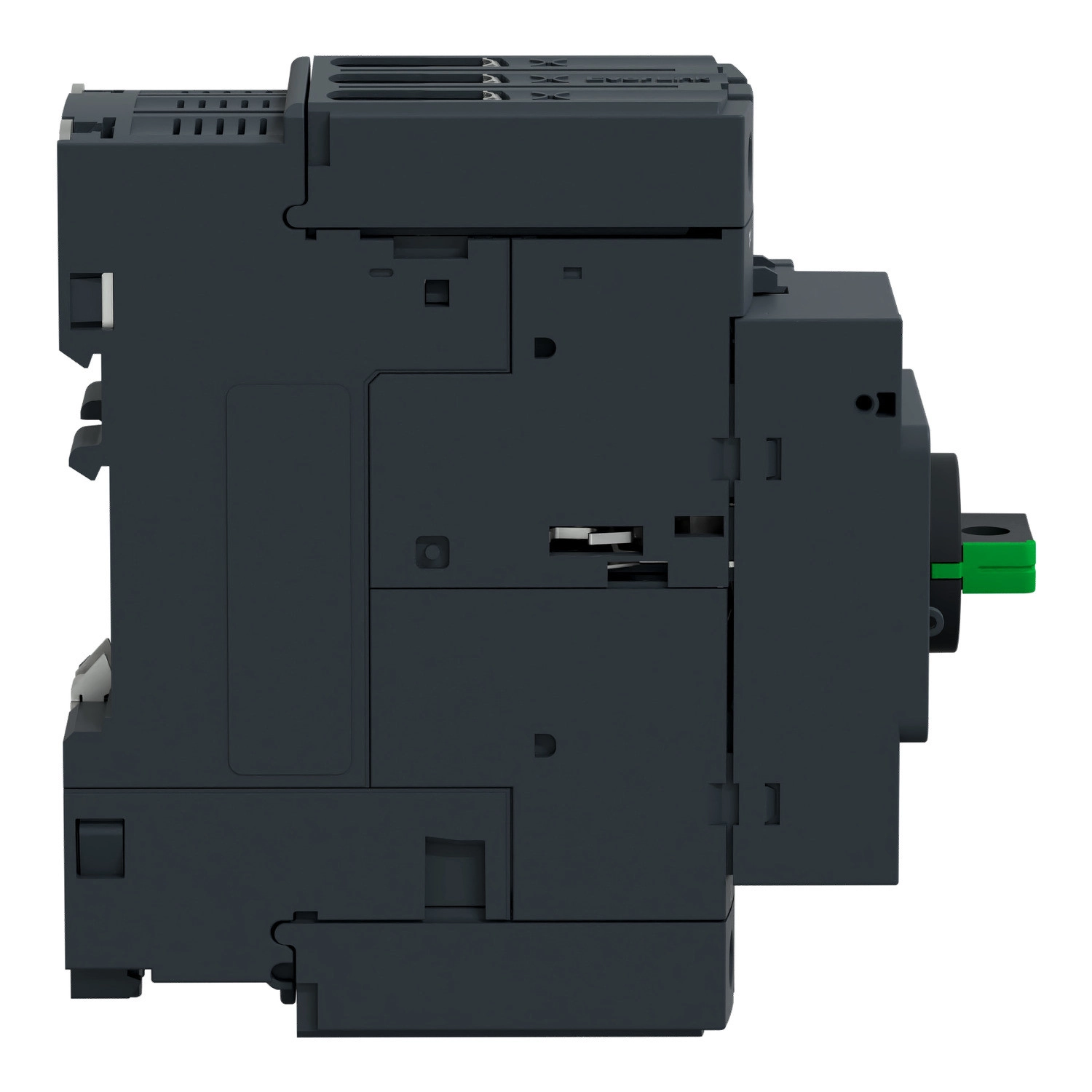

A TeSys GV3L73 megszakító praktikus forgatható fogantyúval van ellátva, amely nemcsak a könnyű kezelhetőséget biztosítja, hanem a megszakító aktuális állapotának egyértelmű vizuális jelzését is. Az EverLink típusú csatlakozók használata garantálja a biztonságos és tartós elektromos kötéseket, minimalizálva a karbantartási igényt. Az eszköz megfelel az IEC 60947-2 és IEC 60947-4-1 szabványoknak, valamint számos nemzetközi tanúsítvánnyal rendelkezik, mint például CCC, UL, CSA, EAC, BV, ABS, DNV-GL és UKCA. A készülékházat sötétszürke színben gyártják, amely jól illeszkedik az ipari környezethez.
A GV3L73 motoros megszakító többféle rögzítési lehetőséget kínál: felszerelhető 35 mm-es szimmetrikus DIN sínre, panelre csavarozva (3 x M4 csavarokkal), illetve előregyártott lemezre is. A készülék kompakt méretekkel rendelkezik: szélessége 55 mm, magassága 132 mm, mélysége pedig 136 mm. Elektromos élettartama 20000 ciklus AC-3 kategóriában 415 V mellett, míg mechanikai élettartama 50000 ciklus. Kiváló hőmérsékleti tartományban (-20...60 °C) használható, és ellenáll a szélsőséges környezeti hatásoknak is: 5 Gn erejű ütéseknek nyitott állapotban, 30 Gn erejű ütéseknek zárt állapotban, valamint 4 Gn, 5-300 Hz-es rezgéseknek. A GV3L73 IP20 védettségi fokozattal rendelkezik, és akár 3000 méter tengerszint feletti magasságban is használható.
Schneider Electric TeSys - GV3L73 - GV3L MOTOR CB MAGNETIC 73A EVERLINK műszaki adatok
Általános jellemzők
Termékvonal: TeSys Deca
Termék neve: TeSys GV3
Termék vagy komponens típusa: Motor megszakító
Eszköz rövid neve: GV3L
Eszköz alkalmazás: Motorvédelem
Kioldóegység technológiája: Mágneses
Kiegészítő jellemzők
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény kW: 37 kW 400/415 V AC 50/60 Hz esetén, 45 kW 500 V AC 50/60 Hz esetén, 55 kW 690 V AC 50/60 Hz esetén
Megszakítóképesség: 65 kA Icu 230/240 V AC 50/60 Hz esetén, 50 kA Icu 400/415 V AC 50/60 Hz esetén, 50 kA Icu 440 V AC 50/60 Hz esetén, 12 kA Icu 500 V AC 50/60 Hz esetén, 6 kA Icu 690 V AC 50/60 Hz esetén
[Ics] névleges üzemi rövidzárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz esetén, 60% 400/415 V AC 50/60 Hz esetén, 60% 440 V AC 50/60 Hz esetén, 50% 500 V AC 50/60 Hz esetén, 50% 690 V AC 50/60 Hz esetén
Vezérlés típusa: Forgatható fogantyú
[In] névleges áram: 73 A
Mágneses kioldási áram: 1120 A
[Ith] konvencionális szabad levegős termikus áram: 73 A az IEC 60947-2 szerint
[Ue] névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
[Ui] névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
[Uimp] névleges impulzus tartófeszültség: 6 kV az IEC 60947-2 szerint
Szigetelésre való alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítmény-disszipáció pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 20000 ciklus AC-3 esetén 415 V In árammal
Névleges terhelés: Megszakítás nélküli az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 N.m - a csavaros kapcsokra
Fizikai jellemzők és szerelés

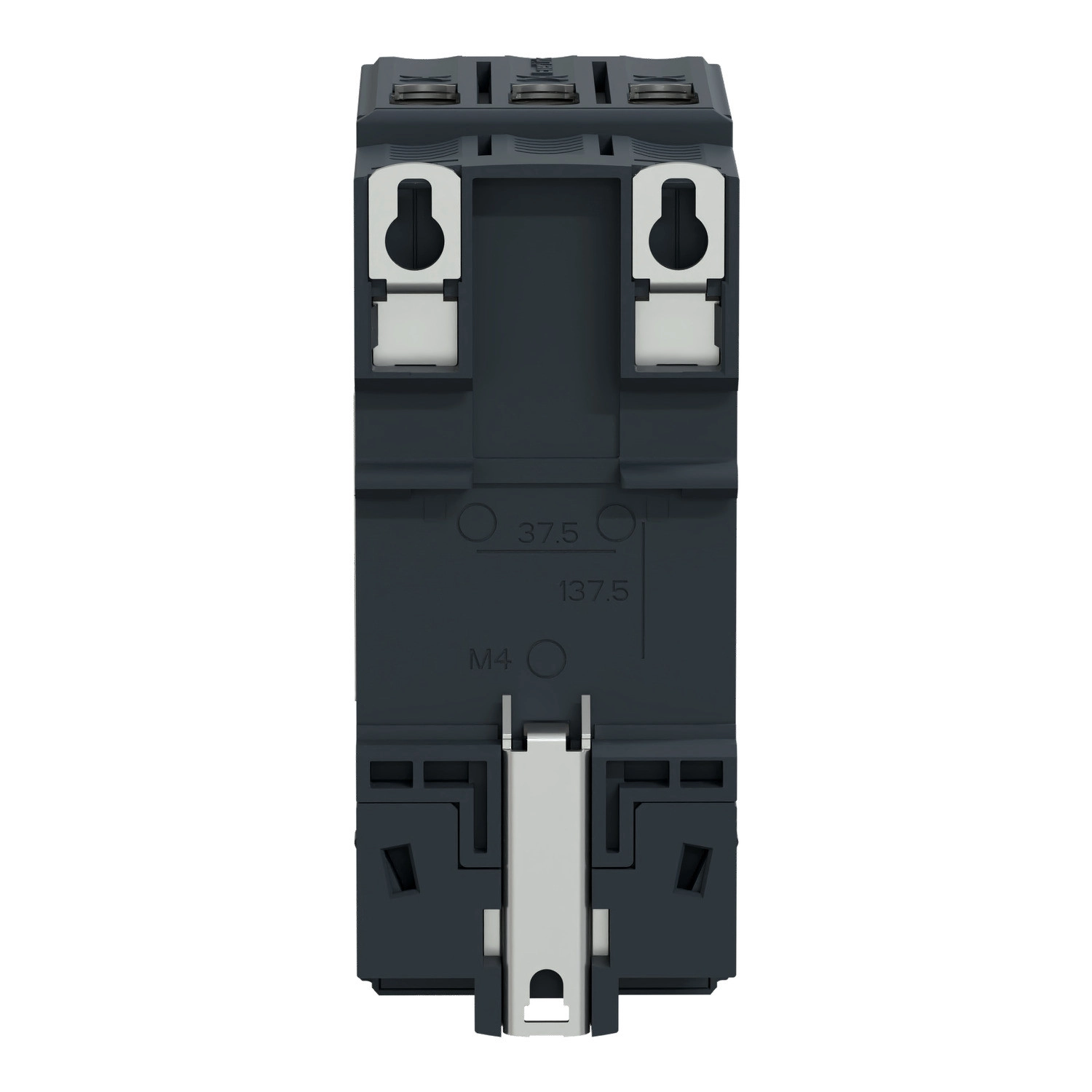

Rögzítési mód: 35 mm szimmetrikus DIN sínre csíptethető, panelre csavarozható (3 x M4 csavarokkal)
Szerelési pozíció: Vízszintes, függőleges
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötét szürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1

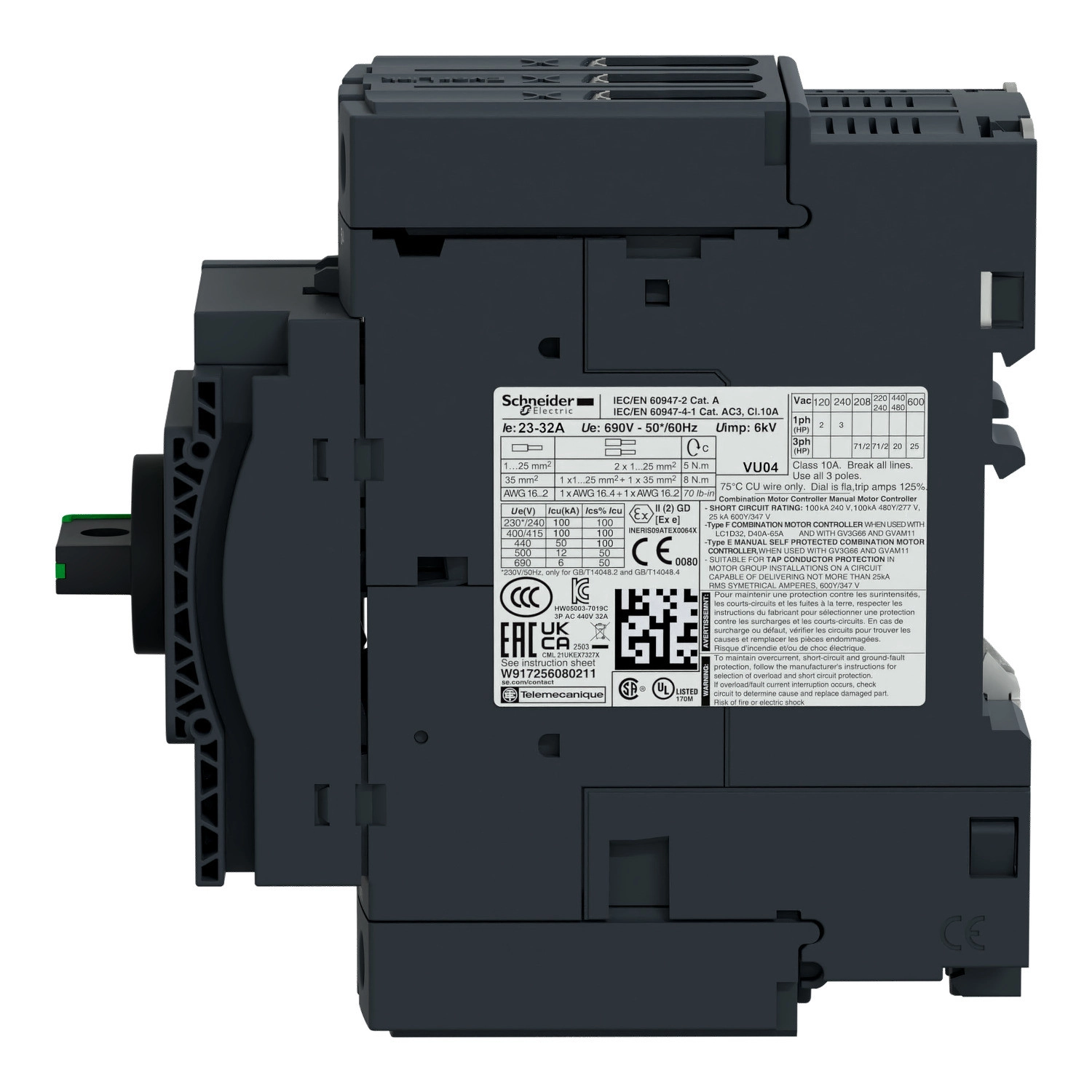

Termék tanúsítványok: CCC, UL, CSA, EAC, LROS (Lloyds register of shipping), BV, ABS, DNV-GL, UKCA
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: Megfelel az IACS E10 szabványnak
Környezeti levegő hőmérséklete tároláskor: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti levegő hőmérséklete működés közben: -20...60 °C
Mechanikai robusztusság: Ütés: 5 Gn 11 ms-ig nyitott állapotban, ütés: 30 Gn 11 ms-ig zárt állapotban, rezgések: 4 Gn, 5...300 Hz
Üzemi magasság: 3000 m
