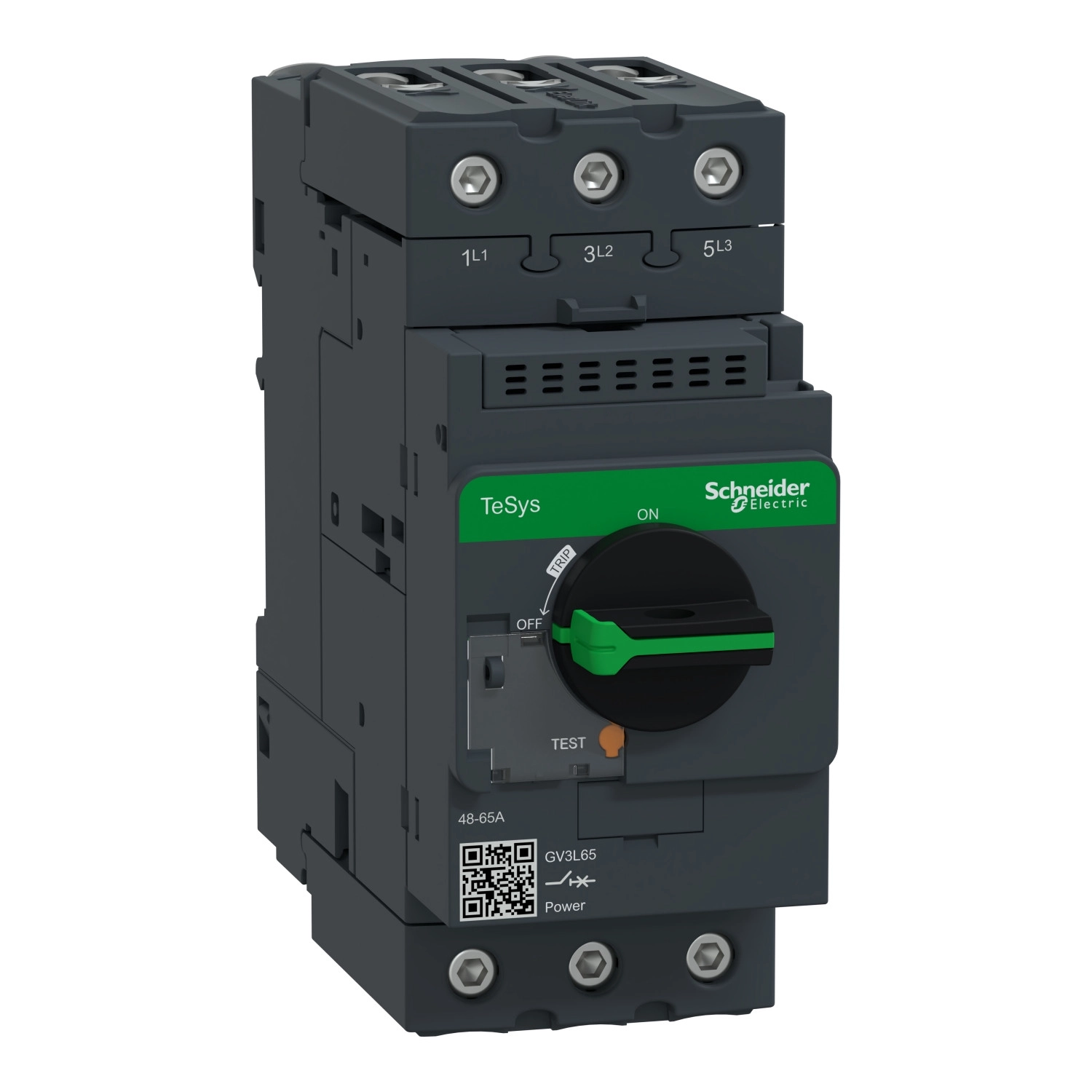

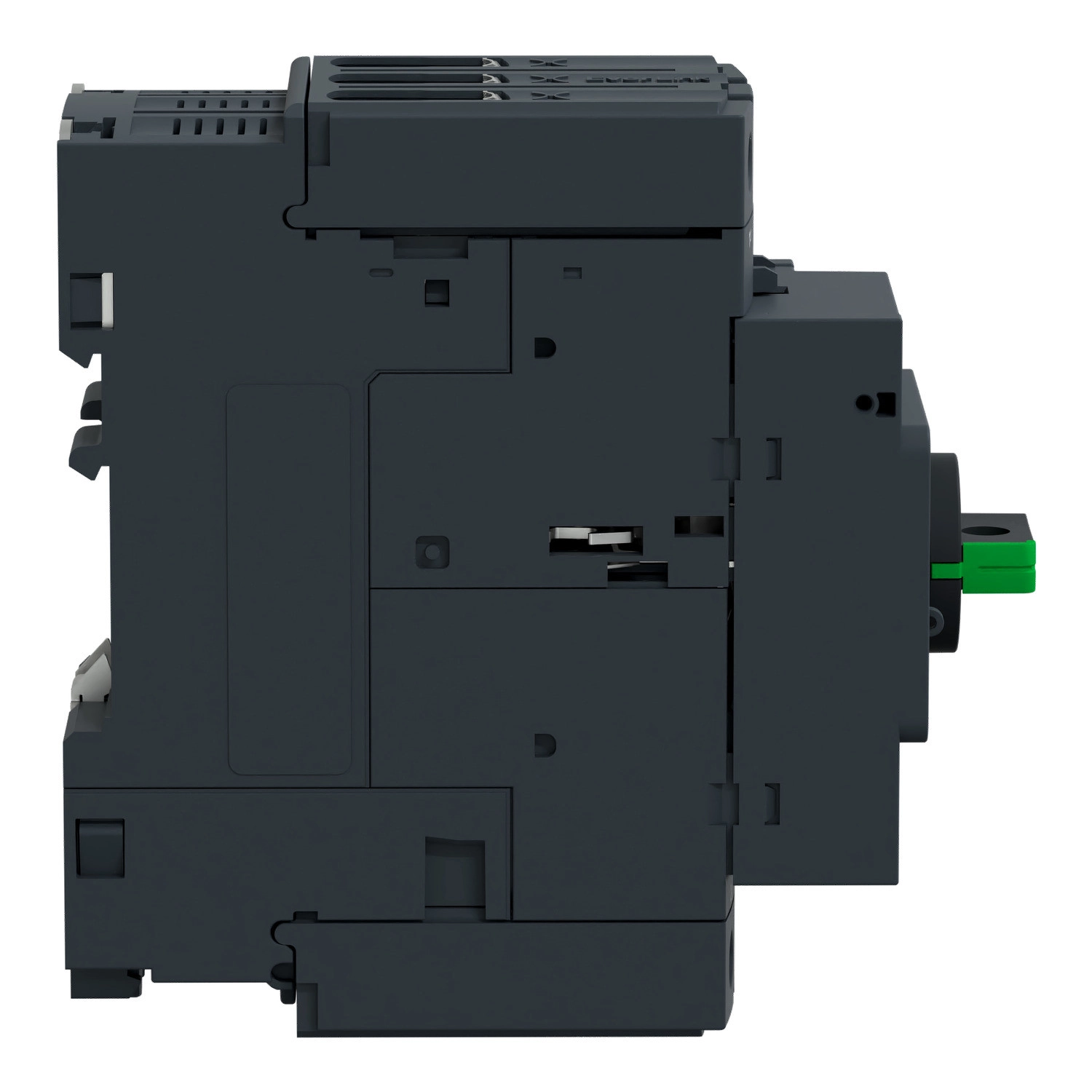

A Schneider Electric TeSys Deca termékcsaládba tartozó GV3L65 típusú mágneses motorvédő megszakító egy professzionális ipari vezérléstechnikai eszköz, amely kifejezetten motorok védelmére és biztonságos üzemeltetésére lett kifejlesztve. A készülék a TeSys GV3 sorozat része, amely a Schneider Electric megbízható minőségét és több évtizedes szakértelmét testesíti meg az ipari automatizálás területén.
A GV3L65 egy 3 pólusú (3P) motorvédő megszakító, amely 65 A névleges áramerősségre lett tervezve. Különlegessége a mágneses kioldási technológia, amely villámgyors védelmet biztosít a zárlati áramokkal szemben. A forgó fogantyús kezelőszerv ergonomikus használatot biztosít, míg az EverLink csatlakozók garantálják a biztonságos és tartós elektromos kapcsolatot. A készülék alkalmazási területe elsősorban a motorvédelem, különösen a nagyobb teljesítményű motorok esetén - 400/415 V AC feszültségen akár 30 kW, 500 V AC feszültségen 37 kW, 690 V AC feszültségen pedig 55 kW teljesítményig használható. A GV3L65 motorvédő megszakító mind az IEC 60947-2 szerinti A kategóriás, mind az IEC 60947-4-1 szerinti AC-3 felhasználási kategóriának megfelel, így rendkívül széles alkalmazási területen bevethető.
A GV3L65 kiemelkedő rövidzárlati megszakítóképességgel rendelkezik: 230/240 V AC feszültségen 100 kA, 400/415 V AC feszültségen 50 kA, 440 V AC feszültségen 50 kA, 500 V AC feszültségen 12 kA, míg 690 V AC feszültségen 6 kA megszakítóképesség jellemzi. A névleges üzemi zárlati megszakítóképesség (Ics) az Icu értékének 100%-a 230/240 V, 400/415 V és 440 V esetén, valamint 50%-a 500 V és 690 V feszültségeknél, ami kiváló megbízhatóságot biztosít. A mágneses kioldási áram 910 A, ami megfelelő védelmet nyújt a hirtelen fellépő túláramokkal szemben. A készülék a 690 V AC névleges üzemi feszültségen működik 50/60 Hz frekvencián, és ugyanezen a feszültségen rendelkezik névleges szigetelési feszültséggel is. A lökőfeszültség-állósága (Uimp) 6 kV az IEC 60947-2 szerint, ami kiváló védelmet biztosít tranziens túlfeszültségekkel szemben.
A GV3L65 motorvédő megszakító alkalmas leválasztásra is az IEC 60947-1 szabvány szerint, ami fokozza a biztonságot szervizelési munkálatok során. A pólusonkénti teljesítmény-disszipáció 8 W. A mechanikai élettartama 50000 kapcsolási ciklus, az elektromos élettartama pedig AC-3 kategóriában, 415 V feszültségen és In áramerősségen szintén 50000 ciklus. A készülék méretei: szélesség 55 mm, magasság 132 mm, mélység 136 mm. Rögzítése történhet 35 mm-es szimmetrikus DIN sínre pattintással, vagy panelre történő csavarozással (3 db M4 csavarral). A szerelési pozíció lehet vízszintes vagy függőleges. A kötőcsavarok meghúzási nyomatéka 5 Nm. A GV3L65 felhasználható Tesys LC1D40A...D73A kontaktorokkal, valamint a megfelelő LR3D termikus relékkel kombinálva. A készülék IP20 védettséggel rendelkezik az IEC 60529 szerint, és megfelelő klímaállósággal bír a hajózási szabványok (IACS E10) szerint. Működési hőmérséklet-tartománya -20°C és +60°C között van.
Schneider Electric TeSys - GV3L65 - Mágneses motorvédő 65 A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Termék típus: Motorvédő megszakító
Eszköz rövid neve: GV3L
Alkalmazási terület: Motorvédelem
Kioldóegység technológia: Mágneses
Műszaki specifikációk
Pólusok leírása: 3P
Hálózat típus: AC
Alkalmazási kategória: A kategória az IEC 60947-2 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 30 kW 400/415 V AC 50/60 Hz esetén
37 kW 500 V AC 50/60 Hz esetén
55 kW 690 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén
50 kA Icu 400/415 V AC 50/60 Hz esetén
50 kA Icu 440 V AC 50/60 Hz esetén
12 kA Icu 500 V AC 50/60 Hz esetén
6 kA Icu 690 V AC 50/60 Hz esetén
Üzemi zárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz esetén
100% 400/415 V AC 50/60 Hz esetén
100% 440 V AC 50/60 Hz esetén
50% 500 V AC 50/60 Hz esetén
50% 690 V AC 50/60 Hz esetén
Vezérlés módja: Forgó fogantyú
Névleges áram: 65 A
Mágneses kioldóáram: 910 A
Konvencionális szabad levegőn mért hőáram: 65 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Leválasztásra való alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítmény disszipáció pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus AC-3 esetén 415 V-on
Fizikai jellemzők
Meghúzási nyomaték: 5 Nm csavaros kapocsnál

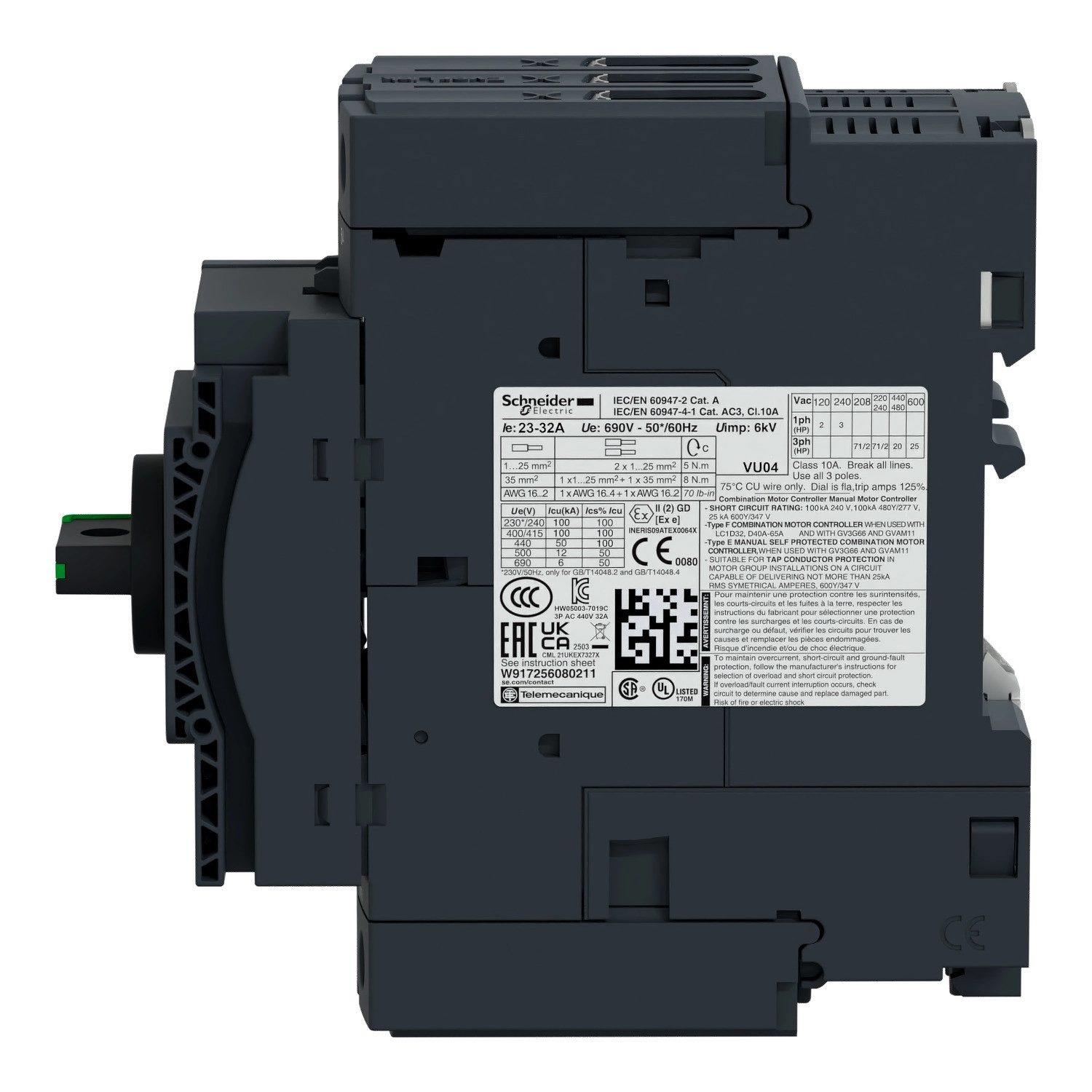

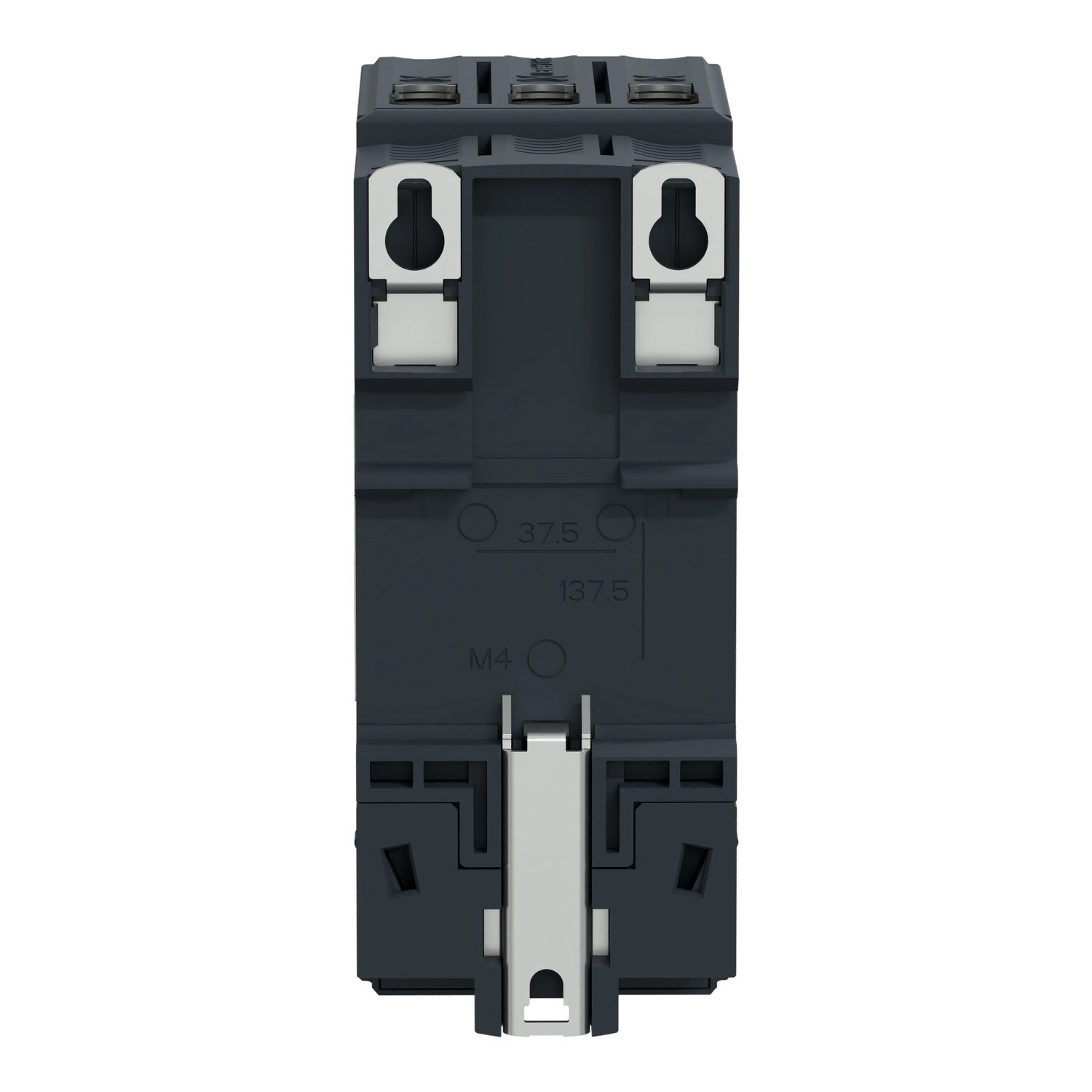

Rögzítési mód: 35 mm szimmetrikus DIN sínre pattintással
Panelre csavarozással (3 x M4 csavarral)
Szerelési helyzet: Vízszintes vagy függőleges
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klímaállóság: megfelel az IACS E10 szabványnak
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütésállóság: 15 Gn 11 ms-ig nyitott kontaktorral
Ütésállóság: 30 Gn 11 ms-ig zárt kontaktorral
Rezgésállóság: 4 Gn, 5-300 Hz
Üzemi tengerszint feletti magasság: 3000 m
