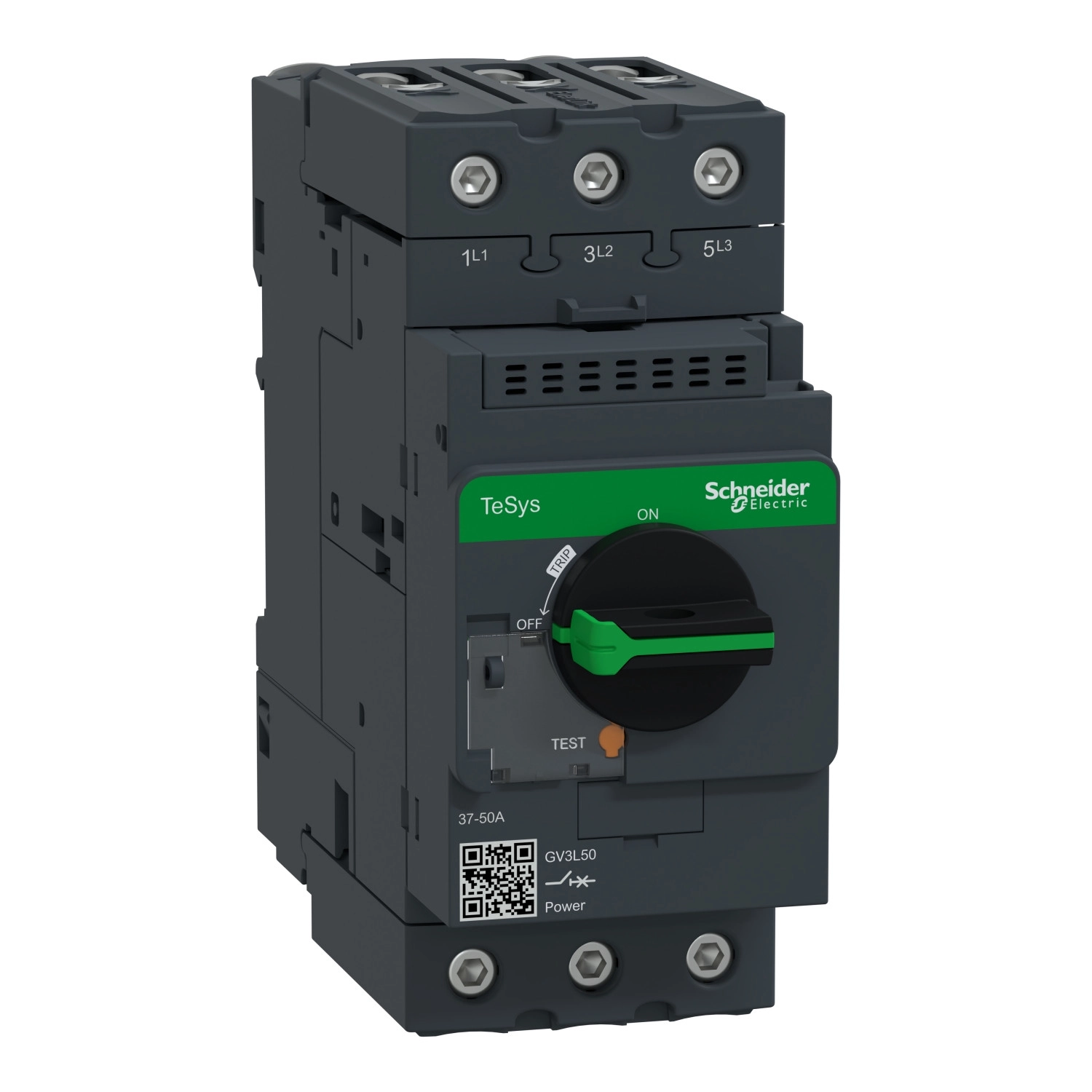

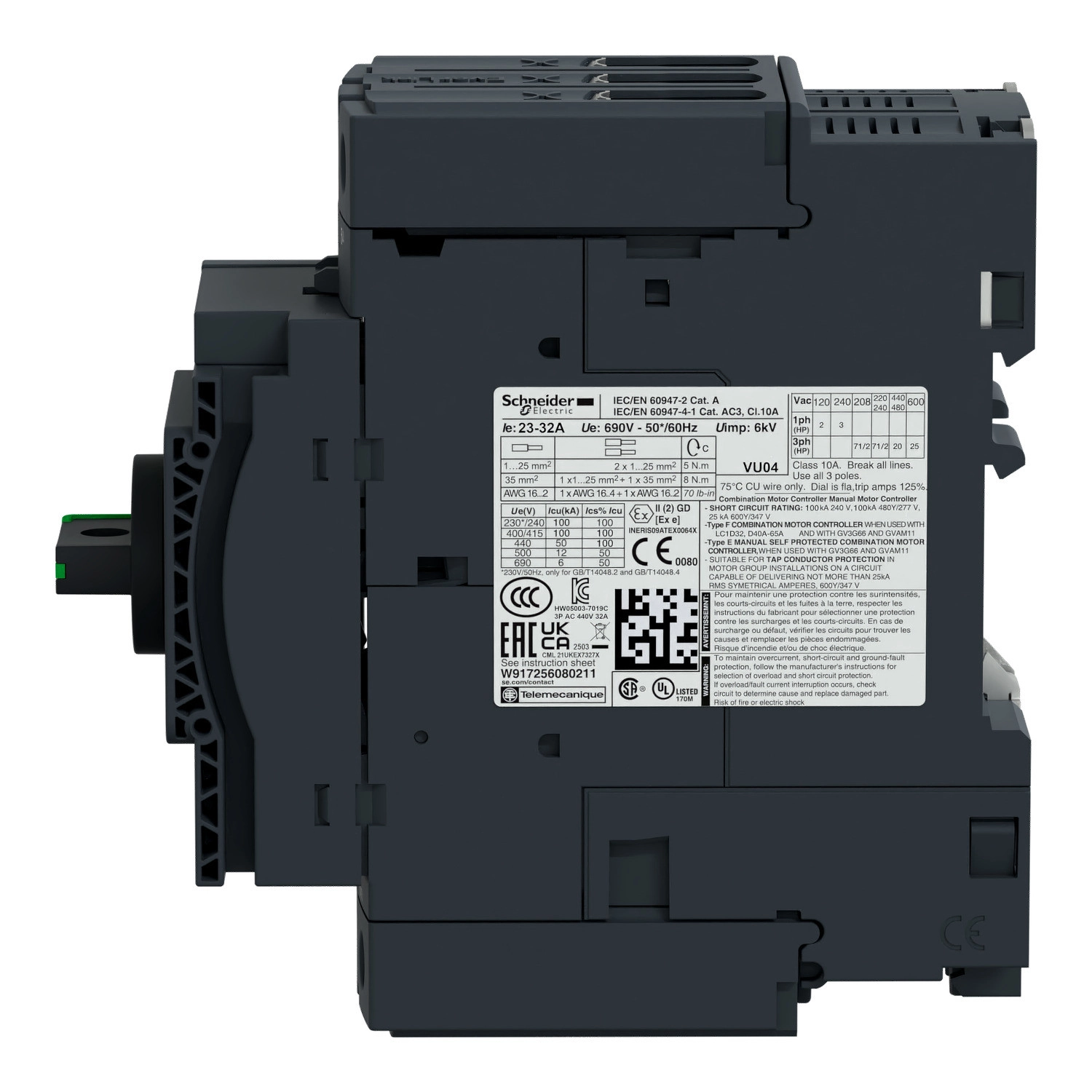

A Schneider Electric TeSys Deca termékcsaládba tartozó GV3L50 motorvédő kapcsoló kiemelkedő megoldást nyújt a modern ipari motorvédelmi alkalmazásokhoz. Ez a 3P, 50A névleges áramerősségű készülék mágneses kioldási technológiával és praktikus forgófogantyús kezeléssel rendelkezik, továbbá innovatív EverLink csatlakozókkal van felszerelve a biztonságos elektromos csatlakozás érdekében.
A GV3L50 motorvédő kapcsoló elsődleges feladata a motorok védelme rövidzárlati helyzetekben. A készülék mágneses kioldási technológiája 700A-es áramértéknél lép működésbe, ami hatékony és gyors védelmet biztosít a káros túláramokkal szemben. A TeSys GV3 termékcsaládba tartozó eszköz kiválóan használható 22 kW-os motorokhoz 400/415 V AC hálózaton, 30 kW-os motorokhoz 500 V AC hálózaton, valamint 45 kW-os motorokhoz 690 V AC hálózaton is. A GV3L50 rövidzárlati megszakítóképessége lenyűgöző: 100 kA Icu értékkel rendelkezik 230/240 V AC hálózaton, 50 kA Icu értékkel 400/415 V AC és 440 V AC hálózatokon, 12 kA Icu értékkel 500 V AC hálózaton, valamint 6 kA Icu értékkel 690 V AC hálózaton. Ezt kiegészíti a névleges üzemi zárlati megszakítóképesség (Ics), amely a névleges feszültségtől függően a maximális megszakítóképesség 50-100%-a között mozog.
A GV3L50 motorvédő kiváló műszaki paraméterei között említendő az 50A-es konvencionális szabad levegős termikus áram (Ith), a 690 V AC névleges üzemi feszültség (Ue), a szintén 690 V AC névleges szigetelési feszültség (Ui), valamint a 6 kV névleges lökőfeszültség-állóság (Uimp). Az eszköz leválasztásra is alkalmas az IEC 60947-1 szabványnak megfelelően. A pólusonkénti disszipációs teljesítmény 8W, ami hozzájárul az energiahatékony működéshez. Kiemelkedő tartósságát jelzi az 50000 ciklusos mechanikai és elektromos élettartam, utóbbi AC-3 kategória szerint 415V-on. Üzembehelyezésnél fontos, hogy a csavarcsatlakozó terminálok meghúzási nyomatéka 5 Nm legyen. Az eszköz mind vízszintesen, mind függőlegesen felszerelhető, és több telepítési opció áll rendelkezésre: 35 mm-es szimmetrikus DIN sínre pattintható vagy panelre csavarozható (3 db M4 csavarral). Méreteit tekintve a GV3L50 szélessége 55 mm, magassága 132 mm, mélysége pedig 136 mm.
A GV3L50 motorvédő kapcsoló kiválóan alkalmazható számos ipari környezetben a motorok védelmére. A készülék megfelel számos nemzetközi szabványnak (EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 és továbbiak), valamint számos tanúsítvánnyal rendelkezik (CCC, UL, CSA, EAC, LROS, BV, ABS, DNV-GL, UKCA). IP20-as védettségi fokozattal rendelkezik az IEC 60529 szerint, és megfelel az IACS E10 klimatikus ellenállási követelményeinek is. A motorvédő üzemi környezeti hőmérséklet-tartománya -20°C-tól +60°C-ig terjed, tárolási hőmérséklet-tartománya pedig -40°C-től +80°C-ig. Mechanikai robusztusságát jelzi, hogy nyitott állapotú kontaktor esetén 15 Gn, zárt állapotú kontaktor esetén 30 Gn ütésállósággal, valamint 4 Gn, 5-300 Hz rezgésállósággal rendelkezik. Az eszköz akár 3000 méter tengerszint feletti magasságban is használható.
Schneider Electric TeSys - GV3L50 - Mágneses motorvédő 50 A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Termék típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV3L
Alkalmazás: Motorvédelem
Kioldóegység technológiája: Mágneses
Kiegészítő információk
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény kW: 22 kW 400/415 V AC 50/60 Hz esetén, 30 kW 500 V AC 50/60 Hz esetén, 45 kW 690 V AC 50/60 Hz esetén
Megszakítási képesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 50 kA Icu 400/415 V AC 50/60 Hz esetén, 50 kA Icu 440 V AC 50/60 Hz esetén, 12 kA Icu 500 V AC 50/60 Hz esetén, 6 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi zárlati megszakítóképesség [Ics]: 100% 230/240 V AC 50/60 Hz esetén, 100% 400/415 V AC 50/60 Hz esetén, 100% 440 V AC 50/60 Hz esetén, 50% 500 V AC 50/60 Hz esetén, 50% 690 V AC 50/60 Hz esetén
Vezérlés típusa: Forgófogantyú
Névleges áram [In]: 50 A
Mágneses kioldási áram: 700 A
Konvencionális szabad levegős termikus áram [Ith]: 50 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Leválasztásra való alkalmasság: Igen, az IEC 60947-1 szerint
Disszipációs teljesítmény pólusonként: 8 W
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus AC-3 esetén 415 V In mellett
Névleges igénybevétel: Megszakítás nélküli az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 N.m - csavarszorítós csatlakozónál
Fizikai jellemzők

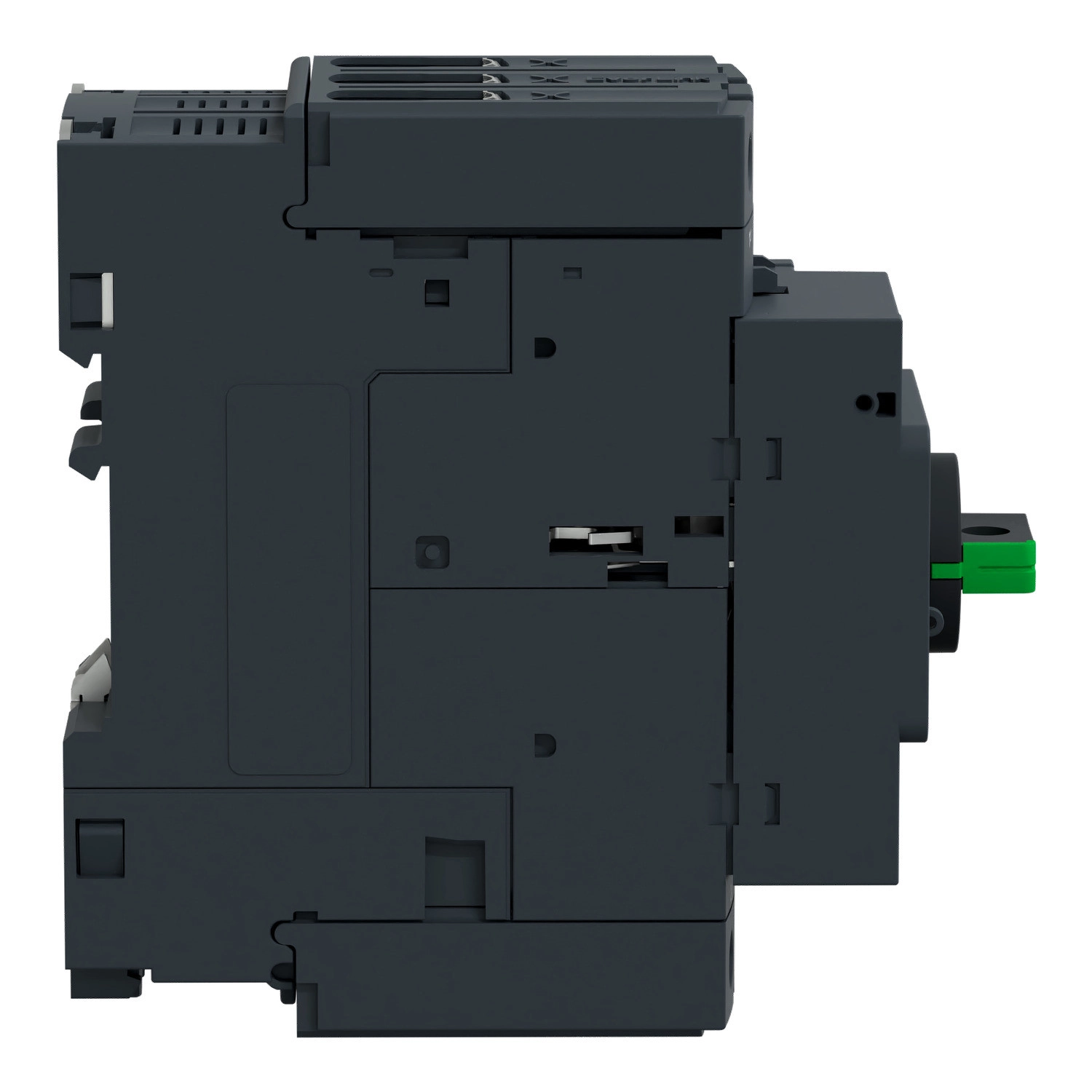

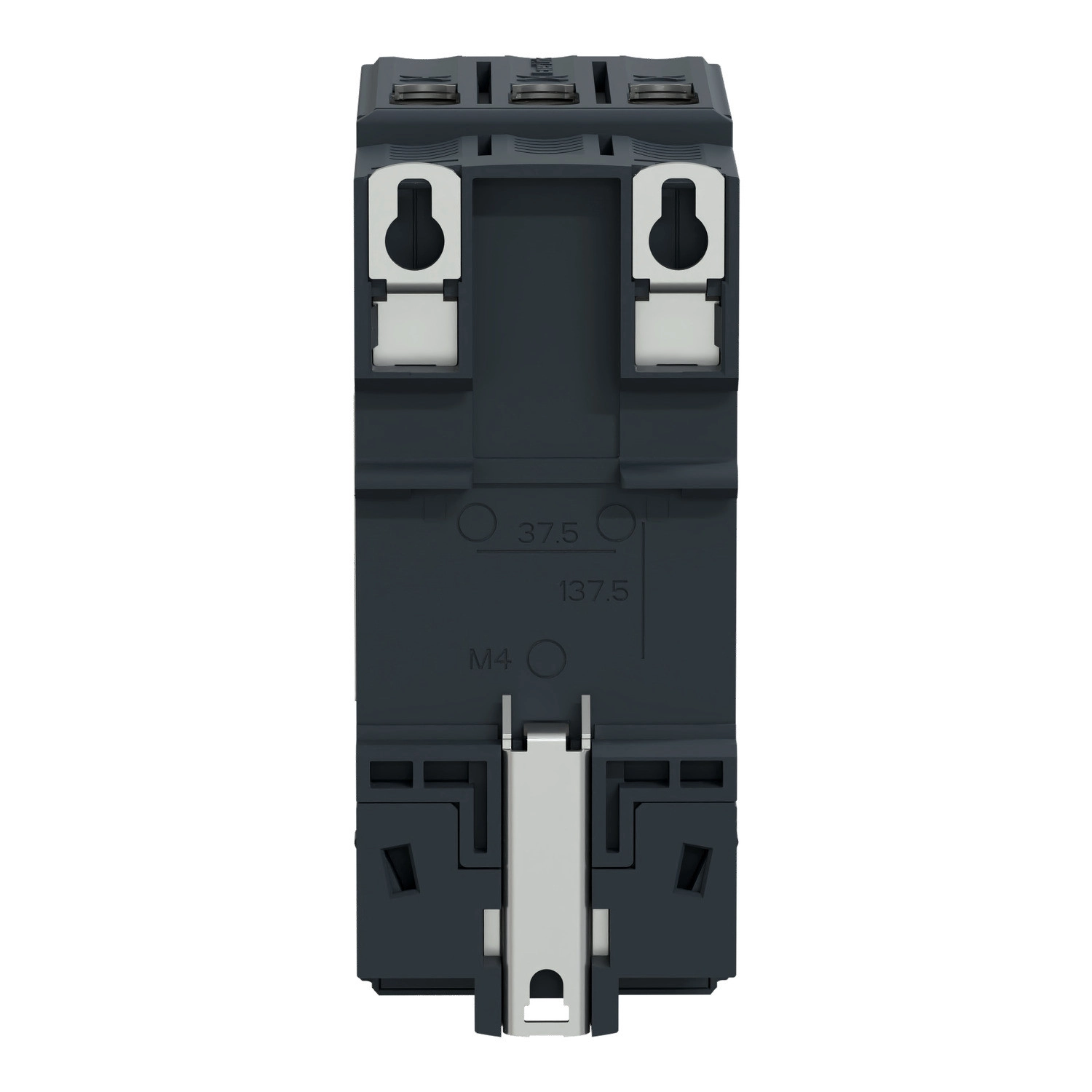

Rögzítési mód: 35 mm-es szimmetrikus DIN sín: pattintható, Panel: csavarozott (3 x M4 csavarral)
Szerelési pozíció: Vízszintes, Függőleges
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Terméktanúsítványok: CCC, UL, CSA, EAC, LROS (Lloyds register of shipping), BV, ABS, DNV-GL, UKCA
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: megfelel az IACS E10 szabványnak
Környezeti levegő hőmérséklete tároláshoz: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti levegő hőmérséklete működéshez: -20...60 °C
Mechanikai robusztusság: Ütések: 15 Gn 11 ms-ig nyitott kontaktor esetén, Ütések: 30 Gn 11 ms-ig zárt kontaktor esetén, Rezgések: 4 Gn, 5...300 Hz
Üzemeltetési tengerszint feletti magasság: 3000 m
