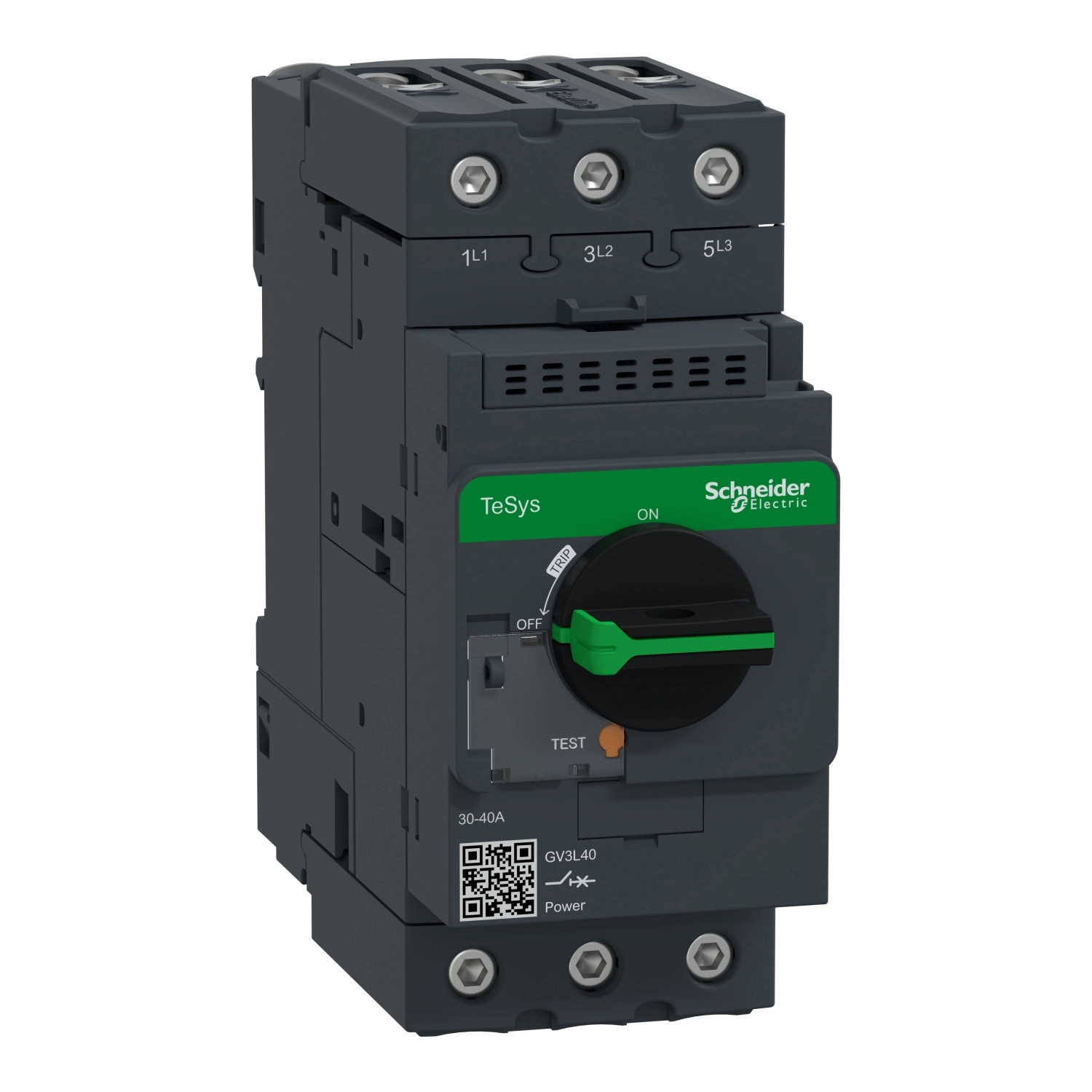

A Schneider Electric TeSys Deca GV3L40 motorvédő kapcsoló egy professzionális minőségű, ipari környezetbe tervezett villamos védelmi eszköz, amely hatékonyan védi a villamos motorokat túlterhelés és rövidzárlat ellen. Ez a mágneses kioldóval ellátott 3 pólusú eszköz 40 A névleges áramerősséggel rendelkezik, ami ideálissá teszi közepes teljesítményű motorok védelmére különböző ipari alkalmazásokban.
A GV3L40 motorvédő kapcsoló a TeSys Deca termékcsalád része, amely a Schneider Electric legmegbízhatóbb ipari kapcsoló termékei közé tartozik. A készülék kompakt kialakítású, mindössze 55 mm széles, 132 mm magas és 136 mm mély, így könnyen elhelyezhető kapcsolószekrényekben és elosztóberendezésekben. A forgókarral történő működtetésnek köszönhetően egyszerű használatot biztosít, míg az EverLink kapcsok kiváló elektromos csatlakozást garantálnak a hosszú távú üzemeltetés során is. A csavaros kapcsok meghúzási nyomatéka 5 N.m, ami stabil kapcsolatot biztosít a vezetékekkel.
Teljesítményben a GV3L40 kitűnő védettséget nyújt különböző villamos hálózatokban. 18,5 kW teljesítményű motorok védelme esetén ideális választás 400/415 V AC hálózaton, míg 500 V AC esetén 22 kW-os, 690 V AC esetén pedig akár 37 kW-os motorokhoz is használható. A megszakítóképessége kiemelkedő: 230/240 V AC feszültségen 100 kA, 400/415 V AC feszültségen 50 kA, míg 690 V AC feszültségen 6 kA. A készülék 560 A-es mágneses kioldási áramerősséggel rendelkezik, ami megfelelő védelmet nyújt rövidzárlatok esetén. Az IP20-as védettségi szint biztosítja az alapvető érintésvédelmet, miközben a -20°C és +60°C közötti széles üzemi hőmérséklettartományban megbízhatóan működik. A mechanikai tartósság szempontjából kimagasló, hiszen 50000 működési ciklust biztosít, ami hosszú élettartamot garantál ipari környezetben.
A GV3L40 motorvédő rugalmasan szerelhető - használható 35 mm-es DIN sínre rögzítve vagy panelra csavarozva, M4-es csavarokkal. A készülék akár vízszintes, akár függőleges helyzetben is felszerelhető. Fontos telepítési előírás, hogy két megszakító között legalább 9 mm távolságot kell hagyni, és az oldalra szerelt kiegészítő kontaktusblokkok használatakor is figyelembe kell venni a hőleadási szempontokat. A készülék kompatibilis a Schneider Electric TeSys LC1D40A...D80A kontaktorokkal és LR3D313...380 relékkel, ami lehetővé teszi komplett motorvédelmi rendszerek kialakítását. A készülék rendelkezik minden szükséges nemzetközi tanúsítvánnyal, beleértve az EN/IEC 60947-2, EN/IEC 60947-4-1 szabványokat, valamint számos hajózási tanúsítványt is, mint például a Lloyds, BV, ABS, DNV-GL.
Schneider Electric TeSys - GV3L40 - Mágneses motorvédő 40 A műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Termék típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV3L
Alkalmazás: Motorvédelem
Kioldó egység technológiája: Mágneses
Elektromos jellemzők
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény: 18,5 kW 400/415 V AC 50/60 Hz esetén, 22 kW 500 V AC 50/60 Hz esetén, 37 kW 690 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 50 kA Icu 400/415 V AC 50/60 Hz esetén, 50 kA Icu 440 V AC 50/60 Hz esetén, 12 kA Icu 500 V AC 50/60 Hz esetén, 6 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi rövidzárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz esetén, 100% 400/415 V AC 50/60 Hz esetén, 100% 440 V AC 50/60 Hz esetén, 50% 500 V AC 50/60 Hz esetén, 50% 690 V AC 50/60 Hz esetén
Működtetés típusa: Forgókar
Névleges áram: 40 A
Mágneses kioldási áram: 560 A
Konvencionális szabad levegőn termikus áram: 40 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Leválasztásra való alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítményveszteség pólusonként: 8 W
Mechanikai jellemzők
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus AC-3 esetén 415 V In
Névleges üzemmód: Megszakítás nélküli az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 N.m csavaros kapocs esetén
Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintható, Panel: csavarozva (3 x M4 csavarokkal)
Szerelési helyzet: Vízszintes, függőleges
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Nettó tömeg: 0,96 kg
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1:30.2 záradék, IEC/EN 60335-2-40:JJ melléklet
Terméktanúsítványok: CCC, UL, CSA, EAC, LROS (Lloyds register of shipping), BV, ABS, DNV-GL, UKCA
IP védettség: IP20 az IEC 60529 szerint
Klimatikus ellenálló képesség: IACS E10 szerint
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütések: 15 Gn 11 ms-ig nyitott kontaktor esetén, Ütések: 30 Gn 11 ms-ig zárt kontaktor esetén, Rezgések: 4 Gn, 5...300 Hz
Üzemi magasság: 3000 m
