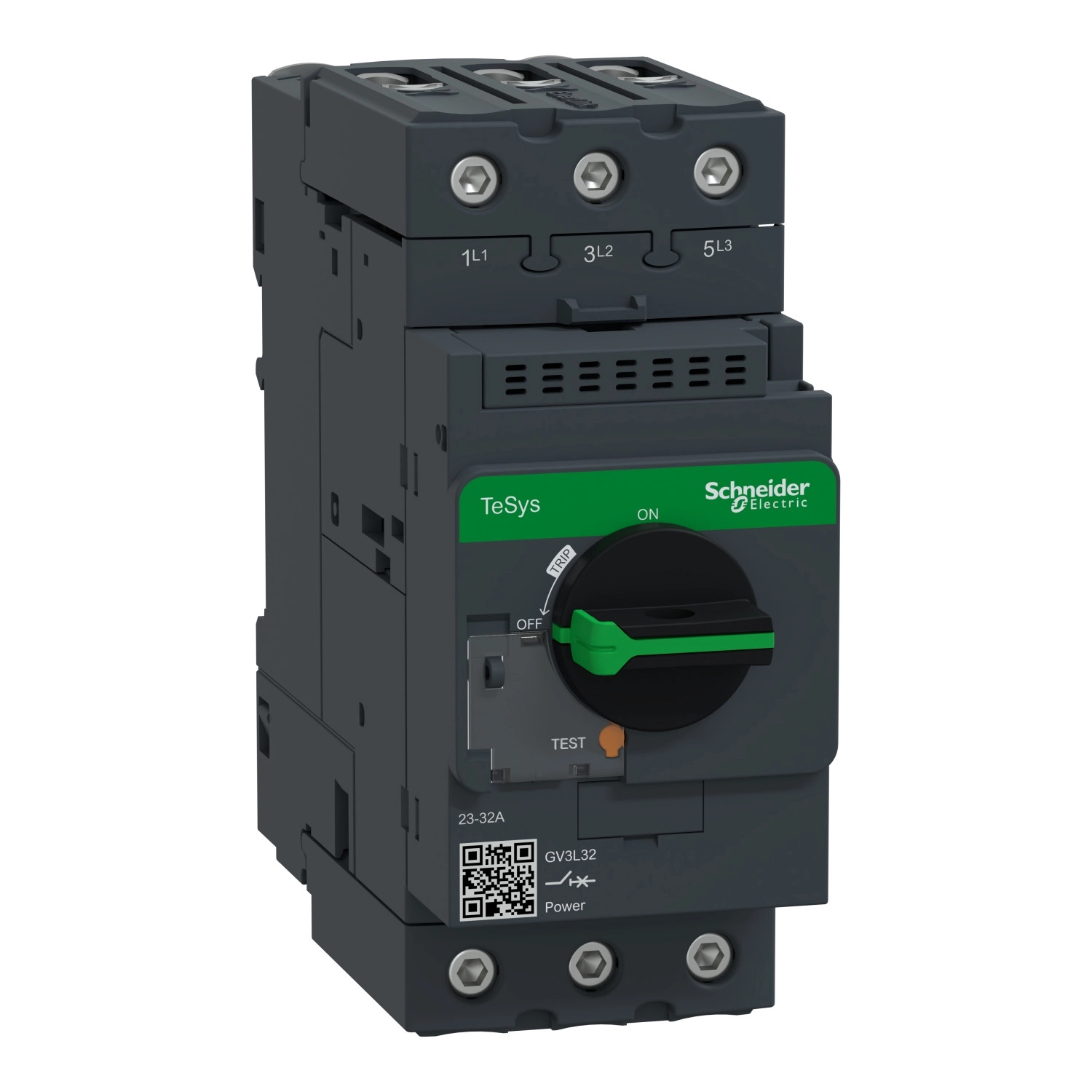

A Schneider Electric TeSys Deca sorozatú GV3L32 motorvédő megszakító egy kiváló minőségű, professzionális ipari eszköz, amely kifejezetten motorok védelmi feladataira lett kifejlesztve. Ez a 3-pólusú, 32A névleges áramerősségű készülék a TeSys GV3 termékcsalád tagja, amely a modern ipari rendszerek megbízható védelmi megoldásait kínálja.
A GV3L32 mágneses motorvédő megszakító elsődleges feladata a motorok rövidzárlat elleni védelme. A készülék mágneses kioldási technológiával rendelkezik, 448 A-es mágneses kioldási árammal, ami biztosítja a villamos motorok hatékony védelmét túláram esetén. A rotary (forgatható) kezelőfogantyúval ellátott eszköz lehetővé teszi a kapcsolási műveleteket, valamint a készülék állapotának egyértelmű megjelenítését. A megszakító képes villamos leválasztásra is, így karbantartási munkák során teljes mértékben leválasztható a motor a hálózatról.
A GV3L32 motorvédő megszakítóval akár 15 kW-os motorokat is védhetsz 400/415 V AC hálózaton, 18,5 kW-os motorokat 500 V AC feszültségen, valamint 22 kW teljesítményű motorokat 690 V AC esetén. A készülék kiemelkedő megszakítóképessége magas szintű védelmet biztosít: 230/240 V AC esetén 100 kA, 400/415 V AC esetén szintén 100 kA, 440 V AC-nél 50 kA, 500 V AC-nél 12 kA, valamint 690 V AC feszültségnél 6 kA. A készülék üzemi rövidzárlati megszakítóképessége (Ics) 230/240 V-on és 400/415 V-on egyaránt 100%, 440 V-on is 100%, míg 500 V-on és 690 V-on 50% értékű. A megszakító maximális üzemi feszültsége 690 V AC 50/60 Hz frekvencián, szigetelési feszültsége 690 V AC, lökőfeszültség-állósága pedig 6 kV, megfelelve az IEC 60947-2 szabványnak.
A GV3L32 motorvédő praktikus és rugalmas telepítési lehetőségekkel rendelkezik. Rögzíthető 35 mm-es szimmetrikus DIN sínre csatlakoztatva, vagy panelra szerelve 3 db M4-es csavarral. A készülék vízszintesen és függőlegesen egyaránt felszerelhető. Méretei kompaktnak mondhatók: szélessége 55 mm, magassága 132 mm, mélysége 136 mm. A termék IP20-as védettséggel rendelkezik az IEC 60529 szabványnak megfelelően. A készülék EverLink csatlakozókkal van felszerelve, amelyek 5 Nm meghúzási nyomatékkal rögzíthetők a csavaros kapcsokon. A GV3L32 típusú motorvédő kiválóan alkalmas ipari környezetben, hiszen mechanikai robusztussága kiemelkedő: zárt állapotban 30 Gn ütésállóságot biztosít 11 ms időtartamra, valamint 4 Gn rezgésállóságot 5-300 Hz frekvenciatartományban.
A GV3L32 motorvédő megszakító mechanikai élettartama 50.000 kapcsolási ciklus, elektromos élettartama AC-3 kategóriában 415 V-on szintén 50.000 ciklus, ami hosszú távú, megbízható működést biztosít. A termék megfelel számos nemzetközi szabványnak, mint az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, továbbá számos tanúsítvánnyal rendelkezik, köztük CCC, UL, CSA, EAC, LROS, BV, ABS, DNV-GL és UKCA. Az eszköz széles működési hőmérséklet-tartománya (-20...+60°C) és akár 3000 méteres tengerszint feletti magasságig történő alkalmazhatósága biztosítja a sokoldalú felhasználhatóságot különböző környezeti feltételek mellett.
Schneider Electric TeSys - GV3L32 - Mágneses motorvédő 32 A műszaki adatok
Főbb tulajdonságok
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Termék típusa: Motorvédő megszakító
Eszköz rövid neve: GV3L
Eszköz alkalmazása: Motorvédelem
Kioldó egység technológiája: Mágneses
Műszaki paraméterek
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: Category A az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény: 15 kW 400/415 V AC 50/60 Hz esetén, 18.5 kW 500 V AC 50/60 Hz esetén, 22 kW 690 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 100 kA Icu 400/415 V AC 50/60 Hz esetén, 50 kA Icu 440 V AC 50/60 Hz esetén, 12 kA Icu 500 V AC 50/60 Hz esetén, 6 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi rövidzárlati megszakítóképesség [Ics]: 100% 230/240 V AC 50/60 Hz esetén, 100% 400/415 V AC 50/60 Hz esetén, 100% 440 V AC 50/60 Hz esetén, 50% 500 V AC 50/60 Hz esetén, 50% 690 V AC 50/60 Hz esetén
Vezérlés típusa: Forgatható fogantyú
Névleges áram [In]: 32 A
Mágneses kioldási áram: 448 A
Konvencionális szabad levegőáramlási termikus áram [Ith]: 32 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Leválasztási alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítményveszteség pólusonként: 8 W
Mechanikai tulajdonságok
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus AC-3 esetén 415 V In
Névleges feladat: Folyamatos az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 N.m csavaros kapcson

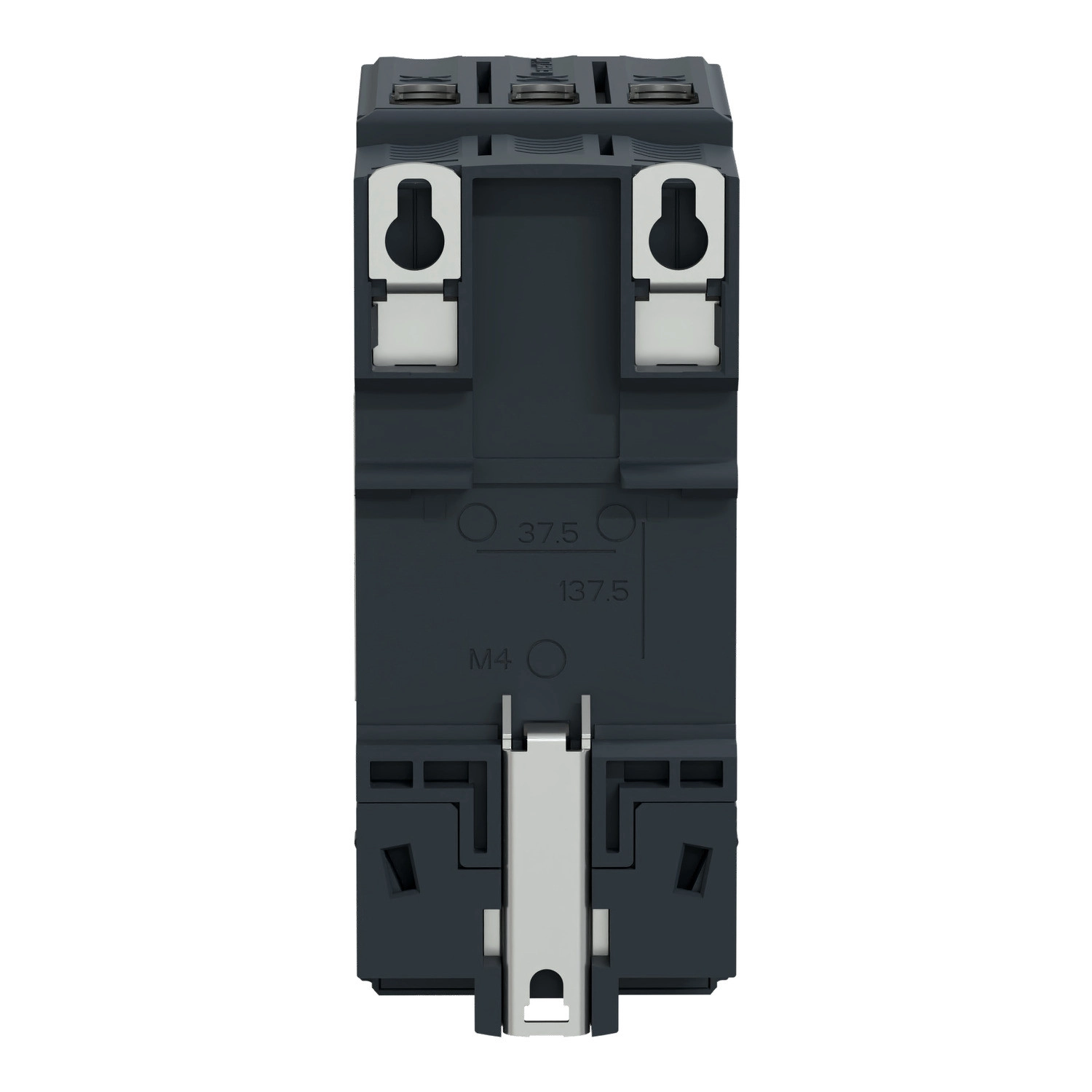

Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintható, Panel: csavarozott (3 x M4 csavarral)
Szerelési helyzet: Vízszintes, Függőleges
Méret és tömeg
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1:Clause 30.2, IEC/EN 60335-2-40:Annex JJ
Termék tanúsítványok: CCC, UL, CSA, EAC, LROS, BV, ABS, DNV-GL, UKCA
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klímaállóság: IACS E10 szerint
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Működési környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütések: 15 Gn 11 ms-ig nyitott kontaktor esetén, Ütések: 30 Gn 11 ms-ig zárt kontaktor esetén, Rezgések: 4 Gn, 5...300 Hz
Üzemi magasság: 3000 m
