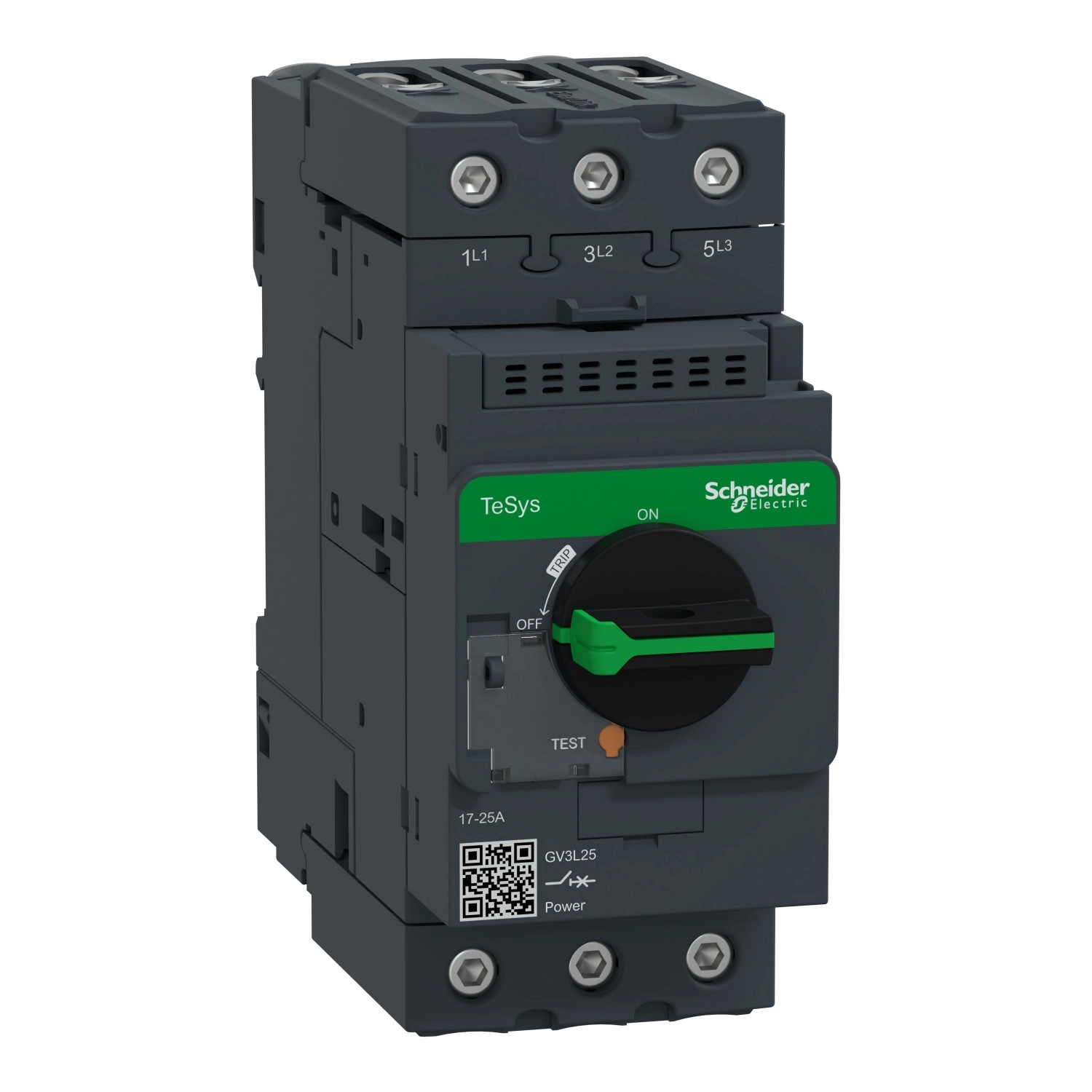

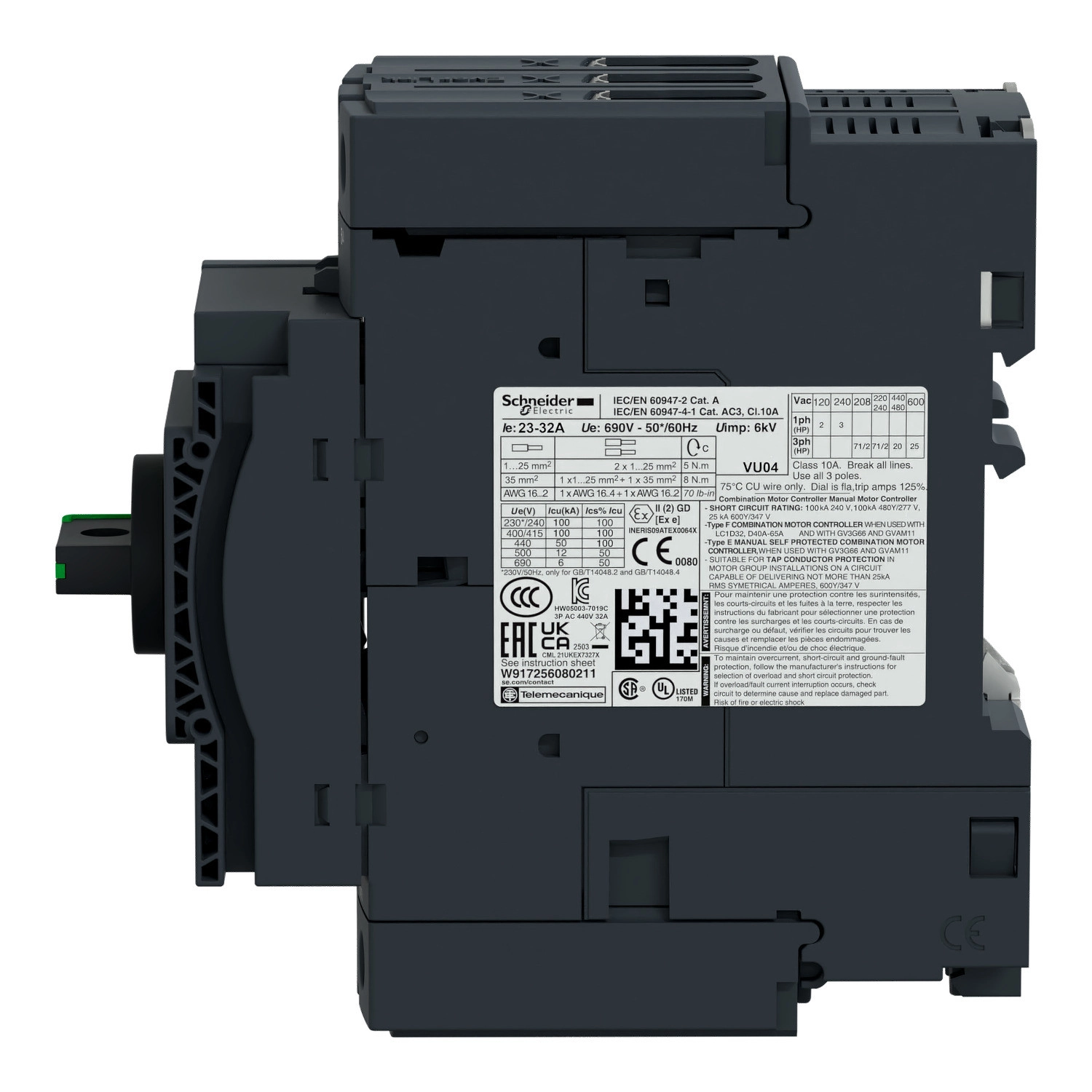

A Schneider Electric TeSys Deca termékcsaládba tartozó GV3L25 típusú motorvédő kapcsoló egy kiváló választás ipari motorok védelmére és vezérlésére. Ez a 3 pólusú, 25 A névleges áramerősségű kompakt motorvédő kapcsoló mágneses kioldási technológiával és forgókaros működtetéssel rendelkezik, amely megbízható védelmet biztosít különböző alkalmazásokban.
A GV3L25 motorvédő kapcsoló kifejezetten motorvédelmi alkalmazásokra lett kifejlesztve. Az eszköz A kategóriájú az IEC 60947-2 szabvány szerint és megfelel az IEC 60947-4-1 AC-3 kategóriának is. A készülék névleges árama 25 A, 50/60 Hz frekvencián működik, és alkalmas 11 kW-os motorokhoz 400/415 V AC feszültségen, 15 kW-os motorokhoz 500 V AC feszültségen, valamint 18,5 kW-os motorokhoz 690 V AC feszültségen. A mágneses kioldási áram 350 A, amely megfelelő védelmet biztosít túláram esetén. A hagyományos szabad levegőn mért termikus áram szintén 25 A, amely megfelel az IEC 60947-2 szabványnak.
A TeSys GV3L25 kiemelkedő megszakítóképességgel rendelkezik: 100 kA Icu értékkel 230/240 V AC és 400/415 V AC feszültségen, 50 kA Icu értékkel 440 V AC feszültségen, 12 kA Icu értékkel 500 V AC feszültségen, valamint 6 kA Icu értékkel 690 V AC feszültségen. A névleges üzemi megszakítóképesség (Ics) szintén kiváló értékeket mutat: 100% a 230/240 V, 400/415 V és 440 V AC feszültségeken, valamint 50% az 500 V és 690 V AC feszültségeken. Ezek az értékek biztosítják, hogy a készülék megbízhatóan működjön rövidzárlati áramok esetén is. Az EverLink csatlakozókkal ellátott GV3L25 forgókaros működtetésű, ami egyszerű használatot tesz lehetővé. A névleges szigetelési feszültség (Ui) 690 V AC, a névleges lökőfeszültség-állóság (Uimp) pedig 6 kV, mindkettő az IEC 60947-2 szabvány szerint.
A motorvédő kapcsoló különféle telepítési lehetőségekkel rendelkezik. Rögzíthető 35 mm-es szimmetrikus DIN-sínre vagy panelra is csavarozással (3 db M4 csavarral). A készülék vízszintesen és függőlegesen is felszerelhető. Mechanikai élettartama 50 000 ciklus, elektromos élettartama pedig szintén 50 000 ciklus AC-3 kategóriában 415 V névleges feszültségen. A csavaros sorkapocs meghúzási nyomatéka 5 Nm. Az eszköz az IP20 védelmi fokozatnak felel meg az IEC 60529 szabvány szerint. Méretei: 55 mm szélesség, 132 mm magasság és 136 mm mélység. A GV3L25 széles környezeti hőmérséklet-tartományban használható: tárolási hőmérséklet -40...80 °C, üzemi hőmérséklet -20...60 °C. Az eszköz 3000 m tengerszint feletti magasságig használható. A termék sötétszürke színű és számos nemzetközi tanúsítvánnyal rendelkezik, többek között CCC, UL, CSA, EAC, LROS, BV, ABS, DNV-GL és UKCA minősítésekkel.
Schneider Electric TeSys - GV3L25 - Mágneses motorvédő 25 A műszaki adatok
Általános adatok
Termékcsalád: TeSys Deca
Terméknév: TeSys GV3
Termék vagy alkatrész típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV3L
Eszköz alkalmazása: Motorvédelem
Kioldó egység technológiája: Mágneses
Műszaki jellemzők
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény kW: 11 kW 400/415 V AC 50/60 Hz, 15 kW 500 V AC 50/60 Hz, 18,5 kW 690 V AC 50/60 Hz
Megszakítóképesség
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz, 100 kA Icu 400/415 V AC 50/60 Hz, 50 kA Icu 440 V AC 50/60 Hz, 12 kA Icu 500 V AC 50/60 Hz, 6 kA Icu 690 V AC 50/60 Hz
Névleges üzemi megszakítóképesség [Ics]: 100% 230/240 V AC 50/60 Hz, 100% 400/415 V AC 50/60 Hz, 100% 440 V AC 50/60 Hz, 50% 500 V AC 50/60 Hz, 50% 690 V AC 50/60 Hz
Elektromos jellemzők
Működtetés típusa: Forgókaros
Névleges áram [In]: 25 A
Mágneses kioldási áram: 350 A
Hagyományos szabad levegőn termikus áram [Ith]: 25 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Alkalmas leválasztásra: Igen, az IEC 60947-1 szerint
Teljesítményveszteség pólusonként: 8 W
Mechanikai tulajdonságok
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus AC-3 típusra 415 V In áramerősségnél
Névleges feladat: Megszakítás nélküli az IEC 60947-4-1 szerint
Meghúzási nyomaték: 5 Nm - csavaros sorkapcsoknál

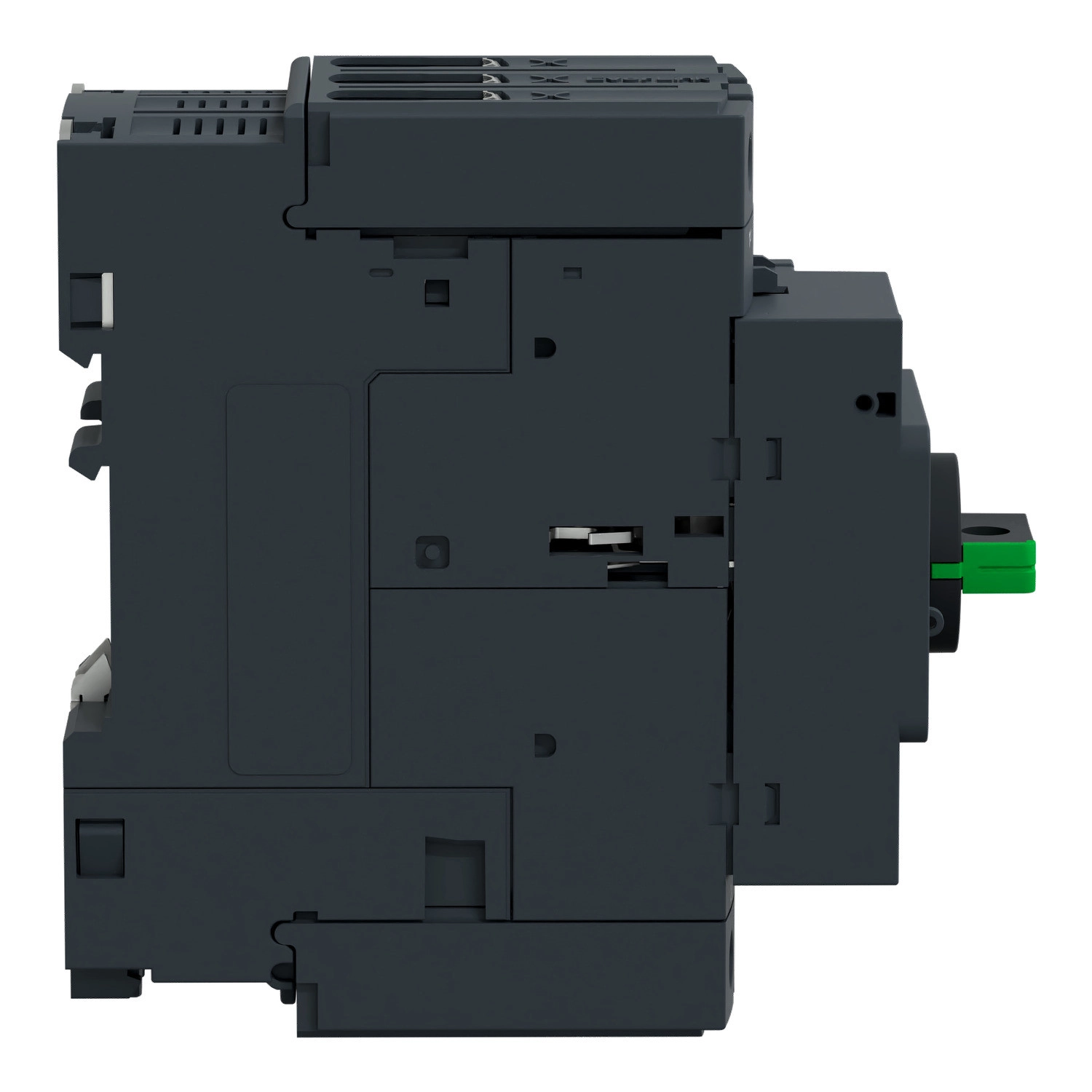

Szerelési jellemzők

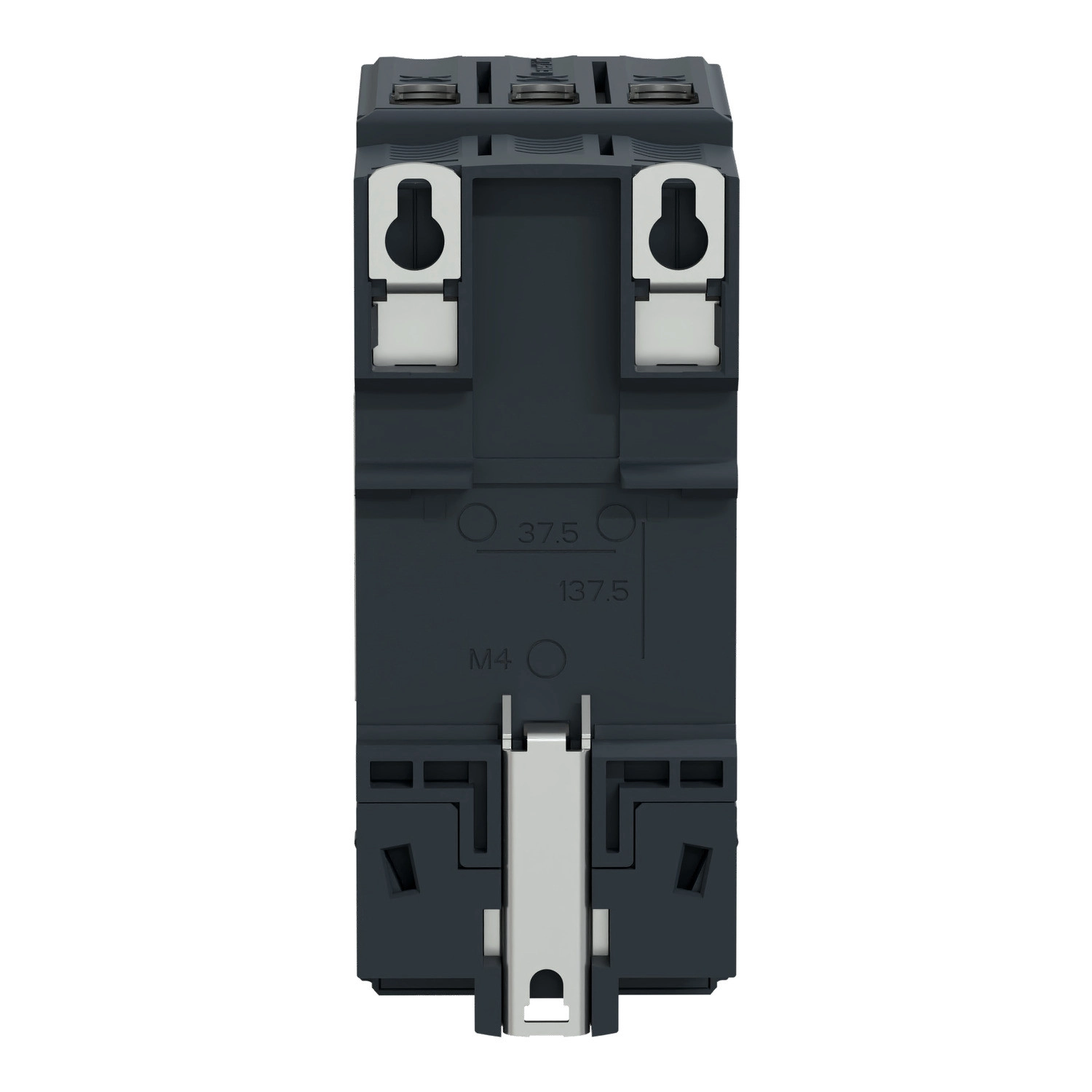

Rögzítési mód: 35 mm szimmetrikus DIN-sín: bepattintható, Panel: csavarozott (3 db M4 csavarral)
Szerelési pozíció: Vízszintes, Függőleges
Szélesség: 55 mm
Magasság: 132 mm
Mélység: 136 mm
Szín: Sötétszürke
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-1:30.2 szakasz, IEC/EN 60335-2-40:JJ melléklet
Termék tanúsítványok: CCC, UL, CSA, EAC, LROS, BV, ABS, DNV-GL, UKCA
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klímaállóság: Megfelel az IACS E10 előírásnak
Környezeti levegő hőmérséklete tároláskor: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti levegő hőmérséklete üzemeléskor: -20...60 °C
Mechanikai robusztusság: Ütés: 15 Gn 11 ms-ig nyitott állapotban, Ütés: 30 Gn 11 ms-ig zárt állapotban, Rezgés: 4 Gn, 5...300 Hz
Üzemelési magasság: 3000 m
