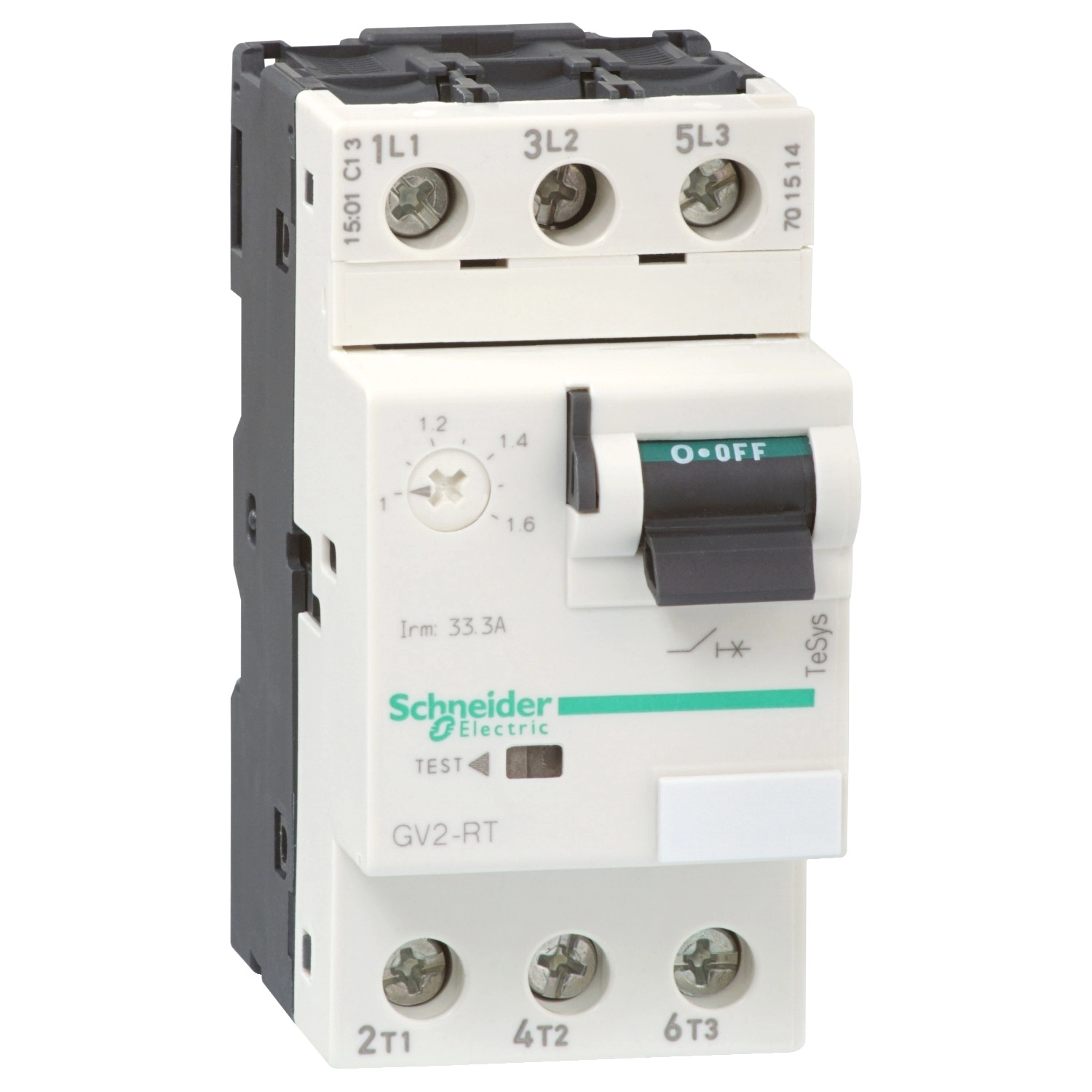

A Schneider Electric TeSys Deca GV2RT21 motorvédő kapcsoló egy professzionális villamossági termék, amely kifejezetten motorok védelmére és vezérlésére lett tervezve. Ez a 3P (háromfázisú) eszköz kompakt kialakítással, mégis kiváló műszaki paraméterekkel rendelkezik, ami ideálissá teszi ipari alkalmazásokhoz és nagy igénybevételű környezetekben történő használatra.
A GV2RT21 motorvédő kapcsoló 17-23A közötti áramtartományban állítható termikus védelemmel rendelkezik, valamint 400A mágneses kioldási áramértékkel, ami megbízható védelmet biztosít mind a túlterhelés, mind a rövidzárlat ellen. A termék toggle (kar) kapcsolóval van ellátva a könnyű és biztonságos működtetés érdekében. Csatlakoztatása csavaros kapcsokkal történik, amelyek 2 kábelt fogadnak be különböző méretekben: 1-6 mm² tömör vezeték, 1,5-6 mm² rugalmas vezeték kábelvég nélkül, vagy 1-4 mm² rugalmas vezeték kábelvéggel. A csavarok meghúzási nyomatéka 1,7 Nm.
A TeSys GV2RT21 kiemelkedő szakítóképességgel rendelkezik: 220/230V AC esetén 50 kA, 400/415V AC esetén 15 kA, 440V AC esetén 6 kA, 500V AC esetén 4 kA, valamint 690V AC esetén 3 kA (az IEC 60947-2 szabványnak megfelelően). Ez a motorvédő különböző teljesítményű motorok védelmére alkalmas: 220/230V AC-n 5,5 kW, 400/415V AC-n 9-11 kW, 440V AC-n 11 kW, 500V AC-n 11 kW, és 690V AC-n akár 18,5 kW motorok esetén is megbízhatóan működik. A készülék névleges üzemi feszültsége 690V AC 50/60 Hz, szigetelési feszültsége szintén 690V AC, míg az impulzus-állóképessége 6 kV az IEC 60947-2 szabvány szerint.
A GV2RT21 mechanikai és elektromos élettartama egyaránt kiemelkedő, 100.000 kapcsolási ciklusra tervezték, ami hosszú távú, megbízható működést garantál. Az eszköz megfelel az IEC 60947-2, EN/IEC 60947-2 és EN/IEC 60947-4-1 szabványoknak, valamint számos nemzetközi tanúsítvánnyal rendelkezik, mint például CCC, UL, CSA, EAC, LROS, BV és UKCA. A készülék IP20 védettségi fokozattal rendelkezik, ami megfelelő védelmet biztosít a környezeti hatások ellen, miközben az IK04 ütésállósági fokozata strapabíróvá teszi. A GV2RT21 széles hőmérsékleti tartományban használható: üzemi környezetben -20°C és +60°C között, tárolás során pedig -40°C és +80°C között. Ellenáll a rázkódásnak (30G 11ms-ig) és a vibrációnak (5G, 5-150 Hz), valamint 2000 méter tengerszint feletti magasságig használható.
Schneider Electric TeSys - GV2RT21 - Motorvédő kapcsoló 17 - 23A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Rövid terméknév: GV2RT
Alkalmazás: Motorvédelem, Transzformátorok
Kioldóegység technológia: Termikus-mágneses
Műszaki adatok
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória (IEC 60947-2 szerint), AC-3 (IEC 60947-4-1 szerint), AC-3e (IEC 60947-4-1 szerint)
Hálózati frekvencia: 50/60 Hz (IEC 60947-2 szerint)
Motoros teljesítmény: 5,5 kW 220/230 V AC 50/60 Hz motorvédelem esetén, 9 kW 400/415 V AC 50/60 Hz motorvédelem esetén, 11 kW 400/415 V AC 50/60 Hz motorvédelem esetén, 11 kW 440 V AC 50/60 Hz motorvédelem esetén, 11 kW 500 V AC 50/60 Hz motorvédelem esetén, 18,5 kW 690 V AC 50/60 Hz motorvédelem esetén
Megszakítóképesség: 50 kA Icu 220/230 V AC 50/60 Hz (IEC 60947-2 szerint), 15 kA Icu 400/415 V AC 50/60 Hz (IEC 60947-2 szerint), 6 kA Icu 440 V AC 50/60 Hz (IEC 60947-2 szerint), 4 kA Icu 500 V AC 50/60 Hz (IEC 60947-2 szerint), 3 kA Icu 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Vezérlés típusa: Toggle (karos)
Névleges áram [In]: 23 A
Termikus védelem beállítási tartomány: 17...23 A (IEC 60947-2 szerint)
Mágneses kioldási áram: 400 A
Konvencionális szabad levegőben mért termikus áram [Ith]: 23 A (IEC 60947-2 szerint)
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges impulzusfeszültség-állóság [Uimp]: 6 kV (IEC 60947-2 szerint)
Leválaszthatóság: Igen (IEC 60947-1 szerint)
Teljesítményveszteség pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In, 100000 ciklus AC-3e esetén 415 V In
Csatlakozások és méretek
Csatlakozások: Tápáramkör: csavaros kapcsok 2 kábel(ek) 1...6 mm²tömör, Tápáramkör: csavaros kapcsok 2 kábel(ek) 1,5...6 mm²hajlékony kábelvég nélkül, Tápáramkör: csavaros kapcsok 2 kábel(ek) 1...4 mm²hajlékony kábelvéggel
Meghúzási nyomaték: 1,7 N.m - csavaros kapcsoknál
Rögzítési mód: 35 mm szimmetrikus DIN sínre: bepattintható, Panel: csavarozható (adapter lemezzel)
Felszerelési pozíció: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
Tanúsítványok: CCC, UL, CSA, EAC, LROS (Lloyds register of shipping), BV, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Klimatikus ellenállás: megfelel IACS E10
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C (IEC 60695-2-11 szerint)
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
