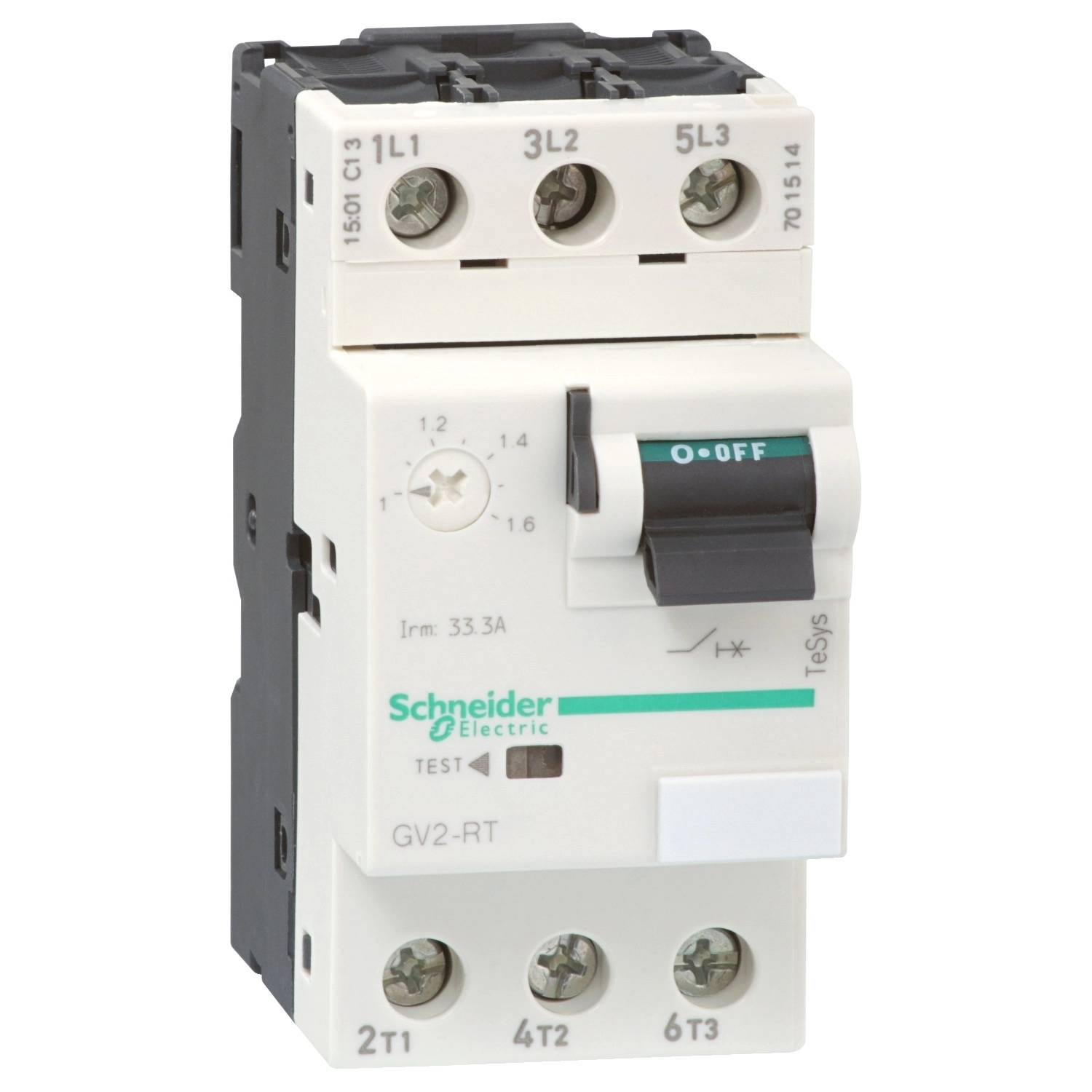

A Schneider Electric TeSys Deca GV2RT20 egy professzionális motorvédő kapcsoló, amely megbízható védelmet nyújt a motorok számára különböző ipari alkalmazásokban. Ez a 3-pólusú motorvédő kapcsoló 13-18A közötti tartományban állítható termikus védelemmel és mágneses kioldóval rendelkezik, amely biztosítja a motorok védelmét túlterhelés és rövidzárlat esetén egyaránt.
A TeSys GV2RT20 motorvédő kapcsoló toggle (billenő) fogantyús kivitelben készült, csavaros kapcsokkal a könnyű és biztonságos csatlakoztatás érdekében. A készülék kiváló szakítóképességgel rendelkezik különböző hálózati feszültségeken: 220/230V-on akár 100 kA, 400/415V-on 15 kA, 440V-on 8 kA, 500V-on 6 kA, valamint 690V-on 3 kA Icu értékkel az IEC 60947-2 szabványnak megfelelően. A névleges üzemi feszültség (Ue) 690V AC 50/60 Hz, és ugyanilyen értékű a szigetelési feszültség (Ui) is. Az impulzus állóképesség (Uimp) 6 kV az IEC 60947-2 szerint, továbbá a készülék alkalmas leválasztásra az IEC 60947-1 szabvány szerint.
A TeSys GV2RT20 különböző motorteljesítményekhez használható: 220/230V-on 4 kW, 400/415V-on 7,5 kW, 440V-on 7,5-9 kW, 500V-on 9 kW, 690V-on pedig akár 15 kW-os motorokhoz is alkalmazható a magas indítóáramú motorvédelem esetén. Emellett transzformátorok védelmére is alkalmas: 230/240V-on 5-6,3 kW, 400/415V és 440V-on 10 kW, 500V-on 10-12,5 kW, 690V-on pedig 10 kW teljesítményig. A készülék felhasználási kategóriája AC-3 és AC-3e az IEC 60947-4-1 szerint, valamint az A kategóriának felel meg az IEC 60947-2 szabvány alapján.
A GV2RT20 mágneses kioldási árama 400A, konvencionális szabad levegőn mért termikus áramerőssége (Ith) pedig 18A. A készülék rendkívüli mechanikai és elektromos tartóssággal rendelkezik, mindkét esetben 100 000 működési ciklusra tervezték. A telepítés többféle módon is történhet: 35 mm-es DIN-sínre pattintható, vagy panelre szerelhető adapter lemez segítségével. A pontos méretek: 45 mm szélesség, 89 mm magasság és 78,5 mm mélység. A készülék vízszintes és függőleges helyzetben is felszerelhető. Az IP védettség IP20 az IEC 60529 szerint, az ütésállóság pedig IK04 besorolású.
Schneider Electric TeSys - GV2RT20 - Motorvédő kapcsoló 13 - 18A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típus: Motorvédő kapcsoló
Eszköz rövid neve: GV2RT
Alkalmazás: Motorvédelem, Transzformátor
Kioldó egység technológiája: Termikus-mágneses
Műszaki specifikációk
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Névleges áram [In]: 18 A
Termikus védelem beállítási tartomány: 13-18 A az IEC 60947-2 szerint
Mágneses kioldási áram: 400 A
Konvencionális szabad levegőn mért termikus áramerősség [Ith]: 18 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Leválasztásra való alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítmény disszipáció pólusonként: 2,5 W
Motor teljesítmények
4 kW 220/230 V AC 50/60 Hz motorvédelem magas indítóáram esetén
7,5 kW 400/415 V AC 50/60 Hz motorvédelem magas indítóáram esetén
7,5 kW 440 V AC 50/60 Hz motorvédelem magas indítóáram esetén
9 kW 440 V AC 50/60 Hz motorvédelem magas indítóáram esetén
9 kW 500 V AC 50/60 Hz motorvédelem magas indítóáram esetén
15 kW 690 V AC 50/60 Hz motorvédelem magas indítóáram esetén
5 kW 230/240 V AC 50/60 Hz transzformátor védelem
6,3 kW 230/240 V AC 50/60 Hz transzformátor védelem
10 kW 400/415 V AC 50/60 Hz transzformátor védelem
10 kW 440 V AC 50/60 Hz transzformátor védelem
10 kW 500 V AC 50/60 Hz transzformátor védelem
12,5 kW 500 V AC 50/60 Hz transzformátor védelem
10 kW 690 V AC 50/60 Hz transzformátor védelem
Szakítóképesség
100 kA Icu 220/230 V AC 50/60 Hz az IEC 60947-2 szerint
15 kA Icu 400/415 V AC 50/60 Hz az IEC 60947-2 szerint
8 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
6 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
3 kA Icu 690 V AC 50/60 Hz az IEC 60947-2 szerint
Műszaki tartósság
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In, 100000 ciklus AC-3e esetén 415 V In
Névleges üzemmód: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozók - kapcsok
Áramkör: csavaros kapocs 2 kábel(ek) 1-6 mm² tömör
Áramkör: csavaros kapocs 2 kábel(ek) 1,5-6 mm² rugalmas kábelvég nélkül
Áramkör: csavaros kapocs 2 kábel(ek) 1-4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 N.m csavaros kapcson
Rögzítés és méretek
Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintható, Panel: csavarozott (adapter lemezzel)
Szerelési pozíció: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti paraméterek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
IP védettségi fokozat: IP20 az IEC 60529 szerint
IK ütésállósági fokozat: IK04
Tárolási környezeti hőmérséklet: -40...80 °C
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5-150 Hz
Üzemi tengerszint feletti magasság: <= 2000 m
