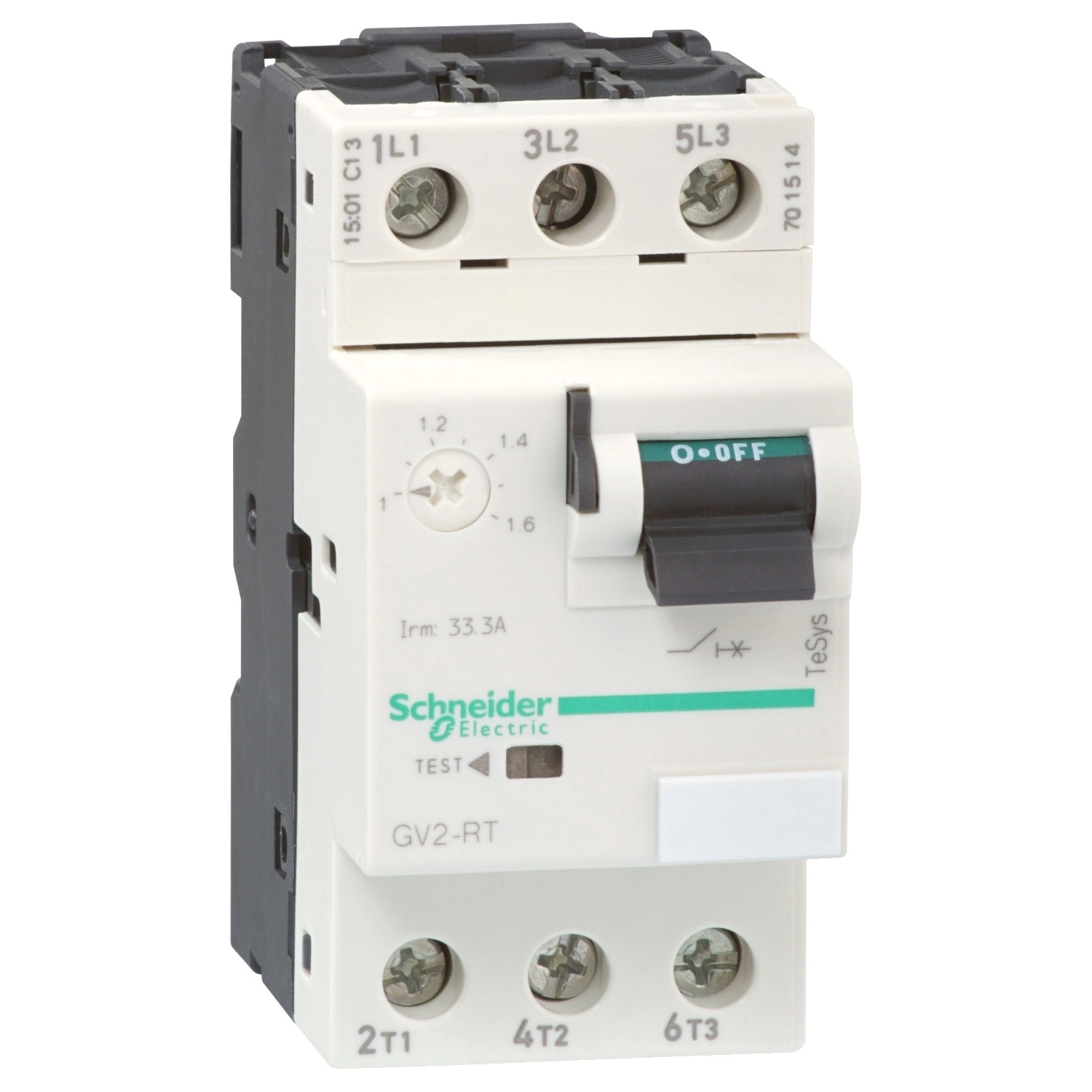

A Schneider Electric TeSys Deca sorozatú GV2RT16 motorvédő kapcsoló egy robusztus és megbízható megoldás ipari motorok védelmére. Ez a háromfázisú (3P) készülék 9-14A közötti áramtartományban biztosít védelmet a motorok számára, hőmágneses kioldó technológiával és csavaros csatlakozókkal. A GV2RT16 cikkszámú készülék billenőkapcsolós működtetéssel rendelkezik, ami intuitív kezelést tesz lehetővé.
A TeSys GV2RT16 motorvédő kapcsoló sokoldalú alkalmazhatóságot kínál különböző ipari környezetben. Elsősorban motorvédelemre és transzformátorvédelemre tervezték. Motorvédelmi alkalmazásként különféle teljesítményű motorokhoz használható: 220/230V AC feszültségen 2,2-3 kW-os, 400/415V AC-n 5,5 kW-os, 440V AC-n 5,5-7,5 kW-os, 500V AC-n 7,5 kW-os, míg 690V AC feszültségen 9-11 kW-os motorokhoz ideális, különösen nagy indítóáramú alkalmazásoknál. Transzformátorvédelmi szerepkörben 230/240V AC-n 4 kW-os, 400/415V és 440V AC-n 6,3 kW-os, valamint 690V AC-n 10-12,5 kW-os transzformátorokhoz ajánlott.
A készülék kiemelkedő szakítóképességgel rendelkezik: 220/230V AC esetén 100 kA, 400/415V AC-nél 15 kA, 440V AC-nél 8 kA, 500V AC-nél 6 kA, míg 690V AC-nél 3 kA (Icu) értékekkel az IEC 60947-2 szabvány szerint. A névleges üzemi feszültség (Ue) és a szigetelési feszültség (Ui) egyaránt 690V AC 50/60 Hz az IEC 60947-2 szabvány szerint. A GV2RT16 hőkioldó-beállítási tartománya 9-14A, mágneses kioldási árama pedig 280A. A konvencionális, szabad levegőn mért termikus árama (Ith) 14A. A készülék impulzusfeszültség-állósága (Uimp) 6 kV az IEC 60947-2 szerint, és alkalmas leválasztásra az IEC 60947-1 szabványnak megfelelően, pólusonkénti teljesítménydisszipációja 2,5W.
A GV2RT16 mechanikai és elektromos élettartama egyaránt 100000 kapcsolási ciklus, ez utóbbi AC-3 és AC-3e kategóriákban 415V feszültségen. Telepítési szempontból a készülék rugalmasan felszerelhető: 35 mm-es szimmetrikus DIN sínre pattintással vagy panelre csavarozással (adapterlap segítségével). Vízszintes és függőleges szerelési pozícióban egyaránt használható. A készülék kompakt méretekkel rendelkezik: szélessége 45 mm, magassága 89 mm, mélysége pedig 78,5 mm. Csatlakozási lehetőségei sokoldalúak: a tápáramkörhöz csavaros kapcsokkal csatlakoztatható, amely 2 kábel fogadására alkalmas: 1-6 mm² tömör, 1,5-6 mm² hajlékony kábel érvéghüvely nélkül, vagy 1-4 mm² hajlékony kábel érvéghüvellyel. Az ajánlott meghúzási nyomaték 1,7 Nm. A GV2RT16 motorvédő kapcsoló széles hőmérsékleti tartományban (-20...60 °C) használható, és kiváló mechanikai robusztussággal rendelkezik, ellenáll a 30 Gn, 11 ms időtartamú ütéseknek és az 5 Gn, 5-150 Hz rezgéseknek. IP20-as érintésvédelmi besorolása és IK04-es ütésállósága biztonságos használatot tesz lehetővé ipari környezetben is.
Schneider Electric TeSys - GV2RT16 - Motorvédő kapcsoló 9 - 14A műszaki adatok
Főbb jellemzők
Sorozat: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Eszköz rövidneve: GV2RT
Eszköz alkalmazása: Motorvédelem, Transzformátorvédelem
Kioldóegység technológiája: Hőmágneses
Kiegészítő adatok
Pólusok leírása: 3P
Hálózat típusa: AC
Használati kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény
2,2 kW 220/230 V AC 50/60 Hz motorvédelem magas indítóárammal
3 kW 220/230 V AC 50/60 Hz motorvédelem magas indítóárammal
5,5 kW 400/415 V AC 50/60 Hz motorvédelem magas indítóárammal
5,5 kW 440 V AC 50/60 Hz motorvédelem magas indítóárammal
7,5 kW 440 V AC 50/60 Hz motorvédelem magas indítóárammal
7,5 kW 500 V AC 50/60 Hz motorvédelem magas indítóárammal
9 kW 690 V AC 50/60 Hz motorvédelem magas indítóárammal
11 kW 690 V AC 50/60 Hz motorvédelem magas indítóárammal
Transzformátor védelem
4 kW 230/240 V AC 50/60 Hz transzformátorvédelem
6,3 kW 400/415 V AC 50/60 Hz transzformátorvédelem
6,3 kW 440 V AC 50/60 Hz transzformátorvédelem
10 kW 690 V AC 50/60 Hz transzformátorvédelem
12,5 kW 690 V AC 50/60 Hz transzformátorvédelem
Szakítóképesség
100 kA Icu 220/230 V AC 50/60 Hz az IEC 60947-2 szerint
15 kA Icu 400/415 V AC 50/60 Hz az IEC 60947-2 szerint
8 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
6 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
3 kA Icu 690 V AC 50/60 Hz az IEC 60947-2 szerint
Elektromos jellemzők
Vezérlés típusa: Billenőkapcsoló
Névleges áram [In]: 14 A
Termikus védelem beállítási tartomány: 9…14 A az IEC 60947-2 szerint
Mágneses kioldási áram: 280 A
Konvencionális, szabad levegőn mért termikus áram [Ith]: 14 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Leválasztásra való alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítmény-disszipáció pólusonként: 2,5 W
Mechanikai és elektromos jellemzők
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 kategóriában 415 V In esetén, 100000 ciklus AC-3e kategóriában 415 V In esetén
Csatlakozások és méretek
Csatlakozások - kapcsok: Tápáramkör: csavaros kapocs 2 kábel(ek) 1…6 mm²tömör, Tápáramkör: csavaros kapocs 2 kábel(ek) 1,5…6 mm²hajlékony érvéghüvely nélkül, Tápáramkör: csavaros kapocs 2 kábel(ek) 1…4 mm²hajlékony érvéghüvellyel
Meghúzási nyomaték: 1,7 Nm - csavaros kapcson
Rögzítési mód: 35 mm szimmetrikus DIN sín: pattintható, Panel: csavarozható (adapterlappal)
Szerelési pozíció: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus állóképesség: megfelel az IACS E10 előírásainak
Környezeti hőmérséklet tároláshoz: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti hőmérséklet üzemeltetéshez: -20…60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms időtartamra, Rezgések: 5 Gn, 5...150 Hz
Üzemeltetési tengerszint feletti magasság: <= 2000 m
